Tipo di prodotto	Testa termostatica connessa per radiatore
Marca	Somfy
Modello	Valvola termostatica io
Dimensioni (L x l x H)	87 x 55 x 48 mm
Peso	160 g
Alimentazione	2 batterie AA alcaline (autonomia 2 anni)
Protocollo radio	io Homecontrol 2-way, frequenze 868-870 MHz
Compatibilità meccanica	Nativo M30 x 1.5; adattatori M28x1,5, RA, RAV inclusi
Temperatura di funzionamento	0°C a 50°C
Temperatura misurata (aria/acqua)	0°C a 90°C
Precisione di misura	± 1°C
Intervallo di regolazione	5°C a 26°C (incrementi di 0.5°C)
Grado di protezione	IP20
Funzioni principali	Programmazione settimanale, 4 modalità (Casa, Notte, Assente, Antigelo), rilevamento finestra aperta, offset, blocco bambini, by-pass (pro)
Abbinamento	Con box TaHoma Somfy
Manutenzione e pulizia	Non immergere; sostituire le batterie quando appare l'icona batteria scarica; non utilizzare batterie ricaricabili
Sicurezza	Blocco bambini (tramite TaHoma o pulsanti); arresto in caso di rapida diminuzione della temperatura (rilevamento finestra aperta)
Ricambi e riparabilità	Batterie AA alcaline; adattatori inclusi; nessuna riparazione da parte dell'utente
Garanzia	2 anni dalla data di acquisto
Contenuto della confezione	Testa termostatica, 3 adattatori, dima, batterie, guida alla selezione

Domande frequenti - Thermostatic Valve io SOMFY

Come abbinare la testa termostatica alla box TaHoma?

Rimuovere la linguetta per accendere la testa. Entra in modalità abbinamento per 10 minuti. Su TaHoma, andare in Configurazione > Altri Somfy > Aggiungi > Riscaldamento > Valvola connessa Somfy e seguire le istruzioni. Se l'abbinamento fallisce, premere 3 secondi sui pulsanti + e - contemporaneamente.

Cosa fare se l'apprendimento dei finecorsa fallisce?

Verificare che la testa sia ben avvitata, quindi premere 3 secondi sul pulsante +. Se l'icona X persiste, consultare la FAQ. In caso di successo, viene visualizzata l'icona OK.

Come modificare la temperatura di setpoint direttamente sulla testa?

Premere brevemente + o - per riattivare lo schermo, quindi premere di nuovo per regolare la temperatura a scatti di 0.5°C. Tenere premuto per una regolazione rapida.

Come sbloccare la testa termostatica se il cambiamento di temperatura è impossibile?

Premere contemporaneamente i pulsanti + e - per 10 secondi. È anche possibile sbloccare tramite l'interfaccia TaHoma nelle impostazioni della testa.

Come resettare la testa termostatica?

Premere 12 secondi sui pulsanti + e - contemporaneamente. Rilasciare quando appare l'icona 9. Lo schermo mostra 'OK' se il reset ha successo.

Come cambiare la testa termostatica del radiatore?

Rimuovere le batterie, avvitare la testa sul nuovo radiatore, reinserire le batterie, quindi premere 3 secondi sul pulsante + per riavviare la ricerca del finecorsa.

Cosa fare in caso di rilevamento finestra aperta?

Se la temperatura scende di più di 2°C in meno di 10 minuti, la testa passa in modalità finestra aperta (setpoint a 8°C). Riprende automaticamente il funzionamento se la temperatura aumenta di 0.5°C in meno di 10 minuti.

Come programmare la temperatura settimanale?

Nelle impostazioni TaHoma della testa, creare due programmazioni settimanali. Sono memorizzate nella testa e funzionano anche senza internet. Predefinito: Notte (0-6), Casa (6-21), Notte (21-0) con anticipo riscaldamento.

Qual è l'autonomia delle batterie e quando cambiarle?

Autonomia di circa 2 anni con batterie AA alcaline. Sostituirle non appena appare l'icona batteria scarica (icona 6). Non utilizzare batterie ricaricabili. Dopo la sostituzione, premere 3 secondi su + per ripetere i finecorsa.

La testa termostatica è compatibile con tutti i radiatori?

È nativa per corpi M30 x 1.5 mm. Il pacchetto include 3 adattatori (M28x1,5, RA, RAV) per altri tipi. Utilizzare la guida alla selezione fornita per scegliere l'adattatore corretto.

MANUALE UTENTE Thermostatic Valve io SOMFY

Informazioni generali 39

Istruzioni generali di sicurezza 39

Condizioni di utilizzo 39

Garanzia 40

Contenuto della confezione 40

Installazione e messa in servizio 40

1. Installazione della testina termostatica

A. Rimuovere la vecchia testina

termostatica 40

B. Scegliere il corretto adattatore 41

1. Abbinamento e TaHomA 41

2. Funzioni 41

A. Funzioni disponibili sulla valvola 41

B. Funzioni disponibili con TaHoma 41

1. Sostituzione delle pile 42

2. FAQ 42

3. Caratteristiche tecniche 43

INFORMAZIONI GENERALI

Prima di procedere all'installazione di questo prodotto Somfy, leggere attentamente la presente guida all'installazione e le istruzioni di sicurezza. Seguire attentamente tutte le istruzioni fornite e conservare la presente guida per l'intera durata di vita del prodotto. Prima di procedere con l'installazione, verificare la compatibilità di questo prodotto Somfy con i dispositivi e gli accessori installati.

La presente guida descrive l'installazione e l'utilizzo del prodotto. Installazioni o utilizzi per scopi diversi dal campo di applicazione dichiarato da Somfy non sono conformi. Questo, come il mancato rispetto delle istruzioni riportate nella presente guida, comporterebbe l'annullamento della responsabilità e della garanzia Somfy.

Somfy non può essere ritenuta responsabile di eventuali cambiamenti di norme e standard avvenuti in seguito alla pubblicazione della presente guida.

ISTRUZIONI GENERALI DI SICUREZZA

Questo prodotto non è stato progettato per l'utilizzo da parte di persone (compresi i bambini) dotate di capacità fisiche, sensoriali o mentali ridotte, o da parte di persone prive di esperienza o di conoscenza, a meno che a queste ultime non siano state garantite sorveglianza o istruzioni preliminari riguardanti l'utilizzo del prodotto da parte di una persona responsabile della loro sicurezza.

• Non permettere ai bambini di giocare con il prodotto.
- Non esporre il prodotto a urti o cadute, a materiali infiammabili o fonti di calore, all'umidità, a getti di liquidi; non immergere.
• Non tentare di ripararlo.
- Rischio di esplosione se la batteria viene sostituita con una di tipo errato.
- In caso di chiusura non corretta del comparto batteria, non utilizzare più il prodotto e tenerlo fuori dalla portata dei bambini.
• Non gettare nel fuoco, rischio di esplosione.

CONDIZIONI DI UTILIZZO

Non utilizzare il presente prodotto all'esterno. La portata radio è limitata dalle normative che disciplinano il funzionamento degli apparecchi radio.

La portata della testina termostatica dipende in larga misura dall'ambiente di utilizzo: possibili perturbazioni a opera di grandi apparecchiature elettriche nelle vicinanze dell'installazione, tipo di materiale impiegato nei muri e nelle tramezze del luogo di installazione. L'utilizzo di apparecchi che sfruttano la stessa frequenza radio può ridurre le prestazioni del prodotto.

CONFORMITÀ

Con la presente Somfy Activités SA dichiara che il dispositivo radio coperto da queste istruzioni è conforme ai requisiti della Direttiva Radio 2014/53/UE e agli altri requisiti essenziali delle Direttive Europee applicabili.

Il testo completo della dichiarazione di conformità UE è disponibile all'indirizzo: www.somfy.com/ce

L'ambiente ci sta a cuore. Non smaltire l'apparecchio assieme ai normali rifiuti domestici. Consegnarlo, piuttosto, a un punto di raccolta autorizzato, che provvederà al suo riciclaggio. Le batterie devono essere separate dagli altri tipi di rifiuti e riciclate presso l'apposito centro di raccolta.

Il prodotto è certificato EU.BAC, sotto licenza 218814.

218814

GARANZIA

Questo prodotto è garantito per 2 anni a partire dalla data di acquisto.

CONTENUTO DELLA CONFEZIONE

Testina Adattatori Sagoma BatterieGuida di selezione

adattatori

INSTALLAZIONE E MESSA IN SERVIZIO

Introduzione

La testina termostatica io Somfy consente di controllare il riscaldamento stanza per stanza. Regolate la temperatura dei radiatori ovunque vogliate e in qualunque momento, in base ai vostri ritmi di vita.

1. INSTALLAZIONE DELLA TESTINA TERMOSTATICA

Utilizzare la guida alla selezione degli adattatori (fornita nella confezione) per definire l'adattatore necessario. N.B. In caso di corpo con dimensioni M30, la testina termostatica è subito compatibile e non necessita di adattatore aggiuntivo.

Valvola Flangia CorpoAdattatore

Si consiglia di eseguire un serraggio manuale della testina termostatica in caso d'installazione sul radiatore.

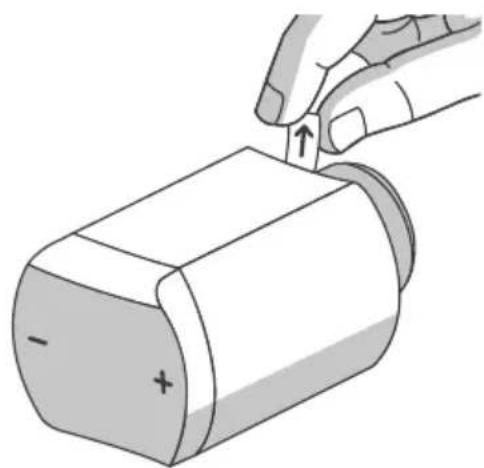

Togliere la linguetta per accendere la testina termostaticala quale passa in modalità Abbinamento per una durata di 10 minuti, onde poter eseguire il collegamento a TaHoma. Sull'interfaccia TaHoma fare clic sul menu, poi su Configurazione e selezionare la scheda "Altri Somfy", poi fare clic su "Aggiungi", selezionare "Riscaldamento" e "Valvola collegata Somfy", seguire quindi la procedura visualizzata sullo schermo.

Se l'abbinamento non è riuscito (vedere tabella icona 5), premere i pulsanti – e + per 3 secondi, per riavviare la procedura di abbinamento.

Premere il pulsante + per 3 secondi per eseguire l'apprendimento dei fine corsa del motore. Deve comparire l'icona 3, seguita dal simbolo OK. Se compare l'icona X, consultare le FAQ.

3. FUNZIONI

A. FUNZIONI DISPONIBILI SULLA VALVOLA

Regolare la temperatura sulla testina termostatica:

* Per visualizzare la temperatura richiesta, premere il pulsante + o -.
* Per aumentare/ridurre il set-point di temperatura, attivare la valvola poi premere il pulsante + o -.
* Per aumentare/ridurre rapidamente la temperatura nominale, attivare la valvola e quindi tenere premuto il pulsante + o -.

Funzione By-pass (riservata ai professionisti): Premere il pulsante - per 20 secondi per attivare (icona 7) o disattivare (icona 7') il by-pass.

Sblocco valvola: Premere i pulsanti + e - per 10 secondi per sbloccare la valvola.

B. FUNZIONI DISPONIBILI CON TAHOMA

Programmazione testina termostatica: Nei parametri della testina termostatica è possibile creare due programmazioni settimanali distinte. Tali programmazioni vengono registrate nella testina termostatica e la programmazione attivata funzionerà automaticamente in caso di

interruzione di internet. (Predefinito: Notte da mezzanotte alle 6h, In casa dalle 6h alle 21h, Notte dalle 21h a mezzanotte). Questa programmazione integra la funzione di anticipo del riscaldamento, consentendo così di ottenere la temperatura desiderata all'ora programmata. Il periodo di apprendimento per l'algoritmo è di circa 1 settimana.

Agenda TaHoma : È possibile integrare la testina termostatica nell'agenda di TaHoma e includere così nelle vostre giornate tipo, degli ordini di temperatura o di modalità.

4 modalità disponibili: IN casa 21°C, Notte 19°C, Assente 17°C, Antigelo 8°C (valori predefiniti di fabbrica).

Altre impostazioni:

• Offset: Impostazione del sensore di temperatura (predefinito su 0°C)
• Min / Max: Consente di stabilire delle temperature limite sulla testina termostatica (predefinito su 5°C/26°C)

Blocco - Modalità Bambino: Sicurezza per i bambini: blocca la modifica di temperatura sulla testina termostatica (disattivata di default).

Rilevamento finestra aperta: Se la temperatura scende oltre i 2°C in meno di 10 minuti, la modalità in corso si arresta per passare alla modalità finestra aperta = set-point temperatura 8°C. La testina termostatica riprenderà il suo funzionamento se rileva un aumento di temperatura di 0,5°C in meno di 10 minuti.

4. SOSTITUZIONE DELLE PILE

L'icona 6 compare quando il livello delle batterie è basso.

Sostituirle il prima possibile. Una volta sostituite e riavvitata la testina termostatica, premere per 3 secondi il pulsante + per ripetere i fine corsa o attendere 20 secondi affinché la testina termostatica li ripeta automaticamente.

Non utilizzare batterie ricaricabili.

5. FAQ

Situazioni:Soluzioni
L'abbinamento non è riuscito e sullo schermo della testina termostatica compare il simbolo X	Ripetere la procedura di abbinamento premendo per 3 secondi i pulsanti + e - contemporaneamente.Se l'abbinamento è riuscito la testina termostatica visualizza OK.
Desidero saltare la modalità abbinamento per eseguire i fine corsa direttamente	Premere il pulsante - per 3 secondi.
Durante la ricerca dei fine corsa, sullo schermo compare il simbolo X	Verificare che la testina termostatica sia ben avvitata e attivare la corsa premendo per 3 secondi il pulsante +.Se la corsa è riuscita la testina termostatica visualizza OK.
Desidero visualizzare il set-point di temperatura sulla mia valvola	Premere i pulsanti + o - per attivarla.
Impossibile modificare la temperatura	La testina termostatica è stata potenzialmente bloccata tramite TaHoma. Premere per 10 secondi i pulsanti + e - contemporaneamente per sbloccarla oppure andare alle impostazioni TaHoma per sbloccare la testina.
Desidero sostituire la testina termostatica del radiatore	Estrarre le batterie dal prodotto e avvitare la testina termostatica sul nuovo radiatore inserendo nuovamente le batterie. Premere per 3 secondi il pulsante + per riavviare la ricerca del fine corsa.
Desidero reinizializzare la testina termostatica	Premere per 12 secondi i pulsanti + e - contemporaneamente e rilasciarli quando compare l'icona 9. Se la reinizializzazione è riuscita la testina termostatica visualizza "OK".
Desidero ripetere l'abbinamento della testina termostatica nel mio box.	Premere per 7 secondi i pulsanti + e - contemporaneamente e rilasciarli quando compare l'icona 8. Se il reset è riuscito la testina termostatica visualizza "OK". Riavviare quindi la procedura di abbinamento con il box.

6. CARATTERISTICHE TECNICHE

Dimensioni 87 x 55 x 48 mm
Peso (g) 160g
Alimentazione 2 batterie AA Alcaline - 2 anni di autonomia
Modo operativo Tipo 1
Livello di inquinamento Inquinamento 2
Grado di protezione IP20
Frequenza radio 868.25 MHz - 868.95 MHz - 869.85 MHz
Frequenze e potenza massime utilizzate	868.000 MHz - 868.600 MHz e.r.p. < 25 mW868.700 MHz - 869.200 MHz e.r.p. < 25 mW869.700 MHz - 870.000 MHz e.r.p. < 25 mW
Protocollo io Homecontrol - 2 way
Struttura	2 pulsanti + e - Schermo a LED
Compatibilità	Nativo M30 x 1,5mm3 adattatori: M28x1,5, RA, RAV
Temperatura ambiente di funzionamento 0°C - 50°C
Temperatura misurata (aria e aqua) da 0°C a 90°C
Precisione	+/- 1 °C
Intervallo di regolazione da 5°C a 26°C
Incremento 0,5°C
