MANUALE UTENTE SUNEA IO SOMFY

Guida all’installazione

Achtung! Hinweis Italiano Somfy dichiara che il dispositivo è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della direttiva 1999/5/CE. Una dichiarazione di conformità è disponibile all’indirizzo Internet www.somfy.com/ce. Le immagini hanno uno scopo puramente indicativo.

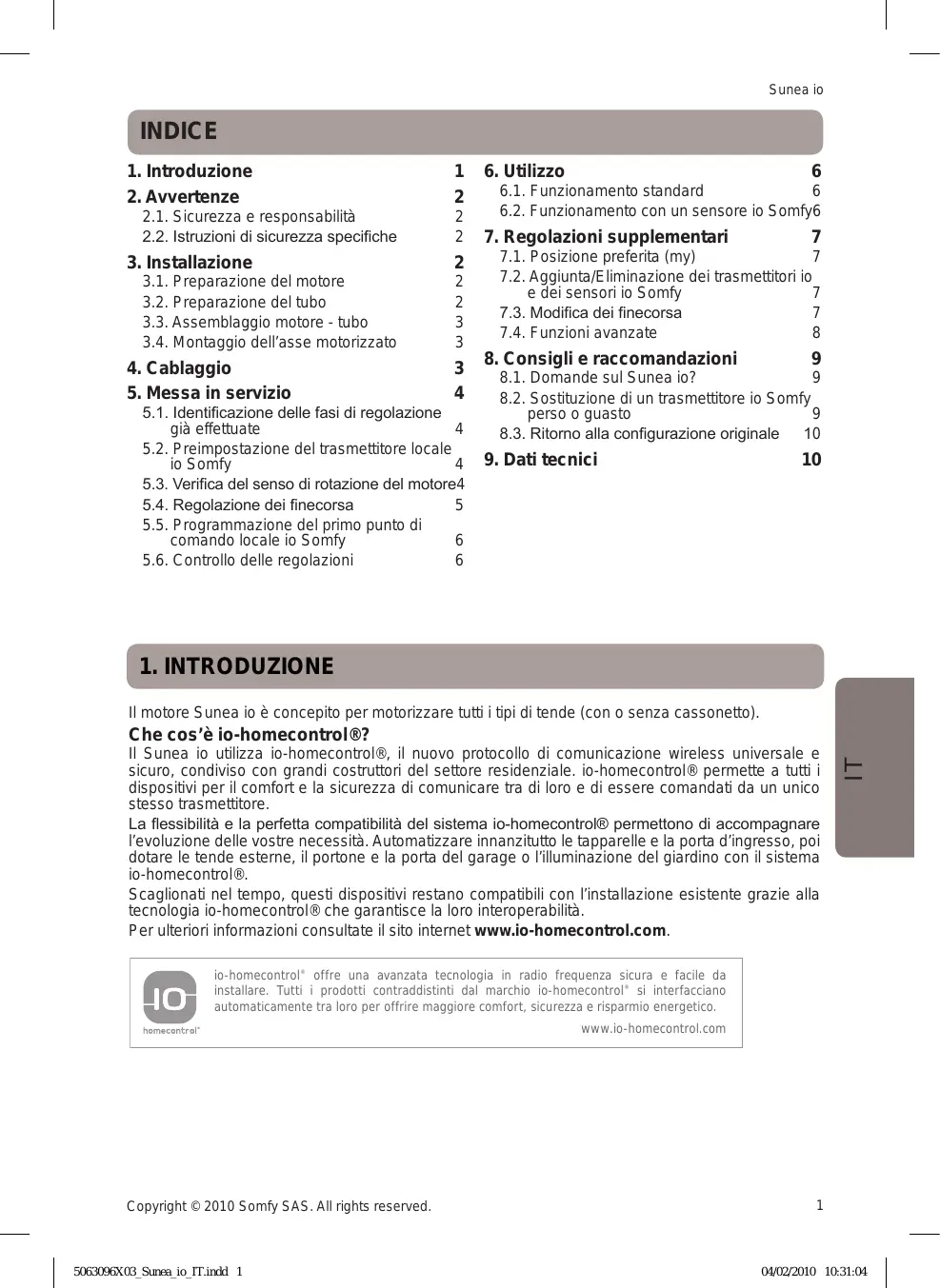

5. Messa in servizio

2.1. Sicurezza e responsabilità 2.2. Istruzioni di sicurezza specifiche 3.1. Preparazione del motore 3.2. Preparazione del tubo 3.3. Assemblaggio motore - tubo 3.4. Montaggio dell’asse motorizzato

5.1. Identificazione delle fasi di regolazione già effettuate 5.2. Preimpostazione del trasmettitore locale io Somfy 5.3. Verifica del senso di rotazione del motore4 5.4. Regolazione dei finecorsa 5.5. Programmazione del primo punto di comando locale io Somfy 5.6. Controllo delle regolazioni

7. Regolazioni supplementari

8. Consigli e raccomandazioni

6.1. Funzionamento standard 6.2. Funzionamento con un sensore io Somfy6 7.1. Posizione preferita (my) 7.2. Aggiunta/Eliminazione dei trasmettitori io e dei sensori io Somfy 7.3. Modifica dei finecorsa 7.4. Funzioni avanzate 8.1. Domande sul Sunea io? 8.2. Sostituzione di un trasmettitore io Somfy perso o guasto 8.3. Ritorno alla configurazione originale

Il motore Sunea io è concepito per motorizzare tutti i tipi di tende (con o senza cassonetto). Il Sunea io utilizza io-homecontrol®, il nuovo protocollo di comunicazione wireless universale e sicuro, condiviso con grandi costruttori del settore residenziale. io-homecontrol® permette a tutti i dispositivi per il comfort e la sicurezza di comunicare tra di loro e di essere comandati da un unico stesso trasmettitore. La flessibilità e la perfetta compatibilità del sistema io-homecontrol® permettono di accompagnare l’evoluzione delle vostre necessità. Automatizzare innanzitutto le tapparelle e la porta d’ingresso, poi dotare le tende esterne, il portone e la porta del garage o l’illuminazione del giardino con il sistema io-homecontrol®. Scaglionati nel tempo, questi dispositivi restano compatibili con l’installazione esistente grazie alla tecnologia io-homecontrol® che garantisce la loro interoperabilità. Per ulteriori informazioni consultate il sito internet www.io-homecontrol.com.

Che cos’è io-homecontrol®? io-homecontrol® offre una avanzata tecnologia in radio frequenza sicura e facile da installare. Tutti i prodotti contraddistinti dal marchio io-homecontrol® si interfacciano automaticamente tra loro per offrire maggiore comfort, sicurezza e risparmio energetico. www.io-homecontrol.com Copyright © 2010 Somfy SAS. All rights reserved. 5063096X03_Sunea_io_IT.indd 1

2.1. Sicurezza e responsabilità Prima di installare e di utilizzare questo prodotto, leggere attentamente questa Guida. Questo prodotto Somfy deve essere installato da un tecnico specializzato nella motorizzazione e nell’automazione di apparecchiature residenziali, al quale questa guida è destinata. L’installatore è tenuto a rispettare le normative e la legislazione in vigore nel paese nel quale viene effettuata l’installazione e deve informare i suoi clienti sulle condizioni di utilizzo e di manutenzione del prodotto. Non utilizzare per scopi diversi dal campo di applicazione dichiarato da Somfy. Ciò comporta, così come il mancato rispetto delle istruzioni riportate nel presente manuale, l’annullamento della responsabilità e della garanzia Somfy. Prima di procedere all’installazione, verificare la compatibilità di questo prodotto con le apparecchiature e gli accessori installati. 2.2. Istruzioni di sicurezza specifiche Oltre alle istruzioni di sicurezza descritte nel presente manuale, rispettare anche le istruzioni esposte in dettaglio nel documento allegato «Istruzioni di sicurezza da seguire e da conservare».

1) Disinserire l’alimentazione di rete collegata alla tenda

prima di eseguire ogni operazione di manutenzione su OFF quest’ultima. Per evitare di danneggiare il prodotto:

2) Non immergerlo mai!

3) Evitare gli urti!

4) Evitare che cada!

6) Evitare di muoverlo nel caso si formi del ghiaccio sulla

Il Sunea io deve essere installato al riparo dalle intemperie. 3.1. Preparazione del motore

1) Montare la corona (A) e la ruota (B) sul motore.

2) Misurare la lunghezza (L1) tra il bordo interno della testa

del motore e l’estremità della ruota.

3.2. Preparazione del tubo

1) Tagliare il tubo di avvolgimento alla lunghezza

2) Sbavare il tubo di avvolgimento ed eliminare i trucioli.

3) Per i tubi di avvolgimento lisci, praticare una tacca

rispettando le misure indicate: -- e = 4 mm -- h = 28 mm.

1) Inserire il motore nel tubo di avvolgimento.

Per i tubi di avvolgimento lisci, posizionare la scanalatura tagliata sulla corona.

2) Per motivi di sicurezza, fissare il tubo di avvolgimento alla

ruota usando 4 viti parker Ø 5 mm o 4 rivetti in acciaio Ø 4,8 mm posizionati a: -- almeno 5 mm dall’estremità esterna della ruota: L1 - 5, e -- a non più di 15 mm dall’estremità esterna della ruota: L1 - 15. Le viti o i rivetti non devono essere fissati sul motore ma esclusivamente sulla ruota. 3.4. Montaggio dell’asse motorizzato

1) Montare l’asse motorizzato sul supporto calotta (C).

2) Montare l’asse motorizzato sul supporto motore (D).

3) A seconda del tipo di supporto posizionare la molla

di fissaggio(E). (per motori > a 85 Nm utilizzare obbligatoriamente la molla con vite).

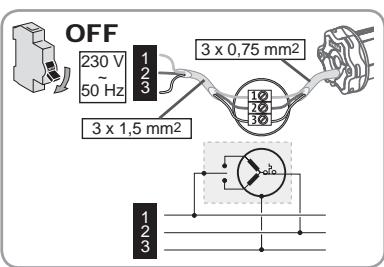

Creare sempre un doppino sul cavo di alimentazione per evitare infiltrazioni di acqua all’interno del motore! -- Togliere tensione. -- Collegare il motore come indicato nella tabella riportata in basso: OFF 230 V 1

5. Messa in servizio

La guida descrive soltanto la messa in servizio mediante un trasmettitore locale io Somfy di tipo Situo io. Per una messa in servizio mediante qualsiasi altro trasmettitore io, consultare la guida corrispondente. 5.1. Identificazione delle fasi di regolazione già effettuate Alimentare obbligatoriamente alimentato un solo motore alla volta. Alimentare il motore e seguire la procedura «a» o «b» in funzione della reazione della tenda:

a La tenda compie un breve movimento I fine corsa sono regolati e nessun trasmettitore io Somfy è impostato. Consultate il capitolo « Programmazione del primo trasmettitore locale io Somfy ». b La tenda non si muove Premere il pulsante salita o discesa e seguire la procedura «c»o «d» in funzione della reazione della tenda: Programmazione del 1° trasmettitore locale io Somfy c o d c La tenda non si muove ancora

I finecorsa non sono regolati e nessun trasmettitore io Somfy è impostato. Consultate il capitolo «Preimpostazione del punto di comando locale io Somfy». d La tenda sale o scende completamente I fine corsa sono regolati e il trasmettitore io Somfy è impostato. Consultate il capitolo «Utilizzo». Preimpostazione del trasmettitore locale io Somfy. Utilizzo. 5.2. Preimpostazione del trasmettitore locale io Somfy -- Premere contemporaneamente i pulsanti Salita e Discesa: la tenda compie un breve movimento, il trasmettitore locale io Somfy viene preimpostato nel motore. 5.3. Verifica del senso di rotazione del motore

1) Premere il pulsante Salita:

a) Se la tenda sale, il senso di rotazione è corretto: consultate il capitolo «Regolazione dei finecorsa». b) Se la tenda scende, il senso di rotazione non è corretto: premere il pulsante «my», fino al movimento della tenda, il senso di rotazione viene modificato.

2) Premere il pulsante Salita per controllare il nuovo senso

Regolazione dei finecorsa

5063096X03_Sunea_io_IT.indd 4 Copyright © 2010 Somfy SAS. All rights reserved. 04/02/2010 10:31:19 Sunea io 5.4. Regolazione dei finecorsa La regolazione dei finecorsa dipende dal tipo di tenda.

5.4.1. Regolazione per le tende cassonate

Per le tende cassonate, il finecorsa alto si regola automaticamente, mentre il finecorsa basso deve essere regolato. Regolazione del finecorsa basso Non premere contemporaneamente i pulsanti «my» e Discesa per raggiungere il finecorsa basso

1) Portare la tenda nella posizione di finecorsa basso.

Una pressione > di 2 s sul pulsante Discesa comporta un movimento di discesa continuo della tenda.

2) Fermare la tenda nel punto desiderato.

3) Se necessario, regolare la posizione della tenda agendo

sui pulsanti Salita o Discesa.

4) Premere simultaneamente i pulsanti «my» e Salita: la

tenda sale con un movimento continuo anche dopo aver rilasciato i pulsanti «my» e Salita.

5) A metà altezza, premere brevemente il pulsante «my»

per fermare la tenda.

6) Premere di nuovo il pulsante «my» fino al movimento

della tenda: i finecorsa vengono impostati, consultate il capitolo «Programmazione del primo trasmettitore locale io Somfy».

5.4.2. Regolazione per le tende non cassonate

Per le tende non cassonate, i finecorsa alto e basso devono essere regolati.

1) Posizionare la tenda in posizione di finecorsa alto.

Una pressione > di 2 s sul pulsante Salita comporta un movimento di salita continuo della tenda.

2) Fermare la tenda nel punto desiderato.

3) Se necessario, regolare la posizione della tenda agendo

sui pulsanti Salita o Discesa.

4) Premere simultaneamente i pulsanti «my» e Discesa: la

tenda scende con un movimento continuo anche dopo aver rilasciato i pulsanti «my» e Discesa.

5) A metà altezza, premere brevemente il pulsante «my»

per fermare la tenda e passare alla fase successiva.

Regolazione del finecorsa alto

Passare alla fase seguente. Regolazione del finecorsa basso

1) Portare la tenda nella posizione di finecorsa basso.

Una pressione > di 2 s sul pulsante Discesa comporta un movimento di discesa continuo della tenda.

2) Fermare la tenda nel punto desiderato.

3) Se necessario, regolare la posizione della tenda agendo

sui pulsanti Salita o Discesa.

4) Premere simultaneamente i pulsanti «my» e Salita: la

tenda sale con un movimento continuo anche dopo aver rilasciato i pulsanti «my» e Salita.

5) A metà altezza, premere brevemente il pulsante «my»

per fermare la tenda.

6) Premere di nuovo il pulsante «my» fino al movimento

della tenda: i finecorsa sono impostati. Consultate il capitolo «Programmazione del primo punto di comando locale io Somfy». Copyright © 2010 Somfy SAS. All rights reserved. 5063096X03_Sunea_io_IT.indd 5

04/02/2010 10:31:29 Sunea io 5.5. Programmazione del primo punto di comando locale io Somfy

preimpostato trasmettitore locale

Somfy -- Premere brevemente il pulsante PROG di questo trasmettitore (G): la tenda compie un breve movimento, il trasmettitore è impostato. PROG. G

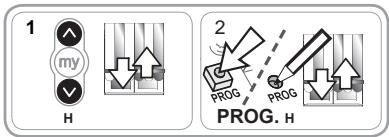

5.5.2. Dopo un’interruzione di corrente

1) Premere contemporaneamente i pulsanti Salita e

Discesa del nuovo trasmettitore (H) finché non si muove la tenda.

2) Premere brevemente il pulsante PROG di questo

trasmettitore (H) : la tenda compie un breve movimento, il trasmettitore è impostato.

5.6. Controllo delle regolazioni -- Controllare la regolazione dei finecorsa alto e basso utilizzando il trasmettitore locale io Somfy.

6.1. Funzionamento standard

6.1.1. Posizione preferita (my)

Definizione Una posizione intermedia chiamata «posizione preferita (my)», diversa dalla posizione alta e dalla posizione bassa, può essere registrata nel motore. Per impostare, modificare o cancellare la posizione preferita (my), consultate il capitolo «Regolazioni supplementari». Per usare la posizione preferita (my): -- Premere brevemente il pulsante «my»: la tenda inizia a

muoversi e si ferma nella posizione preferita (my).

6.1.2. Funzione STOP

La tenda si sta muovendo. -- Premere brevemente il pulsante «my»: la tenda si ferma automaticamente.

6.1.3. Pulsanti Salita e Discesa

Una breve pressione del pulsante Salita o Discesa causa la salita o discesa completa della tenda. Per le tende cassonate, il rilevamento di un ostacolo è attivo per tutta la discesa. 6.2. Funzionamento con un sensore io Somfy

6.2.1. Funzionamento con un sensore luce solare io Somfy (tipo Sunis WireFree™ io)

Consultare il manuale corrispondente.

6.2.2. Funzionamento con un sensore di vento io Somfy (tipo Eolis WireFree™ io)

Consultare la guida del sensore di vento io Somfy per i dettagli riguardanti il suo funzionamento. Comportamento della tenda alla comparsa del vento In caso di vento, la tenda si muove per raggiungere il finecorsa alto. È impossibile impedire la risalita della tenda e abbassare la tenda mentre il vento soffia. Comportamento della tenda alla scomparsa del vento Quando il vento scompare, nel giro di 30 secondi viene inviato un ordine manuale di discesa dal trasmettitore io Somfy. Tuttavia, tutti gli automatismi rimangono ancora bloccati per 11 min. 30 s

5063096X03_Sunea_io_IT.indd 6 Copyright © 2010 Somfy SAS. All rights reserved. 04/02/2010 10:31:40 Sunea io 6.3. Invio informazioni Dopo ogni ordine, il Sunea io invia un segnale. Questa informazione viene ricevuta dai trasmettitori bidirezionali io.

7. Regolazioni supplementari

7.1. Posizione preferita (my)

7.1.1 Programmazione o modifica della posizione preferita (my)

La procedura da seguire per la programmazione o modifica della posizione preferita (my) è la medesima.

1) Posizionare la tenda nella posizione preferita (my).

2) Premere il pulsante «my» fino al movimento della tenda:

la posizione preferita (my) è stata registrata.

7.1.2. Cancellazione della posizione preferita (my)

1) Premere il pulsante «my»: la tenda inizia a muoversi e si

ferma nella posizione preferita (my).

2) Premere di nuovo il pulsante «my» fino al movimento

della tenda: la posizione preferita (IP1) è eliminata.

7.2. Aggiunta/Eliminazione dei trasmettitori io e dei sensori io Somfy Consultare il manuale corrispondente. 7.3. Modifica dei finecorsa La modifica dei finecorsa dipende dal tipo di tenda.

7.3.1. Modifica per le tende cassonate

Per le tende cassonate, il finecorsa alto si regola automaticamente, mentre il finecorsa basso può essere modificato.

Nuova regolazione del finecorsa basso

1) Posizionare la tenda in posizione di finecorsa basso.

2) Premere simultaneamente i pulsanti Salita e Discesa

fino al movimento della tenda: il motore è in modalità regolazione.

3) Regolare la posizione bassa della tenda agendo sui

pulsanti Salita o Discesa.

4) Premere il pulsante «my» fino al movimento della

tenda: la nuova posizione del finecorsa basso è stata memorizzata.

Per le tende non cassonate, i finecorsa alto e basso possono essere modificati. Nuova regolazione del finecorsa alto

1) Posizionare la tenda in posizione di finecorsa alto.

2) Premere simultaneamente i pulsanti Salita e Discesa

fino al movimento della tenda: il motore è in modalità regolazione.

3) Regolare la posizione alta della tenda agendo sui

pulsanti Salita o Discesa.

4) Premere il pulsante «my» fino al movimento della

tenda: la nuova posizione del finecorsa alto è stata memorizzata. Copyright © 2010 Somfy SAS. All rights reserved. 5063096X03_Sunea_io_IT.indd 7

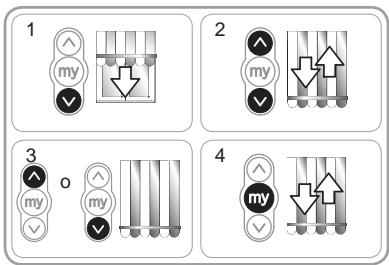

04/02/2010 10:31:50 Sunea io Nuova regolazione del finecorsa basso

1) Posizionare la tenda in posizione di finecorsa basso.

2) Premere simultaneamente i pulsanti Salita e Discesa

fino al movimento della tenda: il motore è in modalità regolazione.

3) Regolare la posizione bassa della tenda agendo sui

pulsanti Salita o Discesa.

4) Premere il pulsante «my» fino al movimento della

tenda: la nuova posizione del finecorsa basso è stata memorizzata.

7.4. Funzioni avanzate Contattare il costruttore della tenda prima di utilizzare queste funzioni per avere conferma della compatibilità della vostra installazione.

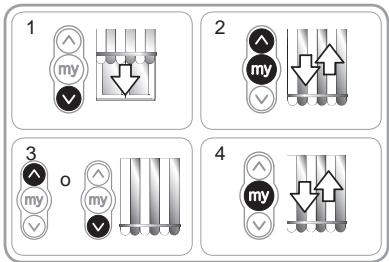

7.4.1 Funzione «Back impulse»

Questa funzione permette di tendere il telo dopo ogni movimento di discesa della tenda. È possibile regolare la tensione del telo fino a ½ giro del tubo di avvolgimento. Per attivare questa funzione:

1) Posizionare la tenda in posizione di finecorsa basso.

2) Premere contemporaneamente i pulsanti «my» e Salita

fino al movimento della tenda: il motore è in modalità programmazione.

3) Regolare la tensione del telo con i pulsanti Salita o

Discesa (½ giro di tubo max).

4) Premere il pulsante «my» fino al movimento della tenda:

la tensione del telo è stata registrata.

7.4.2. Funzione «Back release» soltanto per tende cassonate

Questa funzione permette di allentare la tensione sul telo dopo la chiusura della tenda cassonata. La procedura da seguire per attivare o disattivare la funzione «Back release» è la medesima. Per sicurezza, questa funzione può essere attivata o disattivata dal trasmettitore io Somfy soltanto in 3 casi:

• Dopo la convalida delle regolazioni e prima della programmazione del primo trasmettitore io Somfy.
• Dopo la programmazione del primo trasmettitore io Somfy e nei 4 cicli successivi.
• Dopo un’interruzione dell’alimentazione e nei 4 cicli successivi. Per attivare questa funzione:

1) Portare la tenda nella posizione di finecorsa alto.

Discesa fino al movimento della tenda. Se la funzione «Back release» era inattiva, viene attivata. Se la funzione «Back release» era attiva, viene disattivata.

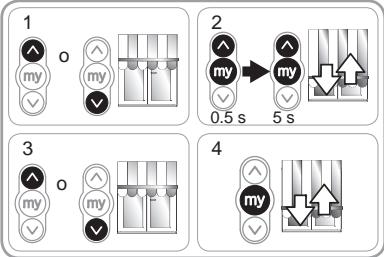

7.4.3. Funzione «Pressione di chiusura» soltanto per tende cassonate

Questa funzione permette di aumentare o di diminuire la pressione di chiusura del cassonetto della tenda secondo 3 livelli (forte-medio-basso). Di default, il motore viene posizionato sul livello medio come impostazione di fabbrica. Per sicurezza, questa funzione è raggiungibile dal trasmettitore io Somfy soltanto in 3 casi:

• Dopo la convalida delle regolazioni e prima della programmazione del primo trasmettitore io Somfy.
• Dopo la programmazione del primo trasmettitore io Somfy e nei 4 cicli successivi.
• Dopo un’interruzione dell’alimentazione e nei 4 cicli successivi.

5063096X03_Sunea_io_IT.indd 8 Copyright © 2010 Somfy SAS. All rights reserved. 04/02/2010 10:31:59 Sunea io Per attivare questa funzione:

1) Portare la tenda in posizione qualsiasi, che NON sia quella di finecorsa.

2) Premere brevemente e contemporaneamente i pulsanti

«my» e Salita, quindi premerli nuovamente mantenendoli premuti fino al movimento della tenda. Il motore resta in modalità programmazione solo per

3) Regolare la pressione di chiusura con i pulsanti Salita

o Discesa. -- Per aumentare la pressione di chiusura, premere il pulsante Salita fino al movimento lento della tenda: la pressione di chiusura della tenda cassonata è passato al livello superiore. -- Per diminuire la pressione di chiusura, premere il pulsante Discesa fino al movimento lento della tenda: la pressione di chiusura della tenda cassonata è passato al livello inferiore.

4) Premere il pulsante «my» fino al movimento della tenda: il nuovo livello di chiusura è stato

8. Consigli e raccomandazioni

8.1. Domande sul Sunea io? Possibili cause Soluzioni Controllare il cablaggio e modificarlo, se necessario. Il motore si è surriscaldato. Attendere che il motore si raffreddi. Controllare il cavo utilizzato e accertarsi che Il cavo utilizzato non è conforme. siano presenti 3 conduttori. Il livello della batteria del trasmettitore Controllare se la batteria è scarica e io Somfy è basso. sostituirla, se necessario. Controllare la compatibilità e sostituire il Il trasmettitore non è compatibile. trasmettitore, se necessario. Il cablaggio non è corretto.

Problemi La tenda non funziona. Il trasmettitore io Somfy utilizzato non Utilizzare un trasmettitore programmato o è stato programmato nel motore. programmare questo trasmettitore. La tenda si ferma troppo presto. La corona non è montata correttamente. I finecorsa non sono impostati correttamente. Fissare la corona in modo corretto. Reimpostare i finecorsa. 8.2. Sostituzione di un trasmettitore io Somfy perso o guasto Consultare il manuale corrispondente. Copyright © 2010 Somfy SAS. All rights reserved. 5063096X03_Sunea_io_IT.indd 9

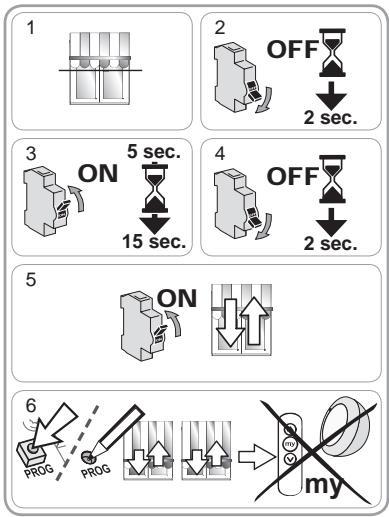

04/02/2010 10:32:04 Sunea io 8.3. Ritorno alla configurazione originale Questo reset elimina tutti i trasmettitori, i sensori, le regolazioni di finecorsa e resetta il senso di rotazione e la posizione preferita (my) del motore. Tuttavia, la regolazione delle funzioni avanzate («Back impulse», «Back release», «Sforzo di chiusura») viene salvata. Effettuare un doppio taglio di corrente solo sul motore da resettare.

1) Portare la tenda in posizione qualsiasi tranne in quelle di

finecorsa (se possibile). OFF

2) Togliere tensione per 2 s.

3) Alimentare nuovamente il motore tra 5 s e 15 s.

4) Togliere tensione per 2 s.

5) Alimentare nuovamente il motore: la tenda si muove per

alcuni secondi. OFF Se la tenda si trova in posizione di finecorsa alto o basso, questa effettuerà un breve movimento. 15 sec.

6) Premere a lungo il pulsante PROG: la tenda effettua un

2 sec. primo movimento e poi un secondo movimento alcuni istanti dopo. Il motore è tornato nella configurazione originale. -- Riprendere le procedure del capitolo «Messa in servizio»

Frequenza radio Alimentazione Temperatura di utilizzo Grado di protezione: Numero massimo di trasmettitori e di sensori associati Classe d'isolamento
