MODE D'EMPLOI SUNEA IO SOMFY

Français Par la présente, Somfy déclare que l’appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de conformité est mise à disposition à l’adresse internet www.somfy.com/ce. Images non contractuelles.

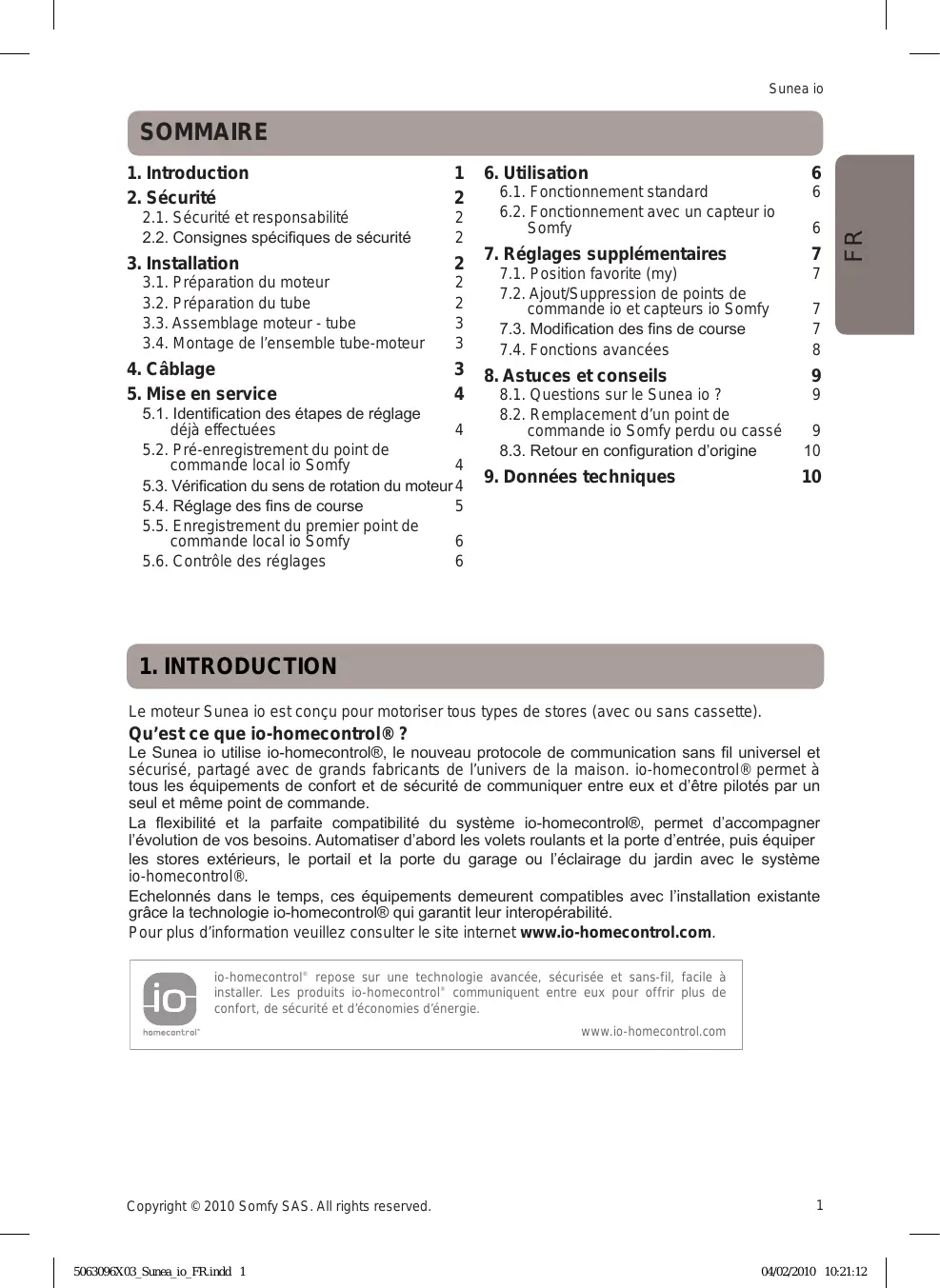

SOMMAIRE 2.1. Sécurité et responsabilité 2.2. Consignes spécifiques de sécurité

3.1. Préparation du moteur 3.2. Préparation du tube 3.3. Assemblage moteur - tube 3.4. Montage de l’ensemble tube-moteur

4. Câblage 5. Mise en service

5.1. Identification des étapes de réglage déjà effectuées 4 5.2. Pré-enregistrement du point de commande local io Somfy 4 5.3. Vérification du sens de rotation du moteur 4 5.4. Réglage des fins de course 5 5.5. Enregistrement du premier point de commande local io Somfy 6 5.6. Contrôle des réglages 6

7. Réglages supplémentaires

6.1. Fonctionnement standard 6.2. Fonctionnement avec un capteur io Somfy

7.1. Position favorite (my) 7.2. Ajout/Suppression de points de commande io et capteurs io Somfy 7.3. Modification des fins de course 7.4. Fonctions avancées

8. Astuces et conseils

8.1. Questions sur le Sunea io ? 8.2. Remplacement d’un point de commande io Somfy perdu ou cassé 8.3. Retour en configuration d’origine

9. Données techniques

1. Introduction 2. Sécurité

1. Introduction Le moteur Sunea io est conçu pour motoriser tous types de stores (avec ou sans cassette).

Qu’est ce que io-homecontrol® ?

Le Sunea io utilise io-homecontrol®, le nouveau protocole de communication sans fil universel et sécurisé, partagé avec de grands fabricants de l’univers de la maison. io-homecontrol® permet à tous les équipements de confort et de sécurité de communiquer entre eux et d’être pilotés par un seul et même point de commande. La flexibilité et la parfaite compatibilité du système io-homecontrol®, permet d’accompagner l’évolution de vos besoins. Automatiser d’abord les volets roulants et la porte d’entrée, puis équiper les stores extérieurs, le portail et la porte du garage ou l’éclairage du jardin avec le système io-homecontrol®. Echelonnés dans le temps, ces équipements demeurent compatibles avec l’installation existante grâce la technologie io-homecontrol® qui garantit leur interopérabilité. Pour plus d’information veuillez consulter le site internet www.io-homecontrol.com. io-homecontrol® repose sur une technologie avancée, sécurisée et sans-fil, facile à installer. Les produits io-homecontrol® communiquent entre eux pour offrir plus de confort, de sécurité et d’économies d’énergie. www.io-homecontrol.com

Copyright © 2010 Somfy SAS. All rights reserved.

2.1. Sécurité et responsabilité

Avant d’installer et d’utiliser ce produit, lire attentivement cette notice. Ce produit Somfy doit être installé par un professionnel de la motorisation et de l’automatisation de l’habitat auquel cette notice est destinée. L’installateur doit par ailleurs, se conformer aux normes et à la législation en vigueur dans le pays d’installation, et informer ses clients des conditions d’utilisation et de maintenance du produit. Toute utilisation hors du domaine d’application défini par Somfy est interdite. Elle entraînerait, comme tout irrespect des instructions figurant dans cette notice, l’exclusion de la responsabilité et de la garantie Somfy. Avant toute installation, vérifier la compatibilité de ce produit avec les équipements et accessoires associés.

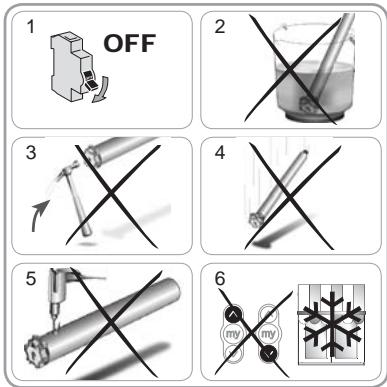

2.2. Consignes spécifiques de sécurité Outre les consignes de sécurité décrites dans cette notice, respecter également les instructions détaillées dans le document joint « Consignes de sécurité à suivre et à conserver ». 1) Couper l’alimentation secteur qui correspond au store 1 2 avant toute opération d’entretien autour de celui-ci. OFF Pour ne pas endommager le produit : 2) Ne jamais l’immerger! 3) Éviter les chocs ! 4) Éviter les chutes ! 3 4 5) Ne jamais le percer! 6) Éviter les manoeuvres lors de la formation de gel sur le store. 5

3. Installation Le Sunea io doit être installé à l’abri des intempéries.

3.1. Préparation du moteur

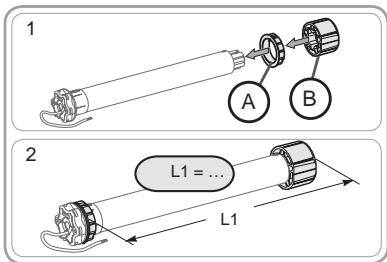

1) Monter la couronne (A) et la roue (B) sur le moteur. 2) Mesurer la longueur (L1) entre le bord intérieur de la tête du moteur et l’extrémité de la roue.

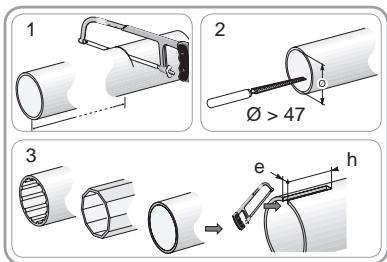

3.2. Préparation du tube

1) Couper le tube d’enroulement à la longueur désirée. 2) Ébavurer le tube d’enroulement et éliminer les copeaux. 3) Pour les tubes d’enroulement lisses, découper une encoche selon les cotes suivantes : -- e = 4 mm -- h = 28 mm.

1) Glisser le moteur dans le tube d’enroulement. Pour les tubes d’enroulement lisses, positionner l’encoche découpée sur la couronne. 2) Pour des raisons de sécurité, fixer le tube d’enroulement sur la roue avec 4 vis parker Ø 5 mm ou 4 rivets pop acier Ø 4,8 mm placés à : -- au moins 5 mm de l’extrémité extérieure de la roue : L1 - 5, et -- au plus 15 mm de l’extrémité extérieure de la roue : L1 - 15. Les vis ou les rivets pop ne doivent pas être fixés sur le moteur mais uniquement sur la roue.

3.4. Montage de l’ensemble tube-moteur

1) Monter l’ensemble tube-moteur sur le support embout (C). 2) Monter l’ensemble tube-moteur sur le support moteur (D). 3) Suivant le type de support, mettre l’anneau d’arrêt (E) en place (Pour les moteurs ≥ à 85 Nm, avec un anneau d’arrêt, utiliser impérativement l’anneau d’arrêt vérrouillable (F).

3.3. Assemblage moteur - tube

4. Câblage Toujours faire une boucle sur le câble d’alimentation pour éviter la pénétration d’eau dans le moteur !

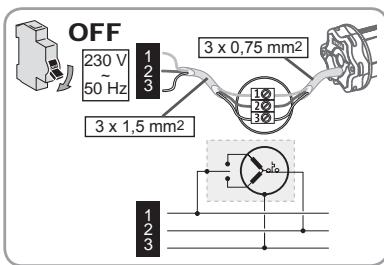

-- Couper l’alimentation secteur. -- Connecter le moteur selon les informations du tableau ci-dessous :

Câble moteur Phase (P) Neutre (N) Terre ( )

FR La notice ne décrit que la mise en service à l’aide d’un point de commande local io Somfy de type Situo io. Pour une mise en service à l’aide de tout autre point de commande io, se référer à la notice correspondante.

5.1. Identification des étapes de réglage déjà effectuées Un seul moteur doit être alimenté à la fois. Mettre sous tension et suivre la procédure «a» ou «b» en fonction de la réaction du store:

a Le store effectue un bref mouvement

Les fins de course sont réglées et aucun point de commande io Somfy n’est enregistré. Passer au chapitre « Enregistrement du premier point de commande local io Somfy ». ou b Le store ne bouge pas Appuyer sur la touche Montée ou Descente et suivre la procédure «c» ou «d» en fonction de la réaction du store :

Enregistrement du 1er point de commande local io Somfy.

c Le store ne bouge toujours pas

Les fins de course ne sont pas réglées et aucun point de commande io Somfy n’est enregistré. Passer au chapitre « Pré-enregistrement du point de commande local io Somfy ». ou d Le store monte ou descend complètement Les fins de course sont réglées et le point de commande io Somfy est enregistré. Passer au chapitre « Utilisation ».

Pré-enregistrement du point de commande local io Somfy.

5.2. Pré-enregistrement du point de commande local io Somfy -- Appuyer en même temps sur les touches Montée et Descente : le store effectue un bref mouvement, le point de commande local io Somfy est pré-enregistré dans le moteur.

5.3. Vérification du sens de rotation du moteur

1) Appuyer sur la touche Montée: a) Si le store monte, le sens de rotation est correct : passer au chapitre « Réglage des fins de course ». b) Si le store descend, le sens de rotation est incorrect : appuyer sur la touche «my», jusqu’au mouvement du store, le sens de rotation est modifié. 2) Appuyer sur la touche Montée pour contrôler le sens de rotation.

a Réglage des fins de course

5.4. Réglage des fins de course

Le réglage des fins de course dépend du type de stores.

5.4.1. Réglage pour stores cassette Réglage de la fin de course basse

Ne pas utiliser en même temps les touches «my» et Descente pour atteindre la fin de course basse 1) Placer le store en position de fin de course basse. 1 2 Un appui > 2 s sur la touche Descente entraîne un mouvement de descente en continu du store. 2) Stopper le store à l’endroit désiré. 3) Si besoin, ajuster la position du store avec les touches Montée ou Descente. 3 4 4) Appuyer en même temps sur les touches «my» et Montée : le store monte dans un mouvement continu même après avoir lâché les touches «my» et Montée. 5) A mi-hauteur, faire un appui bref sur la touche «my» pour arrêter le store. 5 6 6) Appuyer de nouveau sur la touche «my» jusqu’au mouvement du store : les fins de course sont enregistrées, passer au chapitre « Enregistrement du premier point de commande local io Somfy ».

FR Pour les stores cassette, la fin de course haute se règle automatiquement alors que la fin de course basse doit être réglée.

5.4.2. Réglage pour stores non cassette

Pour les stores non-cassette, les fins de course haute et basse doivent être réglées.

Réglage de la fin de course haute

1) Placer le store en fin de course haute. Un appui > 2 s sur la touche Montée entraîne un mouvement de montée en continu du store. 2) Stopper le store à l’endroit désiré. 3) Si besoin, ajuster la position du store à l’aide des touches Montée ou Descente. 4) Appuyer en même temps sur les touches «my» et Descente : le store descend dans un mouvement continu même après avoir lâché les touches «my» et Descente. 5) A mi-hauteur, faire un appui bref sur la touche «my» pour arrêter le store et passer à l’étape suivante.

5 Passer à l’étape suivante.

Réglage de la fin de course basse

1) Placer le store en position de fin de course basse. Un appui > 2 s sur la touche Descente entraîne un mouvement de descente en continu du store. 2) Stopper le store à l’endroit désiré. 3) Si besoin, ajuster la position du store à l’aide des touches Montée ou Descente. 4) Appuyer en même temps sur les touches «my» et Montée : le store monte dans un mouvement continu même après avoir lâché les touches «my» et Montée. 5) A mi-hauteur, faire un appui bref sur la touche «my» pour arrêter le store. 6) Appuyer de nouveau sur la touche «my» jusqu’au mouvement du store : les fins de course sont enregistrées. Passer au chapitre « Enregistrement du premier point de commande local io Somfy ».

Copyright © 2010 Somfy SAS. All rights reserved.

5.5. Enregistrement du premier point de commande local io Somfy 5.5.1. À l’aide d’un point de commande local io Somfy pré-enregistré

-- Faire un appui bref sur le bouton PROG de ce point de commande (G) : le store effectue un bref mouvement, le point de commande est enregistré.

5.5.2. Après une simple coupure d’alimentation

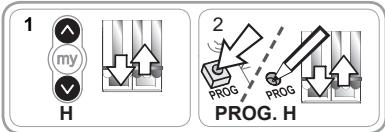

1) Appuyer en même temps sur les touches Montée et Descente du nouveau point de commande (H) jusqu’au mouvement du store. 2) Faire un appui bref sur le bouton PROG de ce point de commande (H) : le store effectue un bref mouvement, le point de commande est enregistré.

5.6. Contrôle des réglages

-- Contrôler le réglage des fins de course haute et basse à l’aide du point de commande local io Somfy.

6. Utilisation 6.1. Fonctionnement standard 6.1.1. Position favorite (my) Définition

Une position intermédiaire appelée « position favorite (my) » autre que la position haute et la position basse, peut être enregistrée dans le moteur. Pour enregistrer, modifier ou supprimer la position favorite (my), voir chapitre « Réglages supplémentaires ». Pour utiliser la position favorite (my) : -- Faire un appui bref sur la touche «my» : le store se met my my en mouvement et s’arrête en position favorite (my).

6.1.2. Fonction STOP Le store est en cours de mouvement. -- Faire un appui bref sur la touche «my» : le store s’arrête automatiquement.

6.1.3. Touches Montée et Descente

Un appui bref sur la touche Montée ou Descente provoque une montée ou descente complète du store. Pour les stores cassette, la détection d’obstacle est active durant toute la descente.

6.2. Fonctionnement avec un capteur io Somfy 6.2.1. Fonctionnement avec un capteur soleil io Somfy (type Sunis WireFree™ io) Se référer à la notice correspondante.

6.2.2. Fonctionnement avec un capteur de vent io Somfy (type Eolis WireFree™ io) Se référer à la notice du capteur vent io Somfy pour le détail de son fonctionnement. Comportement du store à l’apparition du vent

À l’apparition du vent, le store se met en mouvement pour atteindre la fin de course haute. Il est impossible d’empêcher la remontée du store et de descendre le store tant que le vent souffle. Comportement du store à la disparition du vent

À la disparition du vent, au bout de 30 secondes un ordre manuel de descente peut être transmis par le point de de commande io Somfy. Cependant tous les automatismes restent encore bloqués pendant 11 min.

6.3. Retour d’informations

Après chaque ordre, le Sunea io envoie un message. Cette information est traitée par les points de commande bidirectionnels io.

7. Réglages supplémentaires

7.1. Position favorite (my) 7.1.1 Enregistrement ou modification de la position favorite (my) La procédure à suivre pour l’enregistrement ou la modification de la position favorite (my) est identique. 1) Placer le store dans la position favorite (my) souhaitée. 2) Appuyer sur la touche «my» jusqu’au mouvement du store : la position favorite (my) est enregistrée.

1) Appuyer sur la touche «my» : le store se met en mouvement et s’arrête en position favorite (my). 2) Appuyer de nouveau sur la touche «my» jusqu’au mouvement du store : la position favorite (my) est supprimée.

7.2. Ajout/Suppression de points de commande io et capteurs io Somfy Se référer à la notice correspondante.

7.3. Modification des fins de course

La modification des fins de course dépend du type de stores.

7.3.1. Modification pour stores cassette

Pour les stores cassette, la fin de course haute s’ajuste automatiquement alors que la fin de course basse peut être modifiée. Réajustement de la fin de course basse

1) Placer le store en fin de course basse. 2) Appuyer en même temps sur les touches Montée et Descente jusqu’au mouvement du store : le moteur est en mode réglage. 3) Ajuster la position basse du store à l’aide des touches Montée ou Descente. 4) Appuyer sur la touche «my» jusqu’au mouvement du store : la nouvelle fin de course basse est enregistrée.

7.3.2. Modification pour stores non-cassette

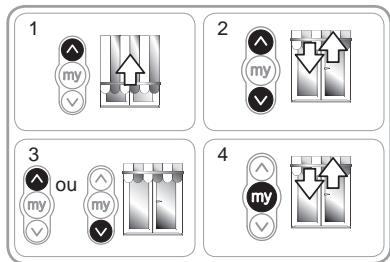

Pour les stores non-cassette, les fins de course haute et basse peuvent être modifiées. Réajustement de la fin de course haute

1) Placer le store en fin de course haute. 2) Appuyer en même temps sur les touches Montée et Descente jusqu’au mouvement du store : le moteur est en mode réglage. 3) Ajuster la position haute du store à l’aide des touches Montée ou Descente. 4) Appuyer sur la touche «my» jusqu’au mouvement du store : la nouvelle fin de course haute est enregistrée.

Copyright © 2010 Somfy SAS. All rights reserved.

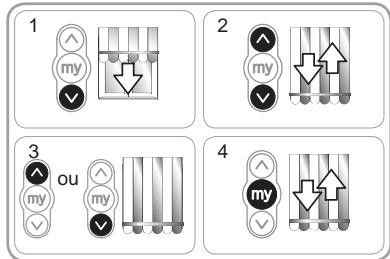

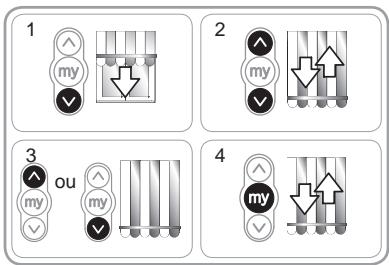

FR Réajustement de la fin de course basse

1) Placer le store en fin de course basse. 2) Appuyer en même temps sur les touches Montée et Descente jusqu’au mouvement du store : le moteur est en mode réglage. 3) Ajuster la position basse du store à l’aide des touches Montée ou Descente. 4) Appuyer sur la touche «my» jusqu’au mouvement du store : la nouvelle fin de course basse est enregistrée.

7.4. Fonctions avancées Contacter le fabricant du store avant toute utilisation de ces fonctions pour valider la compatibilité de votre installation.

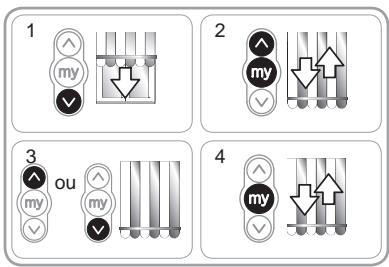

7.4.1 Fonction « Back impulse »

Cette fonction permet de tendre la toile après chaque mouvement de descente du store. Il est possible de l’ajuster jusqu’à ½ tour de tube d’enroulement. Pour mettre en œuvre cette fonction : 1 2 1) Placer le store en fin de course basse. 2) Appuyer en même temps sur les touches «my» et Montée jusqu’au mouvement du store : le moteur est en mode programmation. 3) Ajuster la tension de la toile à l’aide des touches Montée 4 3 ou Descente (½ tour de tube maxi.). ou 4) Appuyer sur la touche «my» jusqu’au mouvement du store : la tension de toile est enregistrée.

7.4.2. Fonction « Back release » uniquement pour stores cassette

Cette fonction permet de relâcher la tension sur la toile après la fermeture du store cassette. La procédure à suivre pour activer ou désactiver le « Back release » est identique. Par sécurité, cette fonction peut être activée ou désactivée par le point de commande io Somfy dans 3 cas seulement : • Après la validation des réglages et avant l’enregistrement du premier point de commande io Somfy. • Après l’enregistrement du premier point de commande io Somfy et durant les 4 cycles suivants. • Après une simple coupure d’alimentation et durant les 4 cycles suivants. Pour mettre en œuvre cette fonction : 1 2 1) Placer le store en position de fin de course haute. 2) Appuyer en même temps sur les touches «my» et Descente jusqu’au mouvement du store. Si la fonction « Back release » était inactive, elle est activée. Si la fonction « Back release » était active, elle est désactivée.

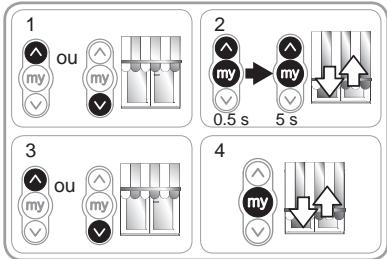

7.4.3. Fonction « Effort de fermeture » uniquement pour stores cassette

Cette fonction permet d’augmenter ou de diminuer l’effort de fermeture de la cassette du store sur 3 seuils (fort-moyen-faible). Par défaut, le moteur est positionné en sortie d’usine sur le niveau moyen. Par sécurité, cette fonction est atteignable par le point de commande io Somfy dans 3 cas seulement : • Après la validation des réglages et avant l’enregistrement du premier point de commande io Somfy. • Après l’enregistrement du premier point de commande io Somfy et durant les 4 cycles suivants. • Après une simple coupure d’alimentation et durant les 4 cycles suivants. 8

5063096X03_Sunea_io_FR.indd 8

Copyright © 2010 Somfy SAS. All rights reserved.

Pour mettre en œuvre cette fonction : 1) Placer le store en position médiane. 2) Faire un appui bref et simultané sur les touches «my» 1 2 et Montée, suivi immédiatement d’un appui maintenu ou et simultané sur les touches «my» et Montée jusqu’au mouvement du store. 0.5 s 5s Le moteur est en mode programmation pendant 10 s uniquement. 3 4 3) Ajuster l’effort de fermeture à l’aide des touches Montée ou ou Descente. -- Pour augmenter l’effort de fermeture, appuyer sur la touche Montée jusqu’au mouvement lent du store : l’effort de fermeture du store cassette est passé au seuil supérieur. -- Pour diminuer l’effort de fermeture, appuyer sur la touche Descente jusqu’au mouvement lent du store : l’effort de fermeture du store cassette est passé au seuil inférieur. 4) Appuyer sur la touche «my» jusqu’au mouvement du store : le nouvel effort de fermeture est enregistré.

8. Astuces et conseils 8.1. Questions sur le Sunea io ? Constats Le store ne fonctionne pas.

Contrôler le câblage et le modifier si besoin.

Le moteur est au thermique.

Attendre que le moteur refroidisse. Contrôler le câble utilisé et s’assurer qu’il possède 3 conducteurs. Contrôler si la pile est faible et la remplacer si besoin. Contrôler la compatibilité et remplacer le point de commande si besoin.

Le câble utilisé est non conforme.

Le store s’arrête trop tôt.

Le câblage est incorrect.

La pile du point de commande io Somfy est faible. Le point de commande n’est pas compatible. Le point de commande io Somfy utilisé n’est pas enregistré dans le moteur. La couronne est mal mise en place. Les fins de course sont mal réglées.

Utiliser un point de commande enregistré ou enregistrer ce point de commande. Fixer la couronne correctement. Réajuster les fins de course.

8.2. Remplacement d’un point de commande io Somfy perdu ou cassé Se référer à la notice correspondante.

Copyright © 2010 Somfy SAS. All rights reserved.

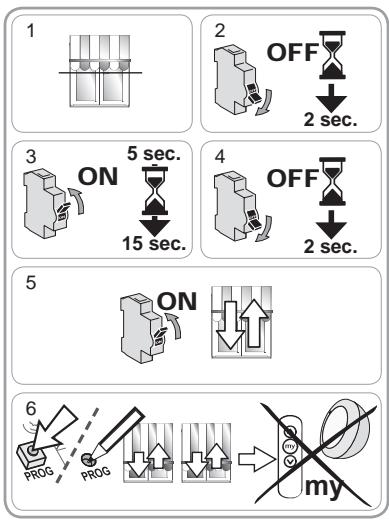

8.3. Retour en configuration d’origine Cette remise à zéro supprime tous les points de commande, tous les capteurs, tous les réglages de fins de course et ré-initialise le sens de rotation et la position favorite (my) du moteur. Cependant, le réglage des fonctions avancées («Back impulse», «Back release», «Effort de fermeture») sont conservées. Ne réaliser la double coupure de courant qu’au niveau 1 2 du moteur à remettre à zéro. OFF 1) Placer le store en position médiane (si possible). 2) Couper l’alimentation secteur pendant 2 s. 3) Remettre l’alimentation secteur entre 5 s et 15 s. 2 sec. 4) Couper l’alimentation secteur pendant 2 s. 5 sec. 3 4 5) Remettre l’alimentation secteur : le store se met en ON OFF mouvement quelques secondes. Si le store est en fin de course haute ou basse alors il 15 sec. effectuera un bref mouvement. 2 sec. 6) Maintenir l’appui sur le bouton PROG : le store effectue 5 un premier mouvement puis un second quelques instants ON plus tard. Le moteur est en configuration usine. -- Reprendre les procédures du chapitre « Mise en service » 6

9. Données techniques Fréquence radio Alimentation Température d’utilisation Indice de protection Nombre maximal de points de commandes et de capteurs associés Niveau de sécurité
