GEBRUIKSAANWIJZING SUNEA IO SOMFY

Nederlander Bij deze verklaart Somfy dat het product voldoet aan de essentiële eisen en aan de andere bepalingen van richtlijn 1999/5/CE. Een conformiteitsverklaring staat ter beschikking op de website www.somfy.com/ce. Aan de afbeeldingen kunnen geen rechten worden ontleend.

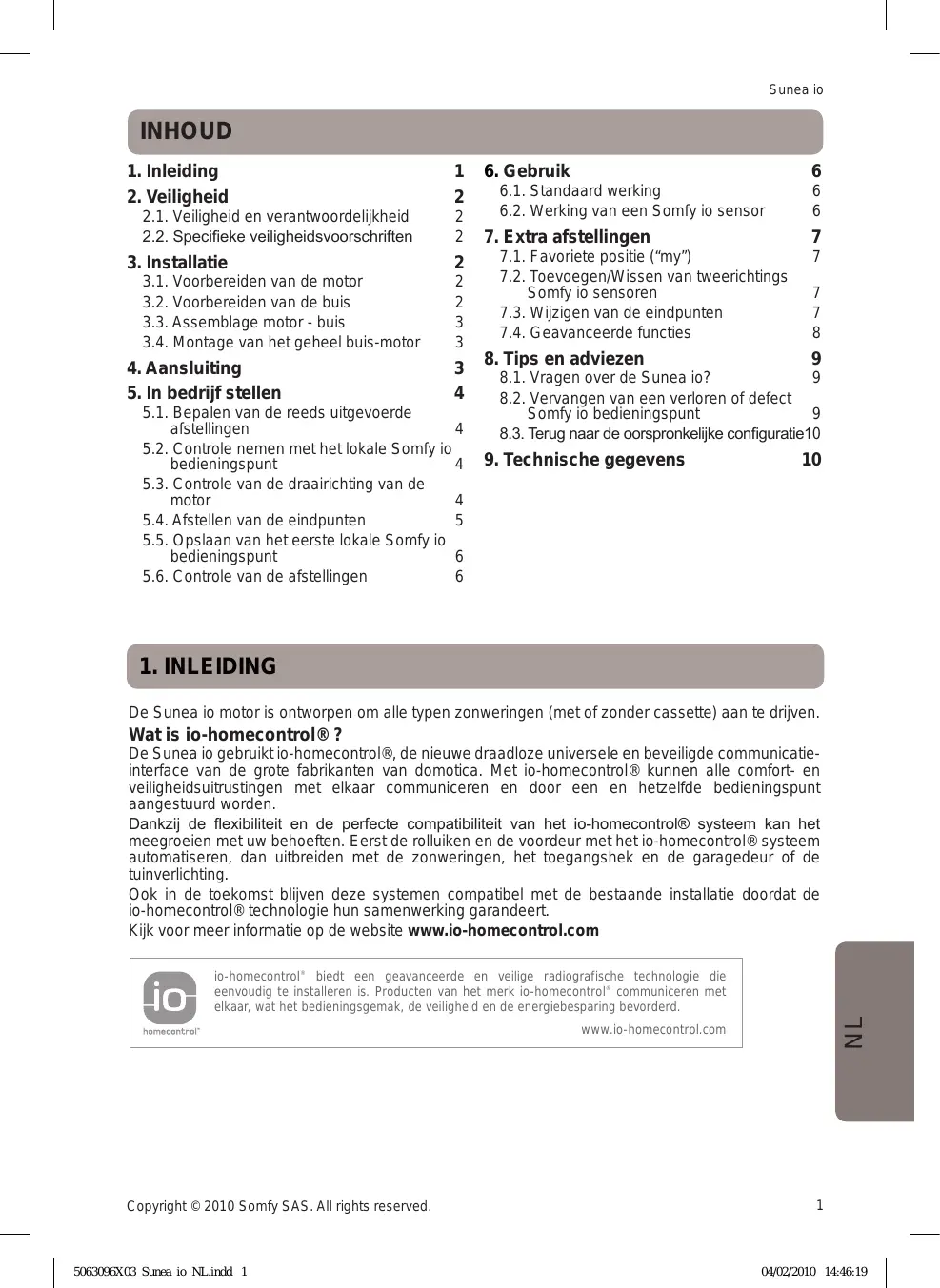

2.1. Veiligheid en verantwoordelijkheid 2.2. Specifieke veiligheidsvoorschriften 3.1. Voorbereiden van de motor 3.2. Voorbereiden van de buis 3.3. Assemblage motor - buis 3.4. Montage van het geheel buis-motor

5. In bedrijf stellen

5.1. Bepalen van de reeds uitgevoerde afstellingen 5.2. Controle nemen met het lokale Somfy io bedieningspunt 5.3. Controle van de draairichting van de motor 5.4. Afstellen van de eindpunten 5.5. Opslaan van het eerste lokale Somfy io bedieningspunt 5.6. Controle van de afstellingen

6.1. Standaard werking 6.2. Werking van een Somfy io sensor 7.1. Favoriete positie (“my”) 7.2. Toevoegen/Wissen van tweerichtings Somfy io sensoren 7.3. Wijzigen van de eindpunten 7.4. Geavanceerde functies

8.1. Vragen over de Sunea io? 8.2. Vervangen van een verloren of defect Somfy io bedieningspunt 8.3. Terug naar de oorspronkelijke configuratie10

De Sunea io motor is ontworpen om alle typen zonweringen (met of zonder cassette) aan te drijven. Wat is io-homecontrol® ? De Sunea io gebruikt io-homecontrol®, de nieuwe draadloze universele en beveiligde communicatieinterface van de grote fabrikanten van domotica. Met io-homecontrol® kunnen alle comfort- en veiligheidsuitrustingen met elkaar communiceren en door een en hetzelfde bedieningspunt aangestuurd worden. Dankzij de flexibiliteit en de perfecte compatibiliteit van het io-homecontrol® systeem kan het meegroeien met uw behoeften. Eerst de rolluiken en de voordeur met het io-homecontrol® systeem automatiseren, dan uitbreiden met de zonweringen, het toegangshek en de garagedeur of de tuinverlichting. Ook in de toekomst blijven deze systemen compatibel met de bestaande installatie doordat de io-homecontrol® technologie hun samenwerking garandeert. Kijk voor meer informatie op de website www.io-homecontrol.com

io-homecontrol® biedt een geavanceerde en veilige radiografische technologie die eenvoudig te installeren is. Producten van het merk io-homecontrol® communiceren met elkaar, wat het bedieningsgemak, de veiligheid en de energiebesparing bevorderd. www.io-homecontrol.com Copyright © 2010 Somfy SAS. All rights reserved. 5063096X03_Sunea_io_NL.indd 1

2.1. Veiligheid en verantwoordelijkheid Voordat dit product geïnstalleerd en gebruikt wordt, moet deze handleiding zorgvuldig gelezen worden. Dit Somfy product moet geïnstalleerd worden door een erkende installateur van automatiseringssystemen in woningen. Deze handleiding is voor hem bestemd. De installateur moet er bovendien voor zorgen dat de installatie voldoet aan de in het betreffende land geldende regelgeving en de klant informeren over het gebruik en het onderhoud van het product. Elk gebruik buiten het door Somfy bepaalde toepassingsgebied is niet verboden. Hierdoor en door het negeren van de instructies in deze handleiding, vervallen iedere aansprakelijkheid en garantie van Somfy. Vóór de installatie aangevat wordt, moet gecontroleerd worden of dit product compatibel is met de aanwezige apparatuur en accessoires. 2.2. Specifieke veiligheidsvoorschriften Behalve de veiligheidsvoorschriften die in deze handleiding beschreven zijn, moet u zich ook houden aan de gedetailleerde instructies in bijgaand document «Veiligheidsvoorschriften die opgevolgd en bewaard moeten worden».

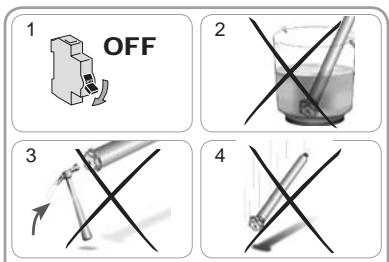

1) Voordat u werkzaamheden uitvoert aan een screen,

zonnescherm of zonwering moet u de netvoeding OFF uitschakelen. Om het product niet te beschadigen:

2) Nooit onderdompelen!

3) Voorkom schokken!

6) Gebruik het zonnescherm of de zonwering niet als er ijs

De Sunea io moet op een tegen de weersinvloeden beschutte plaats geïnstalleerd worden.

3.1. Voorbereiden van de motor

1) Monteer de adapter (A) en de meenemer (B) op de

2) Meet de lengte (L1) tussen de binnenrand van de motor

en het uiteinde van de meenemer.

3.2. Voorbereiden van de buis

1) Zaag de oprolbuis op de gewenste lengte af.

2) Verwijder de bramen en de splinters van de oprolbuis.

3) Bij ronde oprolbuizen zaagt u een inkeping met de

volgende afmetingen: -- d = 4 mm -- h = 28 mm.

oprolbuis. Bij gladde oprolbuizen plaatst u de inkeping over de adapter.

2) Bevestig uit veiligheidsoverwegingen de oprolbuis aan

de meenemer met 4 parkerschroeven Ø 5 mm of 4 stalen klinknagels Ø 4,8 mm die zijn geplaatst op: -- minstens 5 mm van de rand van de meenemer: L1 - 5, en -- meer dan 15 mm van de rand van de meenemer: L1 - 15. De schroeven of klinknagels mogen niet aan de motor, maar uitsluitend aan de meenemer worden vastgezet. 3.4. Montage van het geheel buis-motor

1) Monteer het geheel buis-motor op de eindsteun (C).

2) Monteer het geheel buis-motor op de motorsteun (D).

3) Afhankelijk van het type van de steun, zet de borgring (E)

op zijn plaats (gebruik voor motoren ≥ 85 Nm met een borgring altijd een vergrendelbare borgring (F)).

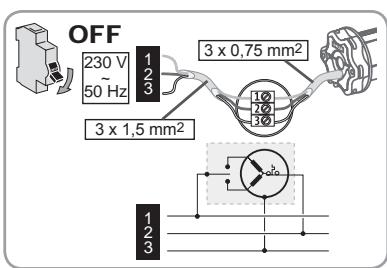

Monteer de voedingskabel altijd met een lus zodat er geen water in de motor kan binnendringen! -- Schakel de netvoeding uit. -- Sluit de motor aan volgens de tabel hieronder: 230 V ~ 50 Hz Fase (F) Nul (N) Aarding ( ) 230 V 1

5. In bedrijf stellen

De handleiding beschrijft alleen de installatie met behulp van een lokaal Somfy io bedieningspunt van het type Situo io. Raadpleeg voor het installeren met behulp van ieder ander io bedieningspunt de bijbehorende handleiding. 5.1. Bepalen van de reeds uitgevoerde afstellingen Er mag slechts één motor tegelijk gevoed worden. De spanning inschakelen en de procedure «a» of «b» volgen afhankelijk van de reactie van de zonwering:

a De zonwering beweegt kort De eindpunten zijn afgesteld en geen enkel Somfy io bedieningspunt is geprogrammeerd. Ga naar hoofdstuk «Programmeren van het eerste lokale Somfy io bedieningspunt». b De zonwering beweegt niet Druk op de OP of NEER toets en volg de procedure «c» of «d» afhankelijk van de zonwering: Opslaan van het 1e lokale Somfy io bedieningspunt c of d c De zonwering beweegt nog steeds niet De eindpunten zijn niet afgesteld en geen enkel Somfy io bedieningspunt is geprogrammeerd. Ga naar hoofdstuk «Controle nemen met het lokale Somfy io bedieningspunt». d De zonwering gaat helemaal naar boven of beneden De eindpunten zijn afgesteld en het Somfy io bedieningspunt is geprogrammeerd. Ga naar het hoofdstuk «Gebruik». Controle nemen met het lokale Somfy io bedieningspunt Gebruik. 5.2. Controle nemen met het lokale Somfy io bedieningspunt -- Druk tegelijkertijd op de OP en NEER toets: de zonwering beweegt kort, het lokale Somfy io bedieningspunt is aangemeld op de motor.

5.3. Controle van de draairichting van de motor

1) Druk op de OP toets:

a) Als de zonwering omhoog gaat, is de draairichting correct: ga naar het hoofdstuk “Afstellen van de eindpunten». b) Als de zonwering omlaag gaat, is de draairichting niet correct: druk op de «my» toets, tot de beweging van de zonwering, de draairichting is veranderd.

2) Druk op de OP toets om de draairichting te controleren.

Afstellen van de eindpunten

5.4.1. Afstellen van een cassettezonwering

Voor de cassettezonwering wordt het bovenste eindpunt automatisch afgesteld terwijl het onderste eindpunt afgesteld moet worden. Afstellen van het onderste eindpunt Gebruik niet tegelijk de «my» toets en NEER toets om naar het onderste eindpunt te gaan Zet de zonwering in het laagste eindpunt. Een druk van > 2 s op de NEER toets zorgt voor het

continu naar beneden gaan van de zonwering.

2) Stop de zonwering op het gewenste punt.

3) Wijzig de positie van de zonwering zo nodig met behulp

van de OP of NEER toets.

4) Druk tegelijkertijd op de «my» en de OP toets: de

zonwering gaat met een continue beweging omhoog, zelfs als de «my» en OP toetsen niet langer ingedrukt worden.

5) Druk halverwege kort op de «my» toets om de zonwering

6) Druk opnieuw op de «my» toets tot de zonwering

beweegt: de posities van de eindpunten zijn opgeslagen, ga naar hoofdstuk «Opslaan van het eerste lokale Somfy io bedieningspunt».

5.4.2. Afstellen van een niet-cassettezonwering

Voor de niet-cassettezonweringen moeten de bovenste en onderste eindpunten afgesteld worden.

Afstellen van het bovenste eindpunt

1) Zet de zonwering in het bovenste eindpunt.

Een druk van > 2 s op de OP toets zorgt voor het continu naar boven gaan van de zonwering.

2) Stop de zonwering op het gewenste punt.

3) Wijzig de positie van de zonwering zo nodig met behulp

van de OP of NEER toets.

4) Druk tegelijkertijd op de «my» en de NEER toets: de

zonwering gaat met een continue beweging omlaag, zelfs als de «my» en NEER toetsen niet langer ingedrukt worden.

5) Druk halverwege kort op de «my» toets om de zonwering

te laten stoppen en verder te gaan met de volgende stap.

Ga verder met de volgende stap. Afstellen van het onderste eindpunt Copyright © 2010 Somfy SAS. All rights reserved. 5063096X03_Sunea_io_NL.indd 5

1) Zet de zonwering in het laagste eindpunt.

Een druk van > 2 s op de NEER toets zorgt voor het continu naar beneden gaan van de zonwering.

2) Stop de zonwering op het gewenste punt.

3) Wijzig de positie van de zonwering zo nodig met behulp

van de OP of NEER toets.

4) Druk tegelijkertijd op de «my» en de OP toets: de

zonwering gaat met een continue beweging omhoog, zelfs als de «my» en OP toetsen niet langer ingedrukt worden.

5) Druk halverwege kort op de toets «my» om de zonwering

6) Druk opnieuw op de «my» toets tot de zonwering

beweegt: de eindpunten zijn opgeslagen. Ga naar hoofdstuk «Programmeren van het eerste lokale Somfy io bedieningspunt».

04/02/2010 14:46:46 Sunea io 5.5. Opslaan van het eerste lokale Somfy io bedieningspunt

5.5.1. Met een lokaal Somfy io bedieningspunt dat

aangemeld is op de motor -- Druk kort op de PROG toets van dit RTS bedieningspunt (G): de zonwering beweegt kort, het bedieningspunt is opgeslagen. PROG. G

5.5.2. Na een eenvoudige stroomonderbreking

1) Druk tegelijkertijd op de OP en NEER toetsen van het

nieuwe bedieningspunt (H) tot de zonwering beweegt.

2) Druk kort op de PROG toets van dit RTS

bedieningspunt (H): de zonwering beweegt kort, het bedieningspunt is opgeslagen.

PROG. H 5.6. Controle van de afstellingen -- Controleer de afstelling van de bovenste en onderste eindpunten met behulp van het lokale Somfy io bedieningspunt.

6.1. Standaard werking

6.1.1. Favoriete positie (“my”)

Definitie In de motor kan een tussenpositie genaamd «favoriete positie (my)», tussen het bovenste en onderste eindpunt, opgeslagen worden. Voor het opslaan, wijzigen of wissen van de favoriete positie (my), raadpleegt u het hoofdstuk «Extra instellingen». Om de favoriete positie (my) te gebruiken: -- Druk kort op de «my» toets: de zonwering komt in

beweging en stopt in de favoriete positie (my).

De zonwering is in beweging. -- Druk kort op de «my» toets: de zonwering stopt automatisch.

6.1.3. OP en NEER toetsen

Een korte druk op de OP toets of de NEER toets zorgt voor het geheel omhoog of omlaag gaan van de zonwering. Voor de cassettezonweringen is de obstakeldetectie actief tijdens het omlaag gaan. 6.2. Werking van een Somfy io sensor

6.2.1. Werking met een Somfy io zonnesensor (type Sunis WireFree™ io)

Raadpleeg de bijbehorende handleiding.

6.2.2. Werking met een Somfy io windsensor (type Eolis WireFree™ io)

Raadpleeg de handleiding van de Somfy io windsensor voor de bijzonderheden van de werking.

Gedrag van de zonwering bij het opsteken van de wind Bij het opsteken van de wind, zet de zonwering zich in beweging om het bovenste eindpunt te bereiken. zolang de wind waait kan de op beweging niet onderbroken worden en kan de zonwering niet omlaag gestuurd worden. Gedrag van de zonwering bij het gaan liggen van de wind Bij het gaan liggen van de wind kan na 30 secondes een handbediende opdracht tot neerlaten overgebracht worden door het Somfy io bedieningspunt. Alle automatismen blijven echter nog gedurende 11 minuten geblokkeerd.

5063096X03_Sunea_io_NL.indd 6 30 s Copyright © 2010 Somfy SAS. All rights reserved. 04/02/2010 14:46:58 Sunea io 6.3. Feedback informatie Na elke opdracht stuurt de Sunea io een boodschap. Deze informatie wordt verwerkt door de tweerichtings io bedieningspunten.

7. Extra afstellingen

7.1. Favoriete positie (“my”)

7.1.1 Opslaan of wijzigen van de favoriete positie (my)

De te volgen procedure voor het opslaan of het wijzigen van de favoriete positie (my) is identiek.

1) Zet de zonwering in de gewenste favoriete positie (my).

2) Druk op de «my» toets tot de zonwering beweegt: De

favoriete positie (my) is geprogrammeerd.

1) Druk op de «my» toets. de zonwering komt in beweging

en stopt in de favoriete positie (my).

2) Druk opnieuw op de «my» toets tot de zonwering

7.2. Toevoegen/Wissen van tweerichtings Somfy io sensoren Raadpleeg de bijbehorende handleiding. 7.3. Wijzigen van de eindpunten De wijziging van de eindpunten hangt af van het type zonwering.

7.3.1. Wijzigen van een cassettezonwering

Voor de cassettezonwering wordt het bovenste eindpunt automatisch afgesteld terwijl het onderste eindpunt veranderd kan worden. Bijstellen van het onderste eindpunt

1) Zet de zonwering in het onderste eindpunt.

2) Druk tegelijkertijd op de OP en op de NEER toets tot de

zonwering beweegt: de motor is in de afstelmodus.

3) Wijzig het onderste eindpunt van de zonwering met

behulp van de OP of NEER toets.

4) Druk op de «my» toets tot de zonwering beweegt: het

nieuwe onderste eindpunt is geprogrammeerd.

7.3.2. Wijzigen van een niet-cassettezonwering

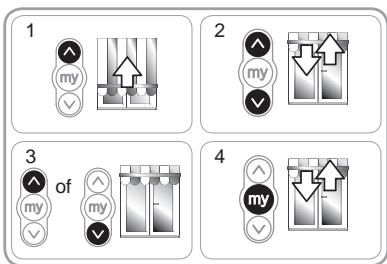

Bijstellen van het bovenste eindpunt

1) Zet de zonwering in het bovenste eindpunt.

2) Druk tegelijkertijd op de OP en op de NEER toets tot de

zonwering beweegt: de motor is in de afstelmodus.

3) Wijzig het bovenste eindpunt van de zonwering met

behulp van de OP of NEER toets.

4) Druk op de «my» toets tot de zonwering beweegt: het

nieuwe bovenste eindpunt is geprogrammeerd.

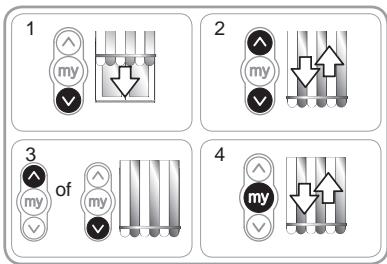

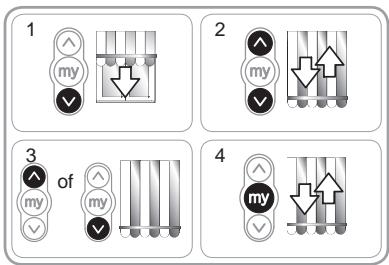

04/02/2010 14:47:08 Sunea io Bijstellen van het onderste eindpunt

1) Zet de zonwering in het onderste eindpunt.

2) Druk tegelijkertijd op de OP en op de NEER toets tot de

zonwering beweegt: de motor is in de afstelmodus.

3) Wijzig het onderste eindpunt van de zonwering met

behulp van de OP of NEER toets.

4) Druk op de «my» toets tot de zonwering beweegt: het

nieuwe onderste eindpunt is geprogrammeerd.

7.4. Geavanceerde functies Raadpleeg de fabrikant van de zonwering voordat u deze functies gebruikt om de compatibiliteit van uw installatie te controleren.

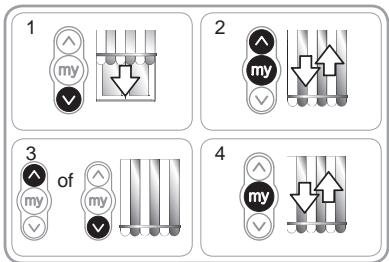

7.5.1 Functie «Back impulse»

Met deze functie kan het doek gespannen worden na elke neerbeweging van de zonwering. Deze is instelbaar tot ½ omwenteling van de oprolbuis. Voor het inschakelen van deze functie:

1) Zet de zonwering in het onderste eindpunt.

2) Druk tegelijkertijd op de «my» en op de OP toets

tot de zonwering beweegt : de motor is in de programmeermodus.

3) Stel de spanning van het doek af met behulp van de OP

of NEER toets (max. ½ omwenteling van de buis).

4) Druk op de «my» toets tot de zonwering beweegt: de

spanning van het doek is opgeslagen.

7.5.2. Functie «Back release», alleen voor cassettezonweringen

Met deze functie kan de spanning van het doek na het sluiten van de cassettezonwering worden verminderd. De te volgen procedure voor het activeren of deactiveren van de «Back release» functie is identiek. Voor de veiligheid kan deze functie slechts in 3 gevallen worden geactiveerd of gedeactiveerd door het Somfy io bedieningspunt:

• Na het controleren van de afstelling en vóór het opslaan van het eerste Somfy io bedieningspunt.
• Na het opslaan van het eerste Somfy io bedieningspunt en gedurende de 4 volgende cycli.
• Na een enkele voedingsonderbreking en gedurende de 4 volgende cycli. Voor het inschakelen van deze functie:

1) Zet de zonwering in het bovenste eindpunt.

2) Druk tegelijkertijd op de «my» en op de NEER toets tot

de zonwering beweegt: Als de functie «Back release» niet actief was, is deze nu geactiveerd. Als de functie «Back release» actief was, is deze nu gedeactiveerd.

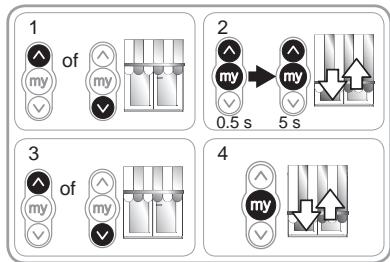

7.5.3. Functie «Sluitkracht», alleen voor cassettezonweringen

Met deze functie kan de sluitkracht van de cassette van de zonwering op 3 drie standen (sterkmidden-zwak) worden ingesteld. Standaard is de motor in de fabriek ingesteld op het middelste niveau. Voor de veiligheid is deze functie slechts in 3 gevallen toegankelijk door het bedieningspunt:

• Na het controleren van de afstelling en vóór het opslaan van het eerste Somfy io bedieningspunt.
• Na het opslaan van het eerste Somfy io bedieningspunt en gedurende de 4 volgende cycli.
• Na een enkele voedingsonderbreking en gedurende de 4 volgende cycli.

5063096X03_Sunea_io_NL.indd 8 Copyright © 2010 Somfy SAS. All rights reserved. 04/02/2010 14:47:18 Sunea io Voor het inschakelen van deze functie:

1) Stuur de zonwering tot halverwege.

2) Druk kort en tegelijkertijd op de my toets en de OP toets,

en houdt direct daarna de STOP/my toets en de OP toets tegelijkertijd ingedrukt tot de zonwering beweegt. De motor staat slecht 10 seconden in de

3) Stel de sluitkracht af met behulp van de OP of NEER

toets. -- Voor het vergroten van de sluitkracht, drukt u op de OP toets tot de zonwering langzaam beweegt: de sluitkracht van de cassettezonwering is op de hoogste waarde gezet. -- Voor het verkleinen van de sluitkracht, drukt u op de NEER toets tot de zonwering langzaam beweegt: de sluitkracht van de cassettezonwering is op de laagste waarde gezet.

4) Druk op de «my» toets tot de zonwering beweegt: de nieuwe sluitkracht is opgeslagen.

8.1. Vragen over de Sunea io? Constateringen De zonwering werkt niet. De zonwering stopt te vroeg. Mogelijke oorzaken Oplossingen Controleer de aansluiting en wijzig deze indien nodig. De motor is te warm geworden. Wacht tot de motor afgekoeld is. Controleer de gebruikte kabel en controleer De gebruikte kabel is niet conform. of deze 3 draden heeft. De batterij van het Somfy io Controleer of de batterij leeg is en vervang bedieningspunt is leeg. deze indien nodig. Controleer de compatibiliteit en vervang het Het bedieningspunt is niet compatibel. bedieningspunt indien nodig. Gebruik een bedieningspunt dat Het gebruikte Somfy io geprogrammeerd is of programmeer dit bedieningspunt is niet in de motor bedieningspunt. geprogrammeerd. De adapter is niet goed geplaatst. Zet de adapter correct vast. De aansluiting is niet correct. De eindpunten zijn niet goed afgesteld. Stel de eindpunten bij.

8.2. Vervangen van een verloren of defect Somfy io bedieningspunt Raadpleeg de bijbehorende handleiding. Copyright © 2010 Somfy SAS. All rights reserved. 5063096X03_Sunea_io_NL.indd 9

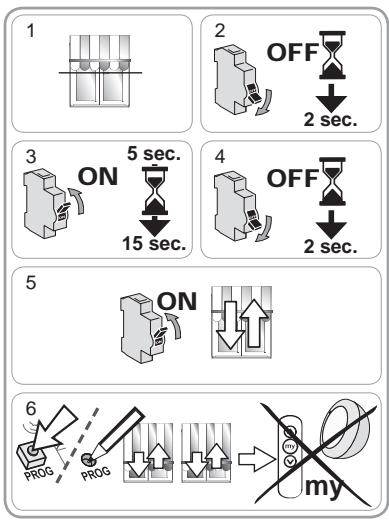

04/02/2010 14:47:22 Sunea io 8.3. Terug naar de oorspronkelijke configuratie Dit resetten wist alle bedieningspunten, alle sensoren, alle ingestelde eindpunten en reset de draairichting en de favoriete positie (my) van de motor. De afstellingen van de geavanceerde functies («Back impulse», «Back release», «Sluitkracht») zijn echter bewaard gebleven. Voer de dubbele stroomonderbreking alleen uit op de motor die gereset moet worden!

2) Schakel de netvoeding gedurende 2 s uit.

3) Schakel de netvoeding tussen 5 s en 15 s in.

4) Schakel de netvoeding gedurende 2 s uit.

5) Schakel de netvoeding weer in: de zonwering beweegt

een paar seconden. OFF Als de zonwering in het bovenste of onderste eindpunt staat, beweegt deze kort. 15 sec. 2 sec.

6) Houd de PROG toets ingedrukt : de zonwering beweegt

een eerste keer en even later nog een keer. De motor is in de fabrieksconfiguratie. -- Herhaal de procedures van het hoofdstuk «In bedrijf stellen»
