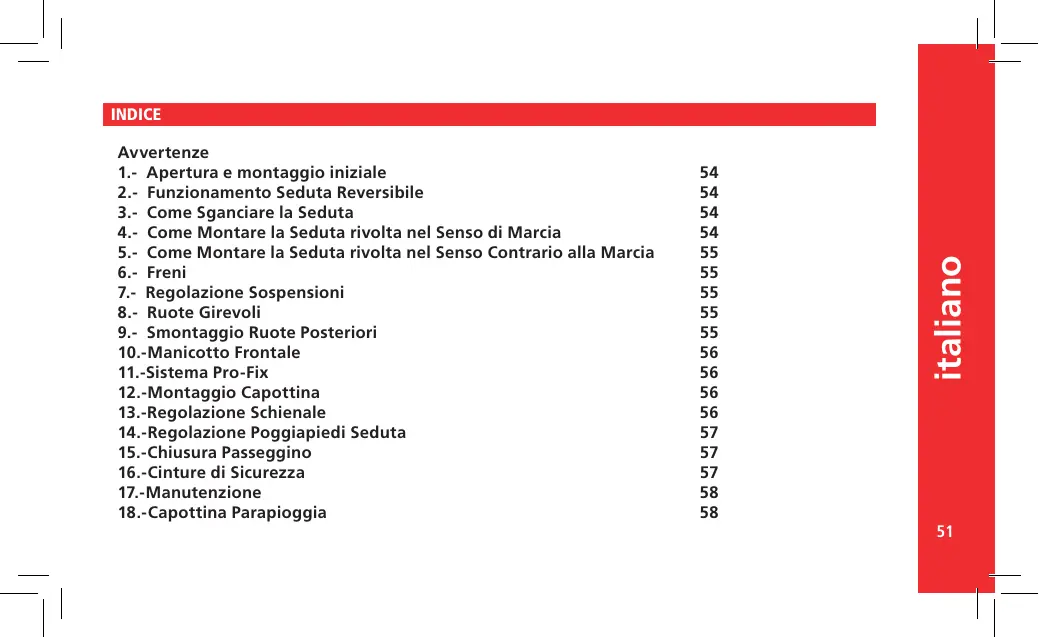

MANUALE UTENTE UNLIMIT JANE
1.- Apertura e montaggio iniziale 54
2.- Funzionamento Seduta Reversible 54
3.- Come Sganciare la Seduta 54
4.- Come Montare la Seduta rivolta nel Senso di Marcia 54
5. Come Montare la Seduta rivolta nel Senso Contrario alla Marcia 55
6.-Freni 55
7.- Regolazione Sospensioni 55
8.- Ruote Girevoli 55
9.- Smontaggio Ruote Posteriori 55
10.-Manicotto Frontale 56
11.-Sistema Pro-Fix 56
12.-Montaggio Capottina 56
13.-Regolazione Schienale 56
14.-Regolazione Poggiapiedi Seduta 57
15.-Chiusura Passeggino 57
16.-Cinture di Sicurezza 57
17.-Manutenzione 58
18.-Capottina Parapioggia 58
AVVERTENZA
Leggere attendamente queste istruzioni prima dell'uso e conservarle per futuro riferimento. Se non seguite queste istruzioni, la sicurezza del vostro bambino può essere compromessa.
Questo veicolo è destinato a bambini da 6 mesi e fino a 15 kg. Adatto ai bambini minori di 6 mesi unicamente con accessori approvati da JANE.
Conservare il manuale delle istruzioni per eventuali dubbi.
AVVERTENZA: Puito essere pericoloso lasciare il vostro bambino incustodito.
AVVERTENZA: Prima dell'uso assicurarsi che tutti i dispositivi di blocaggio siano innestati.
AVVERTENZA: Usare unsystema di ritenuta appena il bambino e in grado di stare seduto autonomamente.
AVVERTENZA: Questa seduta non è adatta a bambini di età inferiore ai 6 mesi.
AVVERTENZA: Ogni peso attaccato al manico influsce sulla stabilità della carrozzina/passeggino.
AVVERTENZA: Utilizzato sempre la cinghia spartigambe con la cintura.
AVVERTENZA: Prima dell'uso controllare che i dispositivi di fissaggio della navicella della carrozzina o del passeggino siano correttamente innestati.
AVVERTENZA: Questo prodotto non è progettato per corre o pattinare.
La massa massima consentita del cestino portaoggetti non cui mai superare quanto indicato sul cestino stesso (4kg)
Questa carrozzina dovrà servire per il trasporto di un solo bambino.
Nonutilizzare mai accessori non approvati da JANE, S.A.
I due punti di fissaggio laterali della seduta possono essere usati per il fissaggio di un'imbracatura supplementare (vedere i punti 27).
AVVERTENZA: Il bambino deve essere tenuto lontano delle parti mobili durante le operazioni di manipolazione effettuate da un adulto responsabile. L'apparizione di punti di taglio, compressione e intrappolamento sono inevitabili durante queste operazioni.
AVVERTENZA: è imprescindibile assicurarsi che il bambino venga tenuto lontano dal passeggino durante le azioni di chiusura e aperture. L'apparizione di punti di taglio, compressione e intrappolamento sono inevitabili durante queste operazioni.
AVVERTENZA: Non lasciare mai il bambino nel passeggino per salire o scopere le scale o quando si viaggio in un mezzo di trasporto.
AVVERTENZA: Non permettere mai al bambino di mettersi in piedi sul poggiapiedi o pedana.
AVVERTENZA: Non collocare peso sulla cappotta.
AVVERTENZA: Una volta azionato il freno assicurarsi che il passeggino sia rimasto frenato correttamente. Potrebbe essere necessario ruotare leggermente il passeggino affinché il freno ingrani in maniera ottima.
1.- APERTURA E MONTAGGIO INIZIALE
Liberare la sicura della chiusura e aprire il telaio 1 e 2 sino a sentire il "clic" dei bloccaggi principali. Montare le 2 ruote posteriori sul telaio 4 spingendo il pulsante centrale della ruota.
Introdurre la ruota anteriore spingendo il pulsante. 5 Sollevare lo schienale fino a portarlo in posizione verticale.6 Regolare l'inclinazione dell'impugnatura all'altezza desiderata.7
AVVERTENZA: É imprescindibile assicurarsi che il bambino venga tenuto lontano dal passeggino durante le azioni di chiusura e aperture. L'apparizione di punti di taglio, compressione e intrappolamento sono inevitabili durante queste operazioni.
Il vosto novo passeggino è dotato di una seduta reversible con cui il bambino più essere quello sedite sua rivolto nel senso di marcia si rivolto verso di voi. Quando il bambino è piccolo vorra passaggiare rivolto verso di voi; crescendo, invence, sare sempre più curioso di osservare il mondo davanti a se.
Azionare simultaneamente i due pulsanti di colore grigo e solvare la seduta aiutandosi con le alette laterali. 3 e 8a Una volta sganciata la seduta, tirare verso l'alto la maniglia situata sullo schienale per far staccare la parte anterioe. 9
4.- COME INSTALLARE LA SEDUTA RIVOLTA NEL SENSO DI MARCIA
Inserire contemporaneamente le aperture che si trovano ai due lati della seduta negli anticoraggi anteriors A1. 10 e 10a Tenedo ferma la seduta in A1, abbassare la parte posteriore della seduta fino a farla incastrare nei due anticoraggi posteriori A2. 11e 11a Assicurarsi che la seduta sia stata fissata correttamente al teliaio tirandola con delicatezza verso l'alto.
ATTENZIONE: Assicurarsi che i poggiapiedi della seduta si trovi in posizione orizzontale/parallela al seggiolino. In caso contrario, andrebbe a incastrarsi tra i tubi delle ruote anteriors impedendo il corretoggancio della seduta sul telaio.
5.-COME INSTALLARE LA SEDUTA RIVOLTA NEL SENSO CONTRARIO ALLA MARCIA
Inserire contemporaneamente le aperture che si trovano ai due lati della seduta negli anticoraggi posteriori A2. 12 e 12a Tenendo ferma la seduta in A2 abbassare la parte posteriore della seduta fino a farla incastrare nei da anticoraggi anteriori A1. 13 e 13a
As Sicurarsi che la seduta sua stata fissata correttamente al te laio tirandola con delicatezza verso l'alto.
6.-FRENI
Il passeggino è dotato di un sistema di freni che agisce simultaneamente su entrambé le ruote posteriori. Usario come freno di stazionamento ogni volta che se ne ravvisi la necessità, poichè è un importante elemento di sicurezza. 12
Per frenare schiacciare la leva del freno. 14a
Per disattivare il freno spingere la leva in avanti. 14b
Per regolare il freno:
In caso ci造血a necessita di una regolazione più precisa, segui- re leindicazioni della figura 14c
ATTENZIONE: Una volta azionato il freno posteriore, assicurarsi che il passeggino sia blocato correttamente. La parola STOP devese essere completeness visible 14. Potrebbe essere necessario roturate leggermente il passeggino perché il freno si inserisce in maniera ottimale.
7.-REGOLAIZIONE SOSPENSIONIREGULACION SUSPENSION
Le suspensioni posteriori hanno 2 posizioni di diversa direzzza. Per regolare le posizioni è necessario utilizzato una moneta. [19]
posizione morbida 19a
posizione dura 19b
8.- RUOTE GIREVOLI
Il passeggino è dotato di ruote girevoli direzionali, con la possibilità di bloccare la direzione.
Per attivare il blocco spingere il pulsante e, una volta che le ruote sono allineate
secondo I'asse longitudinale del passeggino, si bloccheranno automaticamente. 16
Per disattività il blocco della direzione, spingere il pulsante nel senso contrario. 16a.
9.- SMONTAGGIO RUOTE POSTERIORI
Per smontare le ruote posteriori tenere premuto il pulsante che si trovava sull'asse e tirare la ruota. 17
10.- MANICOTTO FRONTALE
Il manicotto frontale si monta sulla seduta, comeindicato nella fig.18
Per smontare il manicotto frontale, tirarlo premendo contemporaneamente i due pulsanti. 19 e 19a C'è la possibilità di staccare solo uno dei due estremi del manicotto, in modo da poter mettere a sedere il bambino con una mano sola.
AVVERTENZA: É imprescindibile assicurarsi che il bambino venga tenuto lontano dal passeggino durante le azioni di chiusura e apertura.
L'apparizione di puniti di taglio, comprese e intrappolamento sono inevitabili durante queste operazioni.
Il tetalo della carrozzina è dotato delsystema PRO-FIX, progettato per accogliere uno qualsi dei seguenti portabebé: Transporter, Matrix Light, Strata. 20
IlystemaPROFIXfaciliteral'accoppiamentoe l'extrazione diquestiaccessori al telao,in una maniera rapida,facile e sicura,fissandoli al telao.A tal fine seguire attentamente leistruzioni diquistiaccessori.
Per accederate alla zona in cui è installato sistema PRO-FIX, ri muovere i due tappi che tengono chiuso ilsysteme stesso.
ATTENZIONE: É necessario staccare la sdraietta dal telaio por po ter montare qualunque accessorio auto.
Posizione la capottina tra i tubi del manubrio e i lati dello schienale al di sotto delle sporgenze laterali. 21
Insertre la capottina facendo correre il perno per l'ancoraggio sulla guida che si trovava sul fianco dello schienale, fino a sentire un "clic". 21a e 21b
Una volta inserta la capottina, è possible modificare la sua posizione spostando gli archetti a seconda dell'inclinazione dello schienale.
13.- REGOLAZIONE SCHIENALE
Al fine di offrir la maggior comodità possibile per il bambino, lo schienale è dotato di un sistema di reclinazione. Le posizioni disponibili sono 3.
Per reclinarlo tirare versus l'alto la leva posteriore e contemporaneamente abbassare lo schienale fino alla posizione desiderata.
Por sollevare lo schienale non è necessario azionare la leva; basta spingere lo schienale fornì alla posizione desiderata. 28
Esiste una 4^a posizione extra dello schienale che si deve useare esclusivamente per chiudere il passeggino quando la seduta si trova rivolta nel senso di marcia. PerMETTERo lo schienale inquesta posizione è necessario tirare verso l'alto la leva posteriori e spinge萝 lo schienale in avanti fina a che non rimane bloccato.5
14.- REGOLAIZIONE POGGIAPIEDI SEDUTA
É possible regolareanche l'inclinazione del poggiapiedi in funzione della posizione in cui si desidera mettere il bambino nei diversi momenti.
Premere il pulsante A situato sui predelini, su entrambi i lati del passeggino, e contemporaneamente spostare il poggiapiedi verso il basso. 7
Per spostare il poggapiiedi verso l'alto non è necessario première il pulsante; basta semplicamente sollevarlo.
15.- CHIUSURA PASSEGGINO
La posizione consigliata per chiudere il passeggino è quella con la seduta rivolta nel senso di marcia.
Reclinare la seduta, azionando la leva, sino alla posizione di chiusura.5
Togliere dal cestino qualunque oggett che possa impedire la corretta chiusura del passeggino.
Disattivare il blocco della direzione delle ruote anteriors. 16
Liberare i blocaggi principali situati su entrambi i lati dell'impugnatura, iniziando il movimento di chiusura. 24
Richiudere il teloio fino a che non entra in azione la sicura di chiusura, spingere il predellino della seduta fino a che non resta in positioninge verticale e infine girare il manubrio. 25
É possible chiudere il passegginoanche se la seduta è montata rivolta nel senso contrario a quello di marcia.26
NOTA: è necessario rimuovere la capottina per chiudere il passeggino con la seduta rivolta nel senso contrario a quello di marcia. Inoltre, non bisogna mettere lo schienale in posizione di chiusura.
ATTENZIONE: Se si prova a chiudere il passeggino nella disattivare il blocco
della direzione delle ruote anteriors, si potrebbe causare la rot-tura di alcuni pezioni.
16.- CINTURE DI SICUREZZA
Il passeggino è dotato di un sistema di cinture di sicurezza, in modo tale che il vostro bambino sia sempre trattuato correttamente. Allacciare le cinture al bambino agli volta che si usa il passeggino. 27
La cintura passagamente le cinture pettorali sono regolabili in 2 posizioni. 28
17.- MANUTENZIONE
Mantenere le parti metalliche pulite e ben asciutte per evitarne l'ossidazione.
Lubricare regolamente le parti mobili e i mecanismi con uno spray a base di silicone. Non usare olio o grasso.
Per pulire le parti in plastica usare solo un detergente delicato e acqua tiepida.
Non esporre il rivestimento alla luce solare per lunghi periodi. Il rivestimento può essere smontato per consentirne il lavaggio.
18.- PARAPIOGGIA
La capottina parapioggia del vosto UNLIMIT è molto simplice da applicare: è sufficiente stenderla sopra la seduta e agganciar gli attacchi al teliao per sostenerla. Il parapioggia dispone di una picola finestre che più essere arrotolata e fissata con il velcro, in modo che il bambino possa guardare perché lo circonda in tutte libertà. 29
INDICE
Advertências
AVVERTENZA: è imprescindibile assicurarsi che il bambino venga tenuto lontano dal passeggino durante le azioni di chiusura e apertura. L'apparizione di puniti di taglio, compressione e intrappolamento sono inevitabili durante queste operazioni.
Per smontare le ruote posteriori tenere premuto il pulsante che si trovava sull'asse e tirare la ruota. 17
10. - PROTECTOR
