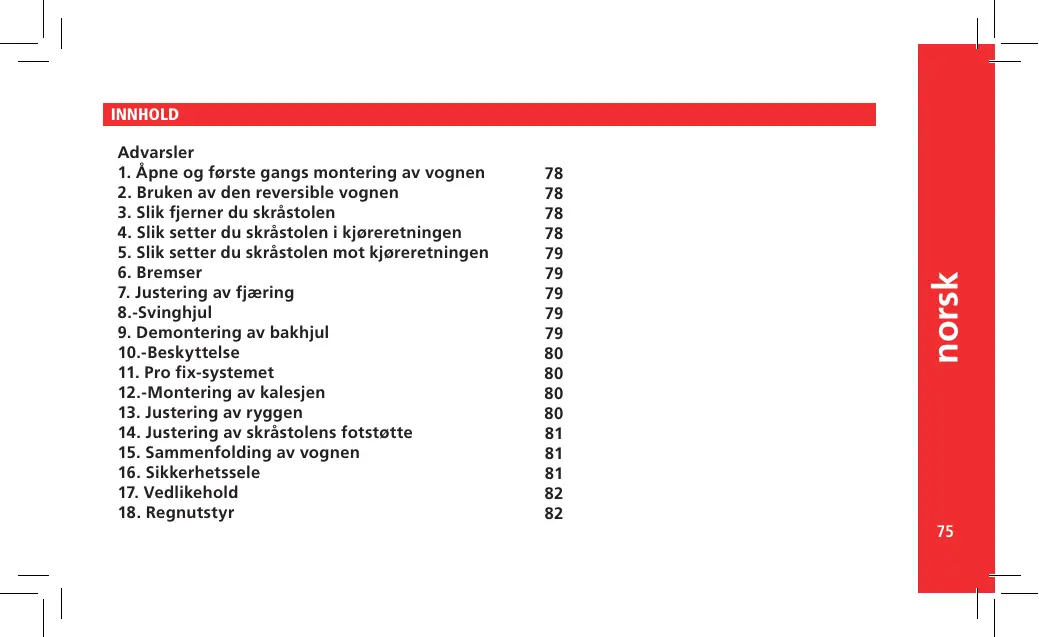

BRUKSANVISNING UNLIMIT JANE

1. Åpne og første gangs montering av vognen

2. Bruken av den reversible vognen

3. Slik fjerner du skråstolen

4. Slik setter du skråstolen i kjøreretningen

5. Slik setter du skråstolen mot kjøreretningen

7. Justering av fjæring

9. Demontering av bakhjul

11. Pro fix-systemet

12.-Montering av kalesjen

13. Justering av ryggen

14. Justering av skråstolens fotstøtte

Les instruksene nøye før du tar den i bruk og ta vare på disse for mulig bruk ved en senere anledning. Følger man ikke disse instruksene, kan barnets sikkerhet bli satt I fare. Denne barnevognen er for barn fra 6 måneder og opp til 15 kg. Kan brukes for barn under 6 måneder bare med tilbehør godkjent av JANÉ. Ta vare på bruksanvisningen. Den kan komme til nytte på et senere tidspunkt. ADVARSEL: Det kan være farlig å la barnet være uten tilsyn. ADVARSEL: Sjekk at alle blokkeringsmekanismene virker før du tar vognen i bruk. ADVARSEL: Bruk sele så snart barnet kan sitte på egenhånd. ADVARSEL: Denne barnevogna er ikke anbefalt for barn under 6 måneder. ADVARSEL: Enhver gjenstand som henges på styret kan få vognen ut av balanse. ADVARSEL: Du skal aldri bruke beltet mellom bena uten å feste mavebeltet. ADVARSEL: Sjekk at kurven og setet er korrekt festet før du tar vognen i bruk. ADVARSEL: Dette produktet er ikke designet for å løpe eller å skli med. Maksimal vekt tillatt i bærebagen skal aldri overstige vekten angitt i bagen (4 kg). Denne vognen kan kun brukes av ett barn. Bruk aldri ekstrautstyr som ikke er godtatt av JANÉ, S.A. De to festepunktene på siden av setet kan brukes til å feste en ekstra sele (Fig 27). ADVARSEL: Det er viktig å kontrollere at barnet holder seg unna vogna mens du folder den sammen eller åpner den. Under disse handlingene kommer nødvendigvis skjære- og klemmepunkter til syne. ADVARSEL: Du skal aldri la barnet være i vognen når du går opp eller ned trappene, eller under transport. ADVARSEL: Ikke plasser tunge gjenstander oppå overtrekket. ADVARSEL: Når bremsen står på, skal du kontrollere at bremsen faktisk bremser vogna. Det kan være at du må trille vogna litt for at bremsen skal gå i lås på best mulig måte. norsk ADVARSEL: Barnet skal holde seg borte fra bevegelige deler når disse blir håndtert av en ansvarlig voksen person. Under disse handlingene kommer nødvendigvis skjære- og klemmepunkter til syne. ADVARSEL: Du skal ikke tillate at barnet står på fotstøtten eller på trinnet.

1.- ÅPNING OG FØRSTE GANGS MONTERING UNLIMIT Frigjør sammenfoldingslåsen for å åpne vognen 1 og 2 helt til du hører et klikk i hovedblokkeringene. 3 Sett de to bakhjulene på vognen 4 ved å trykke på hovedknappen på hjulet. Sett i framhjulet ved å trykke knappen. 5 Skyv ryggstøtten helt til den står i vertikal posisjon. 6 Juster vinkelen på håndtaket til ønsket høyde. 7 4.- SLIK FESTER DU SKRÅSTOLEN I KJØRERETNINGEN ADVARSEL: Det er viktig å kontrollere at barnet holder seg unna vogna mens du folder den sammen eller åpner den. Under disse handlingene kommer nødvendigvis skjære- og klemmepunkter til syne.

Press de to grå trykknappene samtidig og løft skråstolen ved hjelp av de to sidehåndtakene. 8 og 8a Når den er fri, løft håndtaket til ryggstøtten opp for å frigjøre forparten. 9 Vognen er utstyrt med en reversibel skråstol som barnet kan sitte i, enten ved å se i kjøreretningen eller i motsatt retning, mot deg. Når barnet er lite, vil det se på deg. Etter hvert som det vokser, blir det stadig nysgjerrigere og har lyst til å se fremover i stedet for. Sett begge åpningene som finnes på begge sider av skråstolen samtidig i festene foran A1. 10 og 10a Hold skråstolen i A1 mens du skyver ned den bakre delen av skråstolen helt til den går i lås i de to bakre festene A2. 11 og 11a Kontroller at skråstolen er godt festet til vognen ved å løfte den forsiktig oppover. ADVARSEL: Kontroller at fotstøtten til skråstolen står i horisontal/parallell posisjon i forhold til setet. Hvis det ikke er slik, låses den fast mellom rørene til framhjulene og tillater ikke at skråstolen låser riktig på vognen. Sett begge åpningene som finnes på begge sider av skråstolen samtidig i festene foran A2. 12 og 12a Hold skråstolen i A2 mens du skyver ned den bakre delen av skråstolen helt til den går i lås i de to fremre festene A1. 13 og 13a Kontroller at skråstolen er godt festet til vognen ved å løfte den forsiktig oppover.

7.- JUSTERING AV FJÆRING

Bakhjulsfjæringen har to hardhetsposisjoner. Bruk en mynt for å justere posisjonene. 15 Mykere posisjon. 15a Hardere posisjon. 15b 8.- SVINGHJUL 6.- BREMSER Vognen er utstyrt med et bremsesystem som virker samtidig på begge bakhjulene. Bruk denne som parkeringsbrems når dette er mulig. Det er et viktig sikkerhetselement. 14 Trø på bremsepedalen for å bremse. 14a Skyv pedalen opp for å frigjøre bremsene igjen. 14b For å justere bremsen: Hvis det er nødvendig med finjustering, følg anvisningene i figur 14c ADVARSEL: Når bakbremsen står på, skal du kontrollere at bremsen faktisk bremser vogna. STOPP skal tydelig vises 14. Det kan være at du må trille vogna litt for at bremsen skal gå i lås på best mulig måte. Vognen er utstyrt med dreibare forhjul med selvstyring og har muligheten til å blokkere styringen. Trykk én gang på knappen når hjulene står parallelt i forhold til kjøreretningen for å blokkere styringen. Dette skjer da automatisk. 16 Hvis du vil fjerne blokkeringen på styringen, skyv knappen i motsatt retning. 16a norsk 5.- SLIK FESTER DU SKRÅSTOLEN I MOTSATT RETNING AV KJØRERETNINGEN

9.- DEMONTERING AV BAKHJUL

Hold nedtrykt trykknappen på akselen og trekk ut hjulet for å fjerne bakhjulene. 17

10.- BESKYTTELSESANORDNING UNLIMIT Beskyttelsesanordningen festes på skråstolen slik det fremgår av figur 18. Hvis du vil fjerne beskyttelsesanordningen, trekk i denne mens du trykker ned begge knappene samtidig 19 og 19a. Det finnes en mulighet til å frigjøre bare en av endene til beskyttelsesordningen for å sette barnet i skråstolen med bare én hånd. ADVARSEL: Barnet skal holde seg borte fra bevegelige deler når disse blir håndtert av en ansvarlig voksen person. Under disse handlingene kommer nødvendigvis skjære- og klemmepunkter til syne. 11.- PRO-FIX-SYSTEMET Rammen på vognen er utstyrt med PRO FIX-systemet, klart for å bruke følgende bærebager: Transporter, Matrix Light, Strata. 20 Systemet PRO-FIX gjør det raskt, enkelt og sikkert å sette på og ta av dette utstyret som festes direkte på rammen. Følg anvisningene på utstyret for å gjøre dette. Du må løfte de to pluggene som dekker dette systemet for å få tilgang til området til PRO-FIX-systemet. ADVARSEL: Det er nødvendig å demontere skråstolen til vognen for å sette på biltilbehør.

Plasser kallesjen mellom håndtaket og rørene til ryggstøttet under festet på sidene. 21 Sett den inn ved å skyve kallesjefestet i føringen som du finner på siden av ryggstøtten helt ned til du hører et klikk. 21a og 21b Når kallesjen er festet, kan du justere posisjonen ved å flytte bøylene i forhold til vinkelen på ryggstøtten.

13.- JUSTERING AV RYGGSTØTTE

Ryggstøtten er utstyrt med et justeringssystem for å gi barnet best mulig komfort. Dette har tre posisjoner. Trekk det bakre håndtaket opp mens du senker ryggstøtten til ønsket posisjon. 22 Hvis du vil sette ryggstøtten opp igjen, er det ikke nødvendig å bruke håndtaket. Du kan ganske enkelt skyve ryggstøtten oppover til ønsket posisjon. 23 Det finnes en ekstra posisjon på ryggstøtten som skal utelukkende brukes når du folder vognen sammen for å bruke skråstolen mot kjøreretningen. Det er nødvendig å trekke håndtaket opp og skyve det opp mot ryggstøtten helt til det står fastlåst for å komme til denne posisjonen. 5 Det er også mulig å justere posisjonen til fotstøtten slik at den kan tilpasses stillingen som barnet ønsker til enhver tid. Trykk knappen A i trinnet på hver side av vogna mens du beveger fotstøtten nedover. 7 Når du skal flytte den oppover, er det ikke nødvendig å trykke på knappen, skyv fotstøtten ganske enkelt opp.

15.- SAMMENFOLDING AV BARNEVOGN

Den optimale posisjonen for sammenfolding er med skråstolen i kjøreretningen. Sett skråstolen ned ved å bruke håndtaket helt til sammenfoldet posisjon. 5 Fjern alle gjenstander fra kurven som kan hindre at vognen foldes sammen. Fjern blokkeringen av styringen på framhjulene. 16 Frigjør hovedblokkeringene på begge sider av håndtaket ved å begynne sammenfoldingen. 24 Lukk vognen helt til sikringen for sammenfolding låses. Skyv trinnet på skråstolen helt til den kommer i vertikal posisjon. Til slutt snus håndtaket. 25 Det er også mulig folde vognen sammen med skråstolen montert mot kjøreretningen. 26 MERK! Du skal ta av kallesjen for å folde vognen sammen med skråstolen mot kjøreretningen. I tillegg må du ikke sette ryggstøtten i posisjon for sammenfolding. ADVARSEL: Hvis du forsøker å folde sammen vognen uten å fjerne blokkeringen av styringen på framhjulene, kan det føre til at du ødelegger noen deler. 16.- SIKKERHETSSELE Vognen er utstyrt med en sikkerhetssele for at barnet ditt alltid skal sitte sikkert. Juster alltid beltet til barnet når du bruker vogna. 27 Beltet i skrittet og skulderbeltene kan justeres i to posisjoner. 28 norsk 14.- JUSTERING AV FOTSTØTTE SKRÅSTOL
