MANUALE UTENTE VENUX 200VO Stamos

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

1. Simboli

Consultare le istruzioni per l'uso.

Prodotto riciclabile.

Soddisfa i requisiti delle norme di sicurezza pertinenti.

Indossare indumenti protettivi che proteggano tutto il corpo.

Attenzione! Indossare guanti di protezione.

Indossare occhiali protettivi

Indossare la protezione dei piedi

Attenzione! La superficie calda può causare ustioni!

Attenzione! Rischio di incendio o esplosione.

Attenzione! Vapori nocivi, pericolo di avvelenamento. I gas e i fumi possono essere pericolosi per la salute. Durante il processo di saldatura vengono rilasciati gas e fumi di saldatura. L'inalazione di queste sostanze può essere pericolosa per la salute.

Usare una maschera per saldatura con il livello appropriato di oscuramento del filtro.

ATTENZIONE! Radiazioni nocive dell'arco di saldatura

Non toccare le parti in tensione

ATTENZIONE! Le illustrazioni contenute in questo manuale di istruzioni sono solo di riferimento e potrebbero differire dal prodotto reale in alcuni dettagli.

2. Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Saldatrice MMA
Modello	VENUX 200VO
Tensione nominale in ingresso [V] / frequenza [Hz]	230/50
Tipo di saldatura	MMA/Lift TIG
Intervallo di corrente di saldatura MMA [A]	20-200
Gamma di corrente di saldatura TIG Lift [A]	20-200
Corrente di saldatura in un ciclo di lavoro del 100% [A]	155
Corrente di saldatura in un ciclo di lavoro del 60% [A]	200
Tensione a vuoto [V]	62
Arc force	0-100
Hot start	0-100
Raffreddamento della custodia	Ventilatore
Classe IP	IP21S
Classe di isolamento	F
Conformità alla norma EN CEI 60974-1
Dimensioni (larghezza x profondità x altezza) [cm]	370×130×230
Peso [kg]	4,9

3. Descrizione generale

Il manuale ha lo scopo di assistere nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QUESTO MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire il funzionamento lungo e affidabile del dispositivo, assicurarsi di utilizzarlo e mantenerlo correttamente seguendo le linee guida contenute in questo manuale di istruzioni. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnico e della possibilità di ridurre il rumore, l'unità è progettata e costruita in modo tale che i rischi derivanti dalle emissioni acustiche siano ridotti al livello più basso possibile.

4. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi o mortali.

Il termine “dispositivo” o “prodotto” nelle avvertenze e nella descrizione delle istruzioni si riferisce a:

Saldatrice MMA

4.1. Indicazioni generali

a) Abbi cura della tua sicurezza e di quella di terzi leggendo e seguendo le linee guida contenute in questo manuale.
b) Solo il personale qualificato può avviare, utilizzare, maneggiare e riparare l'apparecchio.
c) Il dispositivo non deve essere utilizzato per scopi diversi da quelli a cui è destinato.
d) Durante il funzionamento l'apparecchio genera attorno a sé un campo elettromagnetico che può causare il malfunzionamento degli impianti medici, ad es. pacemaker, ecc.
e) È vietato puntare la maniglia di saldatura verso se stessi, altre persone e animali.
f) Assicurare un servizio e una manutenzione regolari.
g) Scollegare l'unità dalla rete elettrica prima di qualsiasi regolazione, manutenzione, sostituzione degli ugelli, ecc.
h) Non utilizzare il prodotto con la custodia rimossa.
i) Smaltire tutti i rifiuti di saldatura in conformità con le normative locali.

4.2. Linee guida per la messa in sicurezza dei lavori a rischio di incendio

La preparazione dell'edificio e dei locali per i lavori a rischio di incendio consiste in:

a) la pulizia dei locali o delle aree in cui il lavoro deve essere eseguito da tutti i materiali combustibili e dallo sporco;
b) spostare a distanza di sicurezza tutti gli oggetti infiammabili e non infiammabili presenti negli imballaggi infiammabili;
c) proteggere i materiali non asportabili ricoprendoli, ad esempio, con lamiere, cartongesso, ecc. contro gli effetti, ad esempio, degli spruzzi di saldatura;
d) controllare che i materiali o gli oggetti suscettibili di accensione nelle stanze adiacenti non richiedano precauzioni locali;
e) sigillare con materiali non infiammabili eventuali fori passanti di installazione, ventilazione, ecc., ubicati nelle vicinanze del luogo di lavoro;
f) proteggere da schizzi di saldatura o danni meccanici tutti i cavi elettrici, del gas e di installazione con isolamento infiammabile, purché rientrino nell'intervallo di rischio causato da lavori a rischio di incendio;
g) verificare se in quel giorno non siano stati eseguiti lavori di verniciatura o altri lavori con sostanze infiammabili.

Le scintille possono causare incendi

Le scintille della saldatura possono causare incendi, esplosioni e ustioni alla pelle non protetta. Indossare guanti da saldatore e indumenti protettivi durante la saldatura. Rimuovere o mettere in sicurezza tutti i materiali e le sostanze infiammabili dall'area di lavoro. Non saldare contenitori o serbatoi chiusi che hanno contenuto liquidi infiammabili. Tali contenitori o serbatoi devono essere lavati prima della saldatura per rimuovere i liquidi infiammabili. Non saldare vicino a gas, vapori o liquidi infiammabili. Le attrezzature antincendio (coperte e estintori a polvere o a neve carbonica) devono essere collocate vicino al posto di lavoro in un luogo visibile e facilmente accessibile.

La bombola può esplodere

Usare solo bombole di gas approvate e un regolatore correttamente funzionante. La bombola deve essere trasportata e conservata in posizione verticale. Proteggere le bombole da fonti di calore, urti e danni meccanici. Mantenere tutti i componenti del sistema del gas in buone condizioni: bombola, tubo, raccordi, regolatore.

I materiali saldati possono bruciare

Non toccare mai le parti saldate con parti del corpo non protette. Usare sempre guanti da saldatore e pinze quando si tocca e si sposta il materiale saldato.

4.3. Preparazione del posto di lavoro per la saldatura

Attenzione! La saldatura può provocare un incendio o un'esplosione.

a) Rispettare le norme di salute e sicurezza per i lavori di saldatura e dotare il posto di lavoro di un estintore adeguato
b) È vietato saldare in luoghi in cui materiali infiammabili possono prendere fuoco.
c) È vietata la saldatura in atmosfera contenente una miscela esplosiva di gas, vapori, nebbie o polveri infiammabili con aria.
d) Rimuovere tutti i materiali infiammabili entro un raggio di 12 m dal luogo di saldatura e, se ciò è impossibile, coprire i materiali infiammabili con una copertura non infiammabile.
e) Adottare misure precauzionali contro scintille e particelle metalliche incandescenti.
f) Tenere presente che scintille o schegge di metallo caldo possono penetrare attraverso fessure o aperture di cappucci, coperture o schermi protettivi.
g) Non saldare serbatoi o fusti che contengono o hanno contenuto sostanze infiammabili. Non saldare nemmeno nelle loro vicinanze.
h) Non saldare serbatoi sotto pressione, linee di pressione o serbatoi a pressione.
i) Fornire sempre una ventilazione sufficiente.
j) Assicurati di essere in una posizione stabile prima di iniziare a saldare.

4.4. Dispositivi di protezione personale

Attenzione! Le radiazioni dell'arco elettrico possono danneggiare la vista o la pelle del corpo.

a) Durante la saldatura, indossare indumenti protettivi puliti e privi di olio in materiale non infiammabile e non conduttivo (pelle, cotone spesso), guanti di pelle, stivali alti e un cappuccio protettivo.
b) Prima di saldare, eliminare eventuali oggetti infiammabili o esplosivi come accendini e fiammiferi a propano-butano.
c) Utilizzare una protezione per il viso (elmetto o scudo) e coprire gli occhi con una protezione adatta alla vista del saldatore e alla corrente di saldatura. Gli standard di sicurezza suggeriscono una tinta n. 13 per qualsiasi amperaggio inferiore a 300 A. È possibile utilizzare tinte di schermatura inferiori se l'arco è coperto dal pezzo da saldare.
d) Utilizzare sempre occhiali di sicurezza omologati con protezione laterale sotto il casco o altra protezione.
e) Utilizzare schermi sul posto di lavoro per proteggere gli altri da abbagliamenti o schizzi.
f) Indossare sempre tappi per le orecchie o altre protezioni acustiche contro il rumore eccessivo e per evitare che gli schizzi entrino nelle orecchie.
g) Gli astanti devono essere avvertiti di non guardare un arco elettrico.

4.5. Protezione contro le scosse elettriche

Attenzione! La scossa elettrica può essere fatale.

a) Collega il cavo di alimentazione alla presa più vicina e disponilo in modo pratico e sicuro. Si deve evitare la posa incauta del cavo sul pavimento nell'area di saldatura, poiché questo può portare a scosse elettriche o incendi.
b) Il contatto con parti elettricamente cariche può provocare scosse elettriche o gravi ustioni.
c) L'arco elettrico e l'area di lavoro si caricano elettricamente quando scorre corrente.
d) Anche il circuito di ingresso e i circuiti interni dell'unità sono sotto tensione quando l'alimentazione è accesa.
e) Non toccare i componenti sotto tensione.
f) Indossare guanti asciutti, senza buchi, isolati e indumenti protettivi.

g) Utilizzare sul pavimento tappetini isolanti o altri rivestimenti isolanti sufficientemente grandi da impedire il contatto tra il corpo e l'oggetto o il pavimento.
h) Non toccare l'arco elettrico.
i) Spegnere l'alimentazione prima di maneggiare, pulire o sostituire l'elettrodo.
j) Assicurarsi che il cavo di messa a terra sia collegato correttamente e che la spina sia correttamente inserita nella presa con messa a terra. Una messa a terra inadeguata del dispositivo può causare pericolo per la vita o la salute.
k) Controllare regolarmente i cavi di alimentazione per danni o mancanza di isolamento. Un cavo danneggiato deve essere sostituito. Una riparazione incauta dell'isolamento può causare la morte o la perdita della salute.
I) Spegnere il dispositivo quando non in uso.
m) Il cavo non deve essere avvolto attorno al corpo.
n) Il pezzo deve essere adeguatamente messo a terra.
o) Possono essere utilizzati solo accessori in buone condizioni.
p) Le parti danneggiate del dispositivo devono essere riparate o sostituite. Usare un'imbracatura di sicurezza quando si lavora in altezza.
q) Tutte le attrezzature e gli articoli di sicurezza devono essere conservati in un unico posto.
r) Tenere la punta dell'impugnatura lontana dal proprio corpo quando il grilletto è attivato.
s) Collegare il cavo di massa al pezzo da lavorare o il più vicino possibile ad esso (ad esempio al banco di lavoro).
t) La pinza deve essere isolata se non collegata al pezzo da lavorare, per evitare il contatto con il metallo.
u) Il prodotto è progettato per uso interno. Tuttavia, se è stato esposto all'umidità o alla pioggia, è necessario verificare che non penetrino gocce d'acqua che potrebbero provocare un incidente.
v) Non permettere che l'unità si bagni.

Attenzione! Quando il cavo di alimentazione è scollegato, il dispositivo potrebbe essere ancora sotto tensione.

a) Dopo aver spento il dispositivo e scollegato il cavo di tensione, controllare la tensione sul condensatore d'ingresso e assicurarsi che il valore della tensione sia zero, altrimenti non toccare i componenti del dispositivo.

ATTENZIONE Sebbene l'apparecchio sia stato progettato per essere sicuro, con adeguate protezioni e nonostante l'uso di funzionalità di sicurezza aggiuntive per l'utente, esiste comunque un leggero rischio di incidenti o lesioni durante la movimentazione dell'apparecchio. Si consiglia di usare cautela e buon senso nell'utilizzo.

4.6. Gas e fumi

Attenzione! Il gas può essere pericoloso per la salute o portare alla morte!

a) Mantenere sempre una distanza dall'uscita del gas.
b) Durante la saldatura prestare attenzione al ricambio d'aria, evitando l'inalazione di gas.
c) Rimuovere le sostanze chimiche (grassi, solventi) dalla superficie dei pezzi in lavorazione poiché bruciano ad alta temperatura, sprigionando fumi velenosi.
d) La saldatura di parti zincate è consentita solo con un'aspirazione efficiente con filtrazione e fornitura di aria pulita. I vapori di zinco sono molto tossici e il sintomo dell'avvelenamento è la cosiddetta febbre da zinco.

5. Istruzioni per l'uso

5.1. Indicazioni generali

a) Il dispositivo deve essere utilizzato in conformità allo scopo previsto, nel rispetto delle norme di salute e sicurezza e delle restrizioni risultanti dai dati di targa (livello IP, ciclo di lavoro, tensione di alimentazione, ecc.).
b) Non aprire l'unità poiché ciò annullerà la garanzia; inoltre, l'esplosione delle parti esposte potrebbe causare lesioni.
c) Il produttore non sarà responsabile per modifiche tecniche dell'apparecchiatura o danni materiali derivanti dall'introduzione di tali modifiche.
d) In caso di malfunzionamento dell'apparecchiatura, contattare il centro assistenza.
e) Non coprire le fessure di ventilazione dell'apparecchio: posizionare la saldatrice a una distanza di 30 cm dagli oggetti circostanti.
f) Il saldatore non deve essere tenuto sotto il braccio o vicino al corpo.
g) Non installare l'apparecchiatura in ambienti con ambiente aggressivo, elevata polverosità e in prossimità di dispositivi con elevata emissione di campi elettromagnetici.
h) Tenere le dita, i capelli e gli indumenti lontani dalla ventola in rotazione.
i) L'apparecchio deve essere collegato a terra durante il funzionamento.
j) Quando il LED di sovraccarico termico si accende durante il funzionamento dell'apparecchio, interrompere immediatamente il funzionamento e attendere che l'apparecchio si raffreddi.
k) Quando l'apparecchio viene utilizzato per un lungo periodo o con corrente elevata, interrompere l'alimentazione solo dopo che l'apparecchio si è raffreddato.
I) Non spegnere l'apparecchio durante la saldatura!
m) Mantenere l'unità regolarmente e pulire l'interno dell'unità dalla polvere.

5.2. Collegamento del dispositivo

5.2.1. Collegare la corrente

a) L'apparecchiatura deve essere collegata da una persona qualificata. Inoltre, una persona con le qualifiche necessarie dovrebbe controllare che la messa a terra e l'installazione elettrica, compreso il sistema di protezione, siano conformi alle norme di sicurezza e funzionino correttamente.
b) Posizionare l'attrezzatura vicino al posto di lavoro.
c) Per collegare l'unità evitare cavi troppo lunghi.
d) Le saldatrici monofase devono essere collegate ad una presa dotata di un perno di messa a terra.
e) Le saldatrici alimentate da rete trifase vengono consegnate senza spina, è necessario procurarsi tale spina e far eseguire l'installazione da una persona qualificata.

ATTENZIONE! Il dispositivo può essere utilizzato solo se collegato a un'installazione con un fusibile funzionante.

5.2.2. Collegamento del gas

a) Le bombole di gas devono essere posizionate lontano dal pezzo da lavorare e assicurate contro la caduta.
b) Il connettore del gas della saldatrice deve essere collegato alla bombola o al sistema del gas con un tubo adeguato e un regolatore con controllo del flusso del gas. Attenzione! È inaccettabile usare i riduttori di rete per le bombole e viceversa. Tale sostituzione può provocare danni al riduttore e lesioni personali.
c) L'uso parsimonioso del gas prolunga il tempo di saldatura.

6. Panoramica del Prodotto

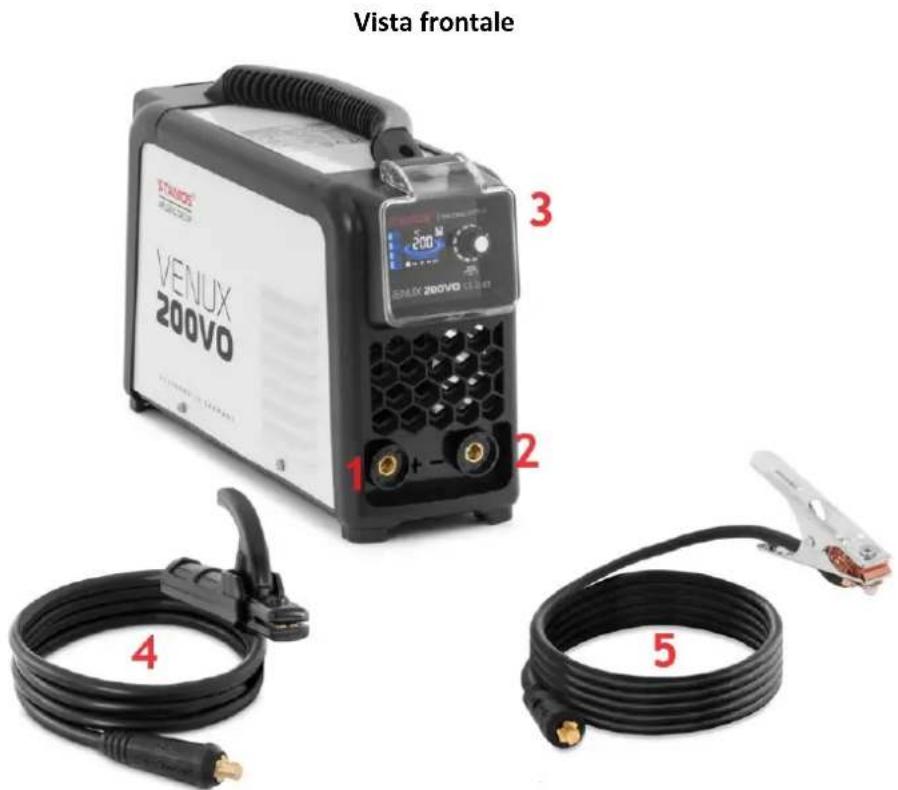

Vista frontale STAMOS VENUX 200VO 1 2 3 VENUX 200VO 4 5

1 - Terminale di uscita "+" / 2 - Terminale di uscita "-" / 3 - Pannello di controllo / 4 - Cavo con portaelettrodo / 5 - Filo di terra

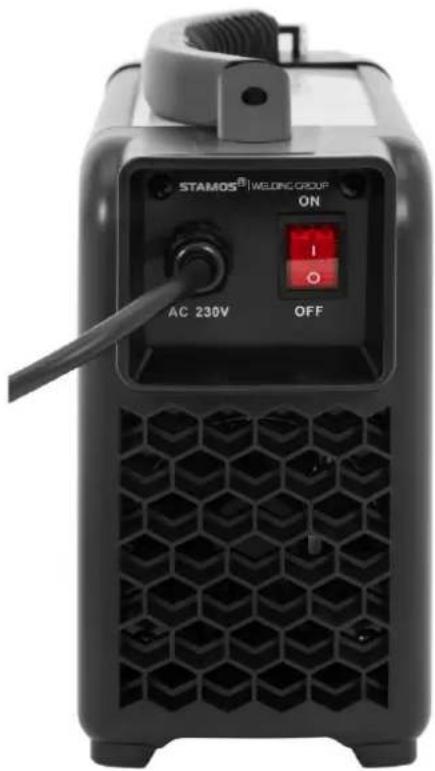

Vista posteriore

STAMOS® WELDING GROUP ON AC 230V OFF

ON/OFF – interruttore di accensione/spegnimento

Pannello di controllo

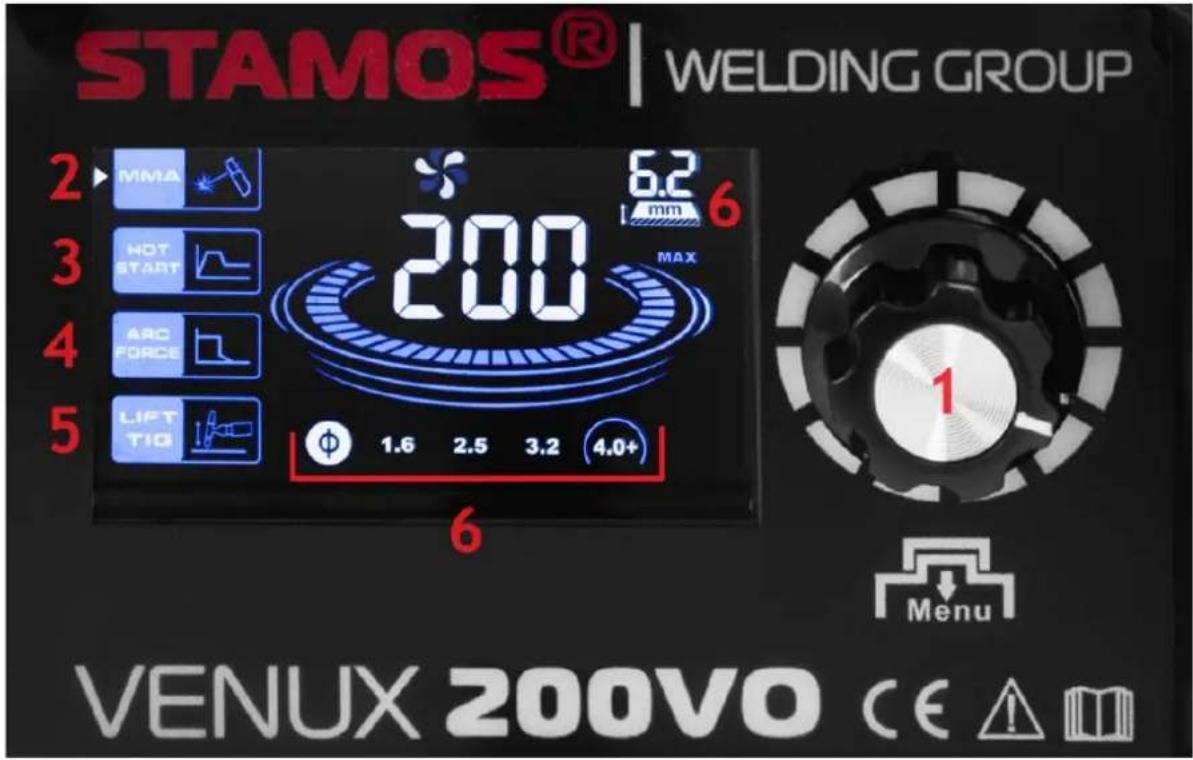

STAMOS® | WELDING GROUP 2 MPA 6.2 6 3 NOT START MAX 4 ARC FORCE 5 LIFT TIQ 1.6 2.5 3.2 4.0+ 6 1 Menu VENUX 200VO CE

1 - Manopola/pulsante impostazione parametri di saldatura.

All'accensione la saldatrice indica il MMA modalità (2), la manopola viene utilizzata per impostare il MMA corrente di saldatura del ciclo (20-200 A).

Dopo aver premuto la manopola/pulsante (1) la saldatrice entra nel START modalità di impostazione dei parametri (0-100).

Dopo un'altra pressione della manopola/pulsante (1) la saldatrice entra nella modalità di impostazione del parametro ARC FORCE (0-100).

Se si preme nuovamente la manopola/pulsante (1), la saldatrice entrerà nella modalità di impostazione del LIFT TIO modalità. - impostazione della corrente di saldatura (20-200 A).

2- modalità Lavoro.

3-START impostazione del parametro (0-100).

4- FORCE impostazione parametro (0-100)

5- TIG modalità Lavoro; richiede un cavo di saldatura separato con torcia (non compreso nella fornitura).

6 - Diametri elettrodi consigliati cm MMA modalità di saldatura - all'aumentare della corrente di saldatura aumenta il diametro dell'elettrodo, presentazione grafica dei diametri suggeriti:

1,6 mm: 20 – 99 A

Φ 2,5 mm: 100 - 139 A

Φ 3,2 mm: 140 - 179 A

Φ 4 mm e oltre: 180 – 200 A

7. Collegamento dei cavi

ATTENZIONE! Il collegamento dei cavi al dispositivo deve essere effettuato con l'alimentazione scollegata e il dispositivo spento.

Modalità di saldatura MMA:

1) Collegare il cavo di saldatura alla connessione contrassegnata con "+" e girare la spina del cavo per fissare la connessione.
2) Collegare il cavo di terra alla connessione contrassegnata con "-" e girare la spina del cavo per fissare la connessione.
3) Collegare il cavo di alimentazione e accendere la corrente.
4) Collegare il filo di terra al pezzo da lavorare. Una volta completati questi passaggi, la saldatura può iniziare.

ATTENZIONE! La polarità dei cavi può variare! Tutte le informazioni sulla polarizzazione

devono essere riportate sulla confezione fornita dal produttore dell'elettrodo!

Modalità di saldatura LIFT TIG:

Polarità dei cavi di saldatura TIG

La polarità negativa viene utilizzata nella maggior parte delle operazioni di saldatura TIG. La torcia di saldatura è collegata al polo negativo e la pinza di terra al polo positivo. In questo modo si riduce l'usura dell'elettrodo e aumenta la quantità di calore immagazzinata nel materiale saldato.

Innesco dell'arco nel metodo TIG LIFT

Per accendere l'arco di saldatura nel metodo TIG LIFT, svitare la valvola sull'impugnatura, premere il pulsante, quindi strofinare delicatamente l'elettrodo di tungsteno sul pezzo da lavorare e sollevare leggermente la torcia in modo che l'arco si accenda. Rilasciando il pulsante si termina il processo di saldatura (in modalità 2T).

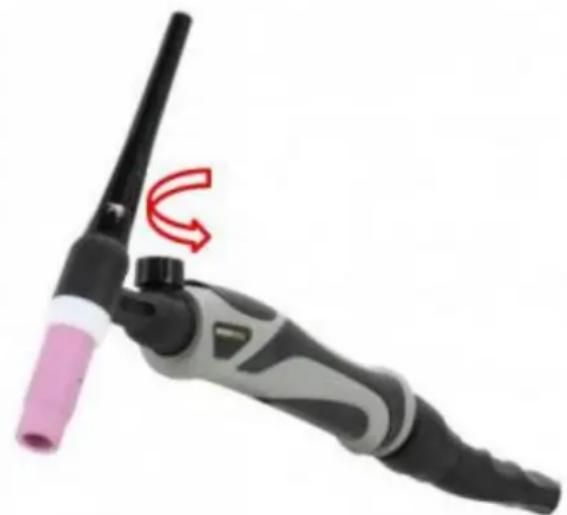

Un esempio di torcia di saldatura per il metodo TIG lift con valvola di controllo del gas nella torcia.

ATTENZIONE! La torcia TIG non è un accessorio standard del kit.

8. Funzionamento del dispositivo

Collegare i cavi di saldatura come sopra descritto e in base alla modalità operativa selezionata.

Accendere la saldatrice con l'interruttore principale.

Impostare i parametri di funzionamento desiderati con la manopola/pulsante (1).

La saldatrice è pronta per il funzionamento.

Una volta terminato il lavoro di saldatura, spegnere la saldatrice tramite l'interruttore principale, attendere che la macchina si sia raffreddata e quindi staccare la spina di alimentazione dalla presa di corrente.

9. Smaltimento dell'imballaggio

Si prega di conservare tutto il materiale di imballaggio (cartone, reggette di plastica e polistirolo espanso) per garantire che l'unità sia protetta durante la spedizione, qualora fosse necessario inviarla ad un centro di assistenza!

10. Trasporto e stoccaggio

Durante il trasporto, proteggere il dispositivo dagli urti e dal ribaltamento e non metterlo "a testa in giù". Conservare il dispositivo in una stanza ben ventilata dove sia presente aria secca e non ci siano gas corrosivi.

11. Pulizia e manutenzione

a) • Estrarre la spina di alimentazione e raffreddare completamente il dispositivo prima di ogni pulizia e quando il dispositivo non è in uso.
b) Usare solo agenti non corrosivi per la pulizia della superficie.
c) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
d) Assicurarsi che l'acqua non penetri dalle aperture dell'alloggiamento.
e) Pulire le aperture di ventilazione con una spazzola e aria compressa.
f) Dopo ogni pulizia, tutti i componenti devono essere asciugati bene prima di utilizzare nuovamente l'apparecchio.
g) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
h) Rimuovere regolarmente la polvere con aria compressa asciutta e pulita.
i) La macchina deve essere protetta dall'acqua e dall'umidità.
j) La macchina non deve essere posizionata su una superficie riscaldata.
k) Conservare la macchina in una stanza asciutta e pulita.

12. Ispezione regolare del dispositivo

La manutenzione periodica è necessaria affinché l'unità funzioni correttamente.

ATTENZIONE: Spegnere l'unità e scollegarla dall'alimentazione prima di effettuare la manutenzione.

Controlli regolari	Manutenzione ordinaria di 6 mesi
- Sostituisci le etichette illeggibili- Controllare il funzionamento di tutti gli interruttori.- Controllare che la ventola funzioni correttamente e che l'aria fuoriesca dalla parte posteriore della macchina	- Soffiare l'unità con aria secca e pulita sotto pressione.
- Fare attenzione a vibrazioni, rumori, odori e perdite di gas eccessivi durante il funzionamento- Verificare che i fili del bruciatore o di terra non siano bruciati- Verificare che eventuali collegamenti elettrici non siano bruciati- Verificare che il cavo di alimentazione non sia danneggiato.	- Controllare i collegamenti elettrici della striscia di ingresso/uscita per serrarli o sostituire le viti arrugginite.
