BRUKSANVISNING VENUX 200VO Stamos

Rør ikke ved strømførende dele

4.4. Personlige beskyttelsesforanstaltninger

Obs! Lysbuestråling kan skade synet eller kroppens hud.

Φ 4 mm og mere: 180 - 200 A

10. Transport og opbevaring

11. Rengøring og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i bruksanvisningen, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

1. Symboler

Gjør deg kjent med bruksanvisningen.

Resirkulerbart produkt.

Produktet oppfyller kravene i relevante sikkerhetsstandarder.

Bruk verneklær som beskytter hele kroppen.

OBS!!! Bruk vernehansker.

Bruk vernebriller.

Bruk vernesko.

OBS!!! En varm overflate kan forårsake brannsår.

OBS!!! Fare for brann eller eksplosjon.

OBS!!! Skadelige damper, fare for forgiftning. Gasser og damper kan være helsefarlige. Under sveising frigjøres det sveisegass og røyk. Innånding av disse stoffene kan være helsefarlig.

Det bør brukes en sveisemaske med et passende mørkt filter.

OBS!!! Skadelig stråling fra sveisebuen

Ikke berør strømførende deler

OBS!!! Illustrasjonene i denne bruksanvisningen er kun ment som referanse og kan avvike fra det faktiske produktet i enkelte detaljer.

2. Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	MMA sveiser
Modell	VENUX 200VO
Nominell inngangsspenning [V] / frekvens [Hz].	230/50
Type sveising	MMA / Løft TIG
Strømområde for MMA-sveising [A]	20-200
Løft TIG-sveisestrømområde [A]	20-200
Sveisestrøm ved 100 % intermittens [A].	155
Sveisestrøm ved 60 % intermittens [A].	200
Tomgangsspenning [V]	62
Arc force 0-100
Hot Start	0-100
Kjøling av kabinettet	Vifte
IP-klasse IP21S
Isolasjonsklasse	F
Overholdelse av standard	EN IEC 60974-1
Dimensjoner (bredde x dybde x høyde) [cm].	370 x 130 x 230
Vekt [kg]	4.9

3. Generell beskrivelse

Bruksanvisningen er ment som hjelp til sikker og pålitelig bruk. Produktet er utformet og produsert i henhold til strenge tekniske indikasjoner, ved bruk av de nyeste teknologier og komponenter, og opprettholder de høyeste kvalitetsstandarder.

LES OG FORSTÅ DENNE BRUKSANVISNINGEN N∅YE F∅R DU STARTER ARBEIDET.

For å sikre at apparatet fungerer lenge og pålitelig, må du sørge for å bruke og vedlikeholde det på riktig måte i henhold til retningslinjene i denne bruksanvisningen. Tekniske opplysninger og spesifikasjoner i denne bruksanvisningen er aktuelle. Produsenten forbeholder seg retten til å gjøre endringer for å forbedre kvaliteten. Under hensyntagen til den tekniske utviklingen og muligheten for å redusere støy, er enheten designet og bygget på en slik måte at risikoen som følge av støyutslipp reduseres til et lavest mulig nivå.

4. Sikkerhet ved bruk

OBS!!! Les alle sikkerhetsadvarsler og instruksjoner. Hvis advarslene og instruksjonene ikke, kan det føre til elektrisk støt, brann og/eller alvorlig personskade eller død.

Begrepet "enhet" eller "produkt" i advarslene og beskrivelsen i bruksanvisningen refererer til: MMA sveiser

4.1. Generelt

a) Ta vare på din egen og andres sikkerhet ved å lese og følge retningslinjene i denne håndboken.
b) Kun kvalifiserte personer har lov til å ta i bruk, betjene, håndtere og reparere apparatet.
c) Apparatet må ikke brukes til andre formål enn det det er beregnet for.
d) Under drift genererer apparatet et elektromagnetisk felt rundt seg, noe som kan føre til at medisinske implantater, f.eks. pacemakere, ikke fungerer som de skal.
e) Det er forbudt å rette sveisehåndtaket mot deg selv, andre mennesker og dyr.
f) Sørg for regelmessig service og vedlikehold.
g) Koble enheten fra strømforsyningen før justering, vedlikehold, utskifting av dyser osv.
h) Produktet må ikke brukes när huset er fjernet.
i) Alt sveiseavfall skal kasseres i henhold til lokale forskrifter.

4.2. Retningslinjer for sikring av brannfarlig arbeid

Forberedelse av bygningen og rommene for brannfarlige arbeider består i:

a) rengjøre rommene eller stedene der arbeidet skal utføres for brennbare materialer og forurensning;
b) Flytt alle brennbare og ikke-brennbare gjenstander i brennbar emballasje til sikker avstand;
c) beskytte materialer som ikke kan fjernes ved å dekke dem til med f.eks. metallplater, gipsplater osv. mot påvirkning fra f.eks. sveisesprut;
d) kontrollere om materialer eller gjenstander som kan antennes i tilstøtende rom ikke krever lokal beskyttelse;
e) tette alle gjennomgående hull i installasjoner, ventilasjon osv. i nærheten av arbeidsstedet med ikke-brennbare materialer;
f) Beskytt alle elektriske kabler, gasskabler og installasjonskabler med brennbar isolasjon mot sveisesprut eller mekaniske skader, forutsatt at de befinner seg innenfor risikoområdet for brannfarlige arbeider;
g) kontrollere at det ikke ble utført malerarbeid eller annet arbeid med brannfarlige stoffer denne dagen.

Gnister kan forårsake brann

Sveisegnister kan forårsake brann, eksplosjoner og brannskader på ubeskyttet hud. Bruk sveisehansker og verneklær når du sveiser. Fjern eller sikre alle brennbare materialer og stoffer fra arbeidsområdet. Ikke sveis lukkede beholdere eller tanker som har inneholdt brennbare væsker. Slike beholdere eller tanker bør spyles før sveising for å fjerne brennbare væsker. Ikke sveis i nærheten av brennbare gasser, damper eller væsker. Brannslokkingsutstyr (branntepper og pulver- eller snøslukkere) skal være plassert i nærheten av arbeidsområdet på et synlig og lett tilgjengelig sted.

Sylindere kan eksplodere

Bruk kun godkjente gassflasker og en korrekt fungerende regulator. Flasker skal transporteres, lagres og plasseres stående. Beskytter flaskene mot varme, velting og mekaniske skader. Hold alle deler av gassinstallasjonen i god stand: flaske, slange, koblinger, regulator.

Sveisede materialer kan forårsake brannskader

Berør aldri sveisede deler med ubeskyttede kroppsdeler. Bruk alltid sveisehansker og tang når du berører eller flytter sveiset materiale.

4.3. Klargjøring av arbeidsplassen for sveising

OBS!!! Sveising kan forårsake brann eller eksplosjon.

a) Følg helse- og sikkerhetsforskriftene for sveisearbeid, og utstyr arbeidsplassen med et egnet brannslukningsapparat.
b) Det er forbudt å sveise på steder der brennbare materialer kan antennes.
c) Sveising i en atmosfære som inneholder en eksplosiv blanding av brennbare gasser, damper, tåke eller støv med luft er forbudt.
d) Fjern alle brennbare materialer innenfor en radius på 12 m fra sveisestedet, og hvis dette ikke er mulig, dekk til de brennbare materialene med et ikke-brennbart deksel.
e) Ta forholdsregler mot gnister og glødende metallpartikler.
f) Vær oppmerksom på at gnister eller varme metallsplinter kan trenge gjennom spalter eller åpninger i beskyttelseshetter, deksler eller skjermer.
g) Ikke sveis tanker eller fat som inneholder eller har inneholdt brennbare stoffer. Det er også forbudt å sveise i deres nærhet.
h) Ikke sveis trykksatte tanker, trykkledninger eller trykktanker.
i) Sørg alltid for tilstrekkelig ventilasjon.
j) Sørg for at du er i en stabil posisjon før du begynner å sveise.

4.4. Personlig verneutstyr

OBS!!! Lysbuestråling kan skade øynene eller huden på kroppen.

a) Bruk rene, oljefrie verneklær av ikke-brennbart og ikke-ledende materiale (lær, tykk bomull), lærhansker, høye støvler og beskyttelseshette når du sveiser.
b) Før sveising må du kvitte deg med brennbare eller eksplosive gjenstander som propan-butantennere og fyrstikker.
c) Bruk ansiktsbeskyttelse (hjelm eller skjold) og dekk til øynene med en skjerm som er tilpasset sveiserens synsevne og sveisestrømmen. Sikkerhetsstandardene anbefaler farge nr. 13 for strømstyrker under 300 A. Lavere fargetoner kan brukes hvis lysbuen er dekket av arbeidsstykket.
d) Bruk alltid godkjente vernebriller med sideskjold under hjelmen eller annet skjold.
e) Bruk skjermer på arbeidsplassen for å beskytte andre mot blending eller sprut.
f) Bruk alltid ørepropper eller annet hørselsvern mot kraftig støy og for å hindre at sprut kommer inn i ørene.
g) Tilskuere bør advares mot å se på lysbuen.

4.5. Beskyttelse mot støt

OBS!!! Elektrisk støt kan være livsfarlig.

a) Koble strømledningen til nærmeste stikkontakt. Unngå å legge ledningen uforsiktig på et ukjent underlag i rommet, fordi det kan føre til elektrisk støt eller brann.
b) Kontakt med elektrisk ladede deler kan forårsake elektrisk støt eller alvorlige brannskader.
c) Lysbuen og arbeidsområdet blir elektrisk ladet när strømmen flyter.
d) Inngangskretsen og enhetens interne kretser er også spenningsførende når strømmen er på.
e) Ikke ta på spenningsførende komponenter.
f) Bruk tørre, lofrie, isolerte hansker og verneklær.
g) Bruk isolerende matter eller andre isolerende belegg på gulvet som er store nok til å hindre kontakt mellom kroppen og gjenstanden eller gulvet.
h) Ikke berør lysbuen.
i) Slå av strømforsyningen før du håndterer, rengjør eller skifter ut elektroden.
j) Forsikre deg om at jordingskabelen er riktig tilkoblet og at støpselet er satt ordentlig inn i det jordede uttaket. Feil tilkobling av utstyrets jordingsenhet kan være farlig for liv og helse.
k) Kontroller strømkablene regelmessig for skader eller manglende isolasjon. En skadet ledning må skiftes ut. Uforsiktig reparasjon av isolasjonen kan føre til død eller tap av helse.
I) Slå av enheten när den ikke er i bruk.
m) Kabelen må ikke vikles rundt kroppen.

n) Arbeidsstykket må være riktig jordet.
o) Kun tilbehør som er i god stand kan brukes.
p) Skadede deler av apparatet må repareres eller skiftes ut. I løpet av arbeid i høyden bruk sikkerhetsbelter.
q) Alt utstyr og sikkerhetsutstyr bør oppbevares på ett sted.
r) Hold spissen av håndtaket unna kroppen när avtrekkeren er aktivert.
s) Fest jordkabelen til arbeidsstykket eller så nær arbeidsstykket som mulig (f.eks. til arbeidsbenken).
t) Arbeidsklemmen må isoleres hvis den ikke er koblet til arbeidsstykket, for å unngå kontakt med metall.
u) Produktet er beregnet for innendørs bruk. Hvis den har vært utsatt for fuktighet eller regn, må det imidlertid kontrolleres at det ikke kommer vanndråper inn i den, noe som kan føre til en ulykke.
v) Ikke la enheten bli vät.

OBS!!! Maskinen kan fortsatt være strømførende når strømledningen er frakoblet.

a) Etter at du har slått av enheten og koblet fra spenningskabelen, må du kontrollere spenningen på inngangskondensatoren og forsikre deg om at spenningsverdien er null, ellers må du ikke berøre enhetens komponenter.

ADVARSEL Selv om apparatet er konstruert for å være sikkert, med tilstrekkelige sikkerhetstiltak, og til tross for bruk av ekstra sikkerhetsfunksjoner for brukeren, er det fortsatt en liten risiko for ulykker eller skader ved håndtering av apparatet. Det anbefales å utvise forsiktighet og sunn fornuft ved bruk.

4.6. Gasser og røyk

OBS!!! Gass kan være helsefarlig eller føre til dødsfall!

a) Hold alltid avstand til gassuttaket.
b) Når du sveiser, må du være oppmerksom på luftutvekslingen og unngå innånding av gasser.
c) Fjern kjemiske stoffer (fett, løsemidler) fra overflaten på arbeidsstykkene, da de brenner under høy temperatur og avgir giftige gasser.
d) Sveising av galvaniserte deler er kun tillatt med effektiv avsug med filtrering og tilførsel av ren luft. Sinkdamp er svært giftig, og symptomet på forgiftning er såkalt sinkfeber.

5. Bruksanvisning

5.1. Generelt

a) Apparatet skal brukes i henhold til tiltenkt bruk, i samsvar med helse- og sikkerhetsforskriftene og begrensningene som følger av dataene på typeskiltet (IP-nivå, driftssyklus, forsyningsspenning osv.).
b) Ikke åpne enheten, da dette vil gjøre garantien ugyldig; dessuten kan eksplosjonsfarlige deler forårsake personskader.
c) Produsenten er ikke ansvarlig for tekniske endringer av utstyret eller materielle skader som følge av innføringen av disse endringene.
d) Kontakt servicesenteret hvis det oppstår feil på utstyret.
e) Ikke dekk til ventilasjonsåpningene på apparatet - plasser sveiseapparatet i en avstand på 30 cm fra omkringliggende gjenstander.
f) Sveiseapparatet må ikke holdes under armen eller nær kroppen.
g) Ikke installer utstyret i rom med aggressivt miljø, mye støv eller i nærheten av enheter med høy elektromagnetisk feltutstråling.

h) Hold fingre, hår og klær unna den roterende viften.
i) Apparatet må være jordet under drift.
j) Når lysdioden for termisk overbelastning lyser mens apparatet er i drift, må du stoppe driften umiddelbart og vente til apparatet er avkjølt.
k) Når apparatet brukes over lengre tid eller med høy strømstyrke, må du slå av strømforsyningen først etter at apparatet er avkjølt.
I) Ikke slå av apparatet under sveising!
m) Vedlikehold enheten regelmessig og rengjør enheten innvendig for støv.

5.2. Tilkobling av enheten

5.2.1. Elektrisk tilkobling

a) Utstyret skal kobles til av en kvalifisert person. I tillegg bør en person med de nødvendige kvalifikasjonene kontrollere at jording og elektrisk installasjon, inkludert beskyttelsessystem, er i samsvar med sikkerhetsforskriftene og fungerer som det skal.
b) Plasser utstyret i nærheten av arbeidsplassen.
c) Unngå for lange kabler når du kobler til enheten.
d) Enfasede sveiseapparater skal kobles til en stikkontakt med jordingsbolt.
e) Sveiseapparater som drives av 3-faset strømnett, leveres uten støpsel, og du bør selv skaffe et slikt støpsel og få installasjonen utført av en kvalifisert person.

OBS!!! Apparatet må bare brukes hvis det er koblet til en installasjon med en fungerende sikring.

5.2.2. Gasstilkobling

a) Plasser gassflaskene på avstand fra gjenstanden som skal sveises, og sikre dem mot å falle ned.
b) Gasstilkoblingen til sveiseapparatet må kobles til gassflasken eller til gasstilførselssystemet med en egnet slange og en regulator med gasskontroll. OBS!!! Det er ikke tillatt å bruke nettverksregulatorer til gassflasker og omvendt. En slik ombytting kan føre til skader på reduksjonsgiret og personskader.
c) Den økonomiske bruken av gass forlenger sveisetiden.

6. Produktoversikt

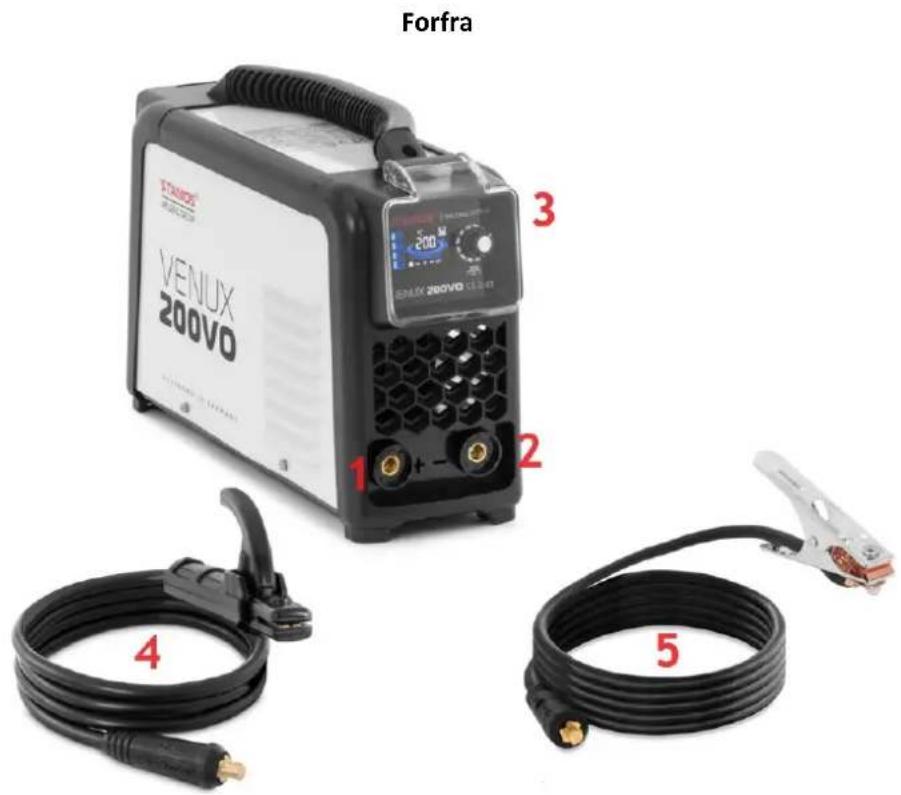

Forfra STAMOS VENUX 200VO 1 2 3 ENUX 200VO 4 5

1 - Utgangsklemme "+" / 2 - Utgangsklemme "-" / 3 - Kontrollpanel / 4 - Kabel med elektrodeholder / 5 - Jordledning

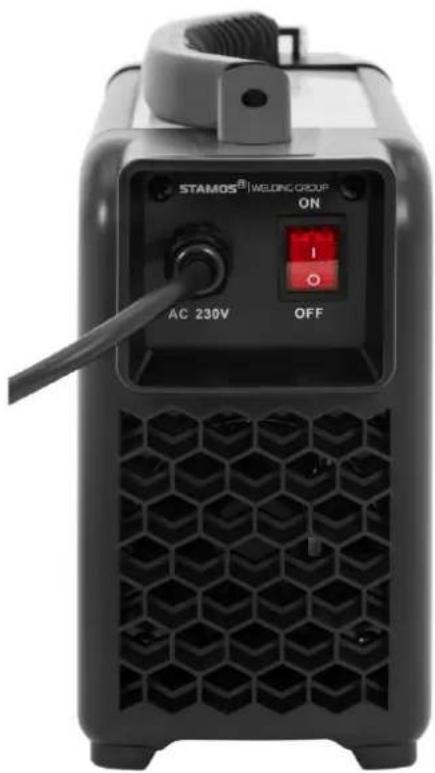

Sett bakfra:

STAMOS® WELONG GROUP ON AC 230V OFF

PÅ/AV - av/på-bryter

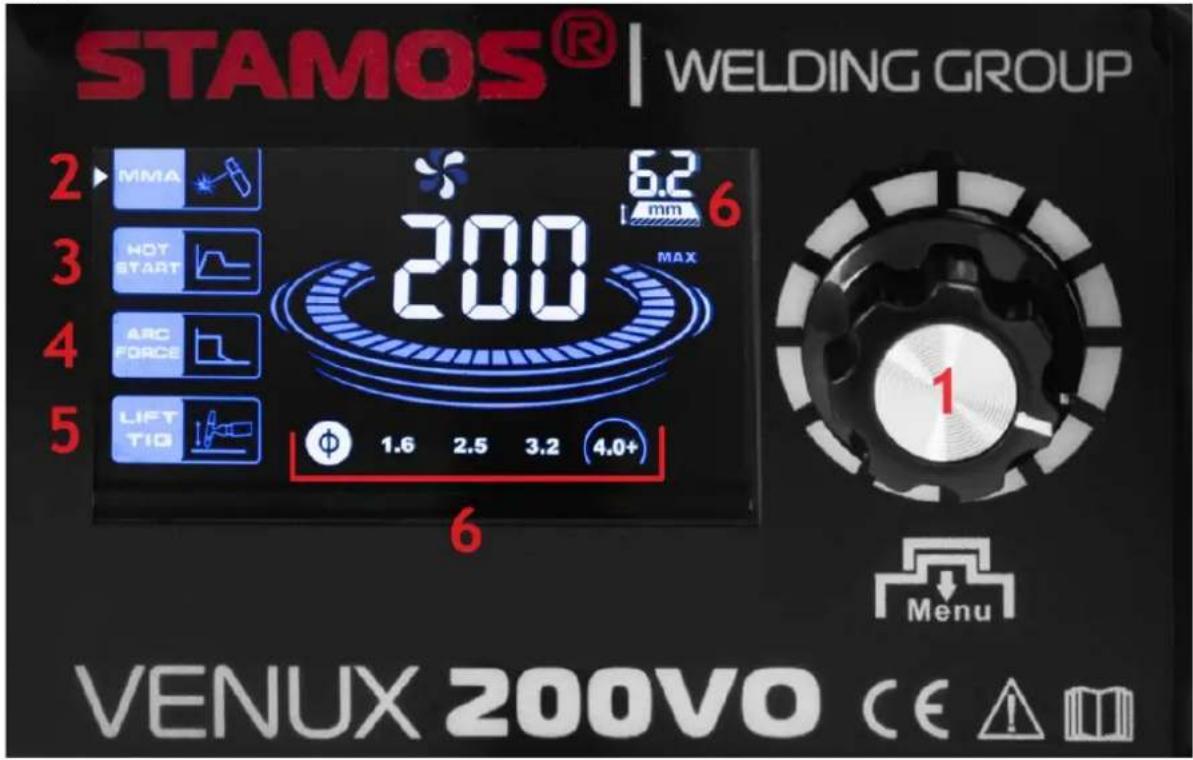

Styrepanel

STAMOS® | WELDING GROUP 2 MPA 6.2 mm 6 3 HOT START 4 ARC FORCE 5 LIFT TIO 6 MAX 1.6 2.5 3.2 4.0+ Menu VENUX 200VO CE

1 - Innstillingsknapp/knapp for sveiseparameter.

Når den er slått på, indikerer sveiseren modus (2), brukes bryteren til å stille inn syklus sveisestrøm (20-200 A).

Etter å ha trykket på knappen / knappen (1) går sveiseren inn i START parameterinnstillingsmodus (0-100).

Etter et nytt trykk på knappen / knappen (1) går sveiseren inn i modusen for innstilling av parameteren (0-100).

Hvis knotten / knappen (1) trykkes inn igjen, vil sveiseren gå inn i modus for innstilling av modus. - innstilling av sveisestrøm (20-200 A).

2 - arbeidsmodus.

5 - TIG arbeidsmodus; krever separat sveisekabel med brenner (ikke inkludert i leveringsomfanget).

6 - Foreslåtte elektrodediametre i MMA sveisemodus - när sveisestrømmen øker, øker elektrodediameteren, grafisk presentasjon av foreslåtte diametre:

Φ 1,6 mm: 20 - 99 A

Φ 2,5 mm: 100 - 139 A

Φ 3,2 mm: 140 - 179 A

4 mm og mer: 180 – 200 A

OBS!!! Når du kobler kablene til enheten, må strømforsyningen være frakoblet og enheten slått av.

MMA-sveisemodus:

1) Koble sveisekabelen til tilkoblingen merket med "+" og vri kabelpluggen for å sikre tilkoblingen.
2) Koble jordledningen til tilkoblingen merket med "-" og vri på ledningskontakten for å sikre tilkoblingen.
3) Koble til strømledningen og slå på strømmen.
4) Koble jordledningen til arbeidsstykket. Når disse trinnene er fullført, kan sveisingen begynne.

OBS!!! Ledningspolariteten kan variere! All informasjon vedrørende polarisasjon skal krives på emballasjen levert av elektrodeprodusenten!!

LIFT TIG sveisemodus:

Polaritet på TIG-sveisekabler

Negativ polaritet brukes i de fleste TIG-sveiseoperasjoner. Sveisepistolen kobles til minuspolen og jordingsklemmen til plusspolen. Dermed reduseres slitasjen på elektroden, og varmemengden som lagres i det sveisede materialet øker.

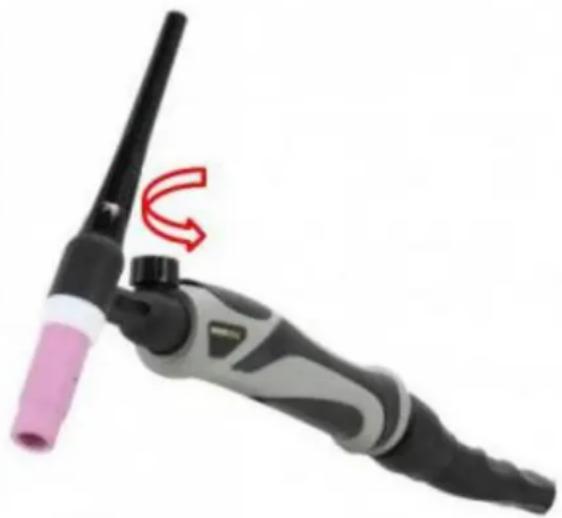

Lysbuetennelse i TIG LIFT-metoden

For å tenne lysbuen ved TIG LIFT-metoden, skru av ventilen på håndtaket, trykk på knappen, gni deretter wolframelektroden forsiktig mot arbeidsstykket og løft brenneren litt slik at lysbuen tennes. Når du slipper knappen, avsluttes sveiseprosessen (i 2T-modus).

OBS!!! TIG-brenner er ikke standard tilbehør til settet.

8. Betjening av enheten

Koble sveisekablene som beskrevet ovenfor og i henhold til valgt driftsmodus.

Slå på sveiseapparatet med hovedbryteren.

Still inn de nødvendige driftsparametrene med knappen / knappen (1).

Sveisemaskinen er klar til bruk.

Når sveisejobben er ferdig, slå av sveisemaskinen med hovedbryteren, vent til maskinen er avkjølt og trekk deretter støpselet ut av stikkontakten.

9. Avhending av emballasjen

Vennligst oppbevar alt emballasjemateriale (papp, plaststrimler og polystyrenskum) for å sikre at enheten er beskyttet under forsendelse, dersom det skulle bli nødvendig å sende den til et servicesenter!

10. Transport og lagring

Under transport skal utstyret sikres mot støt og velting, og ikke plasseres "opp ned". Utstyret skal oppbevares i et godt ventilert rom med tørr luft og ingen gasser som forårsaker korrosjon.

11. Rengjøring og vedlikehold

a) • Før hver rengjøring, og også når utstyret ikke er i bruk, trekk ut støpselet og la utstyret kjøle seg ned.
b) • Rengjør overflatene bare med midler som ikke inneholder etsende stoffer.
c) Det er forbudt å sprøyte utstyret med en vannstråle eller dyppe utstyret i vann.
d) Pass på at det ikke kommer vann inn i ventilasjonsspaltene i huset.
e) Ventilasjonsspaltene skal rengjøres med en børste og trykkluft.
f) • Etter rengjøring må alle delene tørkes grundig før du bruker utstyret igjen.
g) • Oppbevar utstyret på et kjølig og tørt sted, beskyttet mot fuktighet og direkte sollys.
h) Fjern støv regelmessig med tørr og ren trykkluft.
i) Maskinen må beskyttes mot vann og fuktighet.
j) Maskinen må ikke plasseres på en oppvarmet overflate.
k) Oppbevar maskinen i et tørt og rent rom.

12. Regelmessig inspeksjon av enheten

Periodisk vedlikehold er nødvendig for at enheten skal fungere som den skal.

FORSIKTIG: Slå av enheten og koble den fra strømforsyningen før du utfører vedlikehold.

Regelmessige inspeksjoner

6 måneders rutinemessig vedlikehold

- Bytt ut uleselige etiketter- Kontroller at alle brytere fungerer som de skal.- Kontroller at viften fungerer som den skal og at det kommer luft ut fra baksiden av maskinen.'- Se opp for kraftig vibrasjon, støy, lukt og gasslekkasje under drift.- Kontroller at brenner- eller jordledningene ikke er gjennombrent.- Kontroller at de elektriske tilkoblingene ikke er gjennombrent.- Kontroller at tilførselskabelen ikke er skadet.

- Blås ut enheten med tørr, ren luft under trykk.- Kontroller de elektriske tilkoblingene på inngangs-/utgangslisten for å stramme løse skruer eller skifte ut rustne skruer.
