GEBRUIKSAANWIJZING VENUX 200VO Stamos

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de inhoud van de Engelse versie, welke de officiële versie is.

1. Symbolen

Lees de gebruiksaanwijzing.

Recyclebaar product.

Het product voldoet aan de eisen van relevante veiligheidsnormen.

Lichaamsbedekkende beschermingskleding dient te worden gebruikt.

Let op! Draag veiligheidshandschoenen.

Draag een veiligheidsbril

Draag veiligheidsschoenen.

Let op! Het hete oppervlak kan voor verbranding (en) zorgen!

Let op! Brand- of explosiegevaar.

Let op! Schadelijke dampen, gevaar voor vergiftiging. Gassen en dampen kunnen de gezondheid schaden. Tijdens het lassen ontstaan gassen en lasdampen. Het inademen van deze substanties kan schadelijk zijn voor de gezondheid.

Gebruik een lasmasker met een geschikt filterscherm.

LET OP! Schadelijke straling van de lasboog

Raak de onderdelen onder spanning niet aan

LET OP! De illustraties in deze handleiding dienen alleen ter referentie en kunnen op bepaalde details afwijken van het daadwerkelijke product.

3. Algemene beschrijving

De handleiding is bedoeld om te helpen bij een veilig en betrouwbaar gebruik. Het product is ontworpen en vervaardigd met behulp van de nieuwste technologieën en componenten in strikte overeenstemming met de technische indicaties en met inachtneming van de hoogste kwaliteitsnormen.

LEES EN BEGRIJP DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U MET DE WERKZAAMHEDEN BEGINT.

Om een lange en betrouwbare werking van het apparaat te garanderen, moet u het op de juiste manier bedienen en onderhouden volgens de richtlijnen in deze handleiding. De technische gegevens en specificaties in deze handleiding zijn up-to-date. De fabrikant behoudt zich het recht om wijzigingen aan te brengen om de kwaliteit te verbeteren. Rekening houdend met de technische vooruitgang en de mogelijkheid om geluid te verminderen, is de eenheid zo ontworpen en gebouwd dat risico's als gevolg van geluidsemissies tot het laagst mogelijke niveau worden beperkt.

4. Veiligheid bij gebruik

LET OP! Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig of dodelijk letsel.

De term "apparaat" of "product" in de waarschuwingen en de beschrijving van de instructies verwijst naar:

Elektrodenlasapparaat

4.1. Algemeen

a) Zorg voor uw eigen veiligheid en die van derden door de richtlijnen in deze handleiding te lezen en op te volgen.
b) Alleen gekwalificeerde personen mogen het apparaat in gebruik nemen, bedienen, hanteren en repareren.
c) Het apparaat mag niet worden gebruikt voor andere doeleinden dan waarvoor het is bedoeld.
d) Tijdens het gebruik genereert het apparaat een elektromagnetisch veld om zich heen, waardoor medische implantaten, zoals pacemakers, defect kunnen raken.
e) Het is verboden om de lashendel op jezelf, andere mensen en dieren te richten.
f) Zorg voor regelmatige service en onderhoud.
g) Haal de stekker van het apparaat uit het stopcontact voordat u het apparaat afstelt, onderhoudt, het mondstuk vervangt enz.
h) Gebruik het product niet als de behuizing is verwijderd.
i) Voer al het lasafval af volgens de plaatselijke voorschriften.

4.2. Richtlijnen voor het beveiligen van brandgevaarlijk werk

Het gebouw en de ruimten voorbereiden op brandgevaarlijke werkzaamheden bestaat uit:

a) het ontruimen en schoonmaken van de ruimten of plaatsen waar gewerkt gaat worden van brandbare materialen en verontreinigingen;
b) verplaats alle brandbare en niet-brandbare voorwerpen in brandbare verpakkingen naar een veilige afstand;
c) materialen die niet kunnen worden verwijderd door ze af te dekken, bijvoorbeeld met metalen platen, gipsplaten, enz. beschermen tegen de gevolgen van bijvoorbeeld lasspatten;
d) controleren of materialen of voorwerpen die ontvlambaar zijn in aangrenzende ruimten geen plaatselijke bescherming nodig hebben;
e) alle doorvoeropeningen in de installatie, ventilatie enz. in de buurt van de werkplek afdichten met onbrandbare materialen;
f) alle elektrische, gas- en installatiekabels met brandbare isolatie beschermen tegen lasspatten of mechanische schade, op voorwaarde dat ze zich binnen het risicogebied van brandgevaarlijke werkzaamheden bevinden;
g) controlleren of er die dag geen schilderwerk of andere werkzaamheden met ontvlambare stoffen zijn uitgevoerd.

Vonken kunnen brand veroorzaken

Lasvonken kunnen brand, explosies en brandwonden op onbeschermde huid veroorzaken. Draag lashandschoenen en beschermende kleding tijdens het lassen. Verwijder alle brandbare materialen en stoffen uit het werkgebied of zet ze vast. Las geen gesloten containers of tanks waarin brandbare vloeistoffen hebben gezeten. Dergelijke containers of tanks moeten voor het lassen worden doorgespoeld om brandbare vloeistoffen te verwijderen. Las niet in de buurt van brandbare gassen, dampen of vloeistoffen. Brandbestrijdingsapparatuur (blusdekens en poeder- of sneeuwblussers) moeten zich in de buurt van de werkplek bevinden op een zichtbare en gemakkelijk toegankelijke plaats.

Cilinders kunnen exploderen

Gebruik alleen goedgekeurde gascilinders en een goed werkende drukregelaar. Cilinders moeten rechtop worden vervoerd, opgeslagen en geplaatst. Bescherm cilinders tegen hitte, kantelen en

mechanische schade. Houd alle onderdelen van de gasinstallatie in goede staat: cilinder, slang, fittingen, regelaar.

Gelaste materialen kunnen brandwonden veroorzaken

Raak gelaste onderdelen nooit aan met onbeschermde lichaamsdelen. Draag altijd lashandschoenen en een lastang bij het aanraken of verplaatsen van gelast materiaal.

4.3. Voorbereiding van de laswerkplek

Let op! Lassen kan brand of een explosie veroorzaken.

a) Neem de gezondheids- en veiligheidsvoorschriften voor laswerkzaamheden in acht en rust de werkplek uit met een geschikt brandblusapparaat
b) Lassen op plaatsen waar ontvlambare materialen kunnen ontbranden, is verboden.
c) Lassen in een atmosfeer die een explosief mengsel van brandbare gassen, dampen, nevels of stof met lucht bevat, is verboden.
d) Verwijder alle brandbare materialen binnen een straal van 12 m van de lasplaats en als dit onmogelijk is, bedek de brandbare materialen dan met een niet-brandbare hoes.
e) Neem voorzorgsmaatregelen tegen vonken en gloeiende metalen deeltjes.
f) Houd er rekening mee dat vonken of hete metaalsplinters door sleuven of openingen in beschermkappen, afdekkingen of schermen kunnen binnendringen.
g) Las geen tanks of vaten die ontvlambare stoffen bevatten of hebben bevat. Voer ook geen laswerkzaamheden uit in de nabijheid hiervan.
h) Las geen tanks, drukleidingen of druktanks onder druk.
i) Zorg altijd voor voldoende ventilatie.
j) Zorg ervoor dat je stabiel staat voordat je begint te lassen.

4.4. Persoonlijke beschermingsmiddelen

Let op! Boogstraling kan de ogen of de huid van het lichaam beschadigen.

a) Draag bij het lassen schone, olievrije beschermende kleding van onbrandbaar en niet-geleidend materiaal (leer, dik katoen), leren handschoenen, hoge laarzen en een beschermende kap.
b) Verwijder vóór het lassen alle ontvlambare of explosieve voorwerpen zoals propaan- en butaanaanaanstekers en lucifers.
c) Gebruik gezichtsbescherming (helm of schild) en bedek de ogen met een kleur die past bij het gezichtsvermogen van de lasser en de lasstroom. De veiligheidsnormen stellen een nr. 13 afscherming voor bij een stroomsterkte lager dan 300 A. Lagere afschermingstinten kunnen worden gebruikt als de boog door het werkstuk wordt bedekt.
d) Gebruik altijd een goedgekeurde veiligheidsbril met een zijkap onder de helm of andere afscherming.
e) Gebruik afschermingen op de werkplek om anderen te beschermen tegen schitteringen of spatten.
f) Draag altijd oordopjes of andere gehoorbescherming tegen overmatig lawaai en om te voorkomen dat er spetters in uw oren komen.
g) Omstanders moeten worden gewaarschuwd om niet naar een vlamboog te kijken.

4.5. Bescherming tegen schokken

Let op! Elektrische schokken kunnen dodelijk zijn.

a) Steek de stekker in het dichtstbijzijnde stopcontact en leg de kabel op een praktische en veilige manier. Draag er zorg voor dat de kabel niet ongeorganiseerd over een rommelige ondergrond loopt, aangezien dat kan leiden tot stroomschokken of brand.

b) Contact met elektrisch geladen onderdelen kan een elektrische schok of ernstige brandwonden veroorzaken.
c) De vlamboog en het werkgebied worden elektrisch geladen wanneer de stroom vloeit.
d) Het ingangscircuit en de interne circuits van de unit staan ook onder spanning als de stroom is ingeschakeld.
e) Raak de onderdelen onder spanning niet aan.
f) Draag droge, pluisvrije, geïsoleerde handschoenen en beschermende kleding.
g) Gebruik isolatiematten of andere isolerende coatings op de vloer die groot genoeg zijn om contact tussen het lichaam en het object of de vloer te voorkomen.
h) Raak de vlamboog niet aan.
i) Schakel de voeding uit voordat u de elektrode aanraakt, reinigt of vervangt.
j) Zorg ervoor dat het aardingssnoer goed is aangesloten en dat de stekker goed in het geaarde stopcontact zit. Het niet juist aansluiten en aarden van het apparaat kan leiden tot verwondingen of de dood.
k) Controleer de voedingskabels regelmatig op beschadigingen of gebrekkige isolatie. Een beschadigde kabel dient te worden vervangen. Foutieve reparatie van de isolatie kan leiden tot de dood of verwondingen.
I) Schakel het apparaat uit als u het niet gebruikt.
m) De kabel mag niet rond het lichaam worden gewikkeld.
n) Het werkstuk moet goed geaard zijn.
o) Alleen accessoires die in goede staat verkeren, mogen worden gebruikt.
p) Beschadigde onderdelen van het apparaat moeten worden gerepareerd of vervangen. Gebruik voor werk op hoogte een zekering.
q) Alle uitrusting en veiligheidsitems moeten op één plaats worden bewaard.
r) Houd de punt van de handgreep uit de buurt van het lichaam wanneer de trekker wordt geactiveerd.
s) Bevestig de aardkabel aan het werkstuk of zo dicht mogelijk bij het werkstuk (bijvoorbeeld aan de werkbank).
t) De werkklem moet geïsoleerd zijn als deze niet op het werkstuk is aangesloten, om contact met metaal te voorkomen.
u) Het product is ontworpen voor gebruik binnenshuis. Als hij echter is blootgesteld aan vocht of regen, moet worden gecontroleerd of er geen waterdruppels in terechtkomen, wat tot een ongeluk kan leiden.
v) Zorg dat het apparaat niet nat wordt.

Let op! De machine kan nog onder spanning staan als het netsnoer is losgekoppeld.

a) Nadat u de unit hebt uitgeschakeld en de voedingskabel hebt losgekoppeld, controleert u de spanning op de ingangscondensator en controleert u of de spanningswaarde nul is.

ATTENTIE Hoewel het apparaat is ontworpen om veilig te zijn, met adequate beveiligingen, en ondanks het gebruik van extra veiligheidsvoorzieningen voor de gebruiker, bestaat er toch een klein risico op een ongeluk of letsel bij het hanteren van het apparaat. Het is raadzaam om voorzichtig te zijn en gezond verstand te gebruiken.

4.6. Gassen en dampen

Let op! Gas kan gevaarlijk zijn voor de gezondheid of tot de dood leiden!

a) Houd altijd afstand tot de gasuitlaat.
b) Let bij het lassen op de luchtuitwisseling en vermijd gasinhalatie.
c) Chemische stoffen (vetten, oplosmiddelen) van het oppervlak van de werkstukken verwijderen, omdat deze onder hoge temperatuur verbranden en giftige dampen afgeven.

d) Het lassen van gegalvaniseerde onderdelen is alleen toegestaan met een efficiënte afzuiging met filtratie en een toevoer van schone lucht. Zinkdampen zijn zeer giftig en het symptoom van vergiftiging is de zogenaamde zinkkoorts.

5. Gebruiksaanwijzing

5.1. Algemeen

a) Het apparaat moet worden gebruikt in overeenstemming met het beoogde doel, met inachtneming van de gezondheids- en veiligheidsvoorschriften en de beperkingen die voortvloeien uit de gegevens op het typeplaatje (IP-niveau, bedrijfscyclus, voedingsspanning, enz.)
b) Open het apparaat niet, want dan vervalt de garantie en kunnen blootliggende onderdelen exploderen en letsel veroorzaken.
c) De fabrikant is niet aansprakelijk voor technische wijzigingen van de apparatuur of materiële schade als gevolg van de invoering van deze wijzigingen.
d) Neem contact op met het servicecentrum als de apparatuur niet goed werkt.
e) Dek de ventilatiesleuven van het apparaat niet af - plaats het lasapparaat op een afstand van 30 cm van de omringende voorwerpen.
f) Het lasapparaat mag niet dicht bij het lichaam pf onder de arm worden gehouden.
g) Installeer de apparatuur niet in ruimtes met een agressieve omgeving, veel stof en in de buurt van apparaten met een hoge emissie van elektromagnetische velden.
h) Houd vingers, haar en kleding uit de buurt van de draaiende ventilator.
i) Het apparaat moet tijdens gebruik geaard zijn.
j) Wanneer de LED voor thermische overbelasting tijdens de werking van het apparaat gaat branden, moet u de werking onmiddellijk stoppen en wachten tot het apparaat is afgekoeld.
k) Wanneer het apparaat gedurende lange tijd of met een hoge stroomsterkte wordt gebruikt, schakel de voeding dan pas uit nadat het apparaat is afgekoeld.
I) Schakel het apparaat niet uit tijdens het lassen!
m) Onderhoud het apparaat regelmatig en ontdoe het van stof aan de binnenkant.

5.2. Het apparaat aansluiten

5.2.1. Elektrische aansluiting

a) De apparatuur moet worden aangesloten door een gekwalificeerd persoon. Bovendien moet een persoon met de nodige kwalificaties controleren of de aarding en de elektrische installatie inclusief beveiligingssysteem voldoen aan de veiligheidsvoorschriften en goed functioneren.
b) Plaats de apparatuur in de buurt van de werkplek.
c) Vermijd te lange kabels om het toestel aan te sluiten.
d) Eenfasige lasapparaten moeten worden aangesloten op een stopcontact met een aardpen.
e) Lasmachines die worden gevoed door een 3-fasig net worden geleverd zonder stekker. U moet zelf een dergelijke stekker aanschaffen en de installatie laten uitvoeren door een gekwalificeerd persoon.

LET OP! Het apparaat mag alleen worden gebruikt als het is aangesloten op een installatie met een functionele zekering.

5.2.2. Gasaansluiting

a) Plaats de gascilinders uit de buurt van het te lassen object en beveilig ze tegen vallen.
b) De gasaansluiting van het lasapparaat moet worden aangesloten op de gasfles of op het gastoevoersysteem met een geschikte slang en een regelaar met een gasstroomregeling. Let

op! Het is niet toegestaan om netwerkregelaars te gebruiken voor gasflessen en omgekeerd. Een dergelijke verwisseling kan leiden tot schade aan de verdamper en persoonlijk letsel. c) Het zuinige gebruik van gas verlengt de lastijd.

6. Productoverzicht

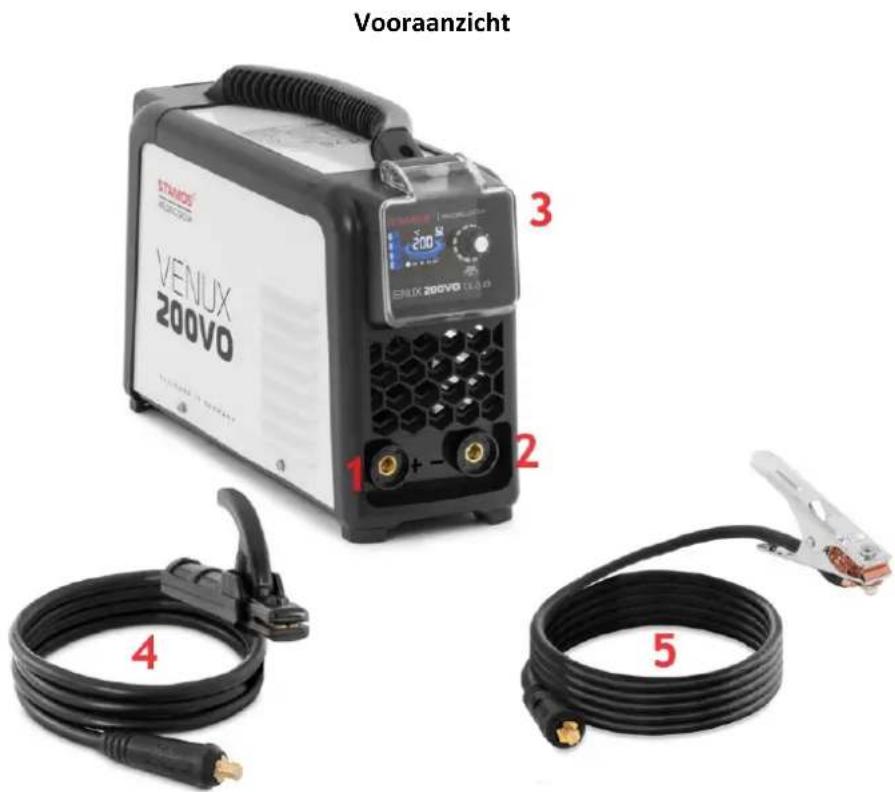

Vooranzicht STAMOS VENUX 200VO ENLUX 200VO TELLO 1 + - 2 3 4 5

1 - Uitgangsklem "+" / 2 - Uitgangsklem "-" / 3 - Bedieningspaneel / 4 - Kabel met elektrodehouder / 5 - Aarddraad

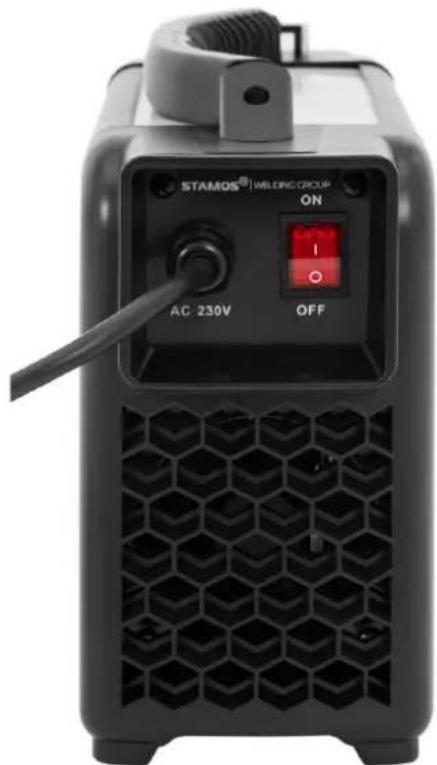

Achteraanzicht:

AAN/UIT - aan/uit-schakelaar

Besturingspaneel

STAMOS®

WELDING GROUP

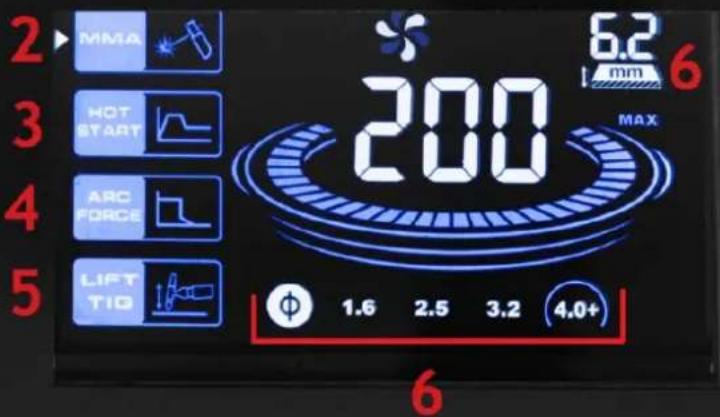

2 MMA 6.2 1 mm 3 HOT START 200 MAX 4 ARC FORCE 5 LIFT TIQ Φ 1.6 2.5 3.2 4.0+ 6

Bij het inschakelen geeft de lasser de melding aan MMA modus (2), wordt de knop gebruikt om de MMA cycluslasstroom (20-200 A).

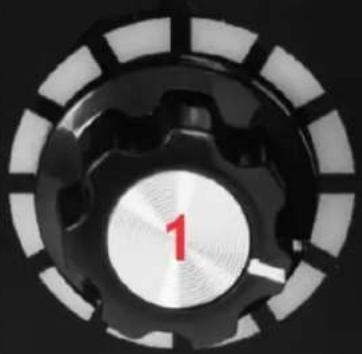

Na het indrukken van de knop / knop (1) komt de lasser in de parameterinstelmodus (0-100).

Na nog een keer op de knop / knop (1) te hebben gedrukt, komt de lasser in de modus voor het instellen van de parameter (0-100).

Als de knop / knop (1) opnieuw wordt ingedrukt, komt de lasser in de modus voor het instellen van de LIFT modus. - instelling van de lasstroom (20-200 A).

2 - werk modus.

3 - parameterinstelling (0-100).

5 - TIG werk modus; vereist een aparte laskabel met toorts (niet meegeleverd).

6 - Aanbevolen elektrodediameters in MVA lasmodus - naarmate de lasstroom toeneemt, neemt de diameter van de elektrode toe, grafische weergave van voorgestelde diameters:

1,6 mm: 20 – 99 A

2,5 mm: 100 – 139 A

3,2 mm: 140 – 179 A

4 mm en meer: 180 – 200 A

7. De draden aansluiten

LET OP! Sluit de kabels aan op het apparaat terwijl de voeding is losgekoppeld en het apparaat is uitgeschakeld.

MMA-lasmodus:

1) Sluit de laskabel aan op de aansluiting gemarkeerd met "+" en draai de kabelstekker om de aansluiting vast te zetten.

2) Sluit de aardedraad aan op de aansluiting gemarkeerd met "-" en draai de draadconnector vast om de aansluiting vast te zetten.

3) Sluit het netsnoer aan en schakel de stroom in.

4) Sluit de aardedraad aan op het werkstuk. Zodra deze stappen zijn voltooid, kan het lassen beginnen.

LET OP! De polarisatie van de draden kunnen verschillen! Alle informatie over de polarisatie t door de producent op de verpakking van de electroden te worden gezet!

LIFT TIG-lasmodus:

Polariteit van TIG-laskabels

Negatieve polariteit wordt gebruikt bij de meeste TIG-laswerkzaamheden. De lastoorts wordt aangesloten op de negatieve pool en de aardklem op de positieve pool. Zo vermindert de slijtage van de elektrode en neemt de hoeveelheid warmte toe die in het lasmateriaal is opgeslagen.

Boogontsteking bij de TIG LIFT-methode

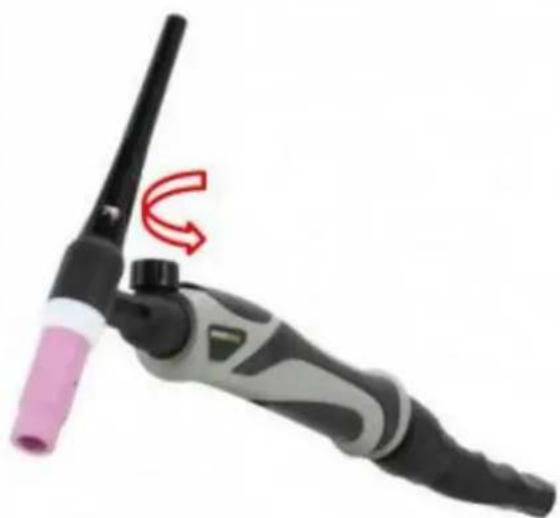

Om de lasboog bij de TIG LIFT-methode te ontsteken, draait u het ventiel op het handvat los, drukt u op de knop, wrijft u vervolgens voorzichtig de wolframelektrode op het werkstuk en tilt u de toorts lichtjes op zodat de boog ontsteekt. Als je de knop loslaat, wordt het lasproces beëindigd (in de 2T-modus).

Een voorbeeld van een lastoorts voor de TIG-lichtmethode met een gasregelklep in de toorts.

LET OP! De TIG-toorts is geen standaardaccessoire van de kit.

8. Werking van het apparaat

Sluit de laskabels aan zoals hierboven beschreven en volgens de geselecteerde bedrijfsmodus.

Schakel het lasapparaat in met de hoofdschakelaar.

Stel de gewenste bedrijfsparameters in met de knop / knop (1).

Het lasapparaat is klaar voor gebruik.

Wanneer de lasklus klaar is, schakelt u het lasapparaat uit met de hoofdschakelaar, wacht tot het apparaat is afgekoeld en haal vervolgens de stekker uit het stopcontact.

9. Verwijdering van de verpakking

Bewaar al het verpakkingsmateriaal (karton, plastic strips en piepschuim) om er zeker van te zijn dat het apparaat beschermd is tijdens verzending, mocht het nodig zijn om het naar een servicecentrum te sturen!

10. Transport en opslag

Tijdens transport dient het apparaat beschermd te worden tegen schokken en omvallen en dient deze niet 'ondersteboven' te staan. Het apparaat dient te worden opgeslagen in een goed geventileerde ruimte met droge lucht en waar geen gassen voorkomen die corrosie kunnen veroorzaken.

11. Reiniging en onderhoud

a) • Trek vóór elke reiniging de stekker uit het stopcontact en laat het apparaat volledig afkoelen, ook wanneer het apparaat niet in gebruik is.
b) • Voor reiniging van het oppervlak mogen alleen niet-corrosieve middelen worden gebruikt.

c) Het is niet toegestaan het apparaat met een straal water te besproeien of het apparaat in water onder te dompelen.
d) Zorg ervoor dat er geen water binnendringt via de ventilatieopeningen in de behuizing.
e) Reinig de ventilatieopeningen met een borstel en perslucht.
f) • Na elke reiniging moeten alle onderdelen grondig worden gedroogd voordat het gereedschap opnieuw wordt gebruikt.
g) • Bewaar het apparaat op een koele en droge plaats, beschermd tegen vocht en direct zonlicht.
h) Verwijder stof regelmatig met droge en schone perslucht.
i) Het apparaat moet worden beschermd tegen water en vocht.
j) Het apparaat mag niet op een verwarmd oppervlak worden geplaatst.
k) Bewaar het apparaat in een droge en schone ruimte.

12. Regelmatige inspectie van het apparaat

Periodiek onderhoud is nodig om het apparaat goed te laten functioneren.

LET OP: Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoud uitvoert.

Regelmatige inspecties

6 maanden routineonderhoud

- Onleesbare labels vervangen- Controleer de werking van alle schakelaars.- Controleer of de ventilator goed werkt en of er lucht uit de achterkant van het apparaat komt.- Let op overmatige trillingen, lawaai, geur en gaslekkage tijdens gebruik- Controleer of de brander- of aardedraden niet zijn doorgebrand- Controleer of er geen elektrische aansluitingen zijn doorgebrand.- Controleer of de voedingskabel niet beschadigd is.

- Blaas het apparaat uit met droge, schone lucht onder druk.- Controleer de elektrische aansluitingen van de ingangs-/uitgangsstrip om losse schroeven vast te draaien of verroeste schroeven te vervangen.
