BRUGSANVISNING VENUX 200VO Stamos

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

1. Symboler

Læs venligst betjeningsvejledningen.

Produktet er genanvendeligt.

Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.

Brug beskyttelsesbeklædning, der beskytter hele kroppen.

Obs! Brug beskyttelseshandsker.

Brug sikkerhedsbriller

Brug fodbeskyttelse

Obs! Varm overflade kan forårsage forbrændinger!

Obs! Risiko for brand eller eksplosion.

Obs! Skadelige dampe, fare for forgiftning. Gasser og dampe kan være sundhedsfarlige. Svejsegas og dampe frigives under svejseprocessen. Indånding af disse stoffer kan være sundhedsfarligt.

Der bør anvendes en svejsemaske med den passende filtermørkhedsgrad.

OBS! Skadelig stråling fra svejsebuen

OBS! Illustrationerne i denne brugsanvisning er kun til reference og kan afvige fra det faktiske produkt i nogle detaljer.

2. Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Elektrodesvejser
Model	VENUX 200VO
Nominel indgangsspænding [V] / frekvens [Hz]	230/50
Type svejsning	MMA / Lift TIG
Område for MMA-svejsestrøm [A]	20-200
Løft TIG-svejsestrømområde [A]	20-200
Svejsestrøm ved 100 % arbejdscyklus [A]	155
Svejsestrøm ved 60 % arbejdscyklus [A] 200
Tomgangsspænding [V]	62
Arc Force	0-100
Hot start	0-100
Køling af kabinettet	Ventilator
IP-klasse	IP21S
Isoleringsklasse	F
Overholder EN IEC 60974-1
Mål (bredde x dybde x højde) [cm]	370 x 130 x 230
Vægt [kg]	4,9

3. Generel beskrivelse

Manualen er tænkt som en hjælp til sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS OG FORSTÅ DENNE BETJENINGSVEJLEDNING OMHYGGELIGT INDEN ARBEJDET PÅBEGYNDES.

For at sikre en lang og pålidelig drift af enheden skal du sørge for at betjene og vedligeholde den korrekt i henhold til retningslinjerne i denne brugsanvisning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig ret til at foretage ændringer for at forbedre kvaliteten. Under hensyntagen til den tekniske udvikling og muligheden for at reducere støj er enheden designet og bygget på en sådan måde, at risici som følge af støjemissioner reduceres til det lavest mulige niveau.

4. Brugssikkerhed

OBS! Læs alle sikkerhedsadvarsler og instruktioner. Hvis advarslerne og instruktionerne ikke, kan det medføre elektrisk stød, brand og/eller alvorlig personskade eller død.

Udtrykket "enhed" eller "produkt" i advarslerne og beskrivelsen af instruktionerne henviser til: Elektrodesvejser

4.1. Generelle bemærkninger

a) Sørg for din egen og tredjeparters sikkerhed ved at læse og følge retningslinjerne i denne manual.
b) Kun kvalificerede personer må starte, betjene, håndtere og reparere enheden.

c) Apparatet må ikke bruges til andre formål end dem, det er beregnet til.
d) Under drift genererer enheden et elektromagnetisk felt omkring sig selv, som kan få medicinske implantater, f.eks. pacemakere, til at fungere dårligt.
e) Det er forbudt at rette svejsehåndtaget mod sig selv, andre mennesker og dyr.
f) Sørg for regelmæssig service og vedligeholdelse.
g) Afbryd enheden fra strømforsyningen før enhver justering, vedligeholdelse, udskiftning af dyse osv.
h) Er afskærmningen afmonteret må udstyret ikke anvendes.
i) Bortskaf alt svejseaffald i overensstemmelse med lokale bestemmelser.

4.2. Retningslinjer for beskyttelse af brandfarlige værker

Forberedelse af bygningen og lokaler til brandfarlige arbejder består af:

a) rengøring af lokaler eller steder, hvor arbejdet vil blive udført, fra brandbare materialer og forurenende stoffer;
b) Flyt alle brandfarlige og ikke-brandfarlige genstande i brandfarlig emballage til en sikker afstand;
c) beskytte materialer, som ikke kan fjernes ved at dække dem til med f.eks. metalplader, gipsplader osv. mod påvirkninger fra f.eks. svejsesprøjt;
d) kontrollere, om materialer eller genstande, der er modtagelige for antændelse i tilstødende rum, ikke kræver brug af lokale sikkerhedsforanstaltninger;
e) Forsegl med ikke-brændbare materialer alle gennemgående huller i installation, ventilation osv. i nærheden af arbejdsstedet;
f) Beskyt alle el-, gas- og installationskabler med brændbar isolering mod svejsesprøjt eller mekaniske skader, forudsat at de er inden for det risikoområde, der forårsages af brandfarligt arbejde;
g) Kontroller, at der ikke blev udført malerarbejde eller andet arbejde med brandfarlige stoffer den pågældende dag.

Gnister kan forårsage brand

Svejsegnister kan forårsage brand, eksplosion og forbrændinger på bar hud. Brug svejsehandsker og beskyttelsestøj under svejsning. Fjern eller beskyt alle brandfarlige materialer og stoffer på arbejdspladsen. Svejs ikke lukkede beholdere eller tanke, der indeholder brandfarlige væsker. Sådanne beholdere eller tanke bør skylles før svejsning for at fjerne brændbare væsker. Svejs ikke i nærheden af brændbare gasser, dampe eller væsker. Brandbekæmpelsesudstyr (brandtæpper og pulvere- eller sneslukkere) bør placeres nær arbejdspladsen på et synligt og let tilgængeligt sted.

Gasflasken kan eksplodere

Brug kun godkendte gasflasker og en korrekt fungerende regulator. Gasflasken skal transporteres og skal stå i en opretstående position. Beskyt gasflaskerne mod virkningen af varmekilder, væltning og mekaniske skader. Hold alle komponenter i gassystemet i god stand: gasflasken, slangen, koblingerne, reducer.

Svejsede materialer kan medfører forbrændinger

Rør aldrig ved svejsede dele med ubeskyttede kropsdele. Svejsehandsker og tænger bør altid bruges ved berøring og flytning af emnet.

4.3. Forberedelse af arbejdspladsen til svejsning

Obs! Svejsning kan forårsage brand eller eksplosion.

a) Overhold sundheds- og sikkerhedsbestemmelserne for svejsearbejde, og udstyr arbejdspladsen med en passende brandslukker.

b) Det er forbudt at svejse på steder, hvor brændbare materialer kan antændes.
c) Svejsning i en atmosfære, der indeholder en eksplosiv blanding af brændbare gasser, dampe, tåger eller støv med luft, er forbudt.
d) Fjern alle brændbare materialer inden for en radius af 12 m fra svejsestedet, og hvis det ikke er muligt, skal du dække de brændbare materialer med et ikke-brændbart dæksel.
e) Tag forholdsregler mod gnister og glødende metalpartikler.
f) Vær opmærksom på, at gnister eller varme metalsplinter kan trænge gennem åbninger i beskyttelseshætter, dæksler eller skærme.
g) Svejs ikke tanke eller tønder, der indeholder eller har indeholdt brandfarlige stoffer. Det er også forbudt at svejse i deres nærhed.
h) Svejs ikke trykbeholdere, trykledninger eller tryktanke.
i) Sørg altid for tilstrækkelig ventilation.
j) Sørg for, at du står stabilt, før du begynder at svejse.

a) Bær rent, oliefrit beskyttelsestøj af ikke-brandfarligt og ikke-ledende materiale under svejsning (læder, tyk bomuld), læderhandsker, høje støvler og en beskyttende hætte.
b) Før du svejser, skal du fjerne alle brandfarlige eller eksplosive genstande som f.eks. propanbutantændere og tændstikker.
c) Brug ansigtsbeskyttelse (hjelm eller skjold), og dæk øjnene med en skygge, der passer til svejserens syn og svejsestrømmen. Sikkerhedsstandarderne foreslår en farve nr. 13 til alle strømstyrker under 300 A. Lavere skærmfarver kan bruges, hvis lysbuen er dækket af arbejdsemnet.
d) Brug altid godkendte sikkerhedsbriller med sideskærm under hjelmen eller et andet skjold.
e) Brug skærme på arbejdspladsen for at beskytte andre mod blænding og stænk.
f) Brug altid ørepropper eller andet høreværn mod kraftig støj og for at forhindre sprøjt i at komme ind i ørerne.
g) Advar tilskuere mod ikke at se på lysbuen.

4.5. Beskyttelse mod elektrisk stød

Obs! Et elektrisk stød kan være dødeligt.

a) Sæt netledningen i den nærmeste stikkontakt, og før den på en praktisk og sikker måde. Undgå uforsigt at lægge kablet i rummet på uudforsket grund, hvilket kan føre til elektrisk stød eller brand.
b) Kontakt med elektrisk ladede dele kan forårsage elektrisk stød eller alvorlige forbrændinger.
c) Lysbuen og arbejdsområdet bliver elektrisk opladet, när strømmen løber.
d) Indgangskredsløbet og enhedens interne kredsløb er også strømførende, när der er tændt for strømmen.
e) Rør ikke ved de strømførende komponenter.
f) Brug tørre, ikke-perforerede, isolerede handsker og beskyttelsestøj.
g) Brug isolerende måtter eller andre isolerende belægninger på gulvet, som er store nok til at forhindre kontakt mellem kroppen og genstanden eller gulvet.
h) Rør ikke ved den elektriske bue.
i) Sluk for strømforsyningen, før du håndterer, rengør eller udskifter elektroden.
j) Sørg for, at jordforbindelseskablet er korrekt tilsluttet, og at stikket er sat korrekt i den jordforbundne stikkontakt. Forkert tilslutning af apparatets jordforbindelse kan være farlig for liv eller sundhed.
k) Kontrollér jævnligt strømkablerne for skader eller manglende isolering. Et beskadiget kabel skal udskiftes. Uforsigtig isoleringsreparation kan resultere i død eller personskade.
I) Sluk for enheden, när den ikke er i brug.

m) Kablet må ikke vikles rundt om kroppen.
n) Arbejdsemnet skal være korrekt jordet.
o) Kun tilbehør, der er i god stand, må bruges.
p) Beskadigede dele af enheden skal repareres eller udskiftes. Ved arbejde i højder skal der bruges sikkerhedsseler.
q) Alt udstyr og sikkerhedsudstyr skal opbevares ét sted.
r) Hold spidsen af grebet væk fra din krop, när aftrækkeren aktiveres.
s) Fastgør jordkablet til arbejdsemnet eller så tæt på det som muligt (f.eks. til arbejdsbænken).
t) Arbejdsklemmen skal være isoleret, hvis den ikke er forbundet med emnet, for at undgå kontakt med metal.
u) Produktet er designet til indendørs brug. Men hvis den har været udsat for fugt eller regn, skal man kontrollere, at der ikke kommer vanddråber ind, hvilket kan resultere i en ulykke.
v) Lad ikke enheden blive våd.

Obs! Apparatet kan stadig være under spænding efter afbrydelse af strømkablet.

a) Kontroller spændingen på indgangskondensatoren med apparatet slukket og spændingskablet frakoblet og sørg for, at spændingen er nul, ellers må du ikke røre enhedens komponenter.

OPMÆRKSOMHED Selvom apparatet er designet til at være sikkert, med tilstrækkelige sikkerhedsforanstaltninger, og på trods af brugen af ekstra sikkerhedsfunktioner for brugeren, er der stadig en lille risiko for ulykker eller skader ved håndtering af apparatet. Det er tilrådeligt at udvise forsigtighed og sund fornuft, när man bruger det.

4.6. Gasser og røg

Obs! Gas kan være sundhedsfarligt eller føre til døden!

a) Hold altid afstand fra gasudløbet.
b) Når du svejser, skal du være opmærksom på luftudskiftningen og undgå indånding af gas.
c) Fjern kemiske stoffer (fedt, opløsningsmidler) fra arbejdsemnernes overflade, da de brænder under høj temperatur og afgiver giftige dampe.
d) Svejsning af galvaniserede dele er kun tilladt med effektiv udsugning med filtrering og tilførsel af ren luft. Zinkdampe er meget giftige, og forgiftningssymptomet er den såkaldte zinkfeber.

5. Brugsanvisning

5.1. Generelle bemærkninger

a) Enheden skal bruges i overensstemmelse med dens formål, i overensstemmelse med sundheds- og sikkerhedsforskrifterne og de begrænsninger, der følger af dataene på typeskiltet (IP-niveau, driftscyklus, forsyningsspænding osv.).
b) Åbn ikke enheden, da dette vil gøre garantien ugyldig; desuden kan eksploderende udsatte dele forårsage personskade.
c) Producenten er ikke ansvarlig for tekniske ændringer af udstyret eller materielle skader som følge af indførelsen af disse ændringer.
d) Kontakt servicecentret, hvis udstyret ikke fungerer korrekt.
e) Apparatets ventilationsåbninger må ikke tildækkes - placer svejseren i en afstand af 30 cm fra de omgivende genstande.
f) Svejseapparatet må ikke holdes under armen eller tæt på kroppen.
g) Installer ikke udstyret i rum med aggressivt miljø, meget støv og i nærheden af enheder med høj elektromagnetisk feltudstråling.

h) Hold fingre, hår og tøj væk fra den roterende ventilator.
i) Apparatet skal være jordet under drift.
j) Hvis LED'en for termisk overbelastning lyser under drift af apparatet, skal du straks stoppe driften og vente på, at apparatet køler ned.
k) Når apparatet bruges i lang tid eller med høj strøm, skal du først slukke for strømforsyningen, när apparatet er kølet af.
I) Sluk ikke for apparatet under svejsning!
m) Vedligehold enheden regelmæssigt, og rens den indvendigt for støv.

5.2. Tilslutning af apparatet

5.2.1. Eltilslutning

a) Udstyret skal tilsluttes af en kvalificeret person. Desuden bør en person med de nødvendige kvalifikationer kontrollere, om jordforbindelsen og den elektriske installation med beskyttelsessystemet overholder sikkerhedsbestemmelserne og fungerer korrekt.
b) Placer udstyret i nærheden af arbejdspladsen.
c) Undgå for lange kabler, när du skal tilslutte enheden.
d) Enfasede svejsemaskiner skal tilsluttes en stikkontakt, der er udstyret med en jordforbindelse.
e) Svejsemaskiner, der drives af 3-faset lysnet, leveres uden stik. Du skal selv anskaffe et sådant stik og få installationen udført af en kvalificeret person.

OBS! Apparatet må kun bruges, hvis det er tilsluttet en installation med en funktionsdygtig sikring.

5.2.2. Gastislutning

a) Gasflasker skal placeres væk fra arbejdsemnet og sikres mod at falde ned.
b) Svejsemaskinens gastislutning skal forbindes til gasflasken eller gasinstallationen med en passende slange og en gastrykregulator med gasflowregulering. Obs! Det er uacceptabelt at bruge netværksreducere til gasflasker og omvendt. En sådan udskiftning kan medføre ødelæggelse af gastrykregulatoren og personskader.
c) Den økonomiske brug af gas forlænger svejsetiden.

6. Produktoversigt

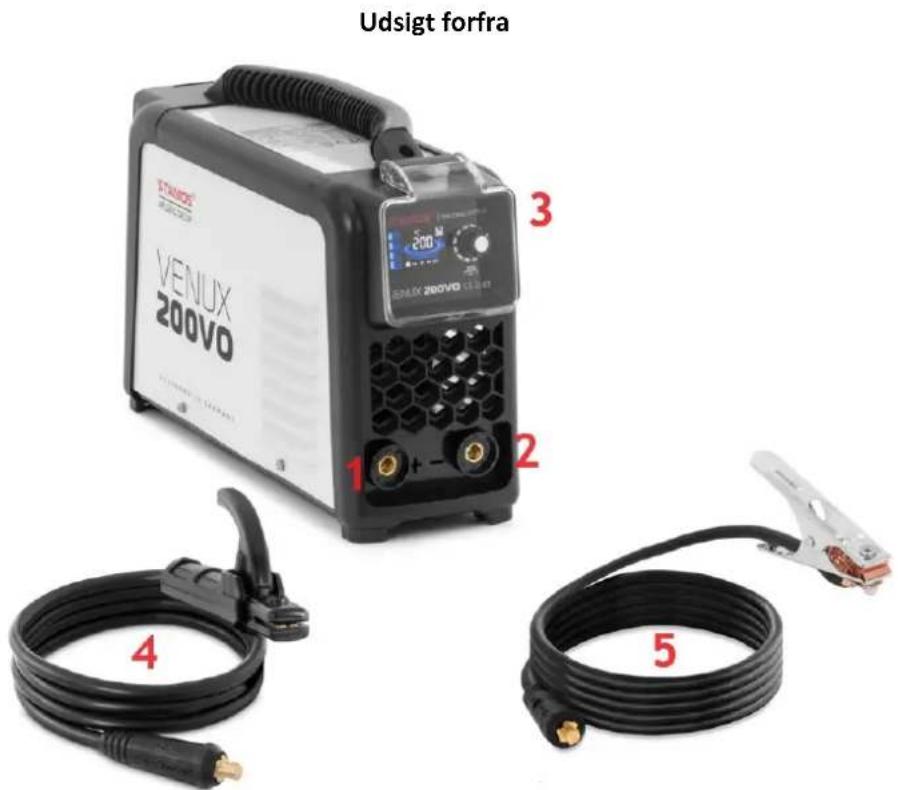

Udsigt forfra STAMOS VENUX 200VO 1 2 3 4 5

1 - Udgangsterminal "+" / 2 - Udgangsterminal "-" / 3 - Kontrolpanel / 4 - Kabel med elektrodeholder / 5 - Jordledning

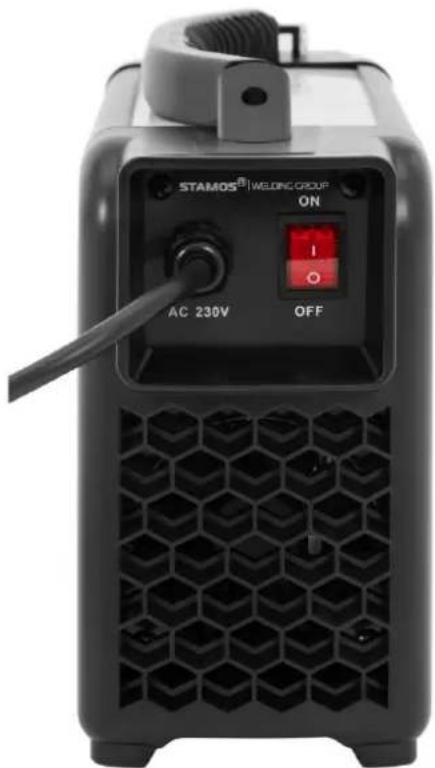

Udsigt bagfra

ON/OFF - tænd/sluk-kontakt

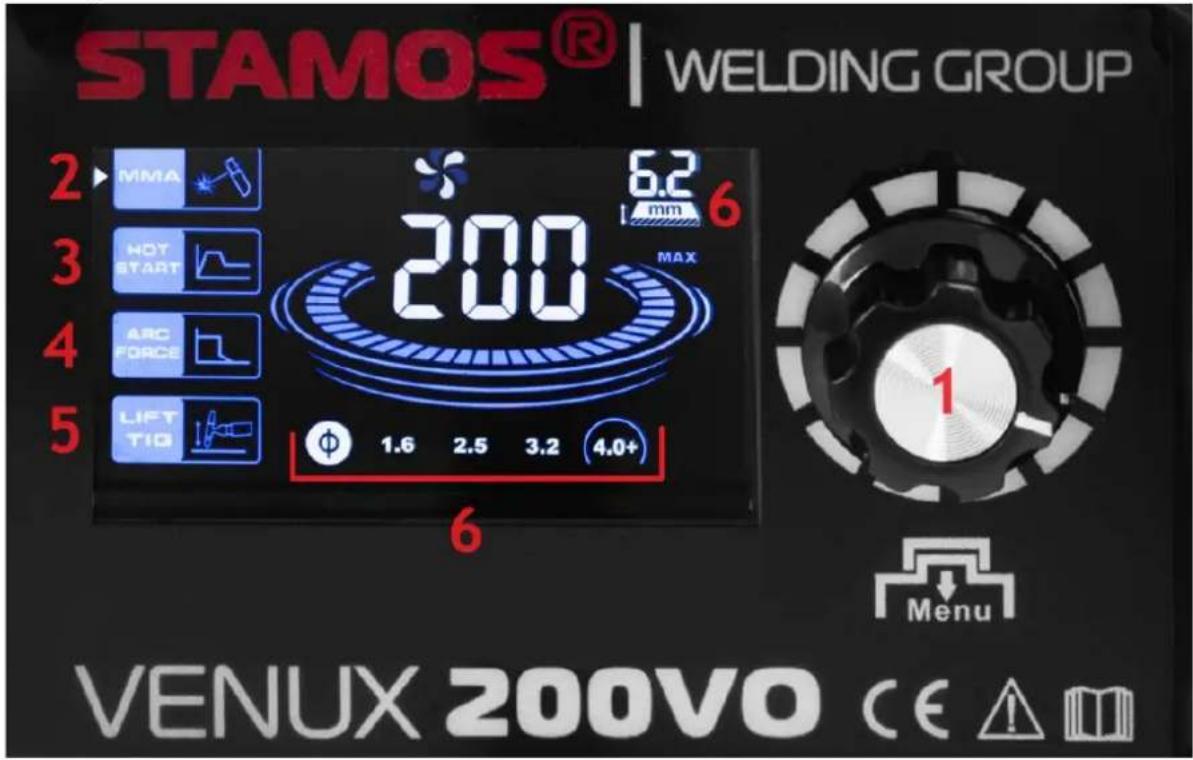

Kontrolpanel

STAMOS® | WELDING GROUP 2 MPA 6.2 6 3 HOT START MAX 4 ARC FORCE 5 LIFT TIO 1.6 2.5 3.2 4.0+ 6 VENUX 200VO CE

1 - Knap til indstilling af svejseparametre.

Når svejseren er tændt, viser den tilstanden (2), og knappen bruges til at indstille svejsestrømmen på (20-200 A).

Når du trykker på knappen (1), går svejseren ind i parameterindstillingsfunktionen Efter endnu et tryk på drejeknappen (1) går svejseren til indstilling af parameteren Hvis der trykkes på knappen (1) igen, går svejseren ind i tilstanden til indstilling af LIFT - indstilling af svejsestrøm (20-200 A).

2 - arbejdstilstand.
3 - parameterindstilling (0-100).
4 - parameterindstilling (0-100)
5 - TID arbejdstilstand; kræver separat svejsekabel med brænder (ikke inkluderet i leveringsomfanget).
6 - Foreslåede elektrodediametre i MMA svejsetilstand - när svejsestrømmen øges, øges elektrodediameteren, grafisk præsentation af foreslåede diametre:

Φ 1,6 mm: 20 - 99 A

Φ 2,5 mm: 100 - 139 A

Φ 3,2 mm: 140 - 179 A

7. Tilslutning af ledninger

OBS! Tilslutning af kablerne til enheden skal ske, mens strømforsyningen er afbrudt, og enheden er slukket.

MMA-svejsetilstand:

1) Tilslut svejseledningen til forbindelsen markeret med et "+"-tegn, og drej kabelstikket for at sikre forbindelsen.
2) Tilslut svejseledningen til forbindelsen markeret med et "-" -tegn, og drej kabelstikket for at sikre forbindelsen.
3) Tilslut netledningen og tænd for strømmen.
4) Tilslut jordkablet til emnet. Når disse trin er afsluttet, kan svejsningen begynde.

OBS! Kabelpolariteten kan variere! Al polariseringsinformation skal beskrives på emballagen lektrodeproducenten!

LIFT TIG-svejsetilstand:

Polaritet af TIG-svejsekabler

Negativ polaritet bruges i de fleste TIG-svejsninger. Svejsebrænderen forbindes til den negative pol og jordklemmen til den positive pol. Dermed reduceres sliddet på elektroden, og mængden af varme, der lagres i det svejsede materiale, øges.

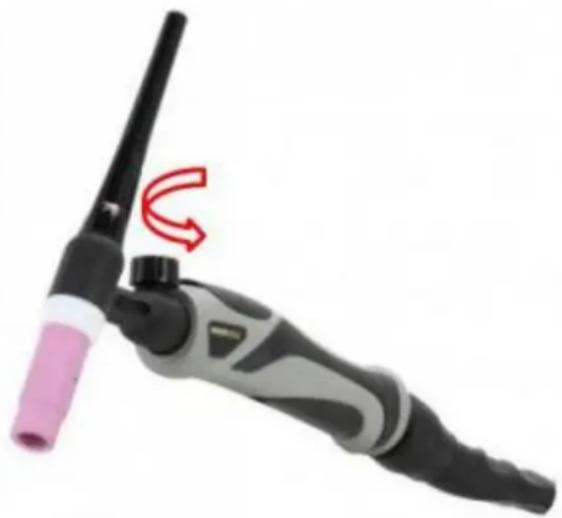

Lysbuetænding i TIG LIFT-metoden

For at tænde lysbuen med TIG LIFT-metoden skal du skrue ventilen på håndtaget af, trykke på knappen og derefter gnide wolframelektroden forsigtigt mod arbejdsemnet og løfte brænderen lidt, så lysbuen tændes. Når du slipper knappen, afsluttes svejseprocessen (i 2T-tilstand).

Et eksempel på en svejsebrænder til TIG-løftmetoden med en gasreguleringsventil i brænderen.

OBS! TIG-brænderen er ikke standardtilbehør til sættet.

8. Betjening af enheden

Tilslut svejsekablerne som beskrevet ovenfor og i henhold til den valgte driftstilstand.

Tænd for svejsemaskinen med hovedafbryderen.

Indstil de ønskede driftsparametre med drejeknappen (1).

Svejsemaskinen er klar til brug.

Når svejsearbejdet er færdigt, skal du slukke for svejsemaskinen med hovedafbryderen, vente til maskinen er kølet af og derefter tage stikket ud af stikkontakten.

9. Bortskaffelse af emballagen

Opbevar alt emballagemateriale (pap, plaststrimler og polystyrenskum) for at sikre, at enheden er beskyttet under transporten, hvis det skulle blive nødvendigt at sende den til et servicecenter!

Apparatet skal sikres mod stød og væltning og må ikke placeres på "hovedet". Apparatet skal opbevares i et godt ventileret rum med tør luft og ingen ætsende gasser.

a) • Træk stikket ud og lade apparatet køle helt af, før hver rengøring, og også når apparatet ikke er i brug,
b) Brug kun ikke-ætsende midler til at rengøre overfladen.
c) Det er forbudt at sprøjte apparatet med en vandstrøm eller nedsænke det i vand.
d) Sørg for, at vand ikke trænger ind gennem ventilationsåbningerne i huset.
e) Ventilationsåbningerne skal rengøres med en børste og trykluft.
f) Alle dele skal tørres grundigt efter hver rengøring og før apparatet genbruges.
g) Opbevar apparatet på et køligt og tørt sted, beskyttet mod fugt og direkte sollys.
h) Fjern jævnligt støv med tør og ren trykluft.
i) Maskinen skal beskyttes mod vand og fugt.
j) Maskinen må ikke placeres på en opvarmet overflade.
k) Opbevar maskinen i et tørt og rent rum.

12. Regelmæssig inspektion af enheden

Periodisk vedligeholdelse er nødvendig for, at enheden kan fungere korrekt.

FORSIGTIG: Sluk for enheden, og afbryd strømforsyningen, før du udfører vedligeholdelse.

Regelmæssige inspektioner

6 måneders rutinemæssig vedligeholdelse

- Udskift ulæselige etiketter- Kontrollér, at alle kontakter fungerer.- Kontrollér, at ventilatoren fungerer korrekt, og at der kommer luft ud fra maskinens bagside.- Hold øje med overdreven vibration, støj, lugt og gaslækage under drift.- Kontrollér, at brænder- eller jordledninger ikke er brændt igennem- Tjek, at alle elektriske forbindelser ikke er brændt igennem- Kontrollér, at forsyningskablet ikke er beskadiget.

- Blæs enheden ud med tør, ren luft under tryk.- Tjek de elektriske forbindelser på input/output-strippen for at stramme løse eller udskifte rustne skruer.

7. Koble til ledningene
