Marca	Rollei
Modello	Compact Traveler No. 2
Tipo di prodotto	Treppiede con funzione monopiede
Materiale del treppiede	Alluminio e plastica
Materiale della testa	Alluminio
Altezza di lavoro massima	131 cm
Altezza massima	178 cm
Altezza minima	44,5 cm
Carico massimo	5 kg
Numero di segmenti delle gambe	4
Diametro delle gambe	23 / 20 / 17 / 14 mm
Livella a bolla	Sì
Colonna centrale rimovibile	Sì
Punte intercambiabili	Sì (3 punte incluse)
Attacco filettato	Vite 1/4 pollice
Peso con testa	1,46 kg
Peso senza testa	1,11 kg
Altezza massima in monopiede (con testa)	183 cm
Peso del monopiede (con testa)	793 g
Tipo di piastra a sgancio rapido	Compatibile Arca Swiss
Contenuto della confezione	Treppiede, borsa da trasporto, supporto per smartphone, punte (3x), chiave a brugola (3x), manuale
Funzionalità aggiuntive	Supporto smartphone rotazione 360°, conversione monopiede, punte intercambiabili, frizione regolabile
Sicurezza	Perno antiscivolo sulla piastra, bloccaggio completo necessario
Manutenzione	Pulire con un panno asciutto. Riporre nella borsa fornita.

Domande frequenti - Compact Traveler No. 2 ROLLEI

Come fissare lo smartphone sul treppiede?

Avvitare il supporto per smartphone sulla piastra della slitta a freddo. Tirare verso l'alto il lato con la slitta a freddo per trattenere lo smartphone. Per ruotare di 360°, rilasciare il blocco posteriore, ruotare e riagganciare.

Come convertire il treppiede in monopiede?

Svitare il gancio della colonna centrale per estrarlo dall'alto, poi avvitarlo con una gamba staccata per formare un monopiede. L'altezza massima raggiunge 183 cm.

Come cambiare i piedini in gomma con le punte?

Girare i piedini in gomma in senso orario per allentarli, poi avvitare le punte in senso antiorario fino a quando sono ben strette.

Qual è il carico massimo supportato dal treppiede?

Il carico massimo è di 5 kg, sia in modalità treppiede che monopiede.

Come pulire e manutenere il treppiede?

Pulire il treppiede con un panno asciutto. Evitare l'umidità. Riporlo nella borsa da trasporto fornita per proteggerlo.

Come utilizzare la livella a bolla?

La livella a bolla integrata permette di verificare l'orizzontalità dell'apparecchio. Regolare le gambe e la testa fino a quando la bolla è centrata.

Come regolare l'angolo delle gambe del treppiede?

Sollevare le gambe fino a quando si bloccano nella prima posizione. Per il secondo e terzo angolo, premere i pulsanti di regolazione dell'angolo e piegare le gambe nella posizione desiderata.

Come fissare la fotocamera sulla testa?

Inserire la piastra a sgancio rapido nella testa fino allo scatto. Utilizzare il perno antiscivolo come sicurezza aggiuntiva. Stringere la vite di bloccaggio principale per fissare l'angolo.

Cosa contiene la confezione del treppiede Rollei Compact Traveler No. 2?

La confezione contiene: il treppiede, una borsa da trasporto, un supporto per smartphone, 3 punte, 3 chiavi a brugola e il manuale di istruzioni.

Come riporre il treppiede dopo l'uso?

Ripiegare le gambe, bloccare la colonna centrale all'altezza minima, poi riporre il treppiede nella borsa da trasporto fornita.

MANUALE UTENTE Compact Traveler No. 2 ROLLEI

Panoramica dei prodotti ..... 28

Panoramica del prodotto Treppiede .28

Cosa c'è nella scatola .....29

Istruzioni per la testa a sfera .....29

Istruzioni per il treppiede .....30

Conversione a monopiede ..... 31

Passaggio alle punte ..... 31

Supporto per smartphone ..... 31

Dati tecnici 32

HANDLEIDING IN HET NEDERLANDS

Productoverzicht 34

Grazie per aver scelto i nostri prodotti! Leggere attentamente prima dell'uso.

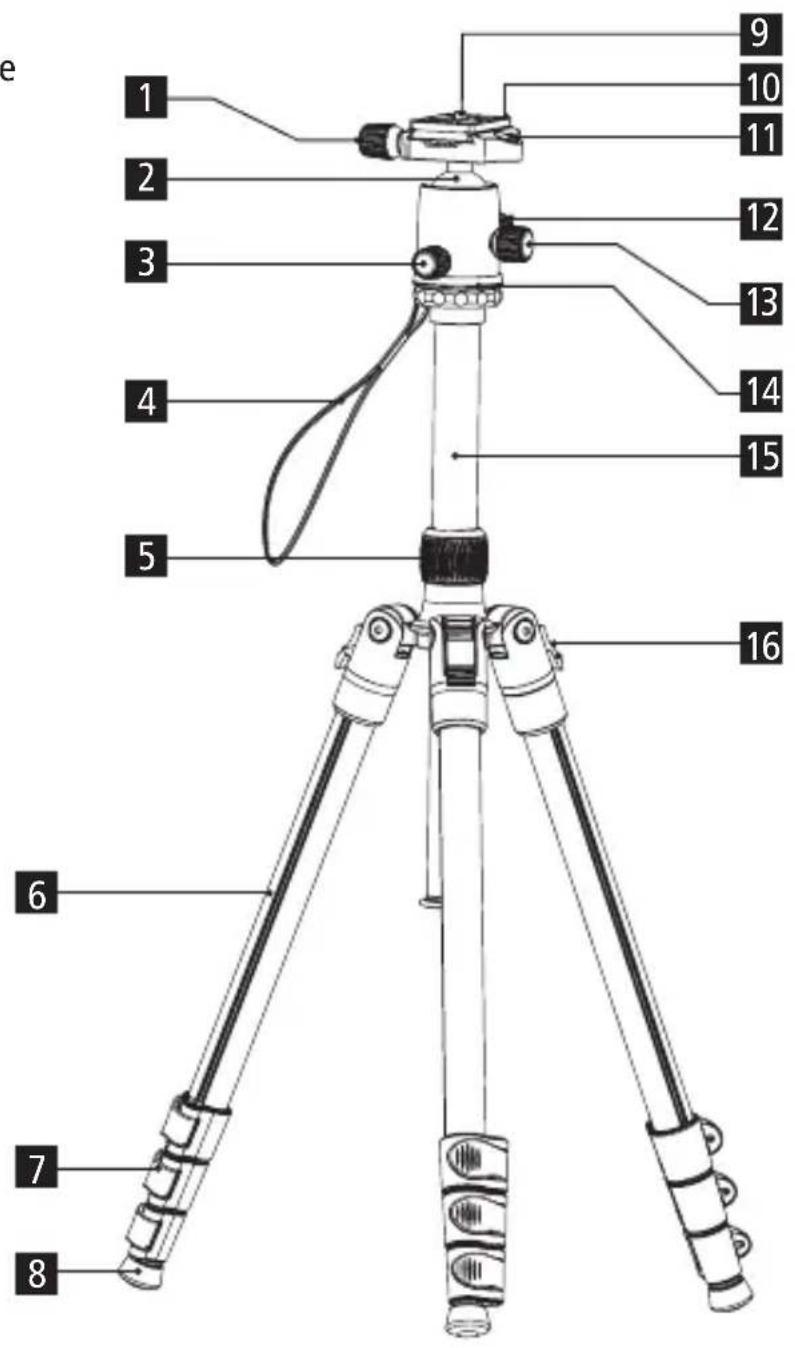

Panoramica del prodotto Treppiede

1 Vite di bloccaggio della piastra a sgancio rapido

2 Giunto a sfera
3 Pulsante di bloccaggio della base
4 Cinghia a mano
5 Anello di bloccaggio della colonna centrale
6 Gamba del treppiede
7 Serrature pieghevoli
8 Piedini in gomma / punte intercambiabili
9 Vite da 1/4 di pollice
10 Piastra a sgancio rapido
11 Livella a bolla d'aria
12 Vite di bloccaggio principale
13 Attrito
14 Base
15 Colonna centrale
16 Bloccaggio della gamba angolare

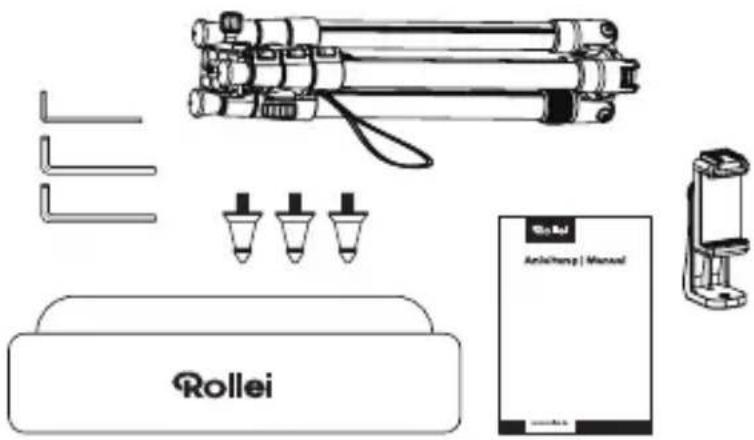

Cosa c'è nella confezione

• Treppiede
• Borsa per il trasporto
• Supporto per smartphone
• Punte (3x)
• Chiave a brugola (3x)
• Manuale d'uso

Istruzioni per la testa a sfera

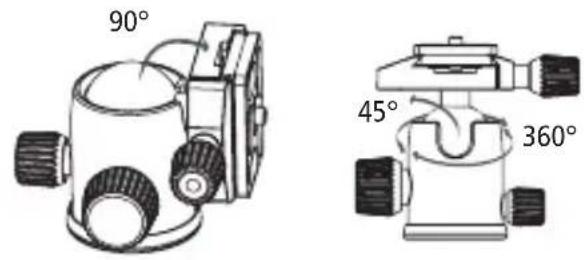

Allentare la manopola di bloccaggio principale per regolare l'angolo di ripresa. Tenere saldamente la fotocamera per evitare che l'attrezza-tura cada.

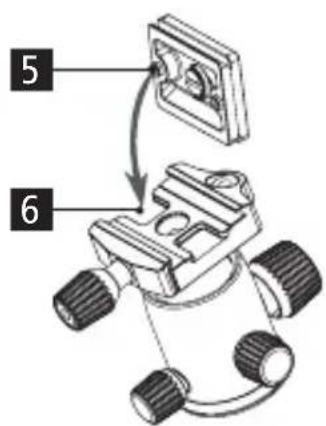

Il sistema di sgancio rapido ha un design di sicurezza basato su un perno antiscivolo che può evitare che l'attrezzatura cada accidentalmente.

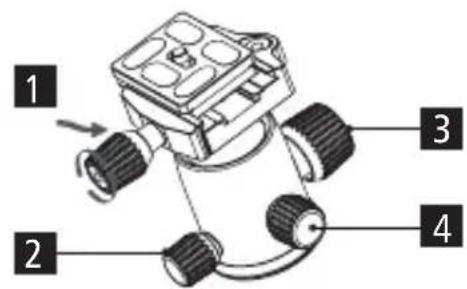

1 Vite di bloccaggio della piastra a sgancio rapido
2 Pulsante di bloccaggio della base
3 Vite di bloccaggio principale
4 Attrito
5 Perno antiscivolo
6 Scanalatura antiscivolo

Istruzioni per il treppiede

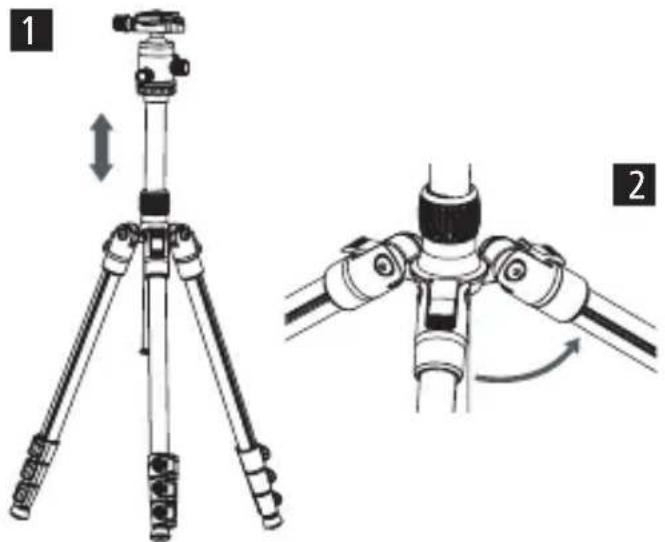

Sistema di bloccaggio della colonna centrale

1. Rilasciare il blocco della colonna centrale, regolare la colonna all'altezza desiderata, quindi ribloccarla.
2. Per regolare gli angoli delle gambe, ripiegare le gambe fino alla prima posizione angolare finché non si agganciano.
3. Per regolare la seconda e la terza angolazione delle gambe, premere i pulsanti di regolazione dell'angolo delle gambe verso il basso e piegare le gambe nella posizione desiderata.
4. Tenere premuti i pulsanti di regolazione dell'angolo e piegare completamente le gambe una volta per ottenere l'angolo più piccolo.
5. Rilasciare le viti di bloccaggio. Assicurarsi che la testa e il treppiede siano completamente bloccati.
6. I piedini in gomma garantiscono la stabilità e non scivolano o si spostano quando si fotografia su terreni morbidi, erba o sabbia.

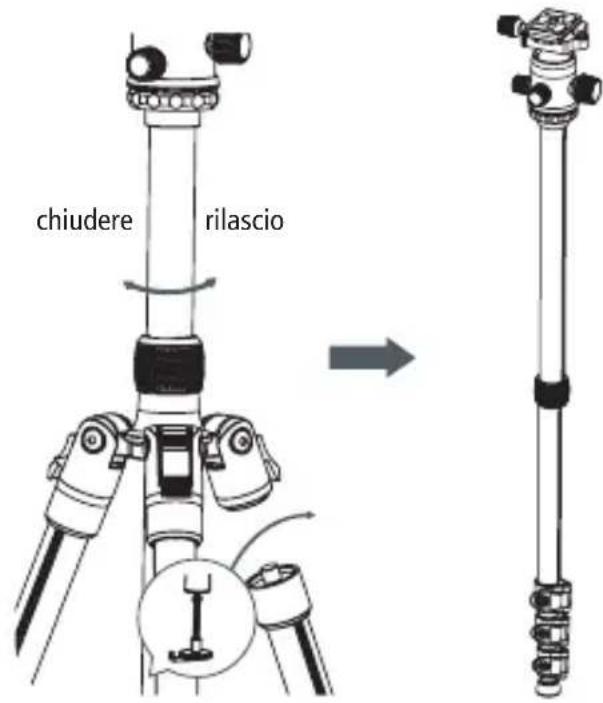

Svitare il gancio dalla colonna centrale per estrarlo dall'alto, quindi avvitarlo insieme alla gamba staccata per utilizzarlo come monopiede.

Conversione a punte

1. Ruotare i piedini di gomma in senso orario per allentarli.
2. Quindi avvitare le punte in senso antiorario fino a stringerle.

Supporto per smartphone

• Avvitare il supporto per smartphone direttamente sulla piastra cold shoe.
• Tirare verso l'alto il lato con l'attacco cold shoe per bloccare lo smartphone in posizione.
• Per ruotare lo smartphone, rilasciare il blocco sul retro, ruotare lo smartphone nella posizione desiderata e bloccarlo nuovamente. Lo smartphone può essere ruotato di 360°.
• Gli accessori possono essere montati utilizzando la slitta a freddo o la filettatura da 1/4 di pollice.

Tipo di treppiede Treppiede con funzione monopiede
Materiale Alluminio e plastica
Altezza massima di lavoro	131 cm
Altezza massima 178 cm
Altezza minima 44,5 cm
Dimensione della confezione	44 cm
Carico massimo 5 kg
Pilastro centrale staccabile Si
Livella a bolla d'aria Sì
Segmenti gambe treppiede 4
Diametro gambe treppiede 23 mm / 20 mm / 17 mm / 14 mm
Punte Sì, intercambiabile
Connessioni Vite da 1/4
Peso con testa	1,46 kg
Peso senza testa 1,11 kg

Funzione monopiede

Altezza massima incl. testa 183 cm
Altezza minima con testa	46 cm
Carico massimo 5 kg
Collegamenti Vite da 1/4
Peso incl. testa	793 g

Testa del treppiede
Materiale Alluminio
Altezza	9,3 cm
Scala d'acqua Sì
Larghezza base 5 cm
Carico massimo 5 kg
Connessioni Filettatura a vite da 1/4
Peso	353 g
Piastra a sgancio rapido
Compatibilità Arca svizzera
Larghezza 4 cm
Lunghezza 5cm
Altezza 1 cm
Connessioni Vite da 1/4
Peso 30 g
Cosa contiene la confezione
Treppiede, borsa per il trasporto, supporto per smartphone, punte (3x), chiave a brugola (3x), manuale utente

Il design e le specifiche effettive del prodotto possono variare.
