Marque	Rollei
Modèle	Compact Traveler No. 2
Type de produit	Trépied avec fonction monopode
Matériau du trépied	Aluminium et plastique
Matériau de la tête	Aluminium
Hauteur de travail maximale	131 cm
Hauteur maximale	178 cm
Hauteur minimale	44,5 cm
Charge maximale	5 kg
Nombre de segments de jambes	4
Diamètre des jambes	23 / 20 / 17 / 14 mm
Niveau à bulle	Oui
Colonne centrale amovible	Oui
Pointes interchangeables	Oui (3 pointes incluses)
Raccordement filetage	Vis 1/4 pouce
Poids avec tête	1,46 kg
Poids sans tête	1,11 kg
Hauteur maximale en monopode (avec tête)	183 cm
Poids du monopode (avec tête)	793 g
Type de plaque de fixation rapide	Compatible Arca Swiss
Contenu de la boîte	Trépied, sac de transport, support pour smartphone, pointes (3x), clé Allen (3x), manuel
Fonctionnalités supplémentaires	Support smartphone rotation 360°, conversion monopode, pointes interchangeables, friction réglable
Sécurité	Goupille antidérapante sur plaque, verrouillage complet nécessaire
Entretien	Nettoyer avec un chiffon sec. Ranger dans le sac fourni.

FOIRE AUX QUESTIONS - Compact Traveler No. 2 ROLLEI

Comment fixer le smartphone sur le trépied ?

Vissez le support pour smartphone sur la plaque de la griffe froide. Tirez vers le haut le côté avec la griffe froide pour maintenir le smartphone. Pour pivoter à 360°, relâchez le verrou à l'arrière, tournez et reverrouillez.

Comment convertir le trépied en monopode ?

Dévissez le crochet de la colonne centrale pour l'extraire par le haut, puis vissez-le avec une jambe détachée pour former un monopode. La hauteur maximale atteint 183 cm.

Comment changer les pieds en caoutchouc pour des pointes ?

Tournez les pieds en caoutchouc dans le sens des aiguilles d'une montre pour les desserrer, puis vissez les pointes dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'elles soient bien serrées.

Quelle est la charge maximale supportée par le trépied ?

La charge maximale est de 5 kg, aussi bien en mode trépied qu'en monopode.

Comment nettoyer et entretenir le trépied ?

Nettoyez le trépied avec un chiffon sec. Évitez l'humidité. Rangez-le dans le sac de transport fourni pour le protéger.

Comment utiliser le niveau à bulle ?

Le niveau à bulle intégré permet de vérifier l'horizontalité de l'appareil. Ajustez les jambes et la rotule jusqu'à ce que la bulle soit centrée.

Comment régler l'angle des jambes du trépied ?

Relevez les jambes jusqu'à ce qu'elles s'enclenchent à la première position. Pour les deuxième et troisième angles, appuyez sur les boutons de réglage d'angle et pliez les jambes dans la position souhaitée.

Comment sécuriser l'appareil photo sur la rotule ?

Insérez la plaque de fixation rapide dans la rotule jusqu'au déclic. Utilisez la goupille antidérapante comme sécurité supplémentaire. Serrez la vis de blocage principale pour fixer l'angle.

Que contient la boîte du trépied Rollei Compact Traveler No. 2 ?

La boîte contient : le trépied, un sac de transport, un support pour smartphone, 3 pointes, 3 clés Allen et le manuel d'utilisation.

Comment ranger le trépied après utilisation ?

Repliez les jambes, verrouillez la colonne centrale à sa hauteur minimale, puis placez le trépied dans le sac de transport fourni.

MODE D'EMPLOI Compact Traveler No. 2 ROLLEI

Aperçu des produits ..... 22

Présentation du produit Trépied .... 22

Contenu de la boîte 23

Instructions relatives à la rotule .... 23

Instructions pour le trépied.....24

Conversion en monopode ..... 25

Passage aux pointes ..... 25

Support pour smartphone ..... 25

Données techniques ..... 26

MANUALE IN ITALIANO

Merci d'avoir choisi nos produits ! Veuillez lire attentivement avant de les utiliser.

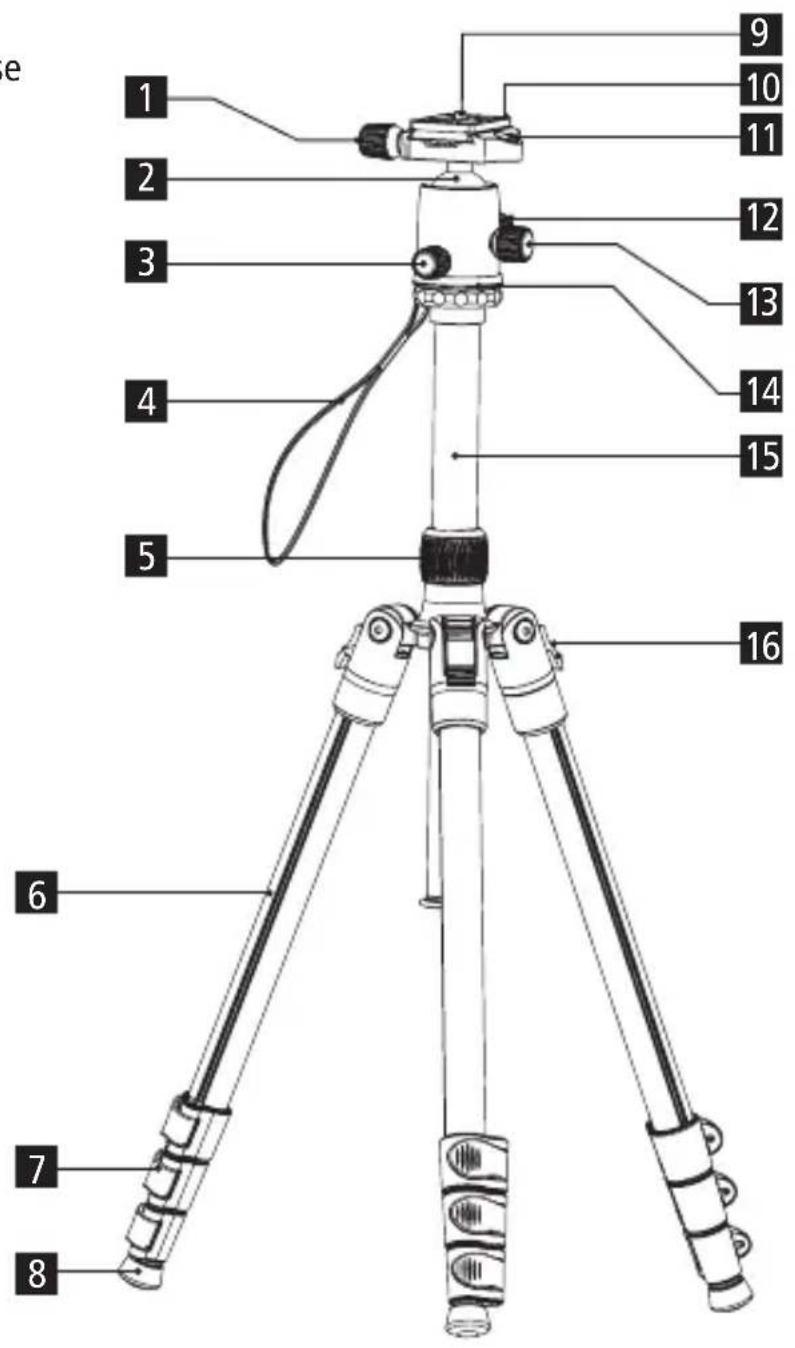

Vue d'ensemble des produits Trépied

1 Vis de blocage de la plaque de fixation rapide

2 Articulation à rotule
3 Bouton de verrouillage de la base
4 Dragonne
5 Bague de verrouillage de la colonne centrale
6 Pied de trépied
7 Verrous de pliage
8 Pieds en caoutchouc / pointes interchangeables
9 Vis 1/4 pouce
10 Plaque de fixation rapide
11 Niveau à bulle
12 Vis de blocage principale
13 Friction
14 Base
15 Colonne centrale
16 Verrouillage de la jambe d'angle

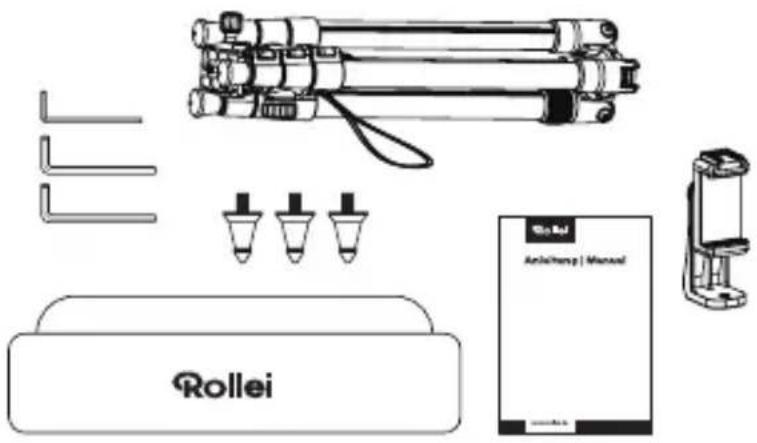

Contenu de la boîte

• Trépied
• Sac de transport
  – Support pour smartphone
• Pointes (3x)
• Clé Allen (3x)
• Manuel d'utilisation

Instructions pour la rotule

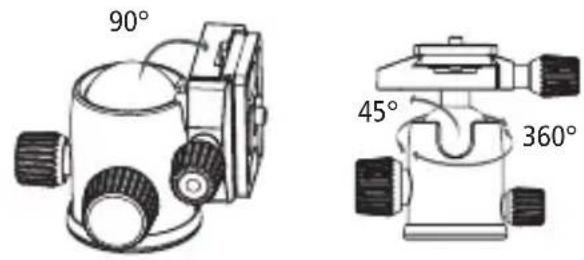

Desserrez le bouton de verrouillage principal pour régler l'angle de prise de vue. Tenez fermement votre appareil photo pour éviter que votre équipement ne tombe.

Le système de fixation rapide est doté d'une conception de sécurité basée sur une goupille antidérapante qui peut empêcher votre équipement de tomber accidentellement.

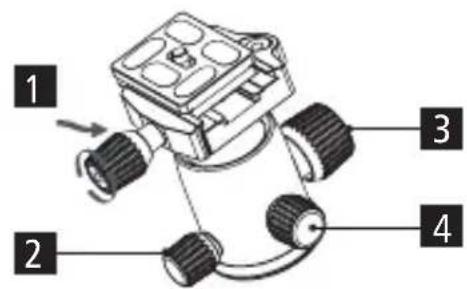

1 Vis de verrouillage de la plaque de fixation rapide
2 Bouton de verrouillage de la base
3 Vis de verrouillage principale
4 Friction

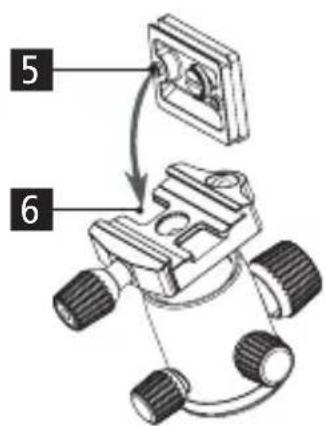

5 Goupille antidérapante
6 Rainure antidérapante

Instructions pour le trépied

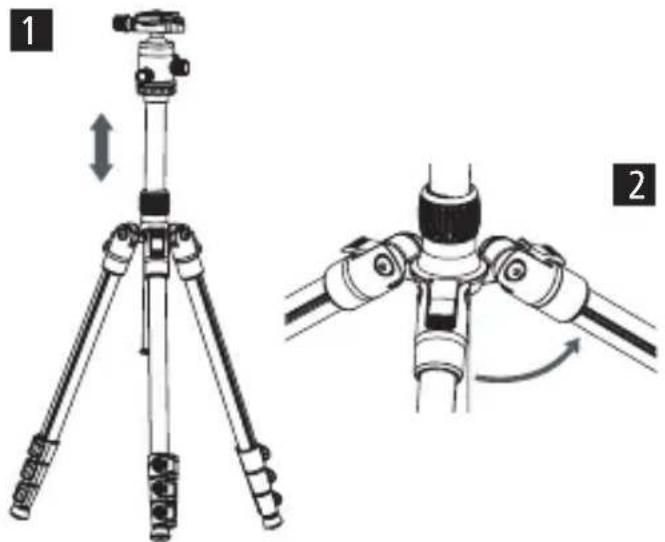

Système de verrouillage de la colonne centrale

1. Relâchez le verrou de la colonne centrale, réglez la colonne à la hauteur voulue, puis reverrouillez-la.
2. Pour régler l'angle des jambes, relevez les jambes jusqu'à la première position d'angle, jusqu'à ce qu'elles s'enclenchent.
3. Pour régler les deuxième et troisième angles des jambes, appuyez sur les boutons de réglage de l'angle des jambes et pliez les jambes dans la position souhaitée.

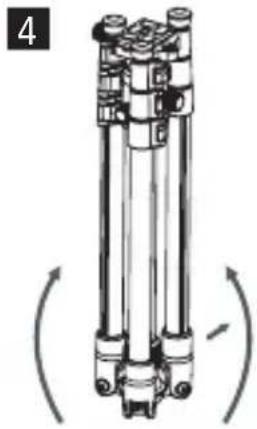

4. Appuyez sur les boutons de réglage de l'angle et maintenez-les enfoncés, puis pliez complètement les jambes une fois pour obtenir le plus petit angle possible.
5. Relâchez les vis de verrouillage.

Assurez-vous que la tête et le trépied sont complètement verrouillés.

1. Les pieds en caoutchouc assurent la stabilité et ne glissent pas lorsque vous photographiez sur un sol mou, de l'herbe ou du sable.

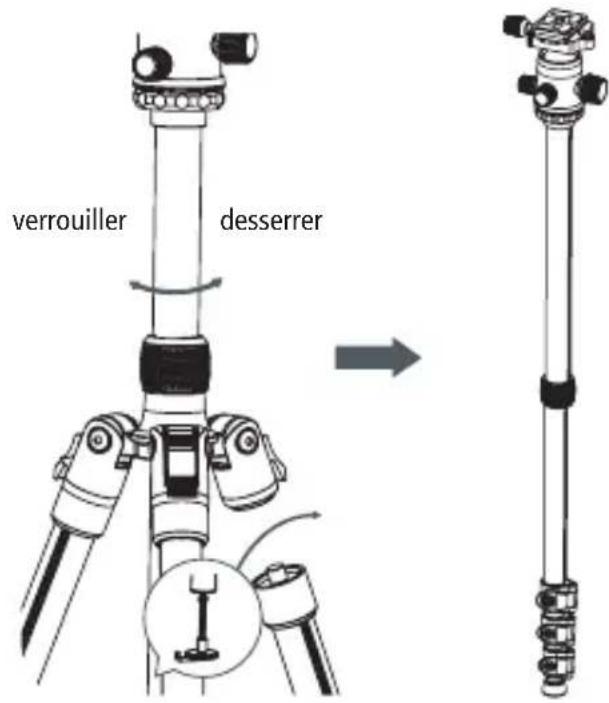

Dévissez le crochet de la colonne centrale pour l'extraire par le haut, puis vissez-le avec la jambe détachée pour l'utiliser comme monopode.

Passage aux pointes

1. Tournez les pieds en caoutchouc dans le sens des aiguilles d'une montre pour les desserrer.
2. Vissez ensuite les pointes dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'elles soient bien serrées.

Support pour smartphone

• Vissez le support pour smartphone directement sur la plaque de la griffe froide.
• Tirez vers le haut le côté avec la griffe froide pour fixer votre smartphone en place.
• Pour faire pivoter le smartphone, relâchez le verrou à l'arrière, faites pivoter le smartphone jusqu'à la position souhaitée, puis verrouillez-le à nouveau. Le smartphone peut être tourné à 360°.
• Les accessoires peuvent être montés à l'aide de la griffe froide ou du pas de vis de 1/4 de pouce.

Caractéristiques techniques

Trépied

Type de trépied Trépied avec fonction monopode
Matériau Aluminium et plastique
Hauteur de travail max.	131 cm
Hauteur max. 178 cm
Hauteur min. 44,5 cm
Taille de l’emballage	44 cm
Charge maximale 5 kg
Colonne centrale amovible Oui
Niveau à bulle Oui
Segments des jambes du trépied 4
Diamètre des jambes du trépied 23 mm / 20 mm / 17 mm / 14mm
Pointes Oui, interchangeable
Raccords Vis 1/4
Poids avec tête	1,46 kg
Poids sans tête 1,11 kg

Fonction monopode

Hauteur max. avec tête 183 cm
Hauteur min. avec tête	46 cm
Charge maximale 5 kg
Raccordements Vis 1/4
Poids avec tête	793 g

Caractéristiques techniques

Tête de trépied
Matériau Aluminium
Hauteur	9,3 cm
Échelle d'eau Oui
Largeur de la base 5 cm
Charge maximale 5 cm
Raccordements Filet de vis 1/4
Poids	0.36 kg
Plaque de fixation rapide
Compatibilité Arca Swiss
Largeur 4 cm
Longueur 5cm
Hauteur 1 cm
Raccordements Vis 1/4
Poids 30 g
Contenu de la boîte
Trépied, sac de transport, support pour smartphone, pointes (3x), clé Allen (3x), manuel d'utilisation

La conception et les spécifications du produit peuvent varier.
