| Merk | Rollei |
| Model | Compact Traveler No. 2 |
| Producttype | Statief met eenbenige functie |
| Materiaal statief | Aluminium en kunststof |
| Materiaal kop | Aluminium |
| Maximale werkhoogte | 131 cm |
| Maximale hoogte | 178 cm |
| Minimale hoogte | 44,5 cm |
| Maximale belasting | 5 kg |
| Aantal beensegmenten | 4 |
| Diameter benen | 23 / 20 / 17 / 14 mm |
| Waterpas | Ja |
| Uitneembare middenkolom | Ja |
| Verwisselbare punten | Ja (3 punten inbegrepen) |
| Schroefdraadaansluiting | Schroef 1/4 inch |
| Gewicht met kop | 1,46 kg |
| Gewicht zonder kop | 1,11 kg |
| Maximale hoogte als eenbenige statief (met kop) | 183 cm |
| Gewicht eenbenige statief (met kop) | 793 g |
| Type snelkoppelingsplaat | Compatibel met Arca Swiss |
| Inhoud doos | Statief, draagtas, smartphonehouder, punten (3x), inbussleutels (3x), handleiding |
| Extra functies | Smartphonehouder 360° rotatie, omzetting naar eenbenig, verwisselbare punten, instelbare wrijving |
| Veiligheid | Antislip pin op plaat, volledige vergrendeling vereist |
| Onderhoud | Reinig met een droge doek. Berg op in de meegeleverde tas. |
Veelgestelde vragen - Compact Traveler No. 2 ROLLEI
Gebruikersvragen over Compact Traveler No. 2 ROLLEI
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Statief in PDF-formaat gratis! Vind uw handleiding Compact Traveler No. 2 - ROLLEI en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Compact Traveler No. 2 van het merk ROLLEI.
GEBRUIKSAANWIJZING Compact Traveler No. 2 ROLLEI
Productoverzicht statief ..... 34
Wat zit er in de doos ..... 35
Instructies balhoofd 35
Handleiding stativ 36
Conversie naar monopod .....37
Overstappen op spikes ..... 37
Smartphone houder 37
Bedankt voor het kiezen van onze producten! Lees aandachtig door voor gebruik.

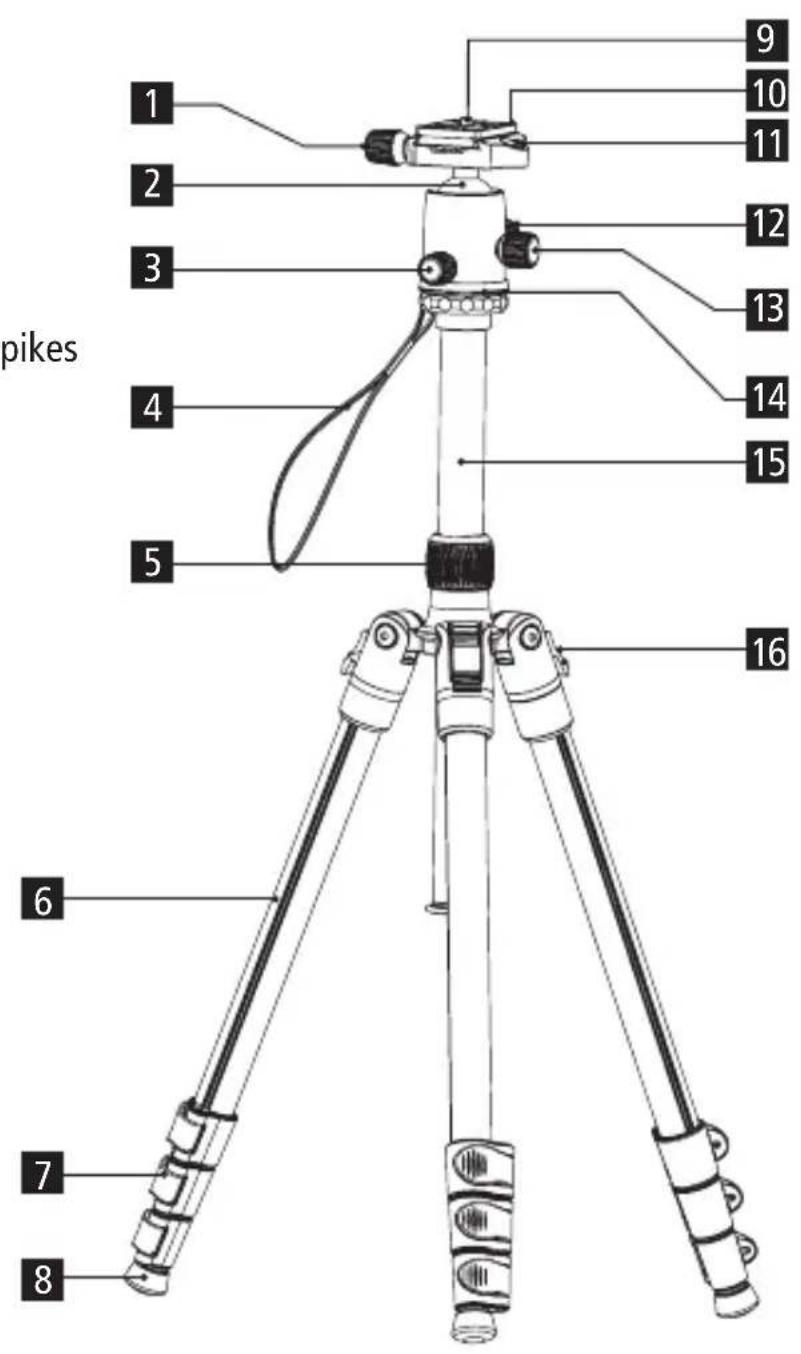

Productoverzicht Statief
1 Snelkoppelingsplaat borgschroef
2 Kogelgewricht
3 Vergrendelknop basis
4 Handriem
5 Middelste kolom vergrendelring
6 Driepoot
7 Vouwvergrendelingen
8 Rubber voeten / verwisselbare spikes
9 1/4-inch schroef
10 Snelkoppelingsplaat
11 Waterpas
12 Hoofdborgschroef
13 Frictie
14 Basis
15 Middelste kolom
16 Hoekbeenvergrendeling

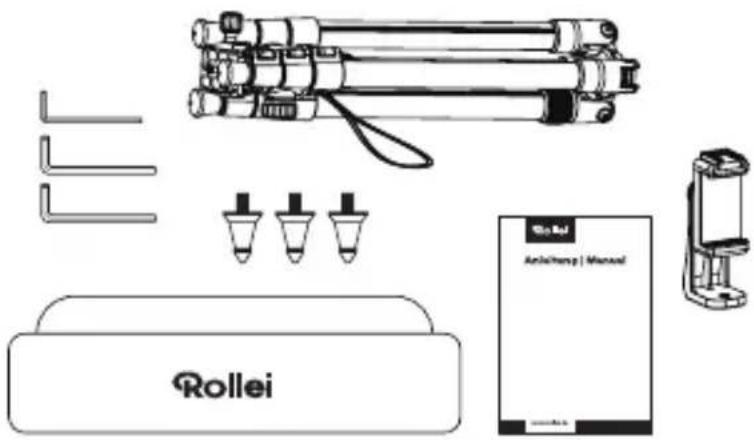

Wat zit er in de doos
- Statief
- Draagtas
- Smartphone houder
- Spikes (3x)
- Inbussleutel (3x)
- Gebruiksaanwijzing

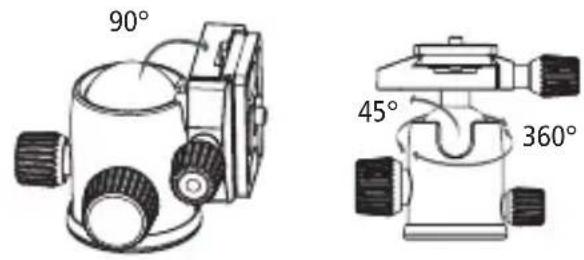

Instructies voor kogelkop
Draai de hoofdvergrendelknop los om de opnamehoek in te stellen. Houd uw camera stevig vast om te voorkomen dat uw apparatuur valt.

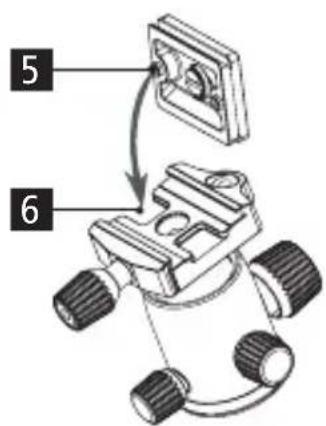

Het snelsluitsysteem heeft een veiligheidsontwerp op basis van een antislippen die kan voorkomen dat je apparatuur per ongeluk valt.

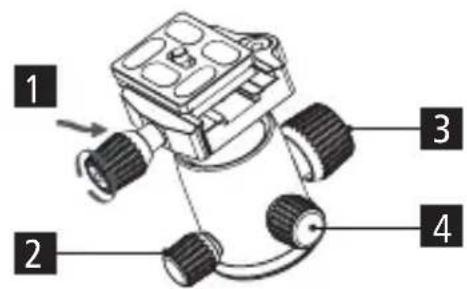

1 Borgschroef voor snelspanplaat
2 Vergrendelknop basis
3 Hoofdvergrendelingsschroef
4 Wrijving
5 Anti-slip pin
6 Anti-slip groef

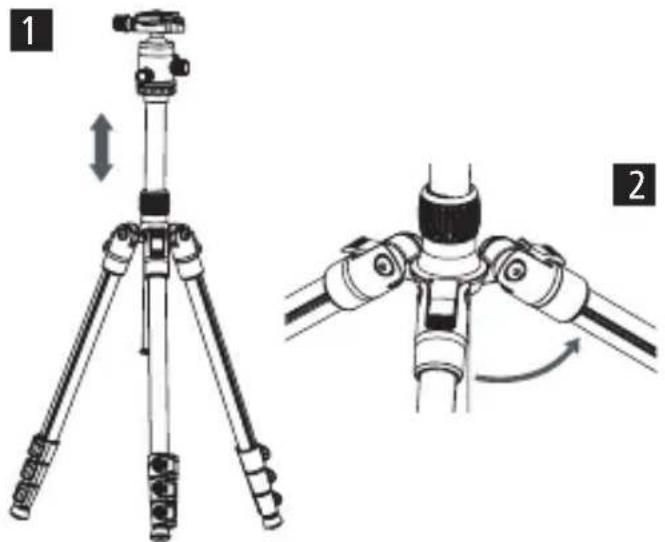

Vergrendelingssysteem middenkolom
- Maak de vergrendeling van de middelste kolom los, stel de kolom in op de gewenste hoogte en vergrendel deze vervolgens opnieuw.
- Om de hoeken van de poten aan te passen, klapt u de poten omhoog naar de eerste hoekpositie totdat ze vastklikken.
- Om de tweede en derde poothoek aan te passen, drukt u de knoppen voor het aanpassen van de poothoek omlaag en klapt u de poten in de gewenste positie.
- Houd de knoppen voor hoekaan- passing ingedrukt en vouw de poten eenmaal volledig in om de kleinste hoekpositie te bereiken.
- Draai de borgschroeven los. Zorg ervoor dat de kop en het statief volledig vergrendeld zijn.
- De rubberen voetjes zorgen voor stabiliteit en glijden of bewegen niet als je fotografeert op zachte grond, gras of zand.

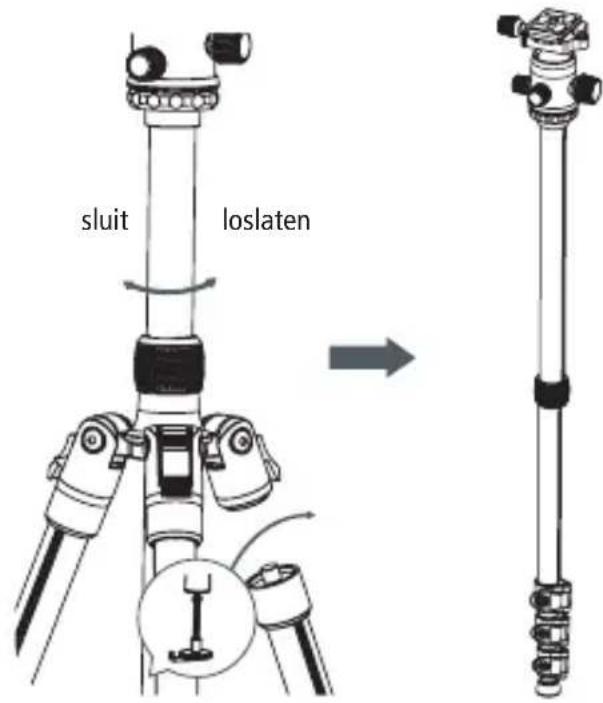

Schroef de haak van de middenkolom los om hem van bovenaf uit te trekken en schroef hem dan vast met de losse poot om hem als monopod te gebruiken.
- Draai de rubberen voetjes met de klok mee om ze los te maken.
- Draai de spikes vervolgens tegen de klok in vast.
- Schroef de smartphonehouder rechtstreeks op de koude schoenplaat.
- Trek de kant met de koude schoenbevestiging omhoog om je smartphone vast te klemmen.
- Om de smartphone te draaien, maak je de vergrendeling aan de achterkant los, draai je de smartphone in de gewenste positie en vergrendel je hem opnieuw. De smartphone kan 360° worden gedraaid.
- Accessoires kunnen worden bevestigd met de koude schoen of de 1/4-inch schroefdraad.
| Type statief Statief met monopod-functie | |
| Materiaal Aluminium en kunststof | |
| Max. werkhoogte | 131 cm |
| Max. hoogte 178 cm | |
| Min. hoogte 44,5 cm | |
| Verpakking | 44 cm |
| Max. belasting 5 kg | |
| Afneembare middenzuil Ja | |
| Waterpas Ja | |
| Segmenten statiefpoten 4 | |
| Diameter statiefpoten 23 mm / 20 mm / 17 mm / 14 mm | |
| Spikes Ja, verwisselbaar | |
| Aansluitingen 1/4" schroef | |
| Gewicht incl. kop | 1,46 kg |
| Gewicht zonder kop 1,11 kg | |
Monopod functie
| Max. hoogte incl. kop 183 cm | |
| Min. hoogte incl. kop | 46 cm |
| Max. belasting 5 kg | |
| Aansluitingen 1/4" schroef | |
| Gewicht incl. kop | 793 g |
Technische gegevens
| Statiefkop | |
| Materiaal Aluminium | |
| Hoogte | 9,3 cm |
| Waterschaal Ja | |
| Breedte voet 5 cm | |
| Max. belasting 5 kg | |
| Aansluitingen 1/4" schroefdraad | |
| Gewicht | 353 g |
| Snelkoppelingsplaat | |
| Compatibiliteit Arca Zwitsers | |
| Breedte 4 cm | |
| Lengte 5cm | |
| Hoogte 1 cm | |
| Aansluitingen 1/4" schroef | |
| Gewicht 30 g | |
| Wat zit er in de doos | |
| Statief, draagtas, smartphonehouder, spikes (3x), inbussleutel (3x), gebruikershandleiding | |
Het werkelijke productontwerp en de specificaties kunnen afwijken.
