| Znamka | Rollei |
| Model | Compact Traveler No. 2 |
| Vrsta izdelka | Stativ z funkcijo monopod |
| Material stativa | Aluminij in plastika |
| Material glave | Aluminij |
| Največja delovna višina | 131 cm |
| Največja višina | 178 cm |
| Najmanjša višina | 44,5 cm |
| Največja obremenitev | 5 kg |
| Število segmentov nog | 4 |
| Premer nog | 23 / 20 / 17 / 14 mm |
| Libela | Da |
| Snemljiv sredinski stolpec | Da |
| Zamenljive konice | Da (3 konice priložene) |
| Navojni priključek | Vijak 1/4 palca |
| Teža z glavo | 1,46 kg |
| Teža brez glave | 1,11 kg |
| Največja višina v načinu monopod (z glavo) | 183 cm |
| Teža monopoda (z glavo) | 793 g |
| Tip plošče za hitro pritrditev | Združljiv z Arca Swiss |
| Vsebina škatle | Stativ, transportna torba, nosilec za pametni telefon, konice (3x), imbus ključ (3x), priročnik |
| Dodatne funkcije | Nosilec za pametni telefon z vrtenjem 360°, pretvorba v monopod, zamenljive konice, nastavljiva trenje |
| Varnost | Protizdrsni zatič na plošči, potrebno popolno zaklepanje |
| Vzdrževanje | Očistite s suho krpo. Shranite v priloženi torbi. |
Pogosto zastavljena vprašanja - Compact Traveler No. 2 ROLLEI
Vprašanja uporabnikov o Compact Traveler No. 2 ROLLEI
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Trepied v formatu PDF brezplačno! Poiščite svoja navodila Compact Traveler No. 2 - ROLLEI in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. Compact Traveler No. 2 znamke ROLLEI.
NAVODILA ZA UPORABO Compact Traveler No. 2 ROLLEI
Navodila za uporabo kroglične glave 47
Navodila za uporabo ..... 48
Preoblikovanje v monopod ..... 49
Sprememba na trne 49
Držalo za pametni telefon ..... 49
Tehnični podatki....50
Hvala, ker ste izbrali naše izdelke! Pred uporabo natančno preberite.

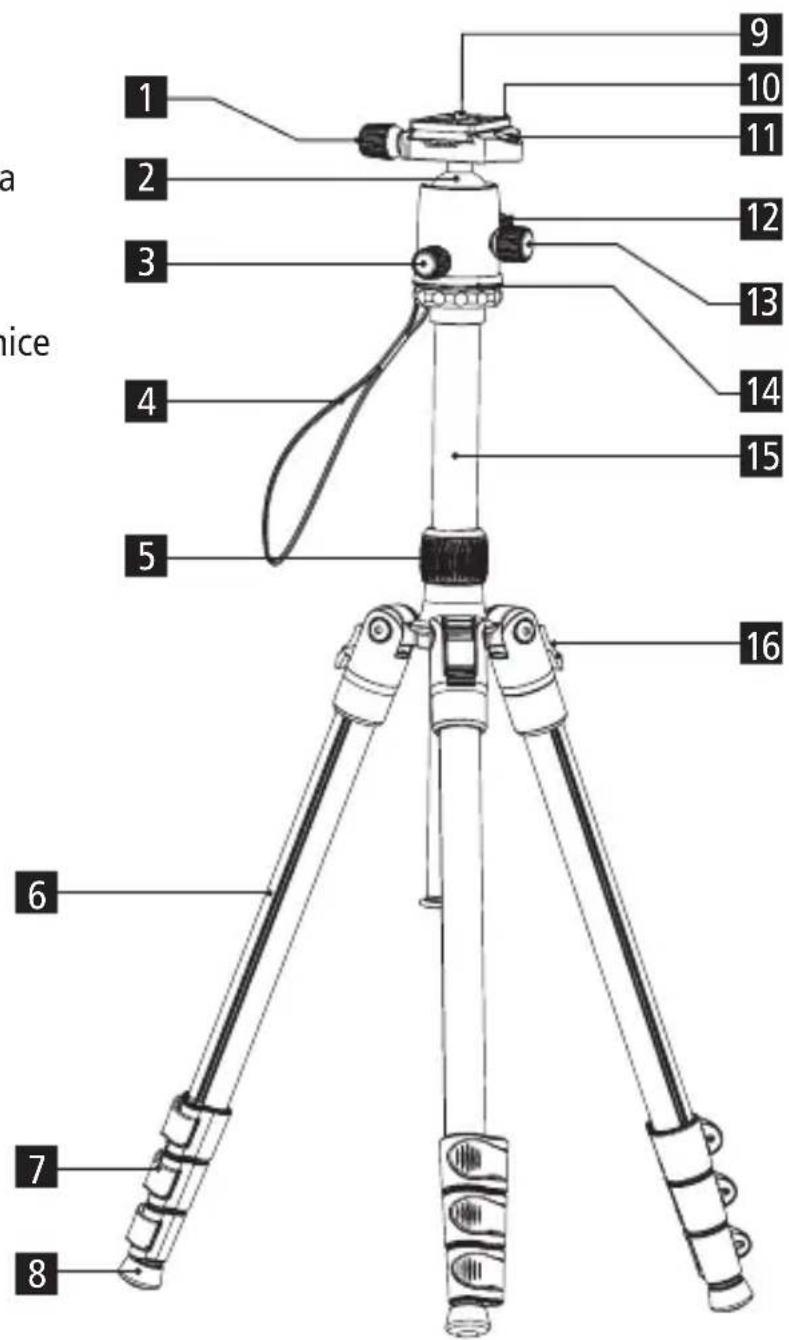

Pregled izdelkov Stativ
1 Zaklepni vijak za hitro sprostitev plošče
2 Kroglični sklep
3 Gumb za zaklepanje podstavka
4 Pas za roke
5 Blokirni obroč sredinskega stebra
6 Noga stativa
7 Zložljive ključavnice
8 Gumijaste noge / zamenljive konice
9 1/4-palčni vijak
10 Ploščica za hitro sprostitev
11 Nivojski nivelir
12 Glavni zaklepni vijak
13 Trenje
14 Podstavek
15 Sredinski stolpec
16 Zaklepanje kotne noge

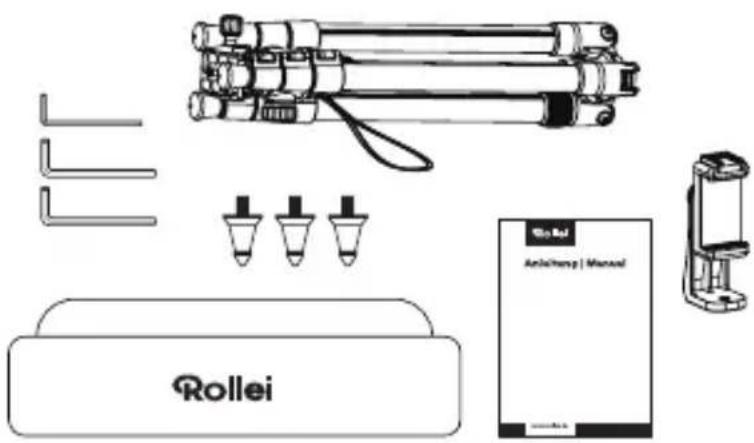

Kaj je v škatli
- Stativ
- Torba za prenašanje
– Držalo za pametni telefon - Trniči (3x)
- Allenov ključ (3x)
- Uporabniški priročnik

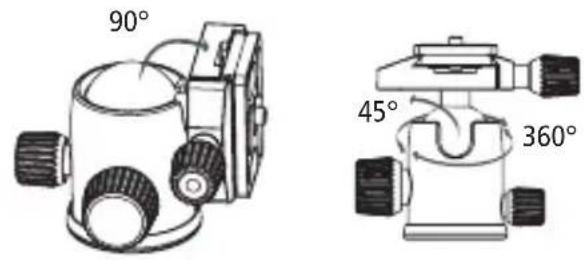

Navodila za uporabo krogelne glave
Za nastavitev kota snemanja sprostite glavni zaklepni gumb. Fotoaparat držite trdno, da oprema ne pade.

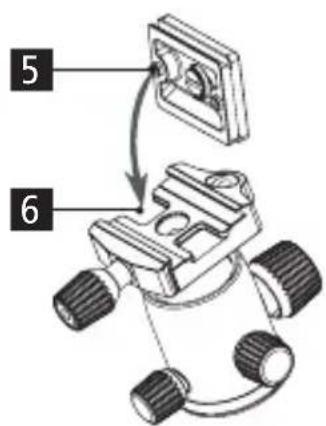

Sistem hitrega sproščanja ima varnostno zas- novo, ki temelji na protizdrsnem zatiču, ki lahko prepreči, da bi oprema po nesreči padla.

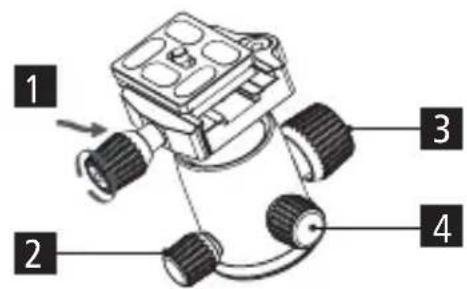

1 Zaklepni vijak plošče za hitro sproščanje
2 Gumb za zaklepanje podstavka
3 Glavni zaklepni vijak
4 Trenje
5 Protizdrsni zatič
6 Protizdrsni utor
Navodila za uporabo stativa

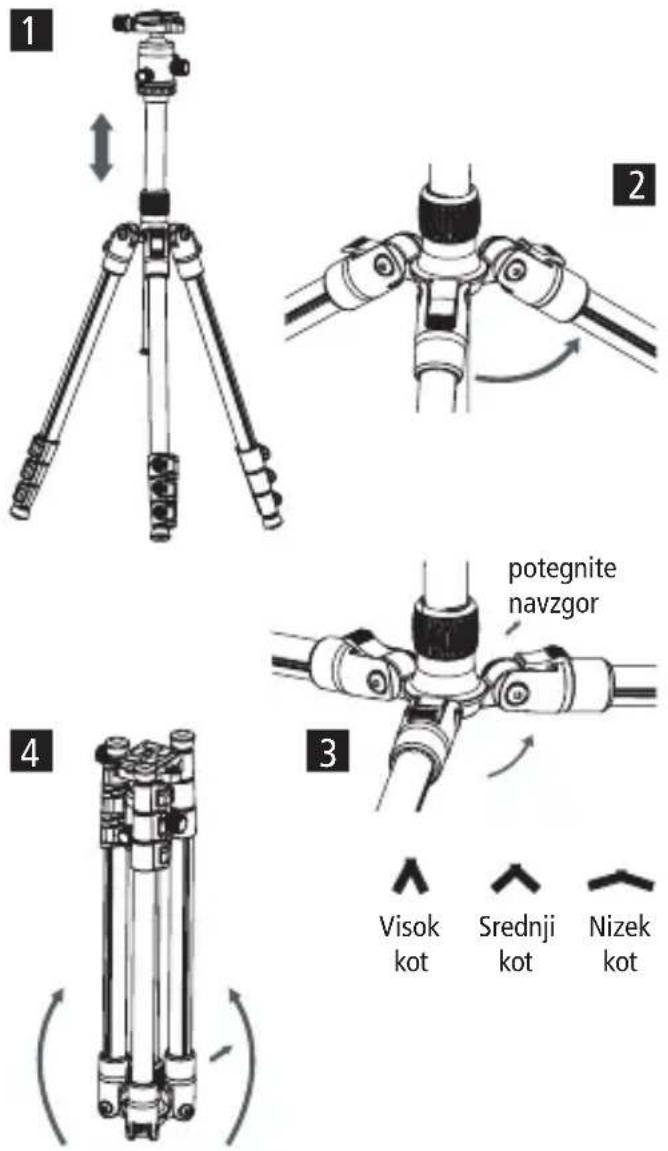

Sistem zaklepanja sredinskega stebrička
- Sprostite zaklepanje sredinskega stebrička, nastavite ga na želeno višino in ga ponovno zaklenite.
- Če želite nastaviti kote nog, noge zložite do prvega kotnega položaja, dokler se ne zaskočijo.
- Za nastavitev drugega in tretjega kota nog pritisnite gumba za nastavitev kota nog navzdol in zložite noge v želeni položaj.
- Pritisnite in držite gumba za nastavitev kota ter enkrat popolnoma zložite noge, da dosežete najmanjši
- Sprostite pritrdilne vijake.
Prepričajte se, da sta glava in stativ popolnoma zaklenjena. - Gumijaste noge zagotavljajo stabilnost in ne zdrsnejo ali se premaknejo, ko fotografirate na mehki podlagi, travi ali pesku.

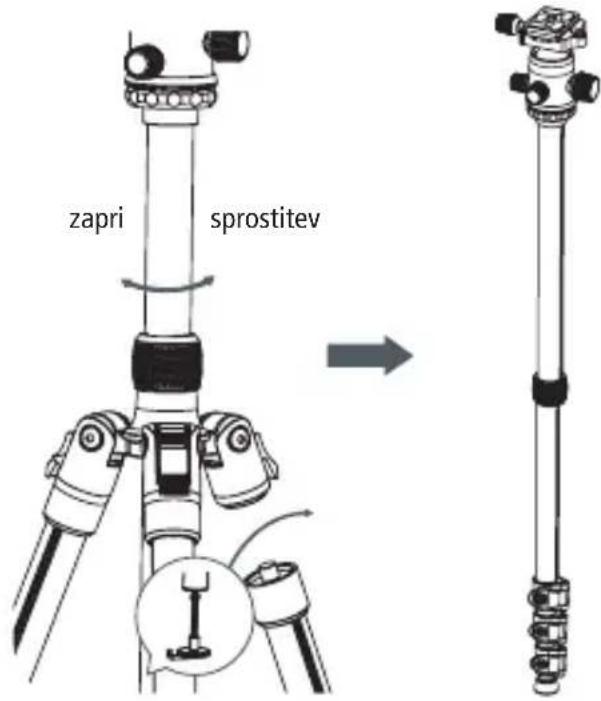

Odvijte kavelj s sredinskega stebrička in ga izvlecite od zgoraj, nato pa ga privijte skupaj z ločeno nogo in ga uporabite kot monopod.
Preoblikovanje v konice
- Obrnite gumijaste nogice v smeri urinega kazalca, da jih sprostite.
- Nato vijačite bodice proti smeri urinega kazalca, dokler se ne zategnejo.
- Držalo za pametni telefon privijte neposredno na ploščo hladne čevlje.
- Potegnite navzgor stran z nastavkom za hladno čeveljc, da se pametni telefon vpne na mesto.
- Če želite obrniti pametni telefon, sprostite zaklep na zadnji strani, obrnite pametni telefon v želeni položaj in ga ponovno zaklenite. Pametni telefon lahko zavrtite za 360°.
- Dodatno opremo lahko pritrdite s hladno čevljo ali 1/4-palčnim navojnim navojem.
| Največja delovna višina | 131 cm |
| Maksimalna višina 178 cm |
| Min. višina 44,5 cm |
| Velikost pakiranja | 44 cm |
| Največja obremenitev 5 kg |
| Snemljiv sredinski steber Da |
| Nivojski nivelir Da |
| Segmenti noge stativa 4 |
| Premer nog stativa 23 mm / 20 mm / 17 mm / 14 mm |
| Trniči Da, zamenljiv |
| Priključki Vijak 1/4" |
| Teža z glavo | 1,46 kg |
| Teža brez glave 1,11 kg |
Funkcija monopoda
| Največja višina z glavo 183 cm |
| Min. višina z glavo | 46 cm |
| Največja obremenitev 5 kg |
| Priključki Vijak 1/4" |
| Teža z glavo | 793 g |
| Glava stativa | |
| Material Aluminij | |
| Višina | 9,3 cm |
| Vodna skala Da | |
| Širina osnove 5 cm | |
| Največja obremenitev 5 kg | |
| Priključki Vijačni navoj 1/4" | |
| Teža | 353 g |
| Plošča za hitro sprostitev | |
| Združljivost Arca Swiss | |
| Širina 4 cm | |
| Dolžina 5cm | |
| Višina 1 cm | |
| Priključki Vijak 1/4" | |
| Teža 30 g | |
| Kaj je v škatli | |
| Stativ, torba za prenašanje, držalo za pametni telefon, bodice (3x), imbusni ključ (3x), uporabniški priročnik | |
Dejanska zasnova in specifikacije izdelka se lahko razlikujejo.
