Compact Traveler No. 2 - Trípode ROLLEI - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato Compact Traveler No. 2 ROLLEI en formato PDF.
| Marca | Rollei |
| Modelo | Compact Traveler No. 2 |
| Tipo de producto | Trípode con función de monopié |
| Material del trípode | Aluminio y plástico |
| Material del cabezal | Aluminio |
| Altura de trabajo máxima | 131 cm |
| Altura máxima | 178 cm |
| Altura mínima | 44,5 cm |
| Carga máxima | 5 kg |
| Número de segmentos de patas | 4 |
| Diámetro de las patas | 23 / 20 / 17 / 14 mm |
| Nivel de burbuja | Sí |
| Columna central extraíble | Sí |
| Puntas intercambiables | Sí (3 puntas incluidas) |
| Conexión roscada | Tornillo de 1/4 pulgada |
| Peso con cabezal | 1,46 kg |
| Peso sin cabezal | 1,11 kg |
| Altura máxima en monopié (con cabezal) | 183 cm |
| Peso del monopié (con cabezal) | 793 g |
| Tipo de placa de fijación rápida | Compatible Arca Swiss |
| Contenido de la caja | Trípode, bolsa de transporte, soporte para smartphone, puntas (3x), llave Allen (3x), manual |
| Funcionalidades adicionales | Soporte para smartphone con rotación 360°, conversión a monopié, puntas intercambiables, fricción ajustable |
| Seguridad | Pasador antideslizante en la placa, bloqueo completo necesario |
| Mantenimiento | Limpiar con un paño seco. Guardar en la bolsa suministrada. |
Preguntas frecuentes - Compact Traveler No. 2 ROLLEI
Preguntas de los usuarios sobre Compact Traveler No. 2 ROLLEI
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Trípode en formato PDF gratis! Encuentra tus instrucciones Compact Traveler No. 2 - ROLLEI y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Compact Traveler No. 2 de la marca ROLLEI.
MANUAL DE USUARIO Compact Traveler No. 2 ROLLEI
Visión general del producto Trípode 16
Contenido de la caja ..... 17
Instrucciones de la rótula ..... 17
Manual de instrucciones ..... 18
Conversión a Monopié ..... 19
Cambio a Espigas 19
Gracias por elegir nuestros productos. Por favor, lea atentamente antes de usar.

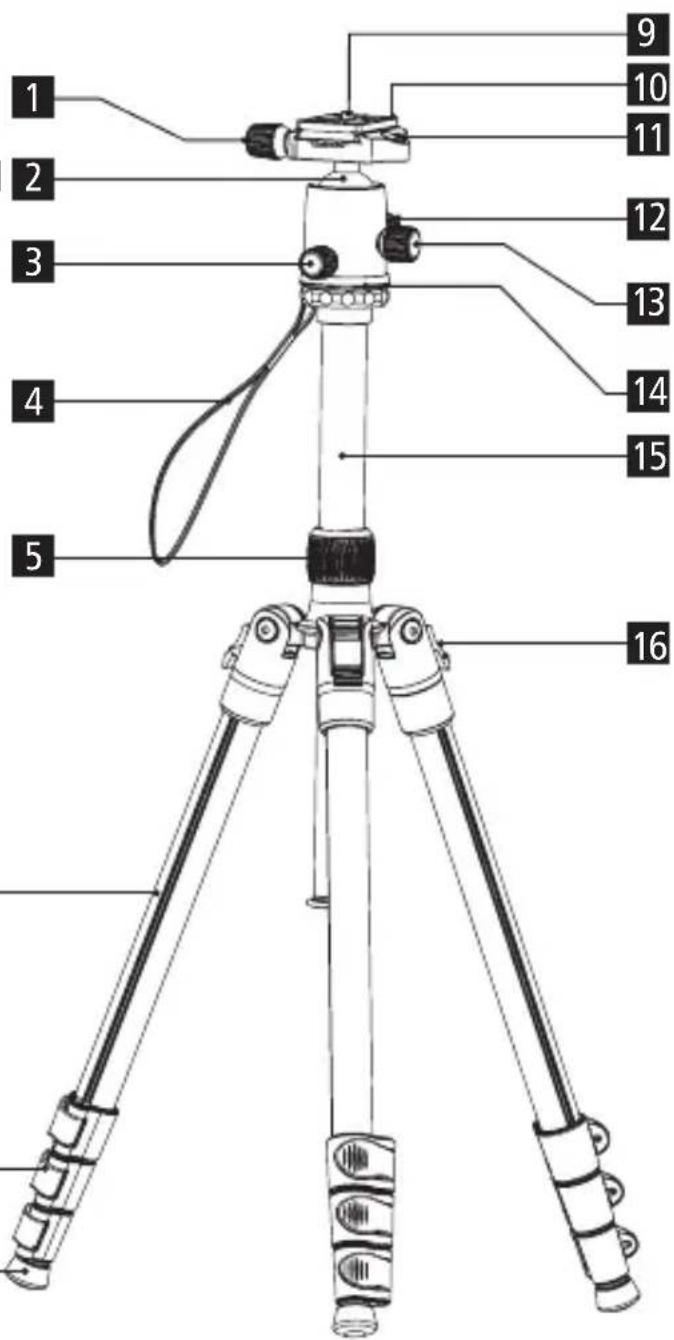

Vista general del producto Trípode
1 Tornillo de bloqueo de la placa de liberación rápida
2 Rótula
3 Botón de bloqueo de la base
4 Correa de mano
5 Anillo de bloqueo de la columna central
6 Pata del trípode
7 Cierres plegables
8 Pies de goma / picos intercambiables
9 Tornillo de 1/4
10 Placa de liberación rápida
11 Nivel de burbuja
12 Tornillo de bloqueo principal
13 Fricción
14 Base
15 Columna central
16 Bloqueo de la pata angular

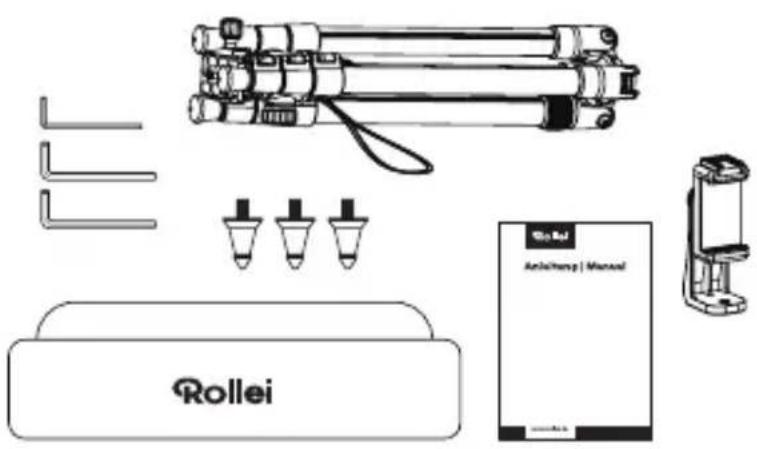

Contenido de la caja
- Trípode
– Bolsa de transporte - Soporte para smartphone
- Pinchos (3x)
- Llave Allen (3x)
- Manual del usuario

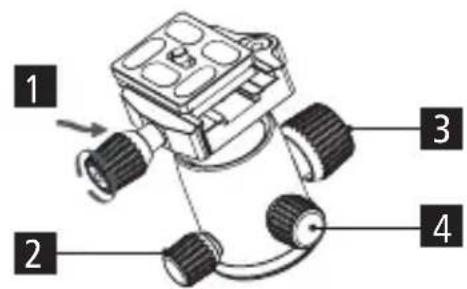

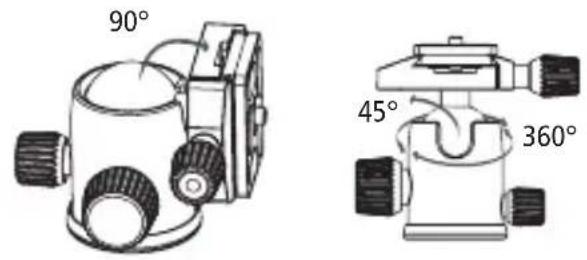

Afloje el botón de bloqueo principal para ajustar el ángulo de disparo. Sujete firmemente la cámara para evitar que el equipo se caiga.

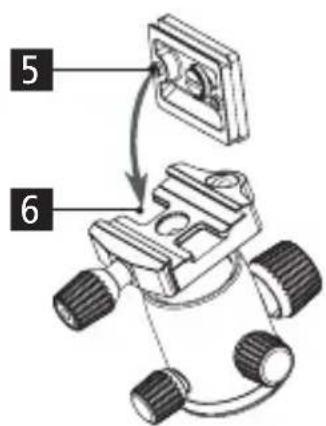

El sistema de liberación rápida tiene un diseño de seguridad basado en un pasador antideslizante que puede evitar que su equipo se caiga accidentalmente.
1 Tornillo de bloqueo de la placa de liberación rápida
2 Botón de bloqueo de la base
3 Tornillo de bloqueo principal
4 Fricción
5 Pasador antideslizante
6 Ranura antideslizante
Trípode Instrucciones

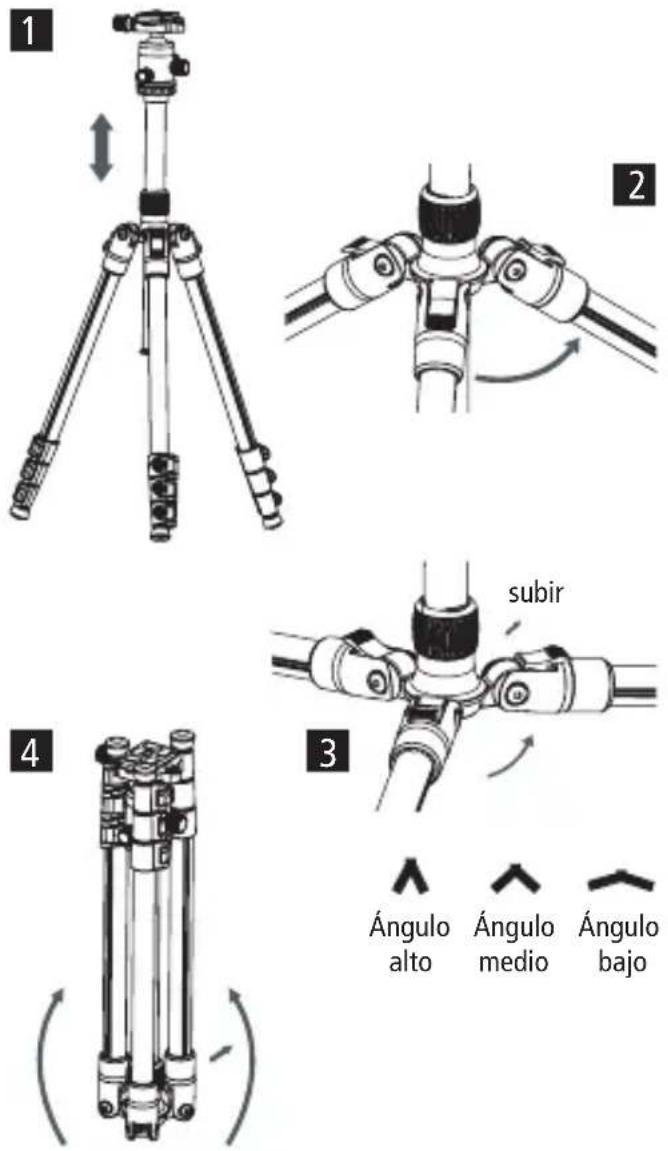

Sistema de bloqueo de la columna central
- Suelte el bloqueo de la columna central, ajuste la columna a la altura deseada y vuelva a bloquearla.
- Para ajustar los ángulos de las patas, pliéguelas hasta la primera posición de ángulo hasta que encajen.
- Para ajustar los ángulos de la segunda y tercera patas, presione los botones de ajuste del ángulo de las patas hacia abajo y pliéguelas hasta la posición deseada.
- Mantenga pulsados los botones de ajuste del ángulo y pliegue las patas completamente una vez para conseguir el ángulo más pequeño
- Suelte los tornillos de bloqueo. Asegúrese de que el cabezal y el trípo- de estén completamente bloqueados.
- Las patas de goma proporcionan estabilidad y no resbalan ni se mueven cuando se fotografía sobre suelo blando, hierba o arena.

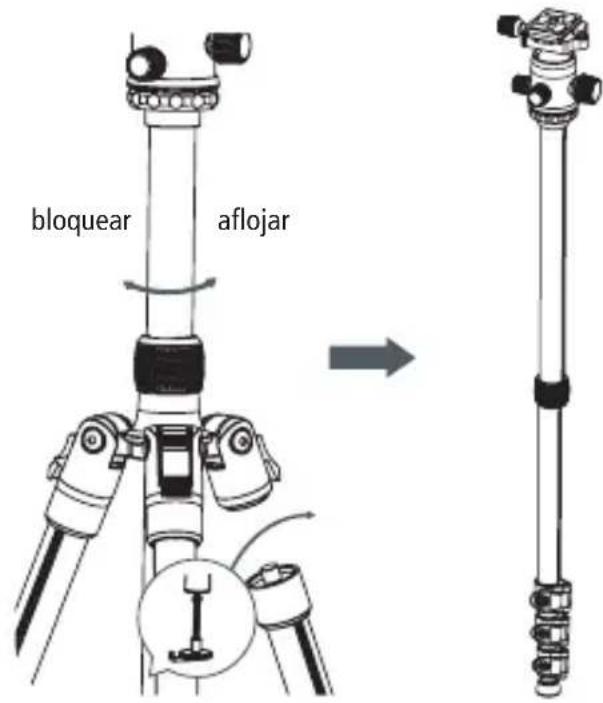

Conversión a Monopié
Desenrosque el gancho de la columna central para extraerlo desde arriba y, a continuación, enrósquelo junto con la pata separada para utilizarlo como monopié.
Cambio a piquetas
- Gire las patas de goma en el sentido de las agujas del reloj para aflojarlas.
- A continuación, enrosque los picos en sentido antihorario hasta que queden bien apretados.
- Atornille el soporte para smartphone directamente en la placa de la zapata fría.
- Tire hacia arriba del lado con la montura de zapata fría para sujetar el smartphone en su sitio.
- Para girar el smartphone, suelte el bloqueo de la parte posterior, gírelo hasta la posición deseada y vuelva a bloquearlo. El smartphone puede girar 360°.
- Los accesorios se pueden montar utilizando la zapata o la rosca de 1/4 de pulgada.
| Tipo de trípode Trípode con función de monopié | |
| Material Aluminio y plástico | |
| Altura máx. de trabajo | 131 cm |
| Altura máx. 178 cm | |
| Altura mín. 44,5 cm | |
| Tamaño del paquete | 44 cm |
| Carga máxima 5 kg | |
| Pilar central desmontable Sí | |
| Nivel de burbuja Sí | |
| Segmentos patas trípode 4 | |
| Diámetro patas trípode 23 mm / 20 mm / 17 mm / 14mm | |
| Picos Sí, intercambiables | |
| Conexiones Tornillo 1/4 | |
| Peso con cabezal | 1,46 kg |
| Peso sin cabezal 1,11 kg | |
Función monopié
| Altura máx. con cabezal 183 cm | |
| Altura mín. con cabezal | 46 cm |
| Carga máxima 5 kg | |
| Conexiones Tornillo 1/4 | |
| Peso incl. cabezal | 793 g |
| Cabeza trípode | |
| Material Aluminio | |
| Altura | 9,3 cm |
| Escala de agua Sí | |
| Anchura base 5 cm | |
| Carga máx. 5 kg | |
| Conexiones Rosca 1/4 | |
| Peso | 353 g |
| Placa de cierre rápido | |
| Compatibilidad Arca Swiss | |
| Anchura 4 cm | |
| Longitud 5cm | |
| Altura 1 cm | |
| Conexiones Tornillo 1/4 | |
| Peso 30 g | |
| Contenido de la caja | |
| Trípode, bolsa de transporte, soporte para smartphone, pinchos (3x), llave allen (3x), manual de usuario | |
El diseño y las especificaciones reales del producto pueden variar.
