NÁVOD K OBSLUZE Compact Traveler No. 2 ROLLEI

Přehled produktů Stativ ..... 40

Co je v krabici 41

Návod k použití kulové hlavy .....41

Návod k použití stativu ..... 42

Přestavba na monopod ..... 43

Změna na hroty 43

Držák pro chytrý telefon ..... 43

Technické údaje ..... 44

PRIROČNIK V SLOVENŠČINI

Pregled izdelkov 46

Pregled izdelkov Tripod ..... 46

Kaj je v škatli 47

Děkujeme, že jste si vybrali naše výrobky! Před použitím si prosím pozorně přečtěte.

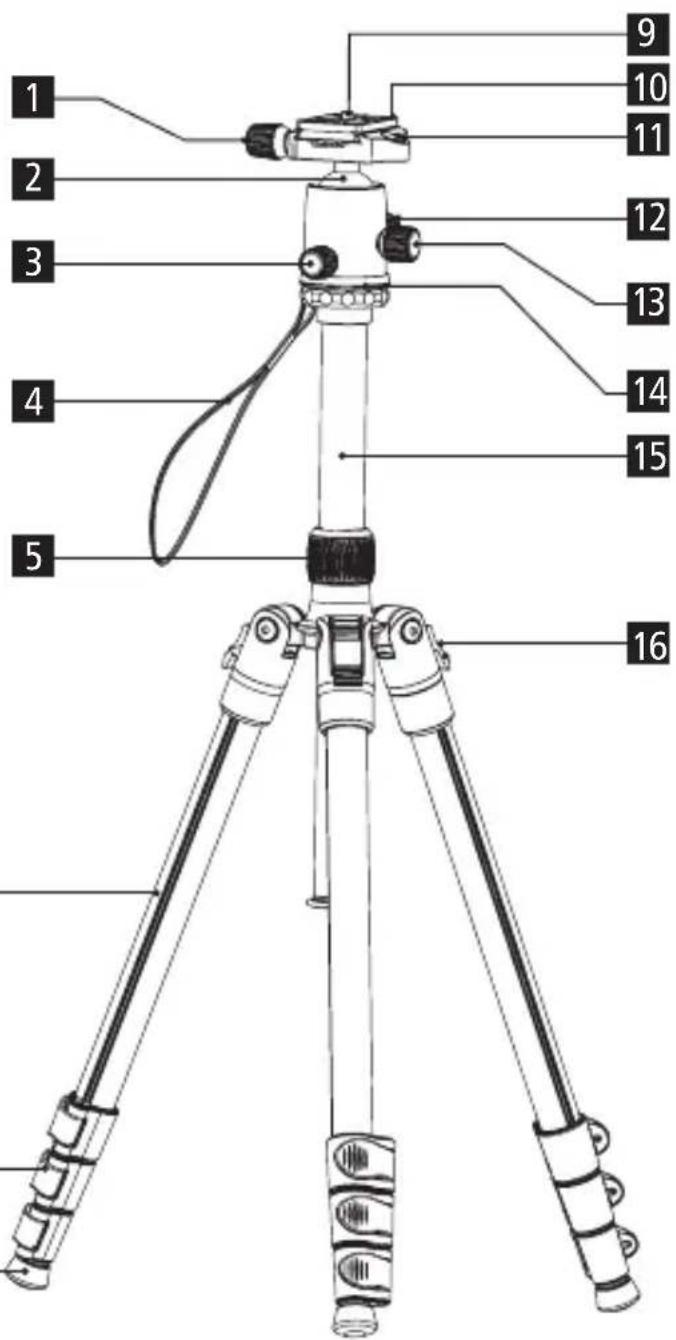

Přehled produktů Stativ

1 Pojistný šroub s rychloupínací destičkou
2 Kulový kloub
3 Zajišťovací tlačítko základny
4 Ruční popruh
5 Zajišťovací kroužek středového sloupku
6 Noha stativu
7 Skládací zámky
8 Gumové nožičky / vyměnitelné hroty
9 1/4palcový šroub
10 Rychloupínací destička
11 Vodováha
12 Hlavní zajištovací šroub
13 Tření
14 Základna
15 Středový sloupek
16 Zajištění úhlové nohy

ROLLEI Compact Traveler No. 2 - Přehled produktů Stativ - 1

text_image 1 2 3 4 5 9 10 11 12 13 14 15 16

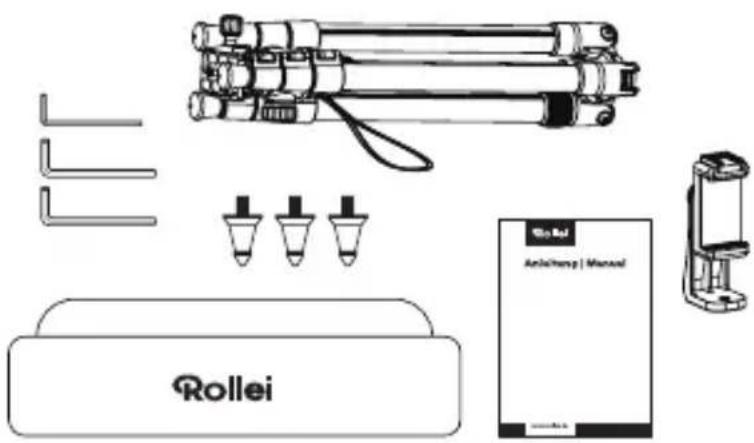

Co je součástí balení

  • Stativ
    – Brašna na prénášení
    – Držák na chytrý telefon
  • Hroty (3x)
  • Imbusový klíč (3x)
    – Uživatelská příručka

ROLLEI Compact Traveler No. 2 - Co je součástí balení - 1

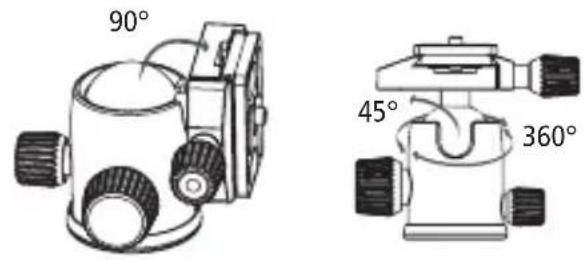

Návod k použití kulové hlavy

Uvolněte hlavní zajišťovací knoflík a nastavte úhel snímání. Pevně držte fotoaparát, abyste zabránili pádu zařízení.

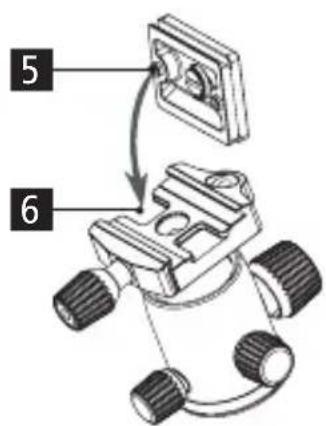

Rychloupínací systém má bezpečnostní konstrukci založenou na protiskluzovém kolíku, který může zabránit náhodnému pádu vašeho vybavení.

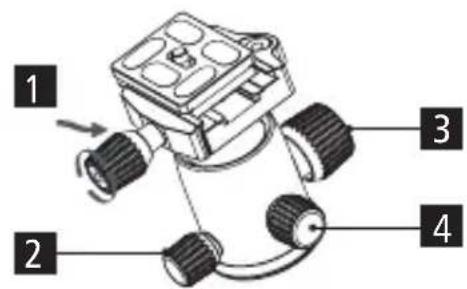

1 Zajišťovací šroub rychloupínací destičky
2 Zajišťovací tlačítko základny
3 Hlavní zajištovací šroub
4 Tření
5 Protiskluzový kolík
6 Protiskluzová drážka

ROLLEI Compact Traveler No. 2 - Návod k použití kulové hlavy - 1

text_image 90° 45° 360°

ROLLEI Compact Traveler No. 2 - Návod k použití kulové hlavy - 2

text_image 1 2 3 4

ROLLEI Compact Traveler No. 2 - Návod k použití kulové hlavy - 3

text_image 5 6

Návod k použití stativu

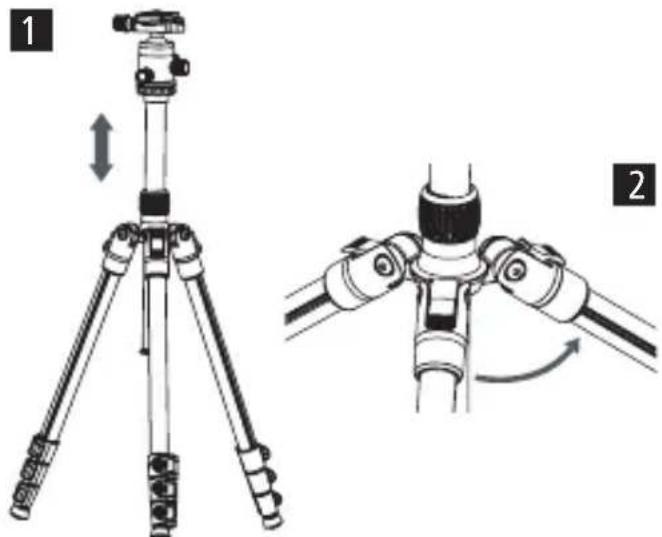

Zamykací systém středového sloupku

  1. Uvolněte zámek středového sloupku, nastavte sloupek do požadované výšky a znovu jej zajistěte.
  2. Chcete-li nastavit úhly nohou, sklopte nohy do první úhlové polohy, dokud nezapadnou.
  3. Chcete-li nastavit druhý a třetí úhel nohou, stiskněte tlačítka pro nastavení úhlu nohou dolů a sklopte nohy do požadované polohy.
  4. Stiskněte a podržte tlačítka pro nastavení úhlu a jednou úplně sklopte nohy, abyste dosáhli nejmenší polohy.
  5. Uvolněte zajištovací šrouby.

Ujistěte se, že jsou hlava a stativ zcela zajištěny.

  1. Gumové nožičky zajištují stabilitu a při fotografování na měkkém podkladu, trávě nebo písku nekloužou ani se nepohybují.

ROLLEI Compact Traveler No. 2 - Zamykací systém středového sloupku - 1

text_image Vytáhněte nahoru 3

ROLLEI Compact Traveler No. 2 - Zamykací systém středového sloupku - 2

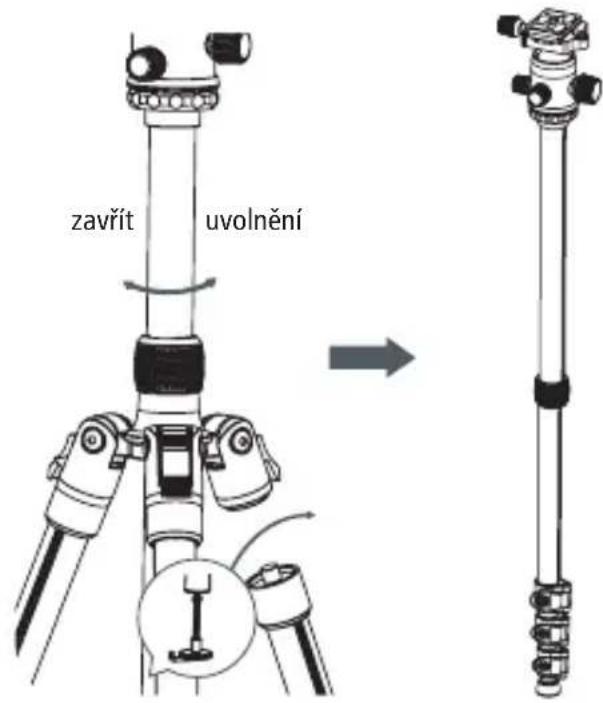

Přestavba na monopod

Odšroubujte háček ze středového sloupku, abyste jej mohli vytáhnout shora, a poté jej sešroubujte s oddělenou nohou, abyste jej mohli používat jako monopod.

ROLLEI Compact Traveler No. 2 - Přestavba na monopod - 1

text_image zavřit uvolnění

Změna na hroty

  1. Otočením gumových nožiček ve směru hodinových ručiček je uvolněte.
  2. Poté zašroubujte hroty proti směru hodinových ručiček, dokud nebudou pevně utaženy.

ROLLEI Compact Traveler No. 2 - Změna na hroty - 1

Držák chytrého telefonu

  • Držák chytrého telefonu našroubujte přímo na desku studené patky.
    – Zatáhněte za stranu s držákem studené patky nahoru, aby se smartphone upnul na místo.
    – Chcete-li smartphone otočit, uvolněte zámek na zadní straně, otočte smartphone do požadované polohy a znovu jej zajistěte. Smartphone lze otáčet o 360°.
  • Příslušenství lze připevnit pomocí studené patky nebo 1/4palcového závitu.

ROLLEI Compact Traveler No. 2 - Držák chytrého telefonu - 1

Typ stativu Stativ s funkcí monopodu
Materiál Hliník a plast
Maximální pracovní výška131 cm
Maximální výška 178 cm
Min. výška 44,5 cm
Velikost balení44 cm
Maximální zatížení 5 kg
Odnímatelný střední sloupek Ano
Vodováha Ano
Segmenty nohou stativu 4
Průměr nohou stativu 23 mm / 20 mm / 17 mm / 14 mm
Hroty Ano, vyměnitelné
Přípojky Šroub 1/4"
Hmotnost včetně hlavy1,46 kg
Hmotnost bez hlavy 1,11 kg

Funkce monopodu

Maximální výška včetně hlavy 183 cm
Min. výška včetně hlavy46 cm
Maximální zatížení 5 kg
Připojení Šroub 1/4"
Hmotnost vč. hlavy793 g

Technické údaje

Hlava stativu
Materiál Hliník
Výška9,3 cm
Vodní stupnice Ano
Šířka základny 5 cm
Maximální zatížení 5 kg
Přípojky Šroubový závit 1/4"
Hmotnost353 g
Rychloupínací deska
Kompatibilita Arca Swiss
Šířka 4 cm
Délka 5cm
Výška 1 cm
Připojení Šroub 1/4"
Hmotnost 30 g
Co je v krabici
Stativ, brašna na prénášení, držák na smartphone, hroty (3x), imbusový klíč (3x), uživa-telská příručka

Skutečný design a specifikace výrobku se mohou lišit.
