NÁVOD K OBSLUZE Compact Traveler Star S4 ROLLEI
Před prvním použitím 28
Přehled produktu Stativ 28
Co je v krabici 29
Návod k použití stativu 29
Technické údaje 31
PRÍRUČKA V SLOVENČINE
Před prvním použitím
Děkujeme, že jste si vybrali naše výrobky! Před použitím si prosím pečlivě přečtěte návod k použití.
Pro správné nastavení stativu našroubujte hlavu a nohy ve směru hodinových ručiček na středový sloupek nebo na příslušné konce nohou. Tento montážní návod zajišťuje, že balení zůstane kompaktní a prostorově úsporné, což usnadňuje přepravu a šetří materiál.

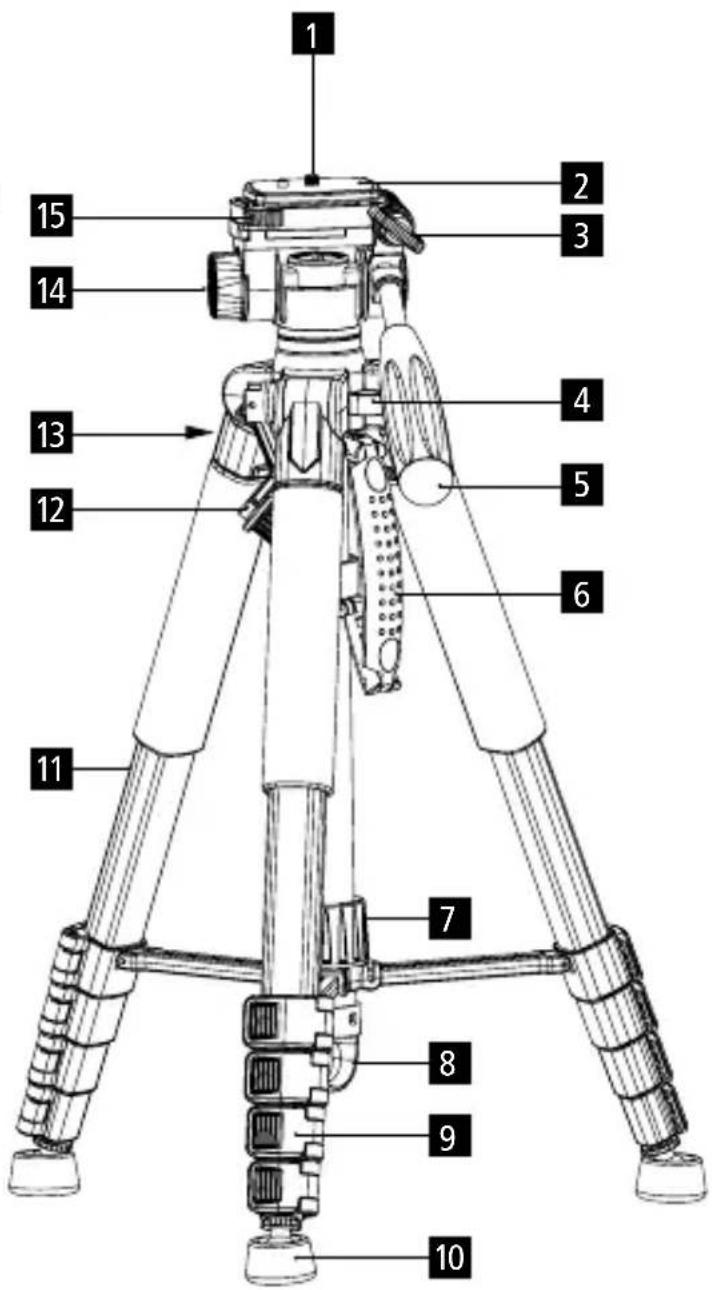

Přehled výrobků stativ
1 1/4palcový šroub
2 Rychloupínací destička
3 Tlačítko aretace vertikálního náklonu
4 Vodováha
5 Rukojeť / zámek náklonu
6 Rukojeť pro prénášení
7 Zámek středového sloupku
8 Háček
9 Zámek skládací nohy
10 Gumové nožičky
11 Noha stativu
12 Klika pro nastavení výšky
13 Zámek kliky
14 Tlačítko 360° zámku základny
15 Tlačítko rychlého uvolnění


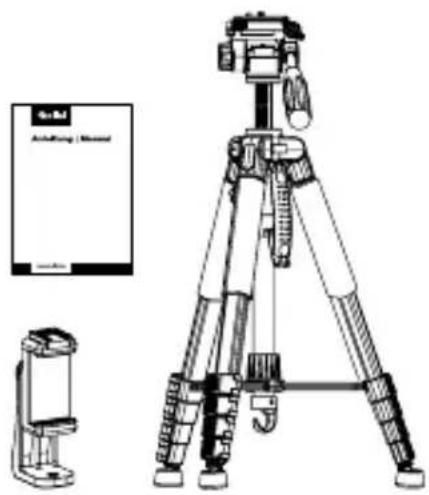

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15Co je součástí balení
- Stativ
– Brašna na prénášení
– Držák na chytrý telefon
– Uživatelská příručka
Návod k použití stativu

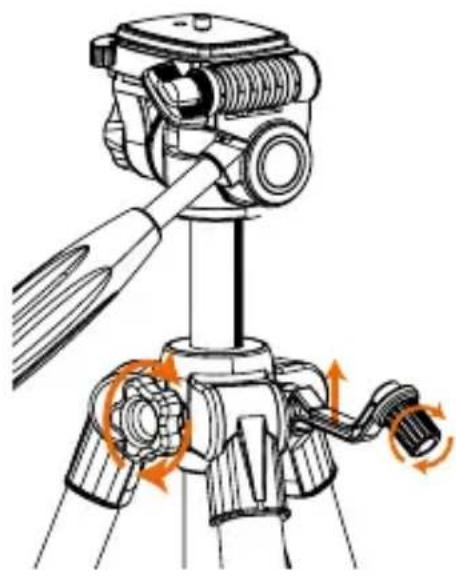

Středový sloupek
– Otáčením proti směru hodinových ručiček uvolněte zámek kliky.
- Sklopte kličku a otáčením nastavte požadovanou výšku.
– Utáhněte zámek kliky.
Poznámka: Při uvolňování zámku vždy přidržujte kliku, aby se sama nezasunula.

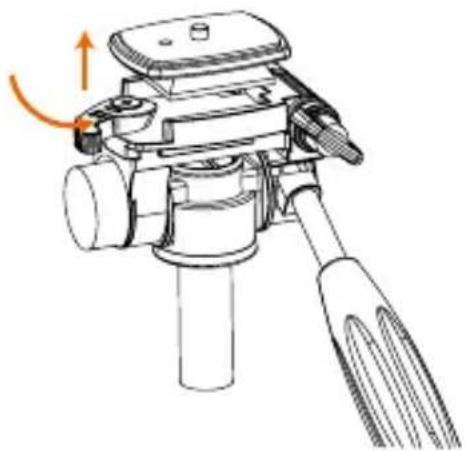

– Úplně otevřete tlačítko rychloupínání, abyste mohli rychloupínací destičku snadno vyjmout.
– Pokud chcete rychloupínací destičku znovu nasadit, znovu otevřete tlačítko rychloupínání.
- Uvolněte aretační knoflík svislého sklonu, abyste nastavili úhel plošiny. Může dosáhnout úhlu 90° pro multifunkční použití.

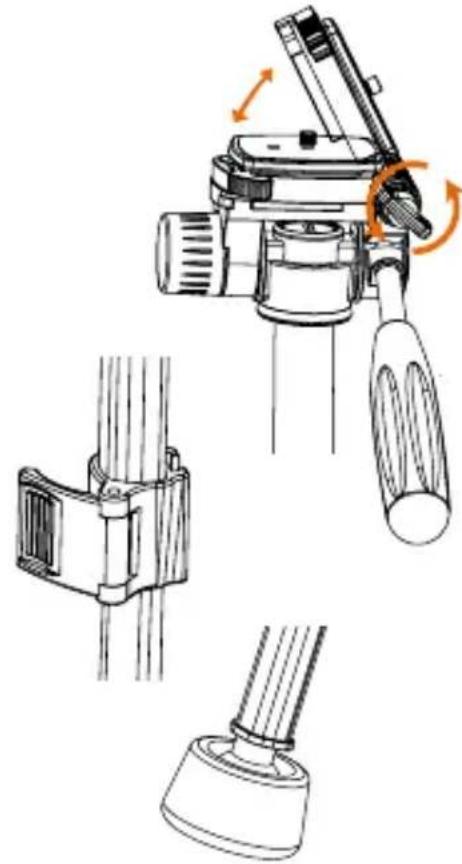

Svorka pro sklápění nohou
– Otočením páčky nastavte nohu do požadované výšky.
– Poté zatlačte tlačítko zpět, abyste výšku zajistili.
Gumové nožičky
– Gumové nožičky zajištují stabilitu a při fotografování na měkkém podkladu, trávě nebo písku nekloužou ani se nepohybují.
Háček
– Na háček můžete zavěsit těžké předměty, jako jsou batohy, pytle s pískem apod. a zvýšit tak stabilitu stativu.
Držák na chytrý telefon
– Našroubujte držák smartphonu přímo na rychloupínací destičku.
– Vytáhněte stranu s držákem studené patky nahoru, abyste smartphone upnuli na místo.
– Chcete-li smartphone otočit, uvolněte zámek na zadní straně, otočte smartphone do požadované polohy a znovu jej zajistěte. Smartphone lze otáčet o 360°.
- Příslušenství lze připevnit pomocí studené patky nebo 1/4palcového závitu.
| Stativ | |
| Materiál Hliník a plast | |
| Min. výška 50 cm | |
| Maximální výška 188 cm | |
| Max. pracovní výška 160 cm | |
| Velikost balení 51,5 cm | |
| Vodováha Ano | |
| Hroty Ne | |
| Sekce nohou 5 | |
| Max. průměr nohy 26 mm | |
| Konektory 1/4' šroub | |
| Maximální nosnost 5 kg | |
| Hmotnost 1,4 kg | |
| Co je v krabici | Compact Traveler Star S4, držák na smartphone, brašna, uživatelská příručka |
Design a specifikace se mohou změnit bez předchozího upozornění.
Pred prvým použitím
Ďakujeme, že ste si vybrali naše výrobky! Pred použitím si pozorne prečítajte návod na použitie.
- Otáčaním proti smeru hodinových ručičiek uvol'nite zámok kl'uky.
– Vyklopte kl'uku a otáčaním nastavte požadovanú výšku.
– Utiahnite zámok kl'uky.
Poznámka: Po uvol'není zámku vždy držte kl'uku, aby sa sama nesklopila.
Svorka na sklápanie nôh
– Otočením páčky nastavte nohu do požadovanej výšky.
- Potom zatlačte tlačidlo spät, aby ste výšku zablokovali
