MANUALE UTENTE Compact Traveler Star S4 ROLLEI

Prima del primo utilizzo 20

Panoramica del prodotto Treppiede 20

Cosa c'è nella scatola 21

Istruzioni per il treppiede 21

Dati tecnici 23

HANDLEIDING IN HET NEDERLANDS

Prima del primo utilizzo

Grazie per aver scelto i nostri prodotti! Leggere attentamente le istruzioni prima dell'uso.

Per montare correttamente il treppiede, avvitare la testa e i piedi in senso orario sulla colonna centrale o sulle rispettive estremità delle gambe. Queste istruzioni di montaggio assicurano che l'imballaggio rimanga compatto e poco ingombrante, facilitando il trasporto e risparmiando materiali.

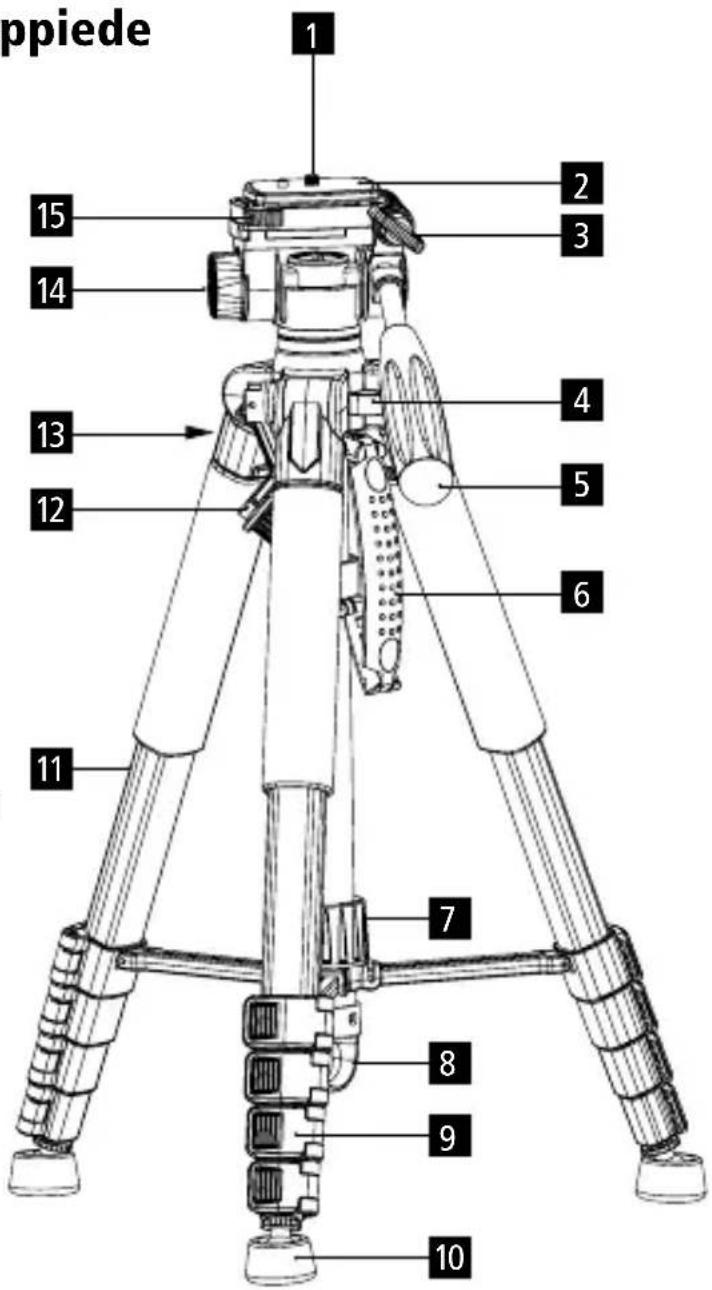

Panoramica del prodotto treppiede

1 Vite da 1/4 di pollice
2 Piastra a sgancio rapido
3 Pulsante di blocco dell'inclinazione verticale
4 Livella a bolla d'aria
5 Maniglia / blocco dell'inclinazione
6 Maniglia di trasporto
7 Blocco della colonna centrale
8 Gancio
9 Blocco delle gambe pieghevoli
10 Piedini in gomma
11 Gamba del treppiede
12 Manovella di regolazione dell'altezza
13 Blocco della manovella
14 Pulsante di blocco della base a 360°
15 Pulsante di sgancio rapido

ppiede 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

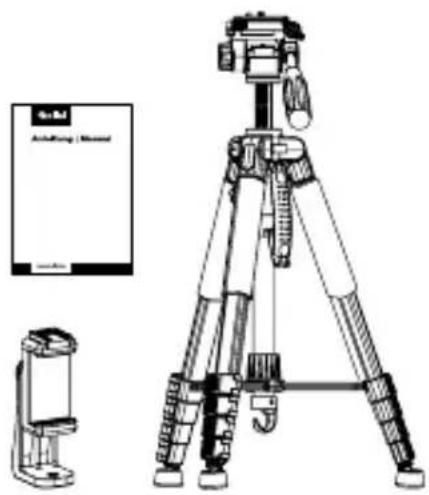

Contenuto della confezione

• Treppiede
• Borsa per il trasporto
• Supporto per smartphone
• Manuale d'uso

Rollel

Istruzioni per il treppiede

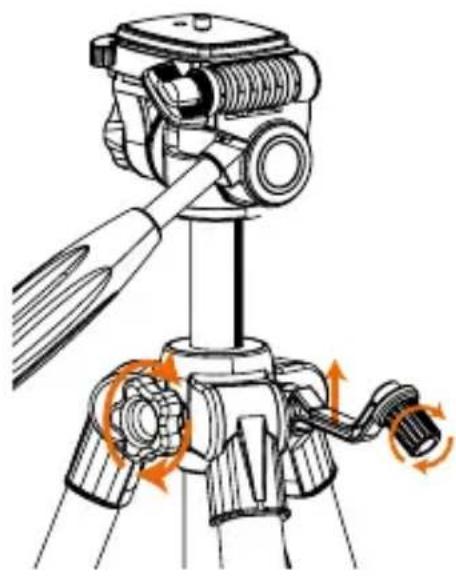

Colonna centrale

• Rilasciare il blocco della manovella ruotandola in senso antiorario.
• Ripiegare la manovella e ruotarla per impostare l'altezza desiderata.
• Serrare il blocco della manovella.

Nota: Tenere sempre la manovella quando viene rilasciata per evitare che si ritragga da sola.

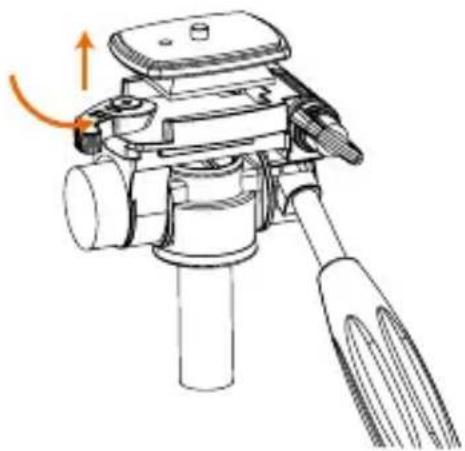

• Aprire completamente il pulsante di sgancio rapido per rimuovere facilmente la piastra di sgancio rapido.
• Aprire nuovamente il pulsante di sgancio rapido se si desidera reinserire la piastra di sgancio rapido.

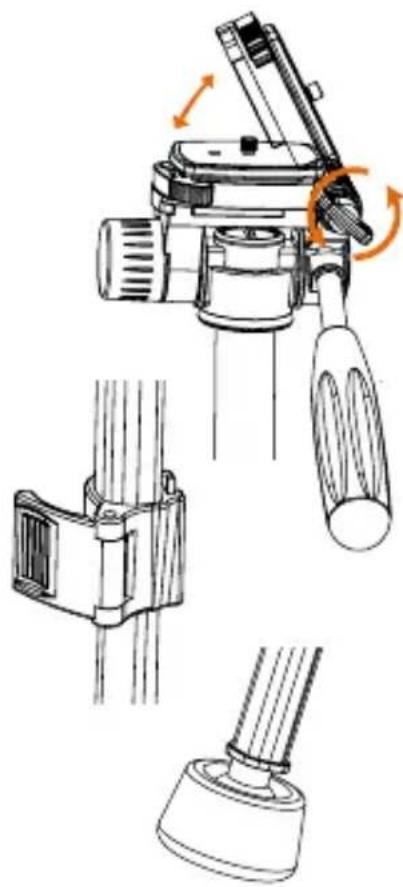

- Allentare la manopola di blocco dell'inclinazione verticale per regolare l'angolo della piattaforma. Può raggiungere un angolo di 90° per un uso multifunzionale.

Morsetto pieghevole della gamba

• Girare la leva per regolare la gamba all'altezza desiderata.
• Quindi spingere nuovamente il pulsante per bloccare l'altezza.

Piedini in gomma

- I piedini in gomma garantiscono stabilità e non scivolano o si spostano quando si fotografia su terreni morbidi, erba o sabbia.

Gancio

- Per aumentare la stabilità del treppiede, è possibile appendere al gancio oggetti pesanti come zaini, sacchi di sabbia o simili.

Supporto per smartphone

• Avvitare il supporto dello smartphone direttamente sulla piastra a sgancio rapido.
• Tirare verso l'alto il lato con l'attacco cold shoe per bloccare lo smartphone in posizione.
• Per ruotare lo smartphone, rilasciare il blocco sul retro, ruotare lo smartphone nella posizione desiderata e bloccarlo nuovamente. Lo smartphone può essere ruotato di 360°.
• Gli accessori possono essere montati utilizzando la slitta a freddo o la filettatura da 1/4 di pollice.

Treppiede
Materiale Alluminio e plastica
Altezza minima 50 cm
Altezza massima 188 cm
Altezza massima di lavoro 160 cm
Dimensione della confezione 51,5 cm
Livella a bolla d'aria Si
Punte No
Sezioni delle gambe 5
Diametro massimo delle gambe 26 mm
Connettori Vite da 1/4
Capacità di carico massima 5 kg
Peso 1,4 kg
Cosa contiene la scatola	Compact Traveler Star S4, supporto per smart-phone, borsa per il trasporto, manuale d'uso

Il design e le specifiche sono soggetti a modifiche senza preavviso.
