BEDIENUNGSANLEITUNG Compact Traveler Star S4 ROLLEI

ANLEITUNG AUF DEUTSCH

Vor der ersten Verwendung. 4

Produktübersicht Stativ 4

Lieferumfang 5

Stativ-Anleitung. 5

Technische Daten....7

MANUAL IN ENGLISH

Before First Use 8

Technische gegevens 27

MANUÁL V ČEŠTINĚ

Vor der ersten Verwendung

Vielen Dank, dass Sie sich für unsere Produkte entschieden haben! Bitte lesen Sie die Anleitung vor der Nutzung aufmerksam durch.

Um das Stativ richtig einzurichten, drehen Sie den Kopf und die Standfüße im Uhrzeigersinn fest an die Mittelsäule oder an den jeweiligen Beinenden. Diese Montageanweisung stellt sicher, dass die Verpackung kompakt und platzsparend bleibt, was den Transport erleichtert und Material einspart.

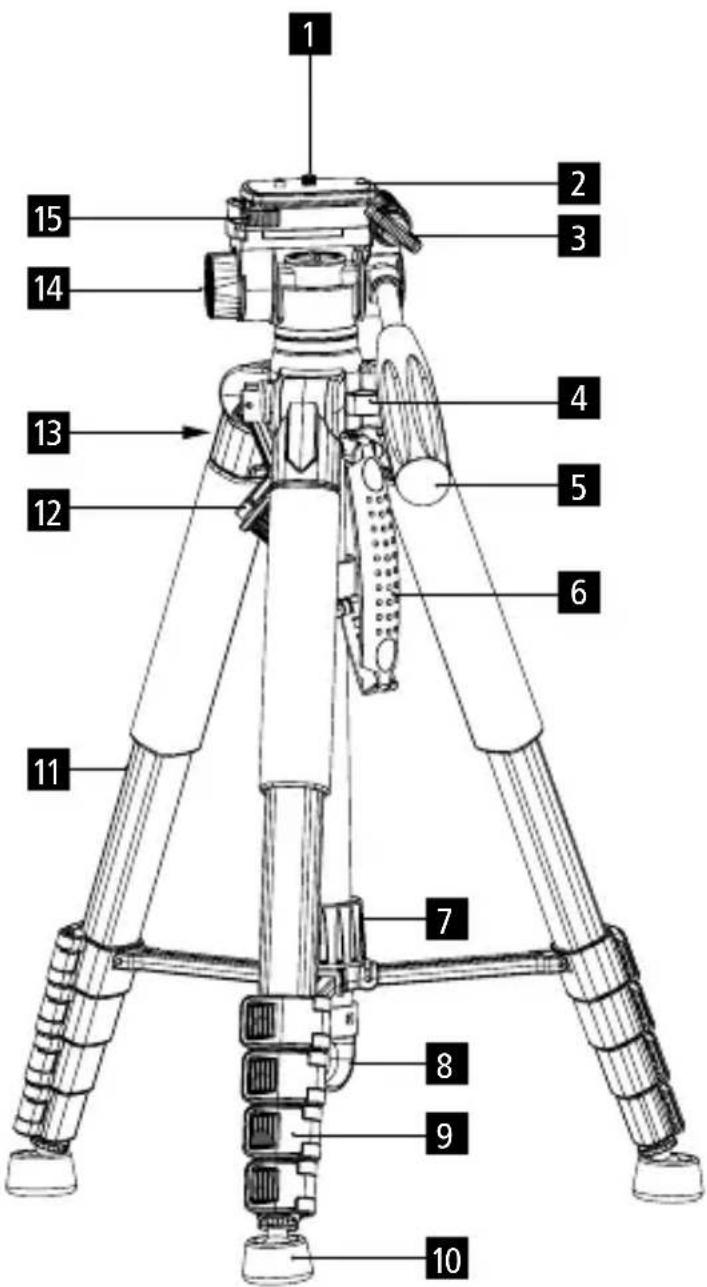

Produktübersicht Stativ

1 1/4-Zoll-Schraube

2 Schnellwechselplatte

3 Vertikaler Neigungsverriegelungs-Knopf

4 Wasserwaage

5 Griff / Neigungsverriegelung

6 Tragegriff

7 Mittelsäulen-Verriegelung

8 Haken

9 Bein-Klappverschluss

10 Gummifüße

11 Stativbein

12 Kurbel zur Höhenverstellung

13 Kurbel-Verriegelung

14 360°-Basis-Verriegelungs-Knopf

15 Schnellverschluss-Knopf

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

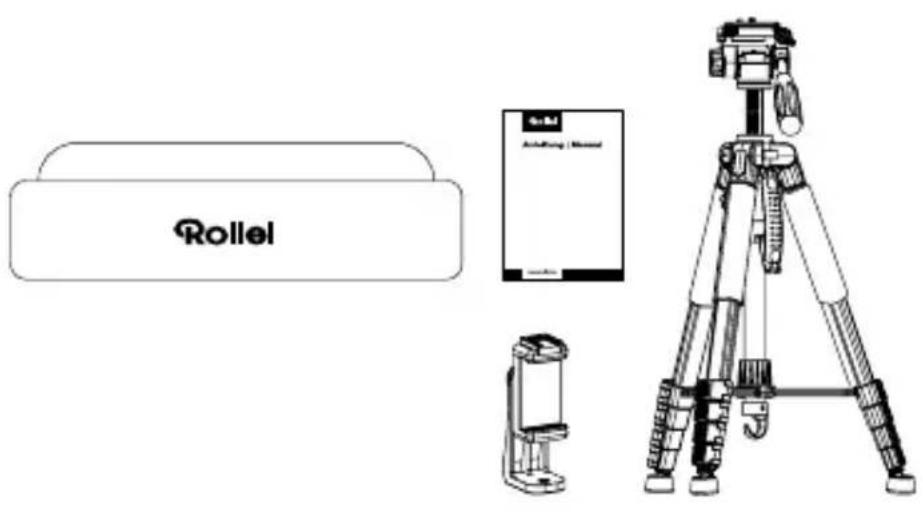

Lieferumfang

• Stativ
• Tragetasche
• Smartphone-Halter
• Bedienungsanleitung

Rollel

Stativ-Anleitung

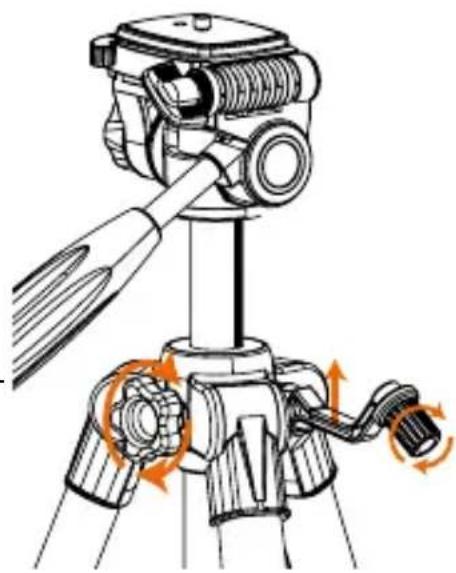

Mittelsäule

• Lösen Sie die Kurbel-Verriegelung gegen den Uhrzeigersinn
• Klappen Sie die Kurbel nach oben und drehen Sie diese um die gewünschte Höhe einzustellen.
  – Ziehen Sie die Kurbel-Verriegelung fest

Hinweis: Halten Sie die Kurbel bei gelöster Verriegelung immer fest um ein selbstständiges Einfahren zu verhindern.

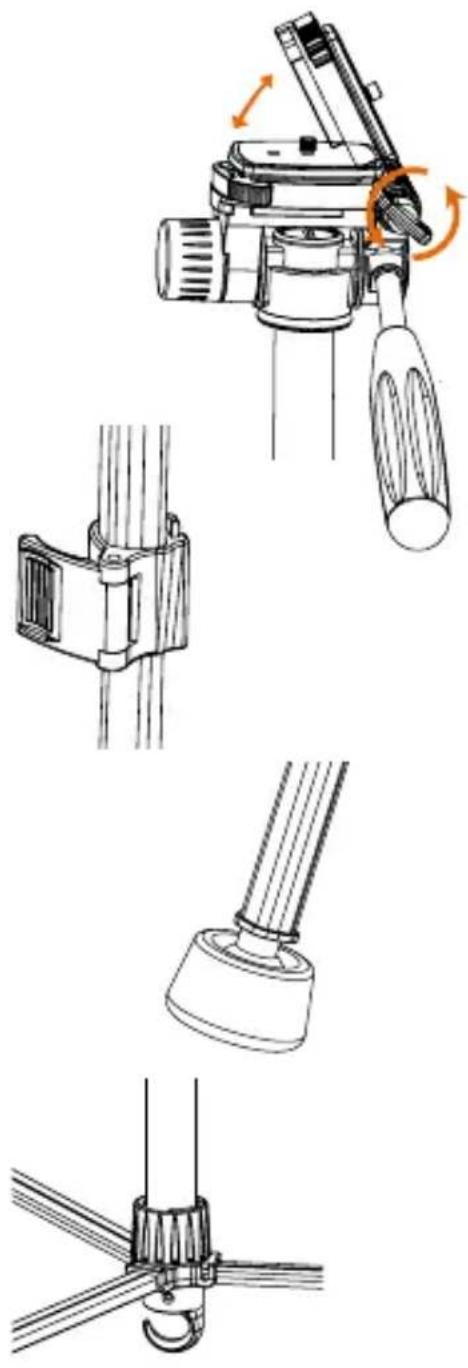

Schnellwechselplatte

• Öffnen Sie den Schnellverschluss Knopf komplett um die Schnellwechselplatte leicht zu entfernen.
• Öffnen Sie den Schnellverschluss Knopf wieder, wenn Sie die Schnellwechselplatte wieder einlegen wollen.

- Lösen Sie den vertikalen Neigungsverriegelungs-Knopf, um den Winkel der Plattform einzustellen. Sie kann einen Winkel von 90° erreichen und so multifunktional genutzt werden.

Bein-Klappverschluss

• Klappen Sie den Hebel um, um das Bein auf die gewünschte Höhe einzustellen.
• Drücken Sie dann den Knopf wieder zu um die Höhe zu fixieren

Gummifüße

– Die Gummifüße sorgen für Stabilität und verrutschen nicht oder bewegen sich, wenn Sie auf weichem Boden, Gras oder Sand fotografieren.

Haken

- Hängen Sie schwere Gegenstände, wie Rücksäcke, Sandsäcke oder ähnliches, an den Haken, um die Stabilität des Stativs zu erhöhen.

Smartphone-Halter

• Schrauben Sie die Smartphone-Halterung direkt auf die Schnellwechselplatte.
• Ziehen Sie die Seite mit der Cold-Shoe-Halterung nach oben, um Ihr Smartphone einzuspannen.
• Um das Smartphone zu drehen, lösen Sie die Verriegelung auf der Rückseite und drehen Sie das Smartphone in die gewünschte Position und fixieren Sie es wieder. Das Smartphone ist um 360° drehbar.
• Zubehör kann über den Cold-Shoe oder das 1/4-Zoll-Schraubgewinde montiert werden.

Stativ

Material Aluminium und Kunststoff

Min. Höhe 50 cm

Max. Höhe 188 cm

Max. Arbeitshöhe 160 cm

Packmaß 51,5 cm

Wasserwaage Ja

Spikes Nein

Beinsegmente 5

Max. Stativbein-Durchmesser 26 mm

Anschlüsse 1/4" -Schraube

Max. Traglast 5 kg

Gewicht 1,4 kg

Lieferumfang Compact Traveler Star S4, Smartphone-Halterung,Tragetasche, Bedienungsanleitung

Änderungen von Design und technischen Daten bleiben vorbehalten und bedürfen keiner Ankündigung.

Before First Use

Rollei GmbH & Co. KG

In de Tarpen 42

D-22848 Norderstedt

Service Hotline:

[phone]

/rollei.foto.de

@rollei_de

Item No.: 23148
