MANUALE UTENTE Rock Solid Beta 180 Carbon ROLLEI

Istruzioni di utilizzo 20

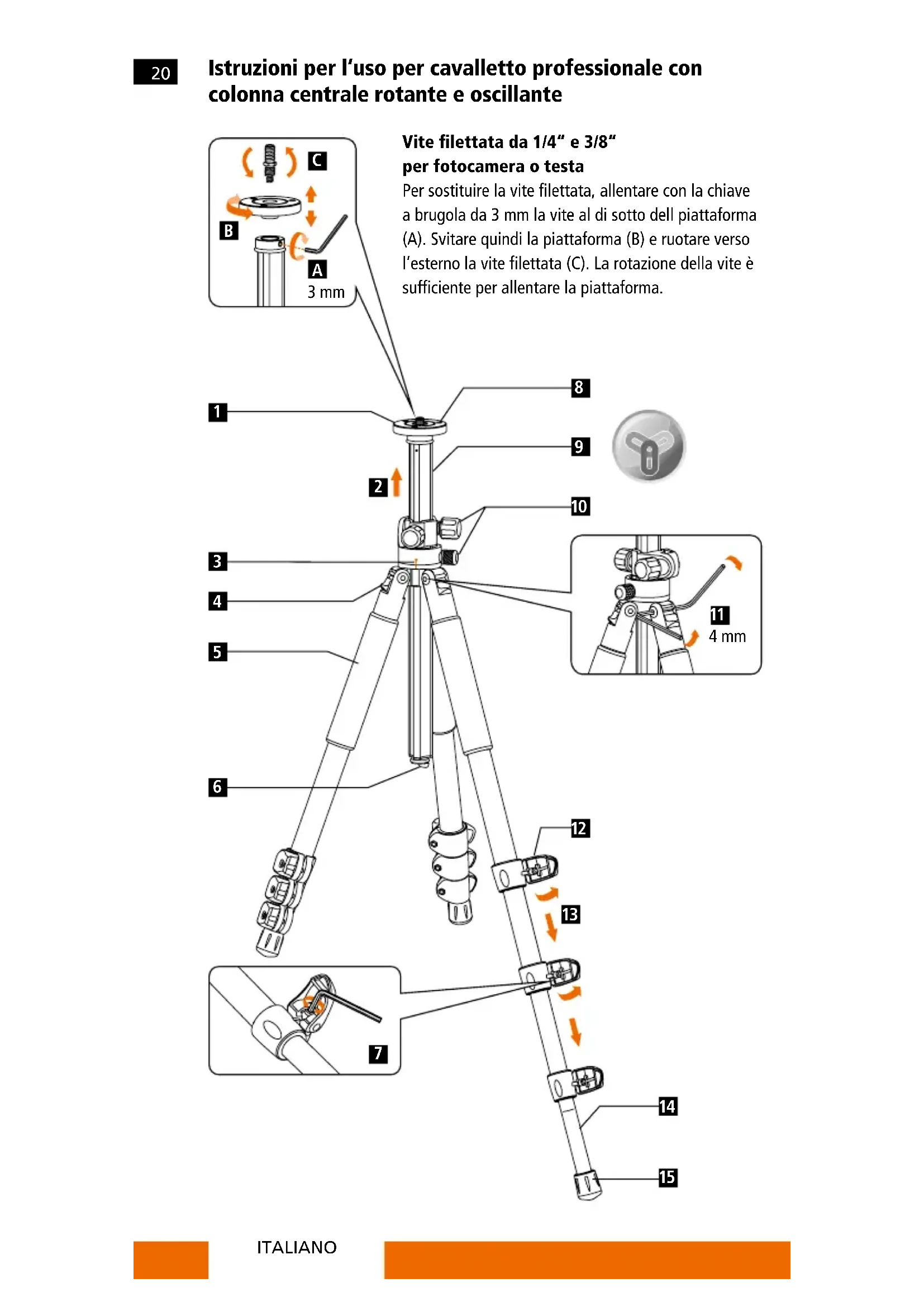

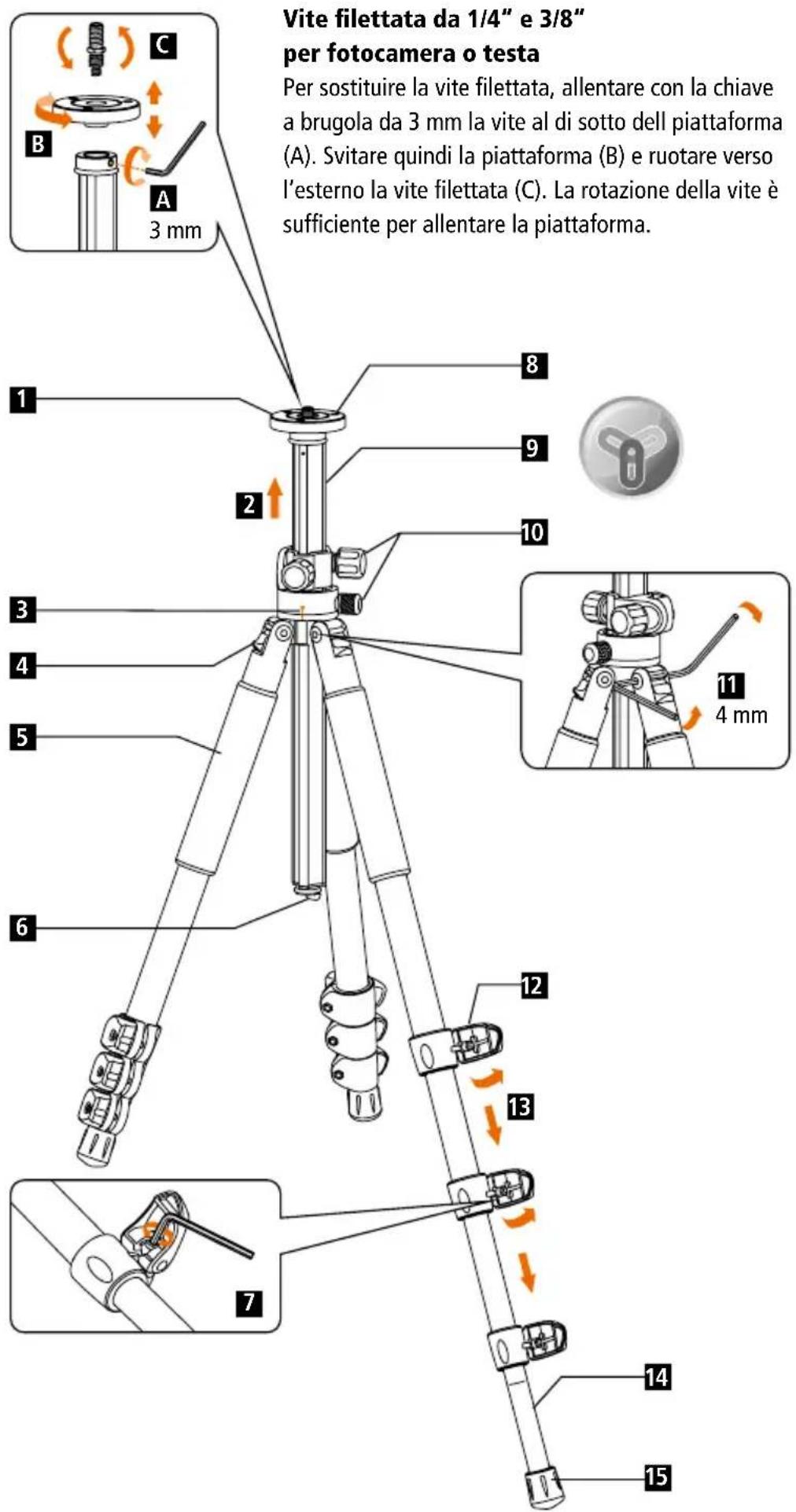

Istruzioni per l'uso per cavalletto professionale con colonna centrale rotante e oscillante

1 Base di appoggio antiscivolo
Estrarre
3 Prima di ripiegare la struttura, allineare la colonna centrale con la marcatura.
4 Blocco dell'angolazione della gamba
5 Impugnatura in schiuma
Gancio estraibile per sacco di sabbia o contrappeso
7 Blocco della chiusura rapida: Qualora i morsetti dovessero allentarsi a causa dell'uso frequente, possono essere serrati con una chiave a brugola.

Attenzione: Non ruotare la vite di arresto per più di 45^ . In caso contrario si rischia di danneggiare i morsetti o la gamba del cavalletto! La garanzia ne risulterebbe inoltre invalidata.

8 Viti anti rotazione per una sicurezza aggiuntiva
9 Colonna centrale a forma di Y
10 Pulsante di blocco
11 Qualora le viti dovessero allentarsi,utilizzare la chiave a brugola da 4mm per fissarle.
12 Chiusura rapida
13 Estrarre la gamba
14 Scala stampata: Lunghezza della gamba lavormente regolabile
15 Piede in gomma con punte integrato: Piede in gomma universale per un contatto stabile con il terreno. Le punte sono state sviluppate per essere utilizzate su terreno umido, roccioso o ghiaia.

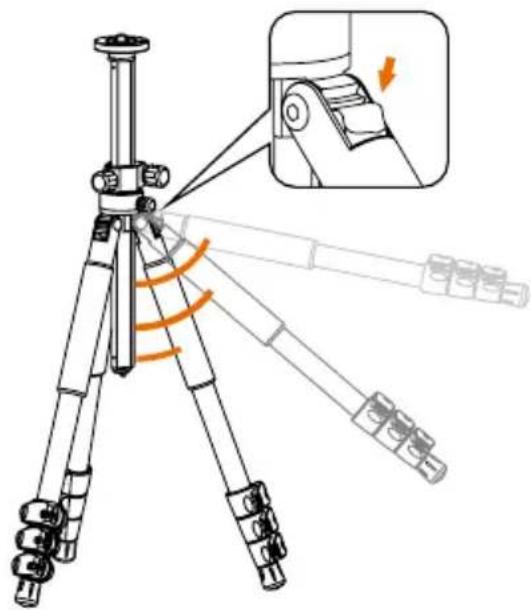

Spingere verso il basso la chiusura rapida per regolare singolarmente l'angolazione di ciascuna gamba:

Alta

Media

Bassa

Attenzione: Si prega di chiudere il pulsante di blocco per la funzione panoramicica qualora esta non venga utilizzata. In quello modo la colonna centrale rimarra in posizione corretta e si eviteranno eventuali graffi

CORRETTO!Errato!

1
1

1 Pulsante di blocco per funzione panoramicica
Pulsante di blocco colonna centrale

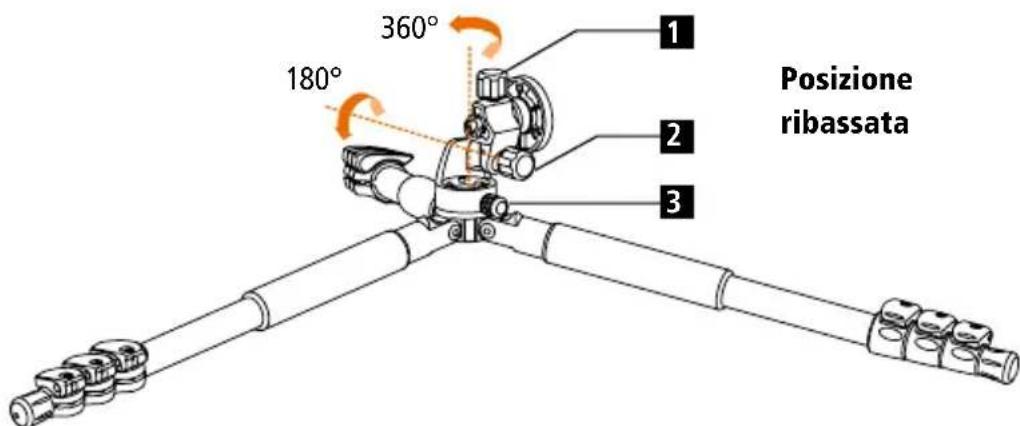

Colonna centrale corta per raggiungere posizioni molto basse

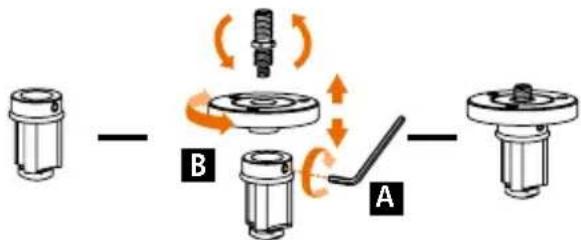

Per modificare la colonna centrale, allentare la chiave a brugola da 3mm , la vite除去 la piastra di base (A). Una rotazione della vite è sufficiente allentare la piastra. Quindi svitare la piastra di base (B) e il gancio di zavorra. Rimuovere la colonna centrale di series e sostituirlo con la colonna corta. Poi riavvitare la piastra di base. Si prega di notare che la colonna centrale corta all'estremità inferiore ha una copia di backup. Se si vuole prendere di nuovo la colonna centrale corta, ruotare il blocco di sicurezza in modo che la colonna centrale peut essere rimioso..

Perutilizzare il supporto nella posizione più bassa,utilizzare la colonna corta.Cosi facendo è possibile usfuquire di una possibilità di regolazione a 360^ in orizzonta- le e a 180^ in verticale,in modo simplice e veloce.

1 Pulsante di blocco colonna centrale
2 Pulsante di blocco funzione panoramicica
3 Pulsante di blocco funzione panoramicica

Chiusura di sicurezza automatica

Inserire la colonna centrale corta e ruotare la chiusura di sicurezza automatica di 120^ in senso antiorario. La chiusura di sicurezza impedisce che la colonna centrale corta cada accidentallymente. Ruotando nuovamente la chiusura di sicurezza di 120^ in senso anti orario, è possible estrre南海 della colonna centrale corta.

1 Ruotare
2 Estrarre o insereire
3 Chiusura di sicurezza automatica

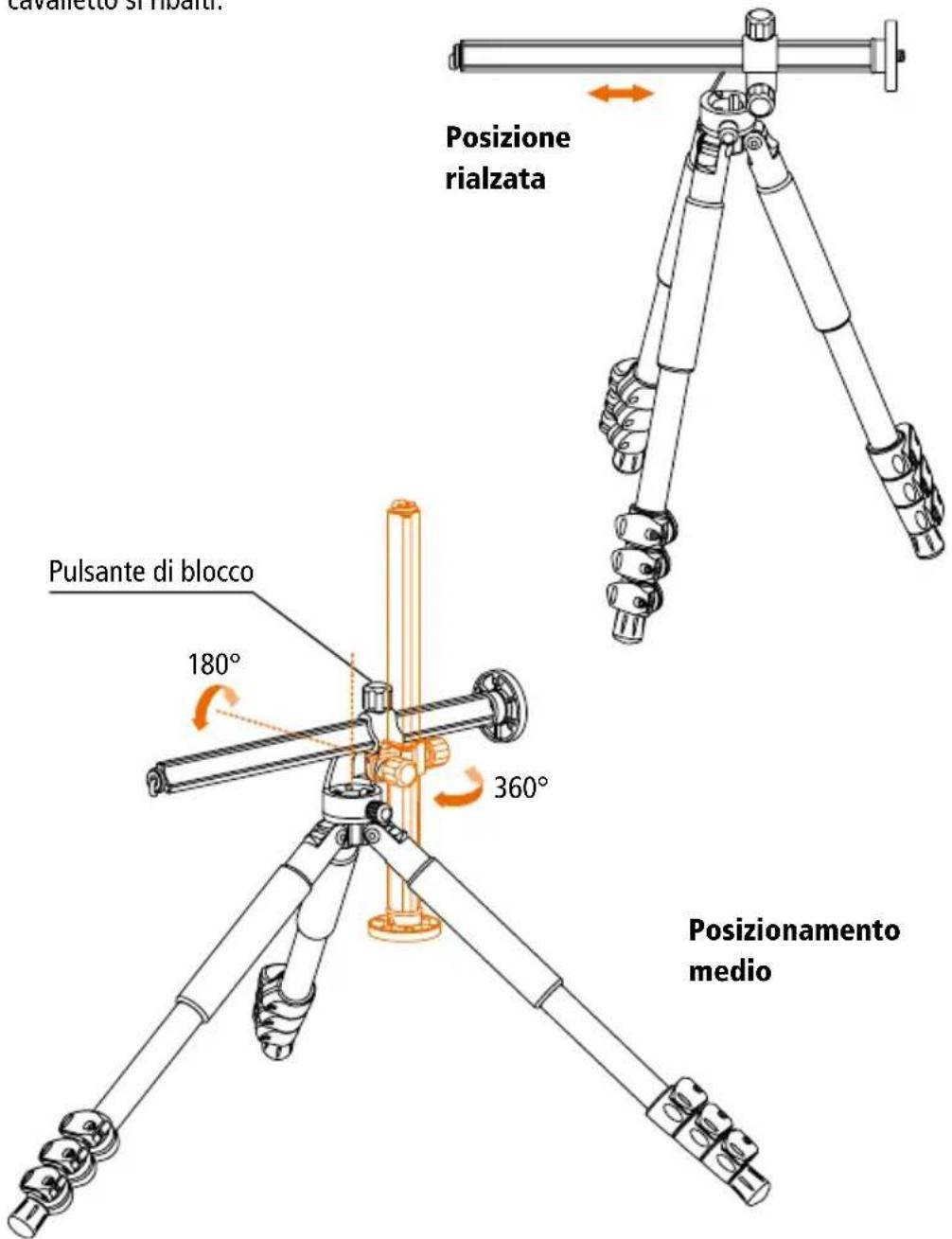

Posizione orizzontale della colonna centrale

Si prega di prestare attenzione al punto di articolazione per evitare che il cavalletto si ribalti.

Colonna centrale tridirezionale con dispositivo di sicurezza anti rotazione

La colonna centrale cui è uscere utilizzata per scatti naturali o macro dall'alto, sottosopra o in orizzontale. Consente una regolazione di 360^ in orizzontale e di 180^ in verticale. La colonna centrale cui è ossere posizionata in modo semplice e veloce con il pulsante di blocco.

Nota:

Al fine di evitare eventuali danni di apparecchiature fotografiche attraverso un ribaltamento del treppiede quando si scatta con colonna centrale laterale spiegato, il treppiede deve sempre essere assicurato con un contrappeso adeguato.
