Rock Solid Beta 180 Carbon - Tripé ROLLEI - Manual de utilização gratuito

Tipo de produto	Tripé profissional
Marca	Rollei
Modelo	Rock Solid Beta 180 Carbon
Material	Carbono
Altura máxima (estimada)	180 cm
Altura mínima	Posição baixa possível com coluna curta
Coluna central	Orientável, com travamento 3D e coluna curta inclusa
Ângulo das pernas	3 posições (alto, médio, baixo) ajustáveis individualmente
Sistema de travamento	Alavanca de travamento rápido com ajuste por chave Allen
Pés	Borracha universal com pontas metálicas retráteis
Gancho	Gancho retrátil para contrapeso
Segurança	Travamento automático de segurança, parafuso anti-torção
Função braço lateral	Sim, para fotografia macro e natureza
Marcação graduada	Sim, para seleção do comprimento das pernas
Alça	Alça de espuma nas pernas
Alimentação	Nenhuma (manual)
Manutenção	Apertar a alavanca de travamento com chave Allen se necessário, não exceder 45°
Peças sobressalentes disponíveis	Coluna central padrão e curta, placa de base, gancho de lastro

Perguntas frequentes - Rock Solid Beta 180 Carbon ROLLEI

Como ajustar o ângulo das pernas do tripé?

Puxe a alavanca localizada no topo de cada perna para ajustar o ângulo. Três posições estão disponíveis: alto, médio e baixo. Cada perna pode ser ajustada independentemente para se adaptar a terrenos acidentados.

Como usar a coluna central curta?

Afrouxe o parafuso sob a placa de base com uma chave Allen de 3 mm (rotação máxima de 45°). Remova a placa de base e o gancho de lastro. Substitua a coluna padrão pela coluna curta. Reaperte a placa de base. A coluna curta permite alcançar uma posição muito baixa para a macrofotografia.

Como inverter a coluna central?

Destrave a coluna central girando o botão de travamento. Remova-a completamente e reinsira-a de cabeça para baixo. Você também pode usá-la na posição horizontal como braço lateral. Certifique-se de fixar um contrapeso para evitar tombamento.

Como usar o tripé na posição baixa?

Use a coluna central curta (veja pergunta anterior). Você também pode abrir as pernas no ângulo mais baixo e abaixar a coluna central ao máximo. O tripé permite ajustes horizontais de 360° e verticais de 180°.

Como fixar um contrapeso no tripé?

Use o gancho retrátil localizado sob a coluna central. Pendure uma bolsa ou peso adequado para estabilizar o tripé, especialmente quando a coluna está estendida lateralmente ou em altura. Isso previne o tombamento do equipamento.

Como apertar uma alavanca de travamento que está soltando?

Use a chave Allen fornecida para apertar o parafuso da alavanca. Não exceda uma rotação de 45°, caso contrário você pode danificar os tubos. Apertar em excesso pode resultar em perda de garantia.

Como funciona o travamento automático de segurança?

Insira a coluna curta no tripé e gire o botão de travamento automático 120° no sentido anti-horário. O travamento trava automaticamente para evitar queda acidental da coluna. Para remover, gire novamente 120° no mesmo sentido.

Como ativar o modo braço lateral?

Destrave a coluna central e incline-a horizontalmente usando o botão de travamento de inclinação. Atenção ao centro de gravidade: fixe um contrapeso para evitar tombamento. Este modo é ideal para macrofotografia e fotografias na natureza.

Como trocar a coluna central?

Afrouxe o parafuso sob a placa de base com uma chave Allen de 3 mm (máx. 45°). Remova a placa de base e o gancho de lastro. Retire a coluna central. Insira a nova coluna (padrão ou curta). Reaperte a placa de base. Para a coluna curta, observe que ela possui um travamento na parte inferior: gire o travamento de segurança para retirá-la.

Como limpar e fazer a manutenção do tripé?

Limpe os tubos e pés com um pano macio e seco. Evite solventes agressivos. Verifique regularmente o aperto das alavancas e parafusos. Se as alavancas se soltarem, aperte-as com a chave Allen (não mais que 45°). Guarde o tripé em local seco para evitar corrosão.

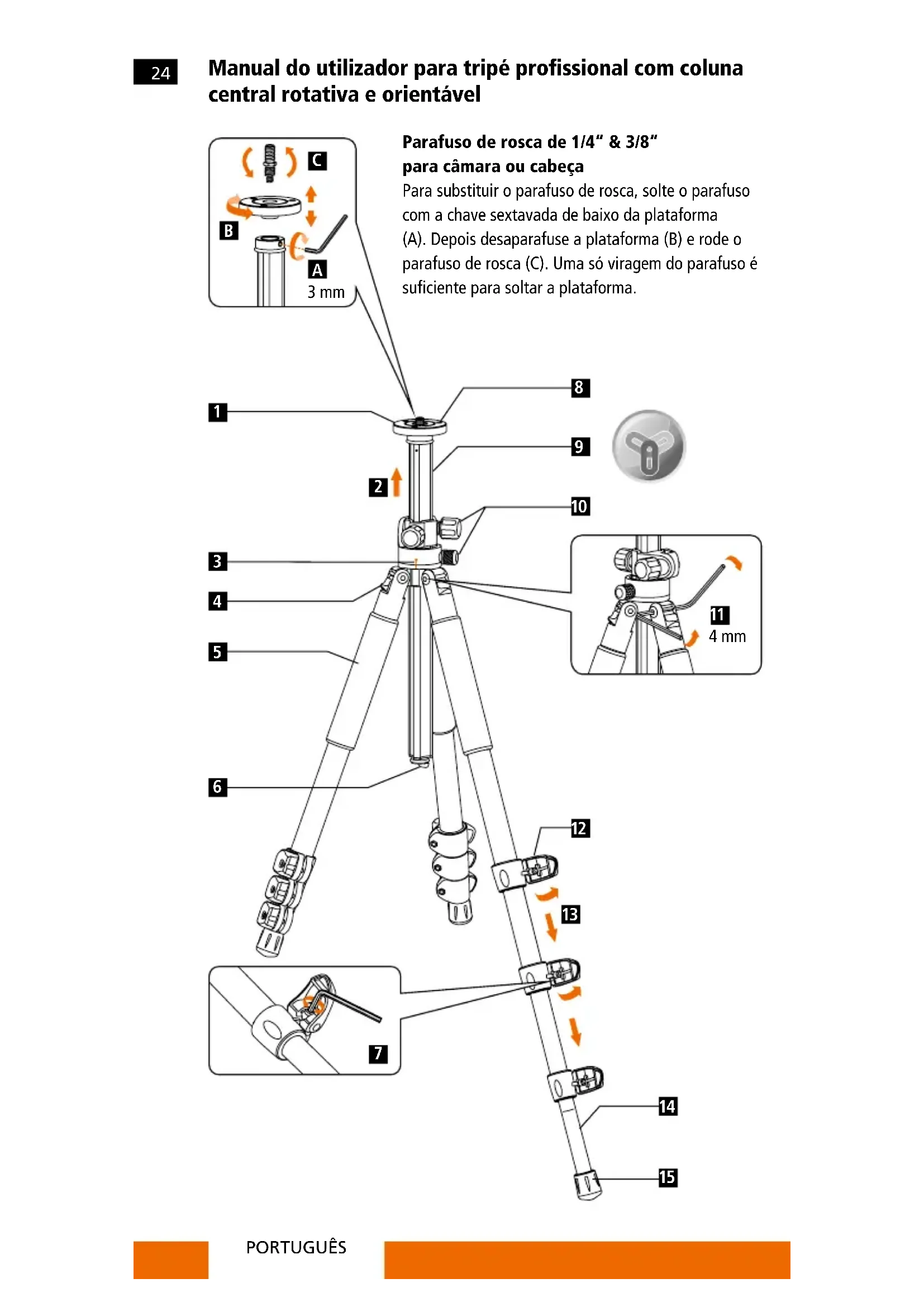

MANUAL DE UTILIZADOR Rock Solid Beta 180 Carbon ROLLEI

Manual do utiliser para tripé professionnel com coluna central rotativa e orientável

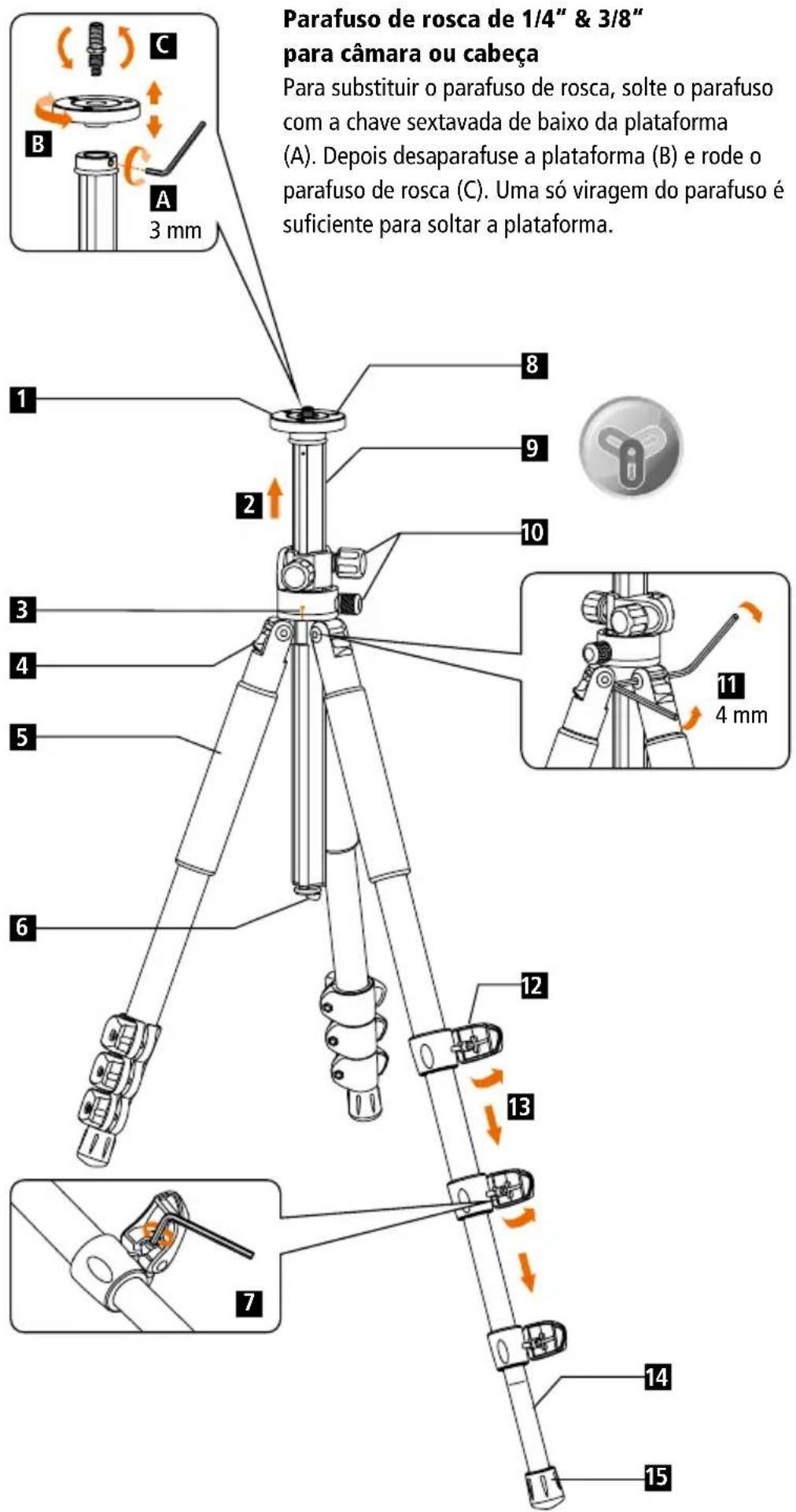

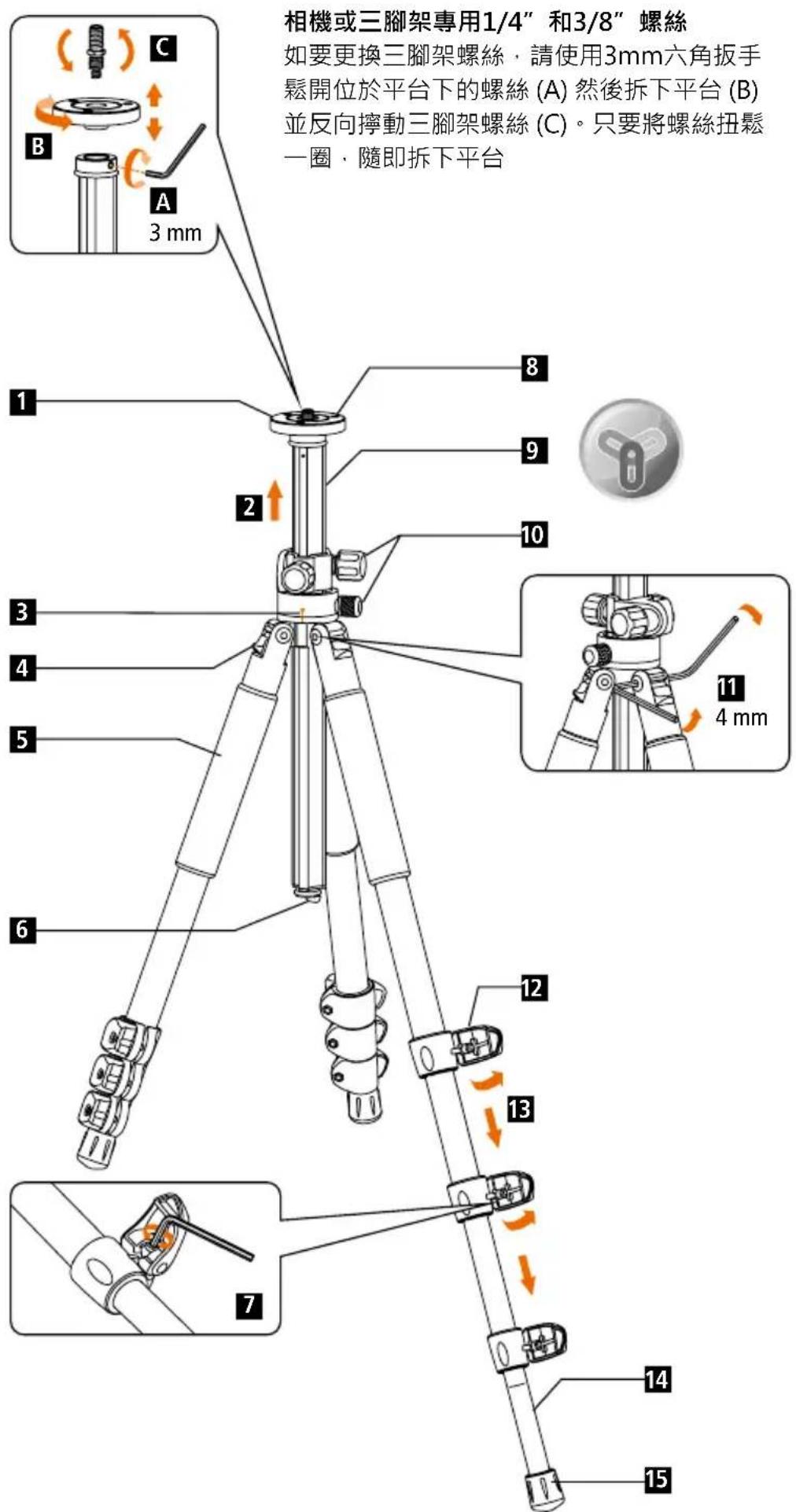

1 Placa de base anti-derrapante
2 Puxar para fora
3 Alinhe com a marca antes de inserir a coluna central.
4 Bloqueio do angulo das pernas
5 Punho de espuma
6 Gancho retrtil para saco de areia ou contra-peso
7 Travamento dos fechos rapiados: Caso os fechos de retencion fiquem mais soltos devido à frequente Utilização, osleasedos poder ser apertados com uma chave sextavada.

Atença: Nunca rode o parafuso de travamento acima de 45° , porque pode danIFICAR os fechas de retença ou a perna do tripé! Tal levará à perda do direito a garantia!

8 Parafusos anti-torsão para uma segurarca extra.
9 Coluna central em forma de Y
10 Botão de bloqueio
11 Caso os parafusos se soltem, utilize a chave sexatavada de 4 mm para os fixar.
12 Fecho rápido
13 Puxar a perna
14 Escalonamento impresso: Comprimento das pernas de fácil ajuste
15 Pé de borracha para com ponteiras: O pé de borracha universal para um contacto estável com o solo. As ponteiras foram desenvolidas para autilização em solos humidos, sobre cascalho ou solo rochoso

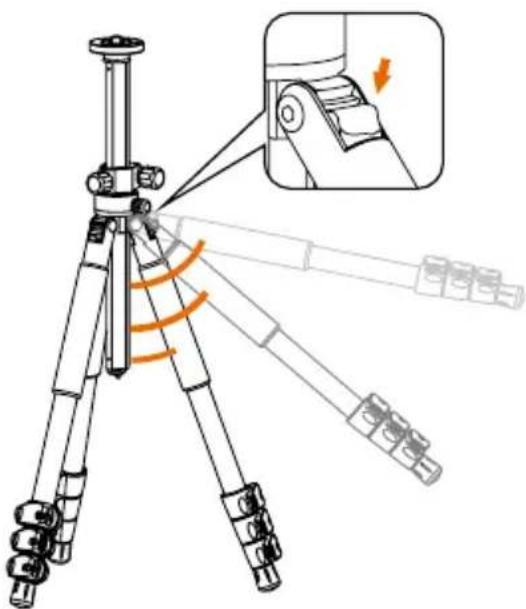

Pressione o dato rápido para baixo, de modo a ajustar individualmente o ángulo de cada perna:

Alto

Medio

Baixo

Atença: Fecha o botão de ajustepara a funcao orientavel quando não aestiver a utiliser. Assim, a coluna centralmantem-se na posicao correta e nãorisca.

CORRETO!Errado!

1
1

1 Botão de ajuste para funcção orientavel
Botão de ajuste colunas centrais

Coluna central curta para um posicionamento mais baixo

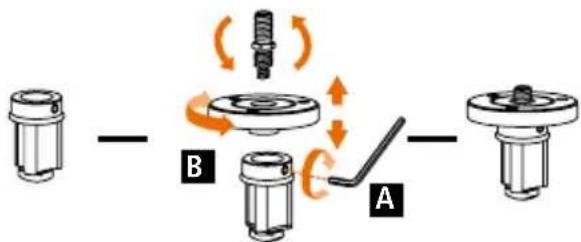

Para alterar a coluna central, solte a chave Allen 3 mm, o parafuso debaixo da placac de base (A). Uma rotação do parafuso é suficiente para soltar a placac. em seguida, desapertar a placac de base (B) e o gancho de lastro. Remova a coluna central padrão e substitui-laPGA coluna curta. Em seguida, fixe a placac de base novamente. Por favor, note que a coluna curta centro na extremidade inferior tem um backup. Se você quer tomar a coluna central curta novamente, ligar o bloqueio de seguranca para que a coluna central pode ser removida.

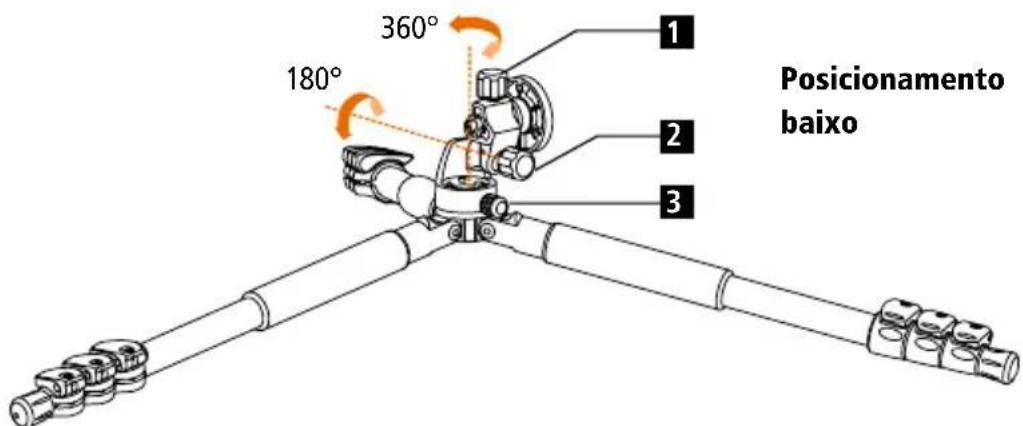

Para usar o suporte na posicao mais baixa, use a coluna curta.Esta.Oferece um ajuste horizontal de 360° e vertical de 180° simples e rápido..

1 Botão de ajuste colunas centrais
2 Botão de ajuste para funcção orientável
3 Botão de ajuste para funcção panoramicá

Bloqueio de seguranca automatico

Insira a coluna central curta e rode o fecho de segurarca automatico em 120° no sentido anti-horario. O fecho de segurarca impede uma queda acidental da coluna central. quando rodar novamente o fecho de segurarca em 120° contra o sentido horario, podera retirar novamente a coluna central curta.

Tenha atençao ao centro de gravidade, de modo a fazer que o tripé caia.

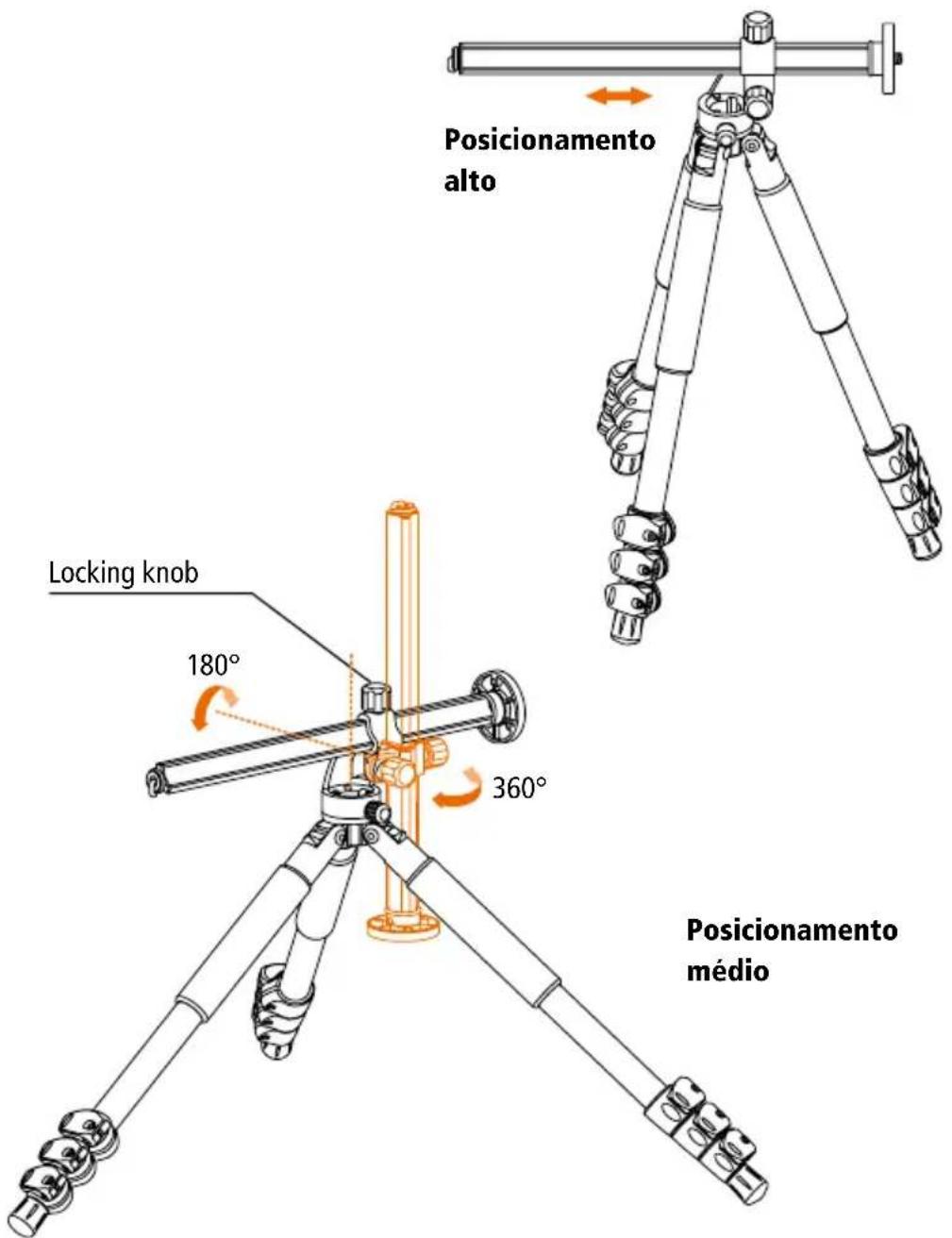

Coluna central de 3 vias com dispositivo anti-torsão

A coluna central pode ser realizada invertida ou na horizontal para fotografia na natureza ou para a fotografia macro. A mesma permite um ajuste horizontal de 360° e vertical de 180° . A coluna central pode ser posicionada de forma rápida e simples com o botão de ajuste.

Nota: Para evaporarrial do no equipamento fotografico provocado por uma quedao do tripé quando fotografia com coluna central inclina, este deve ter sempre colocado um contrapeso apropriad
