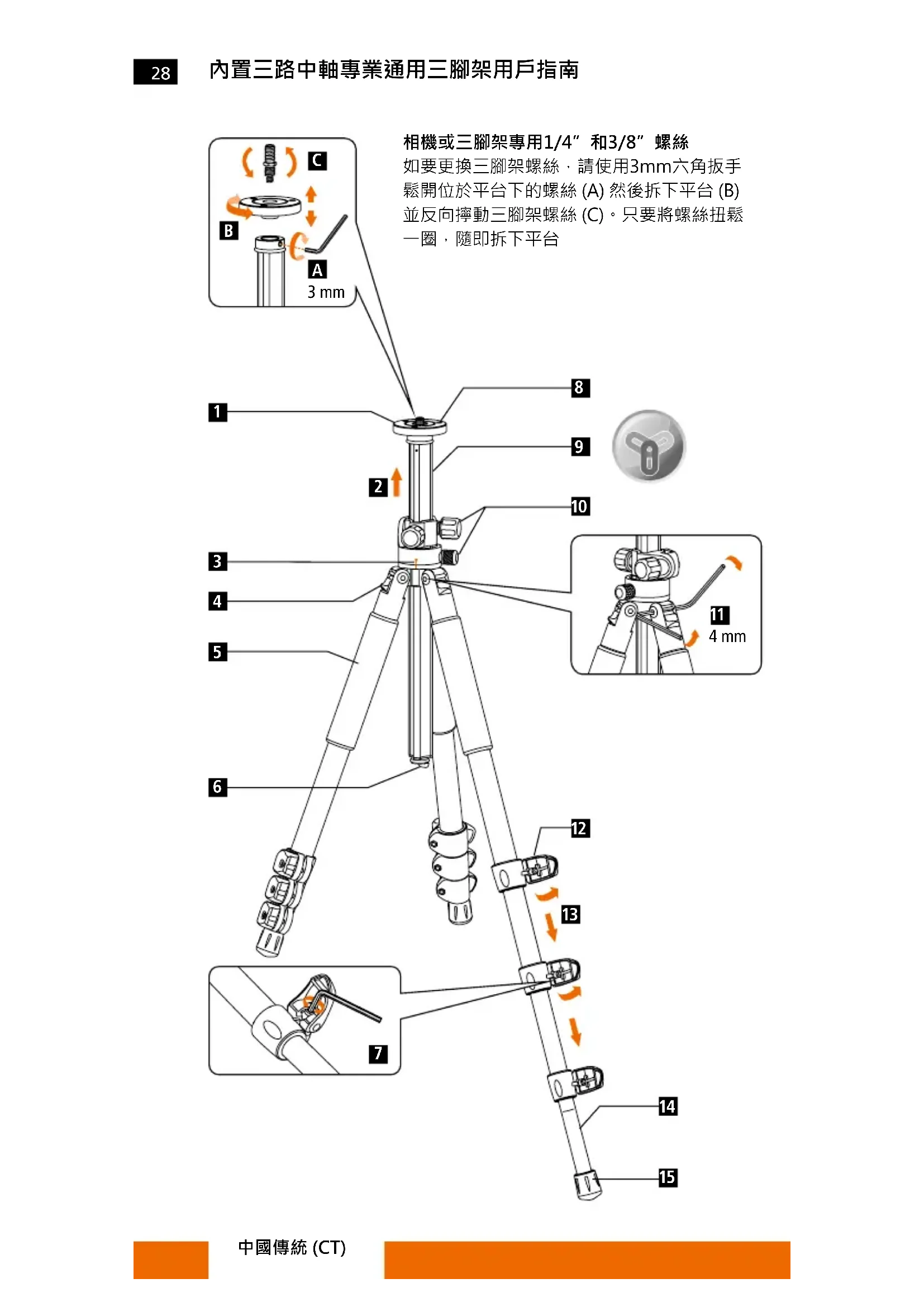

1 防滑平台
2 拉出
3 摋起三腳架之前，將中軸與肩托上顯示的標誌對齊。
4 調節腳架角度
5 海綿造型手柄
6 重物懸掛鉤
7 説整快速鎖: 如果快速鎖在長時間使用後鬆動，應使用內六角扳手擋緊。

注意: 請勿將螺絲擰緊超過45度。否則，快速鎖或三腳架的腳可能會損壞。人為導致產品損壞，保養隨即無效！

8 固定用防扭螺絲
9 Y型管中軸
10 鍵定鎖
11假如螺絲鬆動，應用兩個4mm六角扳手擋緊螺絲。
12 快速鎖定系統
13 拉出腳架
14 印刷刻度：輕鬆設置腳管長度
15 帶有集成釘鞋的橡膠腳架: 通用橡膠腳架是在任何地面都能穩固使用的理想之選。腳釘經特別設計，適合在濕或軟土中使用。

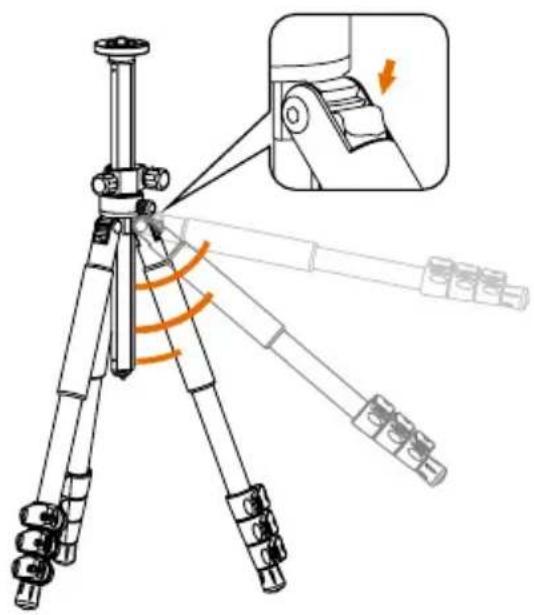

按腳架角度調節旋鈕，以在每個腳架上設置不同角度：

高角度中角度低角度

注意: 如果不使用横軸之類的三路功能,請鎖緊三路鎖。這樣中軸就會保持在正確位置，並且不會刮花。

1

正確!錯誤！

1 3路鎖
2 中軸鎖

用於最低位置的短中軸

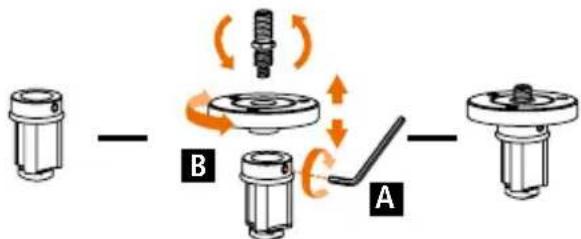

如要更換中軸，應用3mm六角扳手擋鬆平台下方的螺絲（A）。只要扭一圈，就可鬆開平台然後取下平台（B），以及中軸底部的掛鉤上的螺絲。拆下標準中軸並插入短軸。然開再一次扭緊平台請注意，短中軸底部設有安全鎖。如果要取出短中軸，則需要把安全鎖調校到可以移除中軸的位置。

若要在最低位置使用三腳架，請使用短中軸。它可以360度水平調節和180度垂直調整。

將自動安全鎖插入三腳架插孔內，將短中軸逆時針旋轉120度，然後將短中軸推到三腳架插孔內。自動安全鎖會自動鎖定，防止短中軸意外傾翻。將自動安全鎖逆時針旋轉120度，然後拉出短中軸。

1 旋轉鎖
2 拉出或插入
3 自動安全鎖

請注意重力，以避免三腳架會倒翻。

防扭3路中轴

該中軸可以作為橫軸倒轉，垂直或水平使用，以進行自然微距攝影。可以水平 360^ 和 180^ 垂直調整可使用鎖緊旋鎖對中軸快速定位設置。

注意：

為避免在使用橫向展開的中軸拍攝時，

因為三腳架過度傾側，而對攝影器材造成損壞，應在任何時候都使用適當的配悉重，以穩定三腳架。

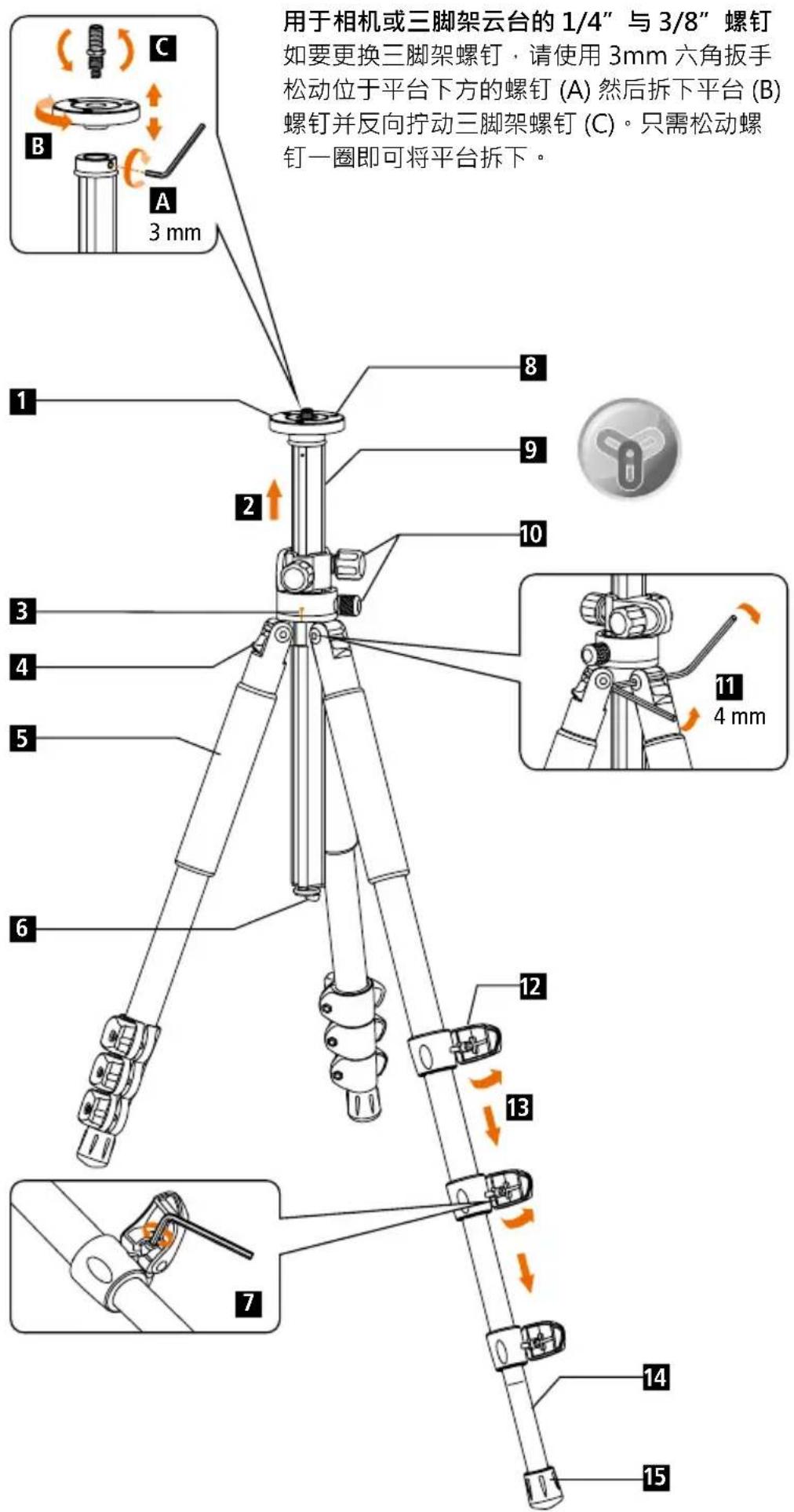

1 防滑平台
2 拉出
3 在折叠三脚架之前，将中轴与肩托架上所示的标志对齐。
4 调节脚架角度
5 海绵造型手柄
6 重物悬挂钩
调节快速锁：如果长时间使用后快速锁松动，应使用内六角扳手拧紧。

注意：请勿将螺钉拧紧 45^ 以上。否则，快速锁或三脚架脚架有可能损坏。人为导致产品损坏，保养随即无效！

8 用于牢固固定的抗扭转螺钉
9 Y形管中轴
10 锁紧锁钮
11如果螺钉松动，请使用两个 4mm 内六角扳手将螺钉拧紧。
12 快速锁紧系统
13拉出脚架
14 印刷刻度: 轻松设置脚管长度
15 带有集成脚钉的橡胶脚架：通用橡胶脚架是需要稳定支架的各种地面的理想之选。脚钉经过设计，可在潮湿或柔软土壤内使用。

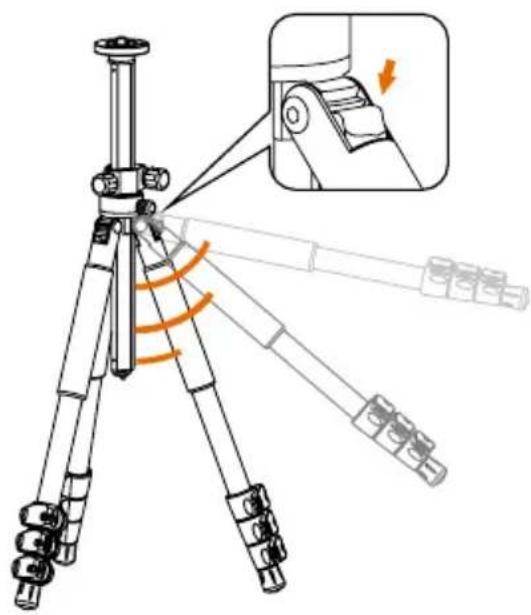

推动脚架角度调节旋钮，从而在每个脚架上单独设定不同角度：

高角度中角度低角度

注意：如果横轴之类的三向功能不使用，请将三向所锁锁紧。这样中轴将会保持正确位置，并且不会被划伤。

1

正确！错误！

1 三向锁
2 中轴锁

用于最低位置的短中轴

如要更换中轴，使用 3mm 内六角扳手(A)松动位于平台下方的螺钉。转动一圈即可松动平台。然后取下平台(B)以及位于中轴底部的挂钩上的螺钉。拆下标准中轴，然后插入短中轴。然后再次使用螺钉紧固平台。请注意：短中轴底部有一个安全锁。如果想要取出短中轴，则需要使安全锁达到可拆下中轴的位置。

如要在最低位置使用三脚架，请使用短中轴。它可以 360^ 水平调节和 180^ 垂直调节。

将自动安全锁插入三脚架插孔内，将短中轴逆时针旋转至 120^ ，然后将短中轴推入三脚架插孔内。自动安全锁将自动锁紧，并且防止短中轴意外倾翻。将自动安全锁逆时针旋转至 120^ ，然后拉出短中轴。

1 转动锁
2 取出或插入
3 自动安全锁

请注意重心，以免三脚架倾翻。

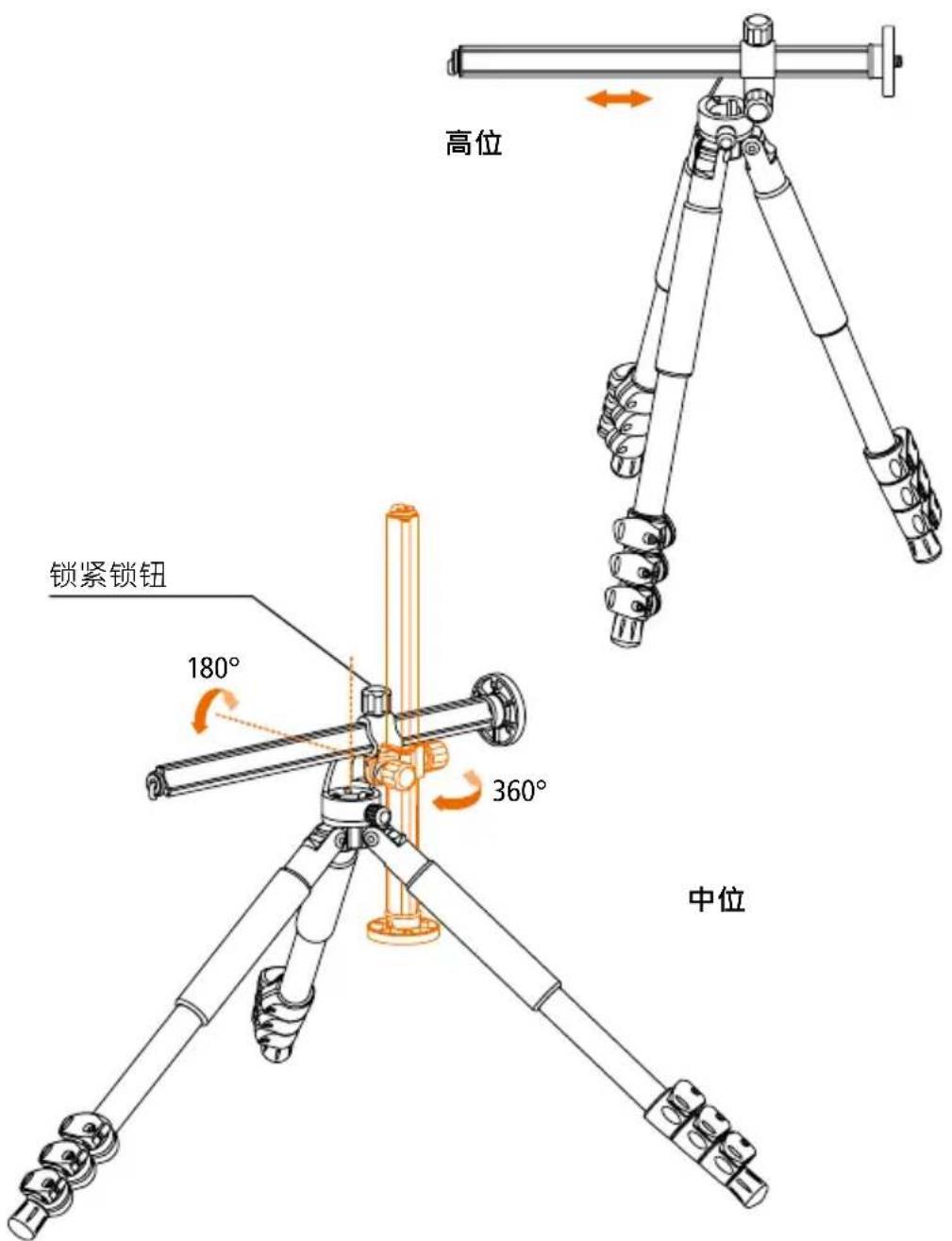

具有抗扭转功能的三向中轴

可将中轴作为横轴倒转、垂直或水平使用，从而实现自然微距摄影。它可以 360^ 水平调节和 180^ 垂直调节。可使用锁紧旋钮对中轴快速定位和设置。

注意：

为了避免在使用横向展开的中轴横向拍摄时，

因三脚架翻倒造成摄影器材损坏，应始终使用适合的配重将三脚架牢固固定。
