Rock Solid Beta 180 Carbon - Trépied ROLLEI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trépied professionnel
Marque	Rollei
Modèle	Rock Solid Beta 180 Carbon
Matériau	Carbone
Hauteur maximale (estimée)	180 cm
Hauteur minimale	Position basse possible avec colonne courte
Colonne centrale	Orientable, avec blocage 3D et colonne courte incluse
Angle des jambes	3 positions (haut, moyen, bas) réglables individuellement
Système de verrouillage	Levier de verrouillage rapide avec réglage par clé Allen
Pieds	Caoutchouc universel avec crampons métalliques rétractables
Crochet	Crochet rétractable pour contrepoids
Sécurité	Blocage automatique de sécurité, vis anti-torsion
Fonction bras latéral	Oui, pour photographie macro et nature
Marquage gradué	Oui, pour sélection de la longueur des jambes
Poignée	Poignée en mousse sur les jambes
Alimentation	Aucune (manuel)
Entretien	Resserer le levier de verrouillage avec clé Allen si nécessaire, ne pas dépasser 45°
Pièces détachées disponibles	Colonne centrale standard et courte, plaque de base, crochet de ballast

FOIRE AUX QUESTIONS - Rock Solid Beta 180 Carbon ROLLEI

Comment régler l'angle des jambes du trépied ?

Tirez le levier situé en haut de chaque jambe pour ajuster l'angle. Trois positions sont disponibles : haut, moyen et bas. Chaque jambe peut être réglée indépendamment pour s'adapter aux terrains accidentés.

Comment utiliser la colonne centrale courte ?

Desserrez la vis sous la plaque de base à l'aide d'une clé Allen de 3 mm (rotation de 45° maximum). Retirez la plaque de base et le crochet de ballast. Remplacez la colonne standard par la colonne courte. Revissez la plaque de base. La colonne courte permet d'atteindre une position très basse pour la macrophotographie.

Comment inverser la colonne centrale ?

Débloquez la colonne centrale en tournant le bouton de blocage. Retirez-la complètement, puis réinsérez-la à l'envers. Vous pouvez également l'utiliser en position horizontale pour un bras latéral. Assurez-vous de fixer un contrepoids pour éviter le basculement.

Comment utiliser le trépied en position basse ?

Utilisez la colonne centrale courte (voir question précédente). Vous pouvez également déployer les jambes à l'angle le plus bas et abaisser la colonne centrale au maximum. Le trépied permet des ajustements horizontaux à 360° et verticaux à 180°.

Comment fixer un contrepoids sur le trépied ?

Utilisez le crochet rétractable situé sous la colonne centrale. Accrochez un sac ou un poids adapté pour stabiliser le trépied, surtout lorsque la colonne est déployée latéralement ou en hauteur. Cela prévient le renversement de l'équipement.

Comment resserrer un levier de verrouillage qui se desserre ?

Utilisez la clé Allen fournie pour serrer la vis du levier. Ne dépassez pas une rotation de 45°, sinon vous risquez d'endommager les tubes. Un serrage excessif peut entraîner une perte de garantie.

Comment fonctionne le blocage automatique de sécurité ?

Insérez la colonne courte dans le trépied, puis tournez le bouton de blocage automatique de 120° dans le sens inverse des aiguilles d'une montre. Le blocage se verrouille automatiquement pour empêcher la chute accidentelle de la colonne. Pour retirer, tournez à nouveau de 120° dans le même sens.

Comment passer en mode bras latéral ?

Déverrouillez la colonne centrale et inclinez-la à l'horizontale à l'aide du bouton de blocage d'inclinaison. Attention au centre de gravité : fixez un contrepoids pour éviter le basculement. Ce mode est idéal pour la macrophotographie et les prises de vue nature.

Comment changer la colonne centrale ?

Desserrez la vis sous la plaque de base avec une clé Allen de 3 mm (45° max). Retirez la plaque de base et le crochet de ballast. Sortez la colonne centrale. Insérez la nouvelle colonne (standard ou courte). Revissez la plaque de base. Pour la colonne courte, notez qu'elle possède une sauvegarde en bas : tournez le verrou de sécurité pour la retirer.

Comment nettoyer et entretenir le trépied ?

Nettoyez les tubes et les pieds avec un chiffon doux et sec. Évitez les solvants agressifs. Vérifiez régulièrement le serrage des leviers et des vis. Si les leviers se desserrent, resserrez-les avec la clé Allen (pas plus de 45°). Rangez le trépied dans un endroit sec pour éviter la corrosion.

MODE D'EMPLOI Rock Solid Beta 180 Carbon ROLLEI

Manuel d'utilisation. 12

Manual de'utilisation 24

用户手册 28

用户手册 32

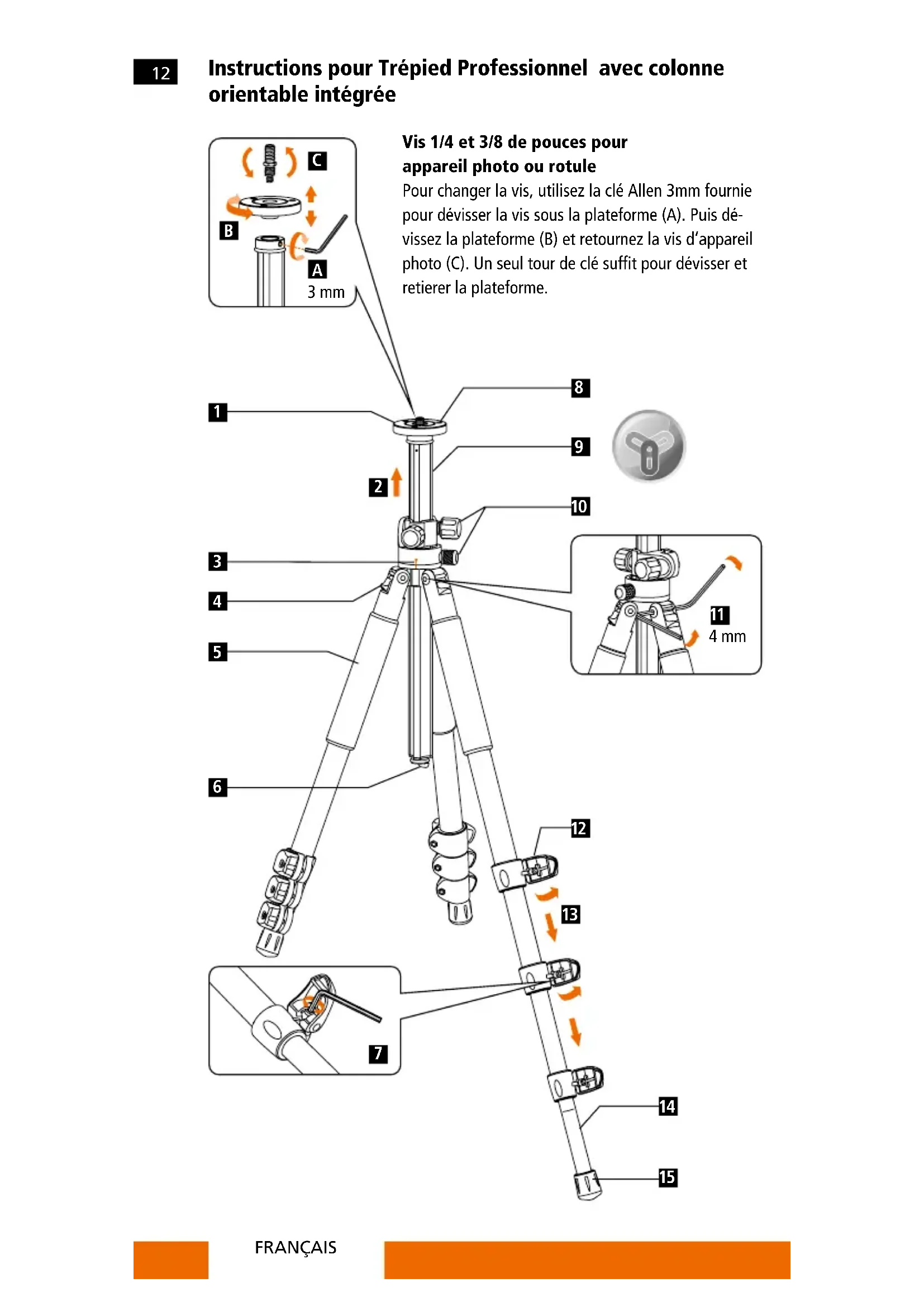

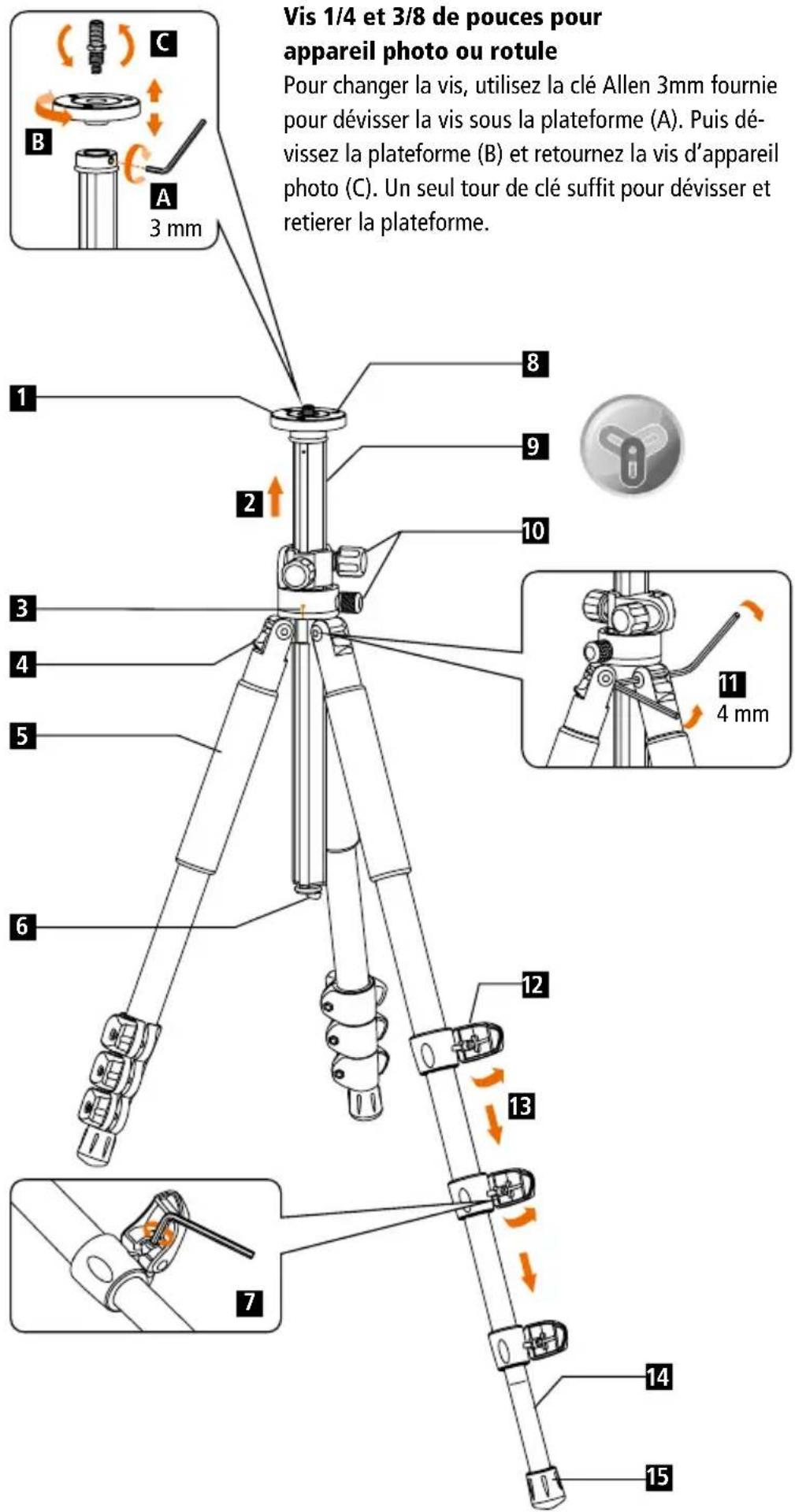

Instructions pour Trépied Professionnel avec colonne orientable intégrée

1 Plateforme antidérapante
2 Soulevez
3 Alignez la marque avant d'insérer la colonne.
4 Ajustement de l'angle des jambes
5 Poignée en mousse
6 Crochet rétractable pour contrepoids
7 Ajustement du levier de verrouillage rapide:

Si le levier de verrouillage rapide se desserse après une utilisation prolongée, utilisez la clé Allen pour le resserrer.

Attention: Ne serrez pas la clé Allen à plus de 45°

You pourriez endommager les tubes et perdre la gratie!

8 Vis anti-torsion pour plus de sécurité.
9 Colonne centrale en Y
10 Bouton de blocade
11 Tirez le levier pour ajuster l'angle des jambes.
12 Levier de verrouillage rapide.
13 Dépliez la jambe
14 Marquage gradué: Facilité la sélection de la longueur des jambes
15 Pied caoutchouc avec les crampons: Le pied en caoutchouc universel assures un contact ferme avec le sol. Les crampons sont concues pour une utilisation sur sols humides, sur graviers ou sols rocheux

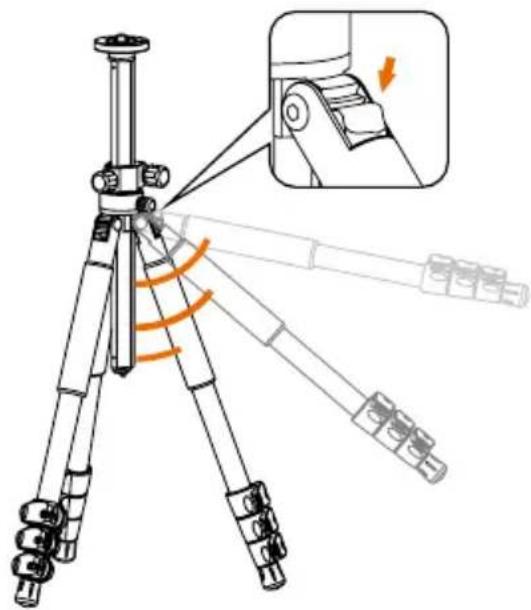

Pousser le bouton d'ajustement permet de régler individuellement l'angle de chaque jambe:

Haut

Medium

Bas

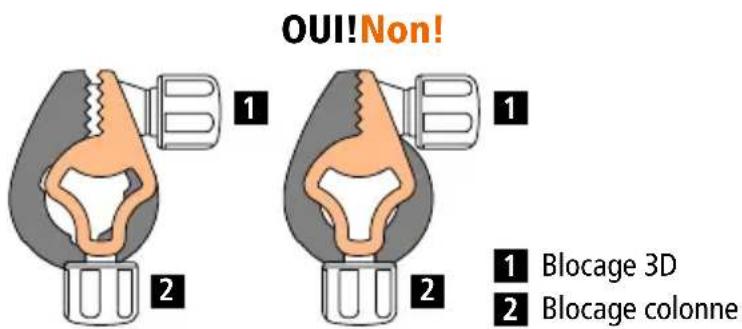

Attention: Verrouiller systématique le blocage 3D lorsque vous utilisez la fonction 3D en bras létral. Cela garantit la bonne position de la colonne central pour évitier une chute du trépied.

Colonne courte poir position bajo pour utiliser la colonne courte

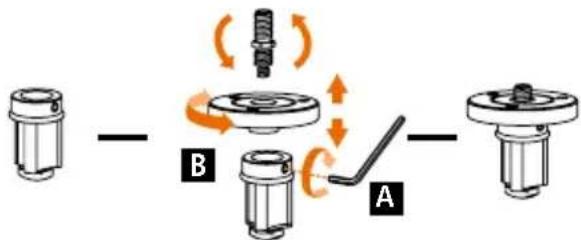

Pour changer la colonne centrale, desserer la clé Allen de 3 mm la vis en dessous de la plaque de base (A). Une rotation de la vis est suffisant pour desserer la plaque. Puis dévisser la plaque de base (B) et le crochet de ballast. Retirez la colonne centrale standard et la remplacer par la colonne courte. Visser ensuite à nouveau la plaque de base. S'il vous plaît noter que la colonne centrale courte à l'extrémité inférieure a une sauvégarde. Si vous voulez prendre à nouveau la colonne centrale courte, tournier le verrou de sécurité de telle sorte que la colonne centrale peut être retiree.

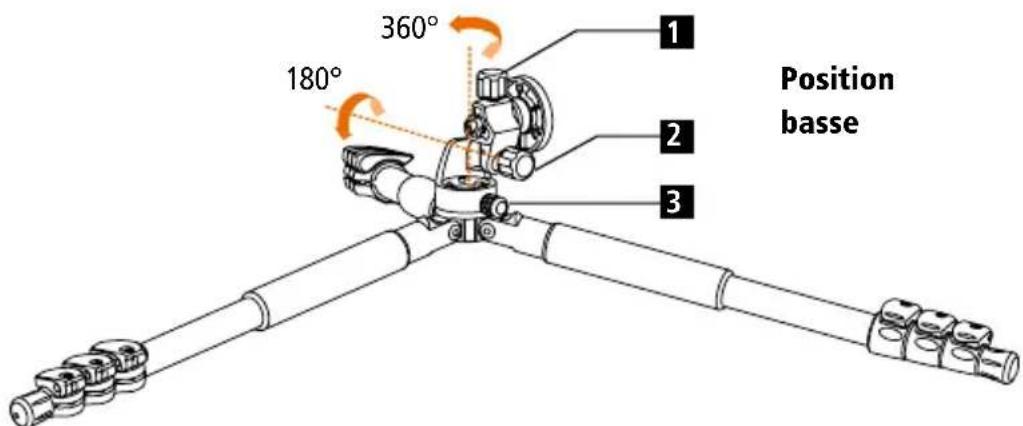

Pour utiliser le trépied dans la position la plus BASSE, utiliser la colonne centrale courte. Cela permet des ajustements horizontaux à 360° et verticaux à 180° , facilement et rapidement.

1 Bouton de blocage de la colonne centrale
2 Bouton de blocage de l'inclinaison
Blocage du panoramaque

Blocage automatique de sécurité

Insérez le bouton de blocage automatique dans le trépied, tournez la colonne courte de 120° dans le sens inverse des aiguilles d'une montre, puis enforcez la colonne courtle dans le trépied. Le blocage automatique se bloquera automatiquement pour éviter une chute accidentelle de la colonne central. Tournez le bouton de blocage automatique de 120° dans le sens inverse des aigulles d'une montre puis retirez la colonne courte.

1 Tournez
2 Insérez ou retirez
3 Blocage automatique de sécurité

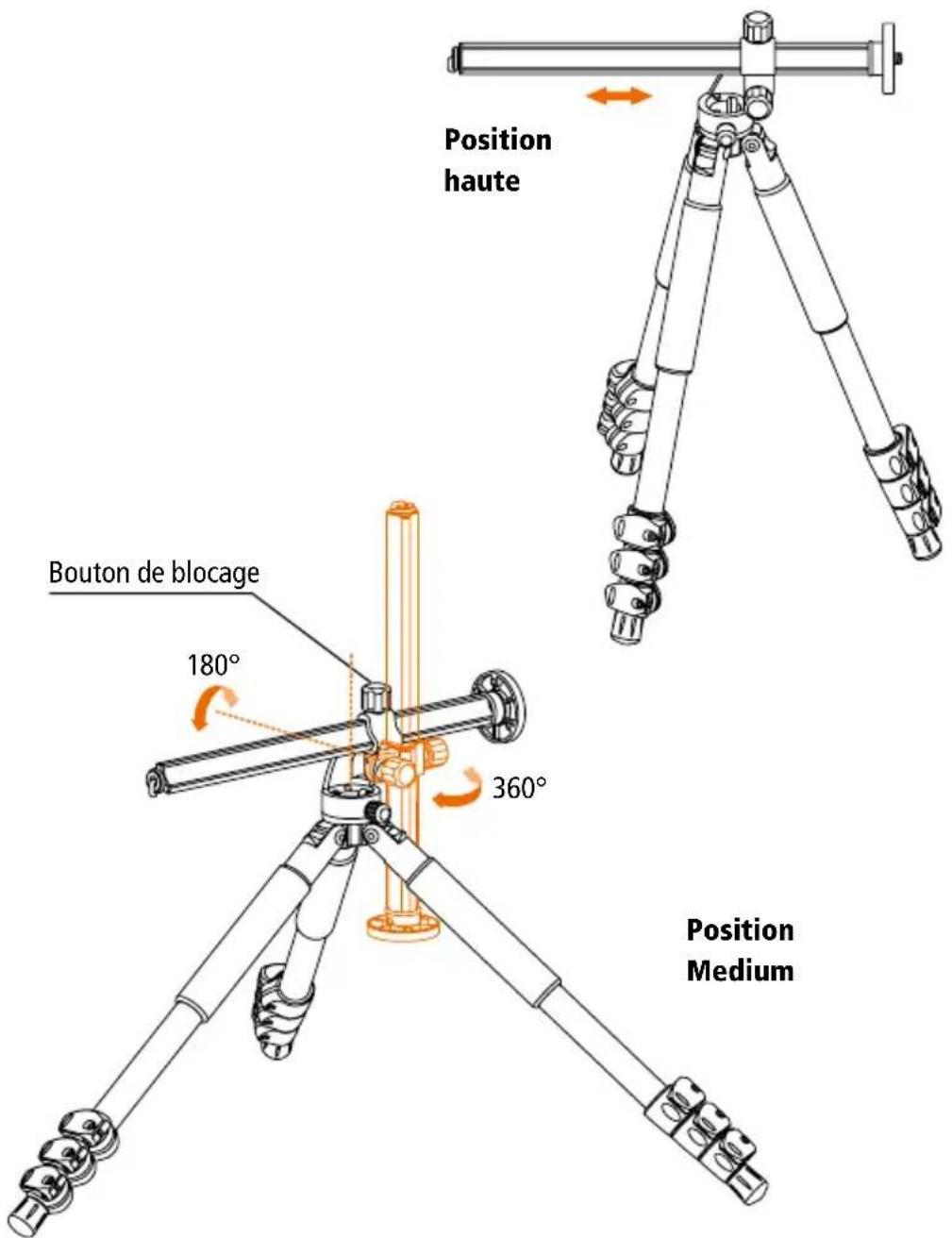

Position horizontal pour bras létal,

prénez garde au centre de gravité pour éviter la chute du trépied.

Marquage gradué

La colonne centrale peut ettre utilisée inversée ou comme un bras horizontal pour la photographie macro et de nature. Cela permet des ajustements horizontaux a 360° et verticaux a 180° . La colonnepeut etre positionnee et mise en place rapidementa l'aide dubouton de blocage.

Consigne:

Pour prévenir des dommages sur l'équipment photo résultat d'un renversement du trépied, il faut toujours fixer un contrepoids adapté en cas de prises de vue avec la colonne centrale déployée sur le côte.

Cierre de sécurité automatique
