MANUAL DE USUARIO Rock Solid Beta 180 Carbon ROLLEI

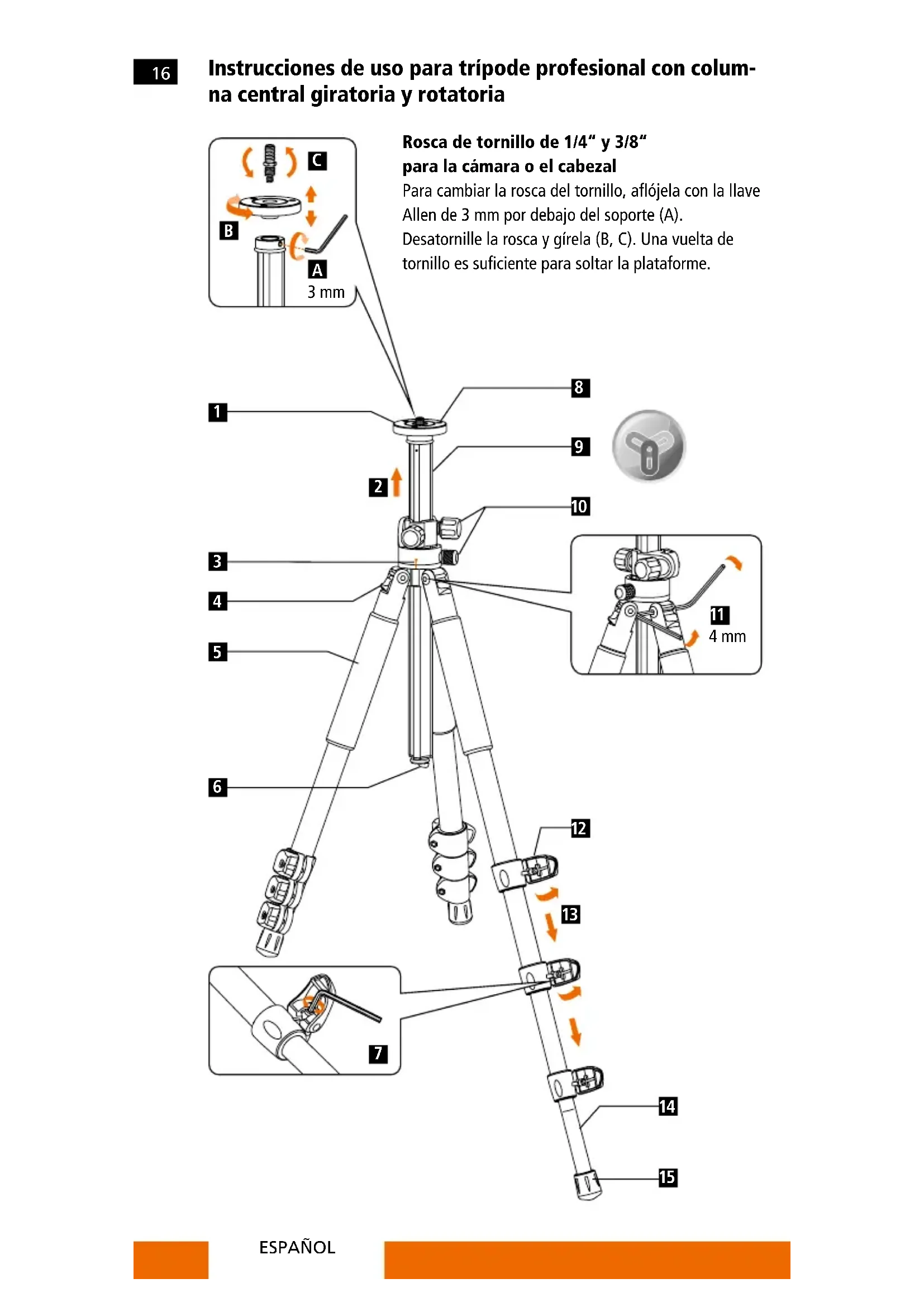

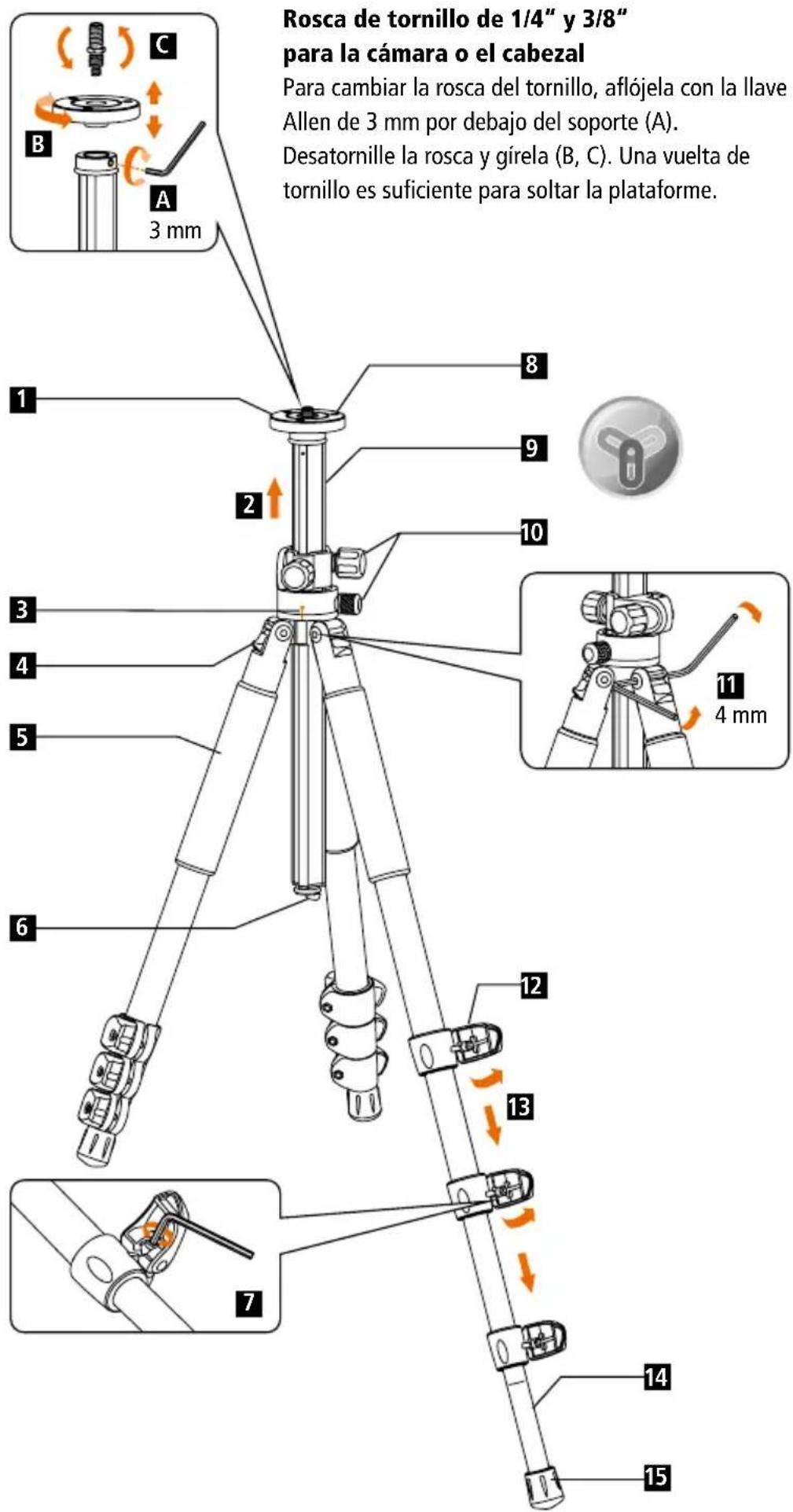

Rosca de tornillo de 1/4“ y 3/8“ para la cámara o el cabezal Para cambiar la rosca del tornillo, aflójela con la llave Allen de 3 mm por debajo del soporte (A). Desatornille la rosca y gírela (B, C). Una vuelta de tornillo es suficiente para soltar la plataforme. Instrucciones de uso para trípode profesional con colum- na central giratoria y rotatoria ESPAÑOL17

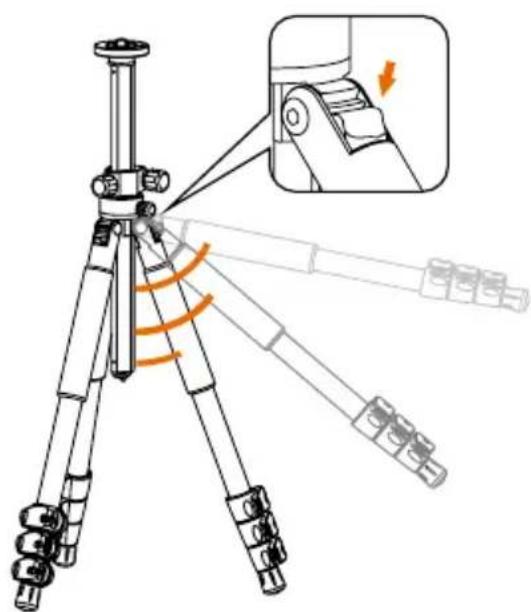

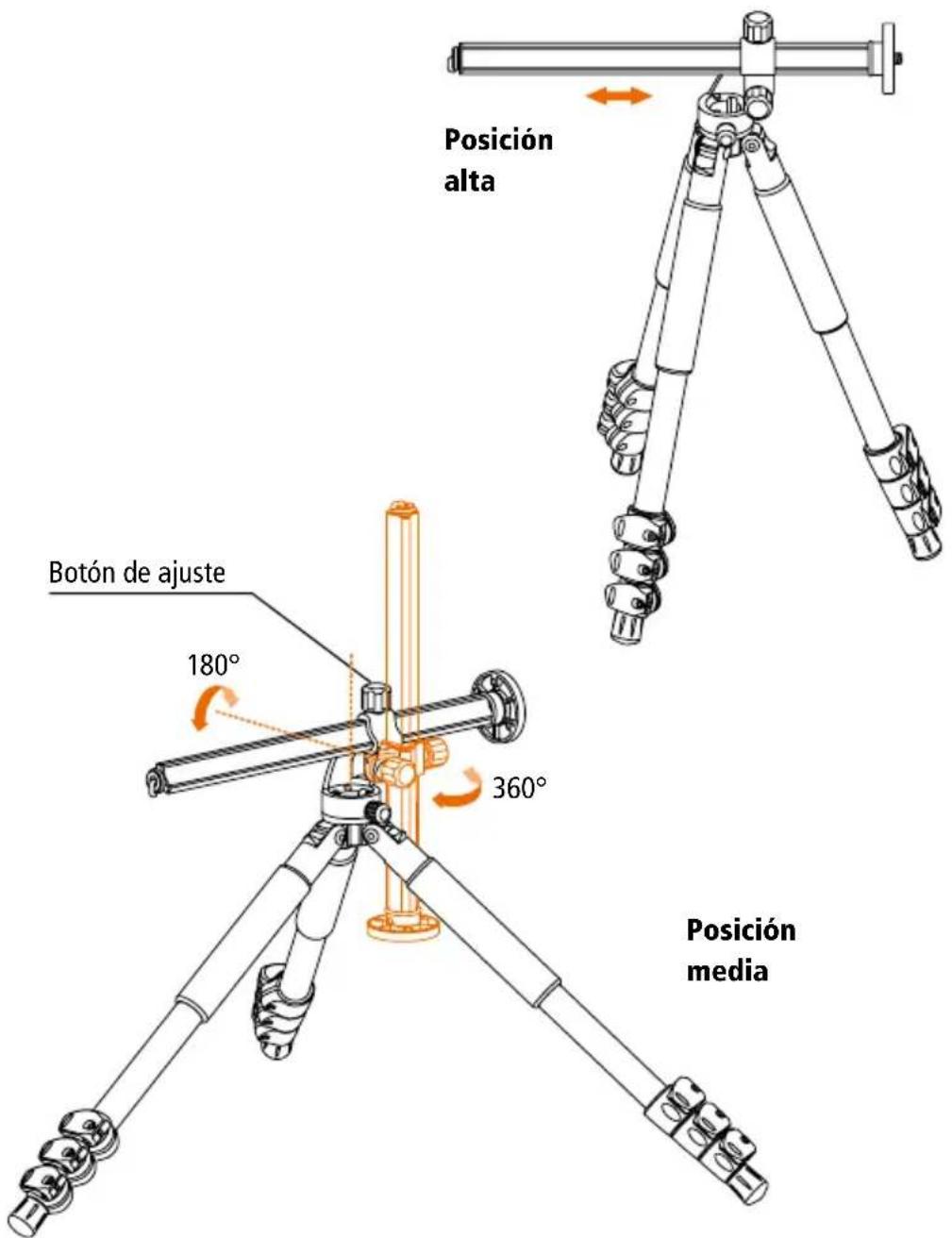

Botón de ajuste para la función de giro Botón de ajuste de la columna central ¡CORRECTO!¡INCORRECTO! Atención: Por favor, cierre el botón de ajuste para la función de giro, si no se está utilizando. Así la columna central quedará en la posición correcta y evitará que se raye. Alto Medio Bajo Empuje hacia abajo el cierre rápido para ajustar el ángulo de las patas de forma individual: Placa base antideslizante Sacar Alinear la marca antes de cerrar la columna central Dispositivo de bloqueo del ángulo de las patas Agarre de gomaespuma Gancho extraíble para saco de arena o contrapeso Dispositivo de bloqueo del cierre rápido: Si el cierre se afloja, debido al uso frecuente, puede apretarlo con una llave Allen. Atención: No gire el tornillo de bloqueo más de 45º. Podría dañar el cierre o la pata del trípode. Si lo hace, perdería la garantía. Tornillo antitorsión para una mayor seguridad Columna central en forma de Y Botón de bloqueo Si se aflojan los tornillos, use dos llaves Allen de 4 mm para apretarlos. Sistema de cierre rápido Sacar la pata Escala impresa: Longitud de las patas fácil de ajustar Pies de goma con el juego de clavos integrado: El pie de goma uni- versal asegura un contacto firme con el suelo. Los clavos están diseñados para usarse en suelos húmedos, en grava o suelos rocosos18

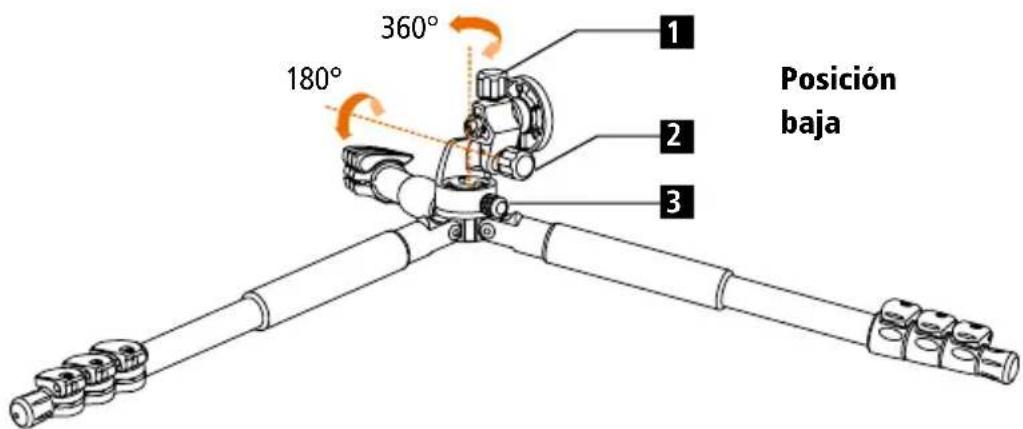

Posición baja Para utilizar el soporte en la posición más baja, utilice la columna corta. Proporci- ona un ajuste de 360º en horizontal y de 180º en vertical; rápido y fácil. Botón de ajuste de la columna central Botón de ajuste para la función de giro Botón de ajuste para la función panorámica Columna central corta para la posición más baja Para cambiar la columna central, afloje la llave Allen de 3 mm el tornillo debajo de la placa base (A). Una revolución del tornillo es suficiente para aflojar la placa. Luego desatornillar la placa de base (B) y el gancho de lastre. Retire la columna central estándar y sustituirlo por el de columna corta. A continuación, el tornillo de la placa de base de nuevo. Tenga en cuenta que la columna de centro corto en el extremo inferior tiene una copia de seguridad. Si usted quiere tomar la columna de centro corto de nuevo, gire el cierre de seguridad de manera que la columna central se puede quitar.. ESPAÑOL Cierre de seguridad automático Coloque la columna central corta y gire el cierre de seguridad 120º en sentido contrario a las agujas del reloj. El cierre de seguridad evitará que la columna corta se caiga accidentalmente. Cuando gire de nuevo el cierre de seguridad 1201 en sentido contrario a las agujas del reloj, podrá retirar la columna corta. Girar Sacar o insertar Bloqueo de seguridad automático19 Columna central de 3 vías con antitorsión La columna central se puede usar para tomas macro o naturales por encima de la cabeza, de forma invertida o en horizontal. Proporciona un ajuste de 360º en horizontal y de 180º en vertical. La columna puede colocarse de forma rápida y sencilla con el botón de ajuste. Nota: Para evitar posibles daños en el equipo fotográfico en caso de volcarse el trípode, cuando se dispara con la columna central habría que asegurar el trípode con un contrapeso adecuado. Botón de ajuste 360° 180° Posición media Posición alta Posición horizontal de la columna central Preste atención al centro de gravedad para evitar que el trípode se vuelque..20
