Compact Traveler No. 2 - Stativ ROLLEI - Kostenlose Bedienungsanleitung

Marke	Rollei
Modell	Compact Traveler No. 2
Produkttyp	Stativ mit Einbeinfunktion
Stativmaterial	Aluminium und Kunststoff
Kopfmaterial	Aluminium
Maximale Arbeitshöhe	131 cm
Maximale Höhe	178 cm
Minimale Höhe	44,5 cm
Maximale Belastung	5 kg
Anzahl der Beinglieder	4
Beindurchmesser	23 / 20 / 17 / 14 mm
Libelle	Ja
Abnehmbare Mittelsäule	Ja
Austauschbare Spitzen	Ja (3 Spitzen inklusive)
Gewindeanschluss	1/4 Zoll Schraube
Gewicht mit Kopf	1,46 kg
Gewicht ohne Kopf	1,11 kg
Maximale Höhe als Einbein (mit Kopf)	183 cm
Gewicht des Einbeins (mit Kopf)	793 g
Typ der Schnellwechselplatte	Kompatibel mit Arca Swiss
Lieferumfang	Stativ, Transporttasche, Smartphone-Halterung, Spitzen (3x), Inbusschlüssel (3x), Anleitung
Zusätzliche Funktionen	Smartphone-Halterung 360° drehbar, Einbeinumwandlung, austauschbare Spitzen, einstellbare Reibung
Sicherheit	Rutschfester Stift an der Platte, vollständige Verriegelung erforderlich
Pflege	Mit einem trockenen Tuch reinigen. Im mitgelieferten Beutel aufbewahren.

Häufig gestellte Fragen - Compact Traveler No. 2 ROLLEI

Wie befestige ich das Smartphone am Stativ?

Schrauben Sie die Smartphone-Halterung auf die Kaltgeräteplatte. Ziehen Sie die Seite mit der Kaltgerätefeder nach oben, um das Smartphone zu halten. Zum 360°-Drehen lösen Sie die Verriegelung auf der Rückseite, drehen Sie und verriegeln Sie erneut.

Wie wandle ich das Stativ in ein Einbein um?

Schrauben Sie den Haken von der Mittelsäule ab, um sie nach oben herauszuziehen, und schrauben Sie sie dann mit einem gelösten Bein zusammen, um ein Einbein zu bilden. Die maximale Höhe beträgt 183 cm.

Wie wechsle ich die Gummifüße gegen Spitzen aus?

Drehen Sie die Gummifüße im Uhrzeigersinn, um sie zu lösen, und schrauben Sie dann die Spitzen gegen den Uhrzeigersinn ein, bis sie fest sitzen.

Wie hoch ist die maximale Belastung des Stativs?

Die maximale Belastung beträgt 5 kg, sowohl im Stativ- als auch im Einbeinmodus.

Wie reinige und pflege ich das Stativ?

Reinigen Sie das Stativ mit einem trockenen Tuch. Vermeiden Sie Feuchtigkeit. Bewahren Sie es in der mitgelieferten Transporttasche auf, um es zu schützen.

Wie verwende ich die Libelle?

Die integrierte Libelle ermöglicht die Überprüfung der Horizontale des Geräts. Passen Sie die Beine und den Kugelkopf an, bis die Blase zentriert ist.

Wie stelle ich den Winkel der Stativbeine ein?

Heben Sie die Beine an, bis sie in der ersten Position einrasten. Für den zweiten und dritten Winkel drücken Sie die Winkelverstellungstasten und falten Sie die Beine in die gewünschte Position.

Wie sichere ich die Kamera auf dem Kugelkopf?

Setzen Sie die Schnellwechselplatte bis zum Einrasten in den Kugelkopf ein. Verwenden Sie den rutschfesten Stift als zusätzliche Sicherheit. Ziehen Sie die Hauptverriegelungsschraube an, um den Winkel zu fixieren.

Was ist im Lieferumfang des Rollei Compact Traveler No. 2 Stativs enthalten?

Die Box enthält: das Stativ, eine Transporttasche, eine Smartphone-Halterung, 3 Spitzen, 3 Inbusschlüssel und die Bedienungsanleitung.

Wie verstaut man das Stativ nach Gebrauch?

Klappen Sie die Beine ein, verriegeln Sie die Mittelsäule auf ihrer minimalen Höhe und legen Sie das Stativ in die mitgelieferte Transporttasche.

BEDIENUNGSANLEITUNG Compact Traveler No. 2 ROLLEI

ANLEITUNG AUF DEUTSCH

Produktübersicht 4

Produktübersicht Stativ. 4

Lieferumfang 5

Kugelkopf-Anleitung 5

Stativ-Anleitung. 6

Umbau zum Einbeinstativ 7

Umrüstung auf Spikes 7

Smartphone-Halter 7

Technische Daten....8

MANUAL IN ENGLISH

Product Overview 10

Product Overview Tripod....10

Stativ-Anleitung. 12

Technische gegevens 38

MANUÁL V ČEŠTINĚ

Přehled produktů 40

Danke, dass Sie sich für unsere Produkte entschieden haben! Vor der Verwendung bitte sorgfältig durchlesen.

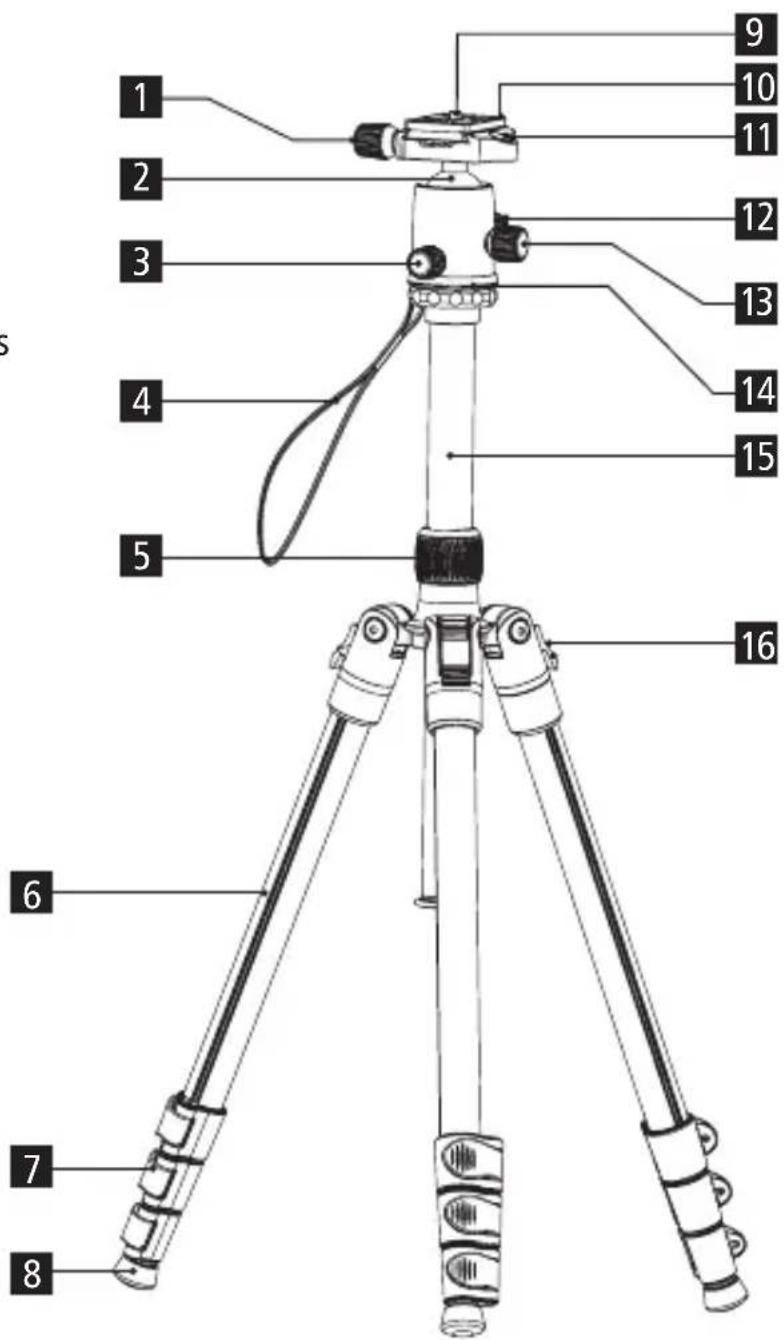

Produktübersicht Stativ

1 Arretierschraube der Schnellwechselplatte
2 Kugel-Gelenk
3 Basis-Verriegelungs-Knopf
4 Handschlaufe
5 Mittelsäulen-Verriegelungs-Ring
6 Stativ-Bein
7 Klappverschlüsse
8 Gummifüße / wechselbare Spikes
9 1/4-Zoll-Schraube
10 Schnellwechselplatte
11 Wasserwaage
12 Haupt-Verriegelungs-Schraube
13 Friktion
14 Basis
15 Mittelsäule
16 Bein-Winkelverriegelung

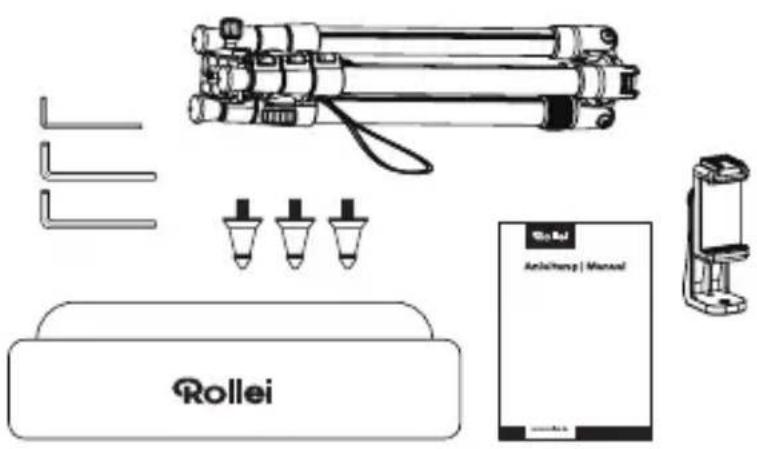

Lieferumfang

• Stativ
• Tragetasche
• Smartphone-Halter
• Spikes (3x)
• Inbusschlüssel (3x)
• Bedienungsanleitung

Kugelkopf-Anleitung

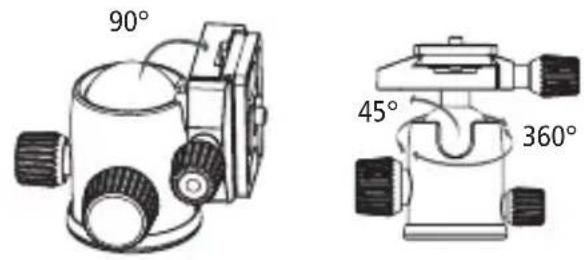

Lösen Sie die Hauptverriegelungschraube, um den Aufnahmewinkel einzustellen. Bitte halten Sie dabei Ihre Kamera fest, damit Ihre Ausrüstung nicht herunterfällt.

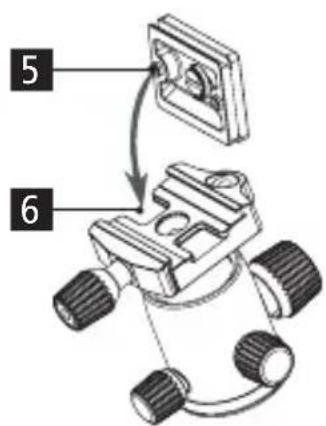

Das Schnellverschluss-System verfügt über ein Sicherheitsdesign, basierend auf einem Anti-Rutsch-Pin, das verhindern kann, dass Ihre Ausrüstung versehentlich herunterfällt.

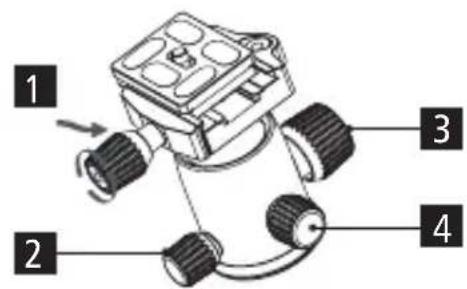

1 Arretierschraube der Schnellwechselplatte
2 Basis-Verriegelungs-Knopf
3 Haupt-Verriegelungs-Schraube
4 Friktion
5 Anti-Rutsch-Pin
6 Anti-Rutsch-Nut

Stativ-Anleitung

Mittelsäulen-Verriegelung

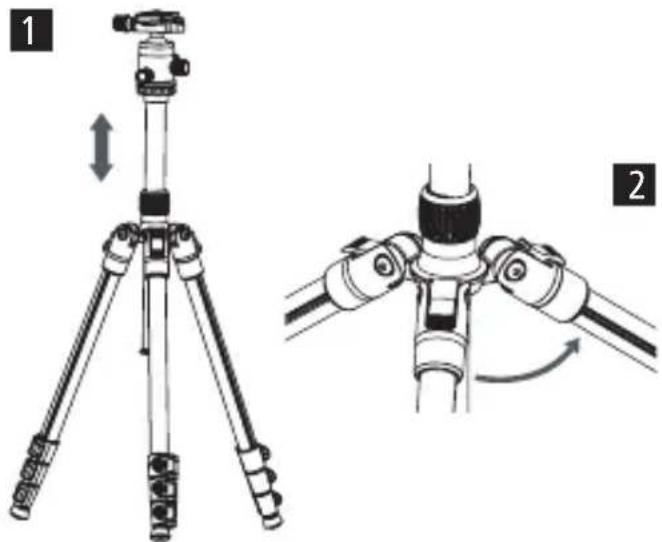

1. Lösen Sie die Mittelsäulen-Verriegelung und stellen Sie die Säule auf die richtige Höhe ein und schließen Sie die Verriegelung dann wieder.
2. Um die Beinwinkel einzustellen, klappen Sie die Beine für die erste Winkelposition bis zum Einrasten nach oben.
3. Drücken Sie, für den zweiten und dritten Beinwinkel, die Winkeleinstellknöpfe der Beine nach unten und klappen Sie die Beine in die gewünschte Position.

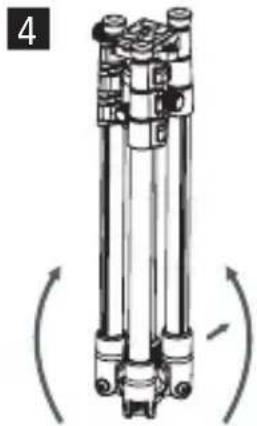

4. Drücken und halten Sie die Winkel-Einstell-Knöpfe und klappen Sie die Beine einmal komplett, um das geringste Packmaß zu erhalten.
5. Lösen Sie die Sicherungsschrauben. Bitte stellen Sie sicher, dass Kopf und Stativ vollständig arretiert sind.
6. Die Gummifüße sorgen für Stabilität und verrutschen nicht oder bewegen sich, wenn Sie auf weichem Boden, Gras oder Sand fotografieren.

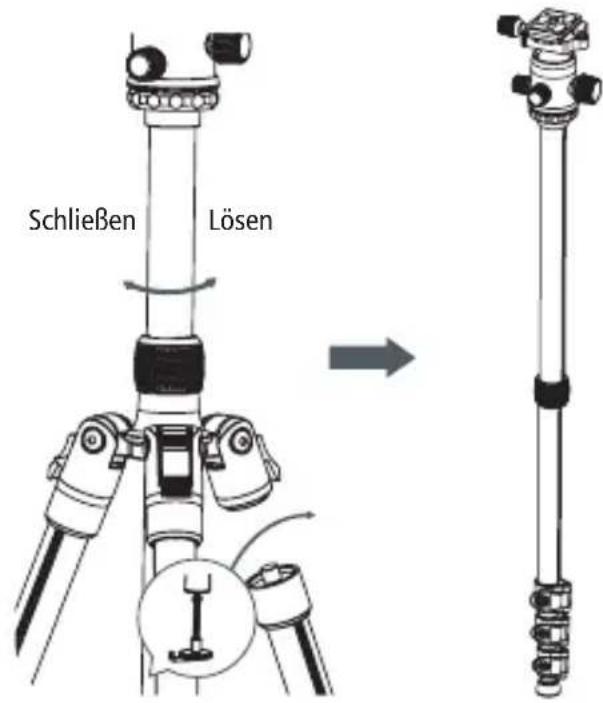

Umbau zum Einbeinstativ

Schrauben Sie den Haken aus der Mittel- säule, um diese nach oben heraus zu ziehen und schrauben Sie diese dann mit dem abgeschraubten Bein zusammen, um es als Monopod zu nutzen.

Umrüstung auf Spikes

1. Drehen Sie die Gummifüße zum Lösen im Uhrzeigersinn
2. Schrauben Sie dann die Spikes gegen den Uhrzeigersinn ein bis sie fest sitzen.

– Schrauben Sie die Smartphone-Halterung direkt auf die Wechselplatte.
– Ziehen Sie die Seite mit der Cold-Shoe-Halterung nach oben, um Ihr Smartphone einzuspannen.
- Um das Smartphone zu drehen, lösen Sie die Verriegelung auf der Rückseite und drehen Sie das Smartphone in die gewünschte Position und fixieren Sie es wieder. Das Smartphone ist um 360° drehbar.
– Zubehör kann über den Cold-Shoe oder das 1/4-Zoll-Schraubgewinde montiert werden.

Stativtyp Stativ mit Einbeinfunktion
Material Aluminium und Kunststoff
Max. Arbeitshöhe	131 cm
Max. Höhe 178 cm
Min. Höhe 44 cm
Packmaß	43,5 cm
Max. Traglast 5 kg
Teilbare Mittelsäule Nein
Wasserwaage Ja
Segmente Stativbeine 4
Durchmesser Stativbeine 23 mm / 20 mm / 17 mm / 14 mm
Spikes Ja, wechselbar
Anschlüsse 1/4"-Schraube
Gewicht inkl. Kopf	1,46 kg
Gewicht ohne Kopf 1,11 kg

Einbeinfunktion

Max. Höhe inkl. Kopf 183 cm
Min. Höhe inkl. Kopf	46 cm
Max. Traglast 5 kg
Anschlüsse 1/4"-Schraube
Gewicht inkl. Kopf	793 g

Stativkopf
Material Aluminium
Höhe	9,3 cm
Wasserwaage Ja
Breite Basis 5 cm
Max. Traglast 5 kg
Anschlüsse 1/4"-Schraubgewinde
Gewicht	353 g
Schnellwechselplatte
Kompatibilität Arca Swiss
Breite 4 cm
Länge 5 cm
Höhe 1 cm
Anschlüsse 1/4"-Schraube
Gewicht 30 g
Lieferumfang
Stativ, Tragetasche, Smartphone-Halter, Spikes (3x), Inbusschlüssel (3x), Bedienungs-anleitung

Design und Spezifikation des tatsächlichen Produkts können abweichen.
