GEBRUIKSAANWIJZING GO! DSLM ROLLEI

1 Gimbaal
2 Oplaadbare batterijen
3 Schroef voor lenshouder
4 Handvat
5 Driepoot
6 Oplaadapparaat
7 Snelspanplaat & Arca Zwitserse adapter
8 Lenshouder

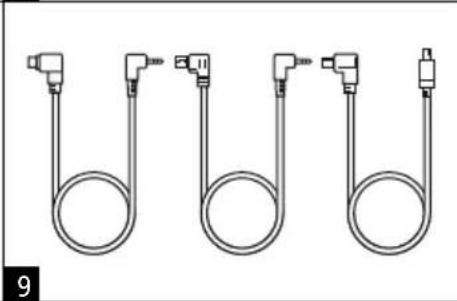

9 3x camerabesturingskabel (Panasonic, Sony, Canon)
10 USB-kabel (firmware-update)

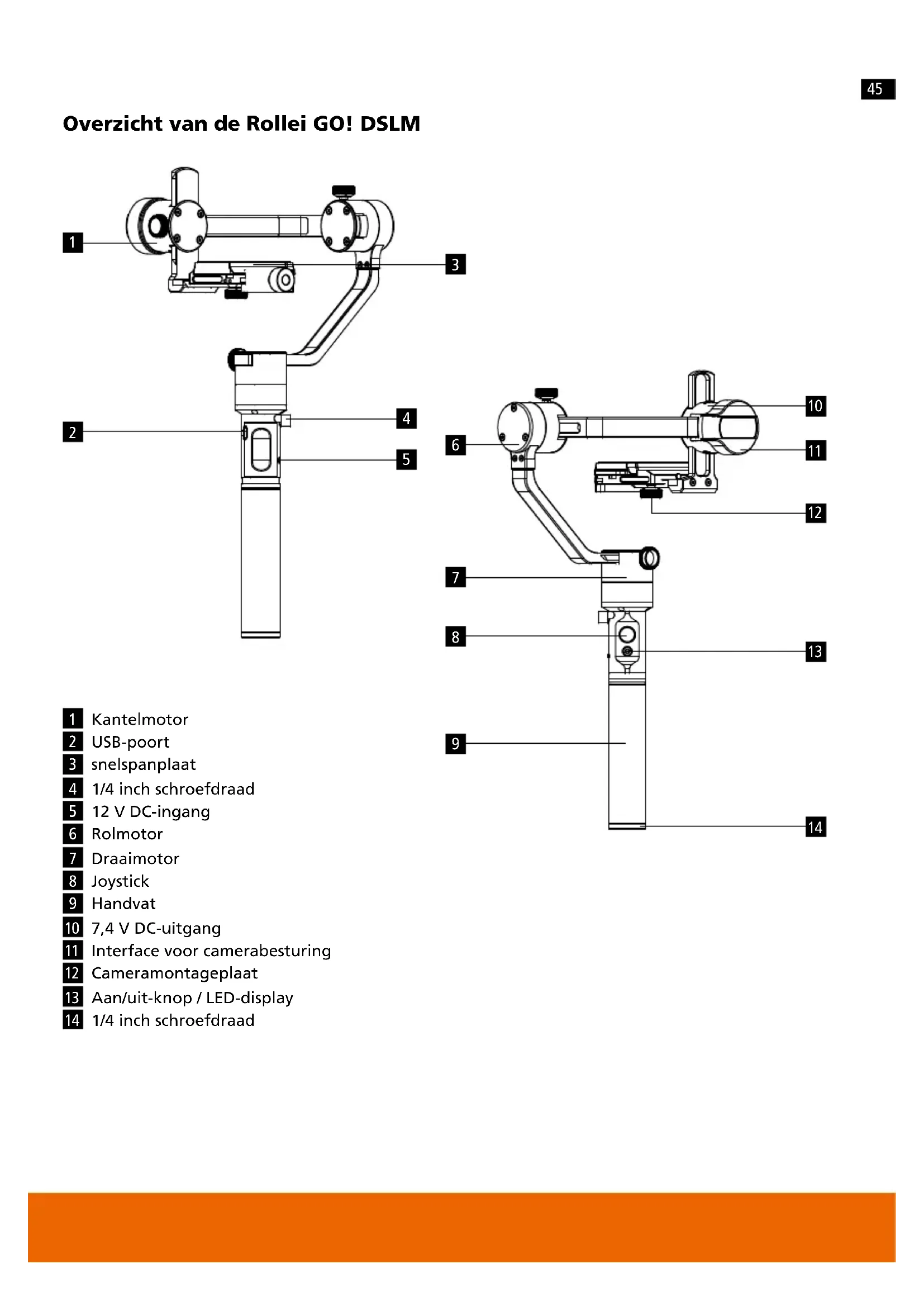

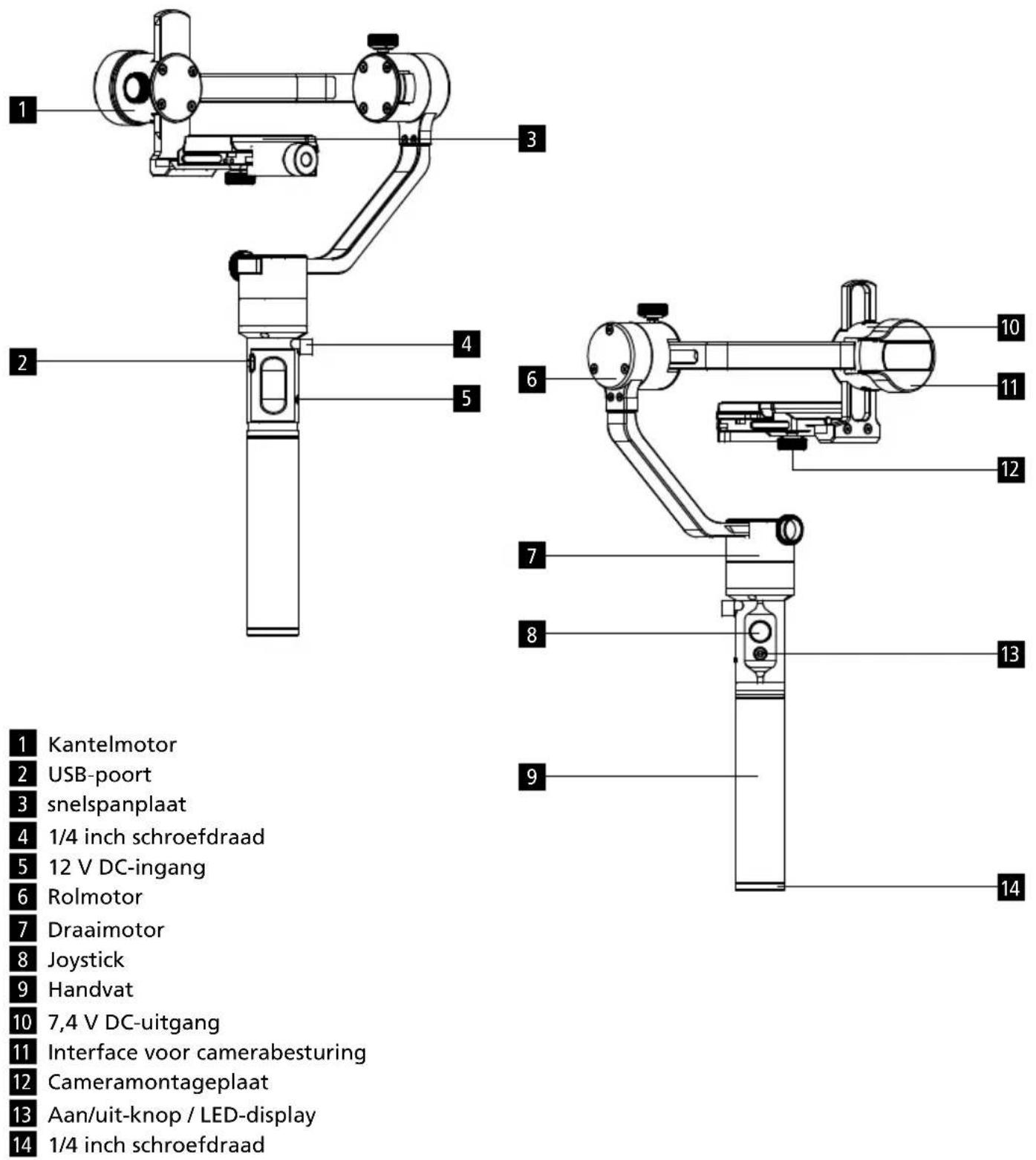

Overzicht van de Rollei GO! DSLM

1 Kantelmotor

2 USB-poort

3 snelspanplaat

4 1/4 inch schroefdraad

5 12 V DC-ingang

6 Rolmotor

7 Draaimotor

8 Joystick

9 Handvat

10 7,4 V DC-uitgang

11 Interface voor camerabesturing

12 Cameramontageplaat

13 Aan/uit-knop / LED-display

14 1/4 inch schroefdraad

Eerste stappen

Batterij en opladen

Opmerking: Laad de batterijen van de Rollei GO! DSLM volledig voor het eerste gebruik.

• Plaats hiervoor de batterijen in de meegeleverde lader.
• Tijdens het opladen brandt de indicator op de lader rood.
• De batterijen zijn volledig opgeladen wanneer de LED-lampjes op de lader groen oplichten.

Oplaadtijd: ca. 4 uur.

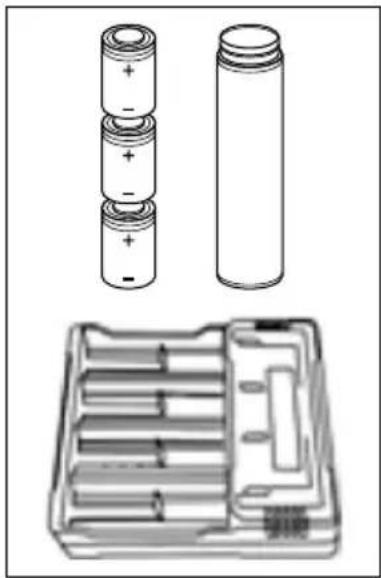

Plaatsen van de batterijen

- Plaats de batterijen in de Rollei GO!DSLM handgreep zoals afgebeeld.

Opmerking: Zorg ervoor dat de negatieve pool eerst wordt geplaatst.

Opmerking: Voordat u met de montage van de camera begint, moet u zich ervan vergewissen dat de camera in een operationele staat verkeert.

• Verwijder de lensdop en plaats de batterij en de geheugenkaart in de camera.

• Als u een vouwdisplay hebt, moet u dit aanpassen voordat u gaat balanceren.

• Bevestig de snelspanplaat aan de onderkant van uw camera.

• Schroef indien nodig de lensvatting op de montageplaat.
• Open het slot op de cameramontageplaat door de schroef tegen de wijzers van de klok in te draaien, plaats vervolgens de snelspanplaat en sluit het slot weer.

Eerste stappen

Balancering

Voor het balanceren, zie onze video tutorial op: www.rollei.de/RolleiGODSLM

- Schuif de camera naar voren en naar achteren op de montageplaat. Wanneer een benaderend evenwicht is bereikt, sluit u de vergrendeling.

1. Balanceren van de kantelas

a) Draai de kantelas met de lens naar boven gericht. Houd de kantelmotor vast om ervoor te zorgen dat de rolas horizontaal blijft tijdens het balanceren. Controleer of de camera hoofd• of voetzwaar is. b) Draai de schroef① van de kantelmotor los en stel de balans② zo af dat de camera niet omhoog of omlaag kantelt.

c) Draai de schroef vast.

2. Uitbalanceren van de rolas

a) Lijn de kantelas uit zoals weergegeven in de figuur.

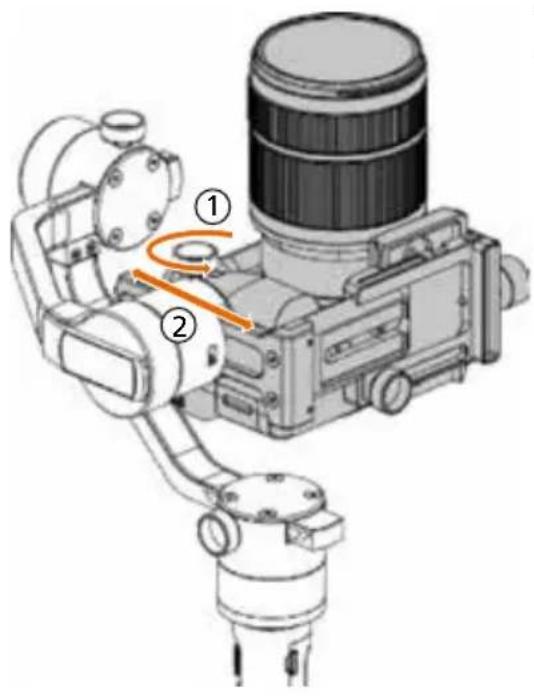

b) Draai de schroef van de cameramontageplaat los ① en schuif de camera zo dicht mogelijk bij de kantelmotor.
c) Draai de schroef ② van de rolmotor los en pas het gewicht van de camera aan. De camera is goed uitgebalanceerd wanneer de rolmotor parallel aan de grond staat.
d) Draai de schroef vast.

3. Balanceren van de zwenkas

a) Houd de gimbal horizontaal op de grond zoals afgebeeld.
b) Draai de schroef① van de panmotor los en breng het gewicht van de camera in evenwicht ②.
De camera is goed uitgebalanceerd als de pannenmotor nog op zijn plaats staat.
c) Draai de schroef vast.

1. Pan (Yaw) Follow: De zwenkas volgt de beweging. De kantel- en rolassen zijn vergrendeld.
2. Tilt – Pan (Yaw) Follow: De kantel- en zwenkas volgt de beweging. De rolas is vergrendeld.
3. All Lock Modus: Alle drie de assen zijn vergrendeld.
4. All Follow Modus: Alle drie de assen volgen de beweging.

Joystick

1. Druk eenmaal op: Pan (Yaw) Volg mode
2. Snel dubbelklikken: Schuine stand • Pan (gier) Volg modus
3. Snelle drievoudige klik: Alle vergrendelmodus
4. Snelle vier-klik: Broodje Volg Mode
5. Wanneer de gimbal aan staat: houd de joystick ingedrukt en druk vervolgens kort op de aan/uit-knop om de motoren uit te schakelen. Druk nogmaals kort op de joystick om de motoren opnieuw te starten.
6. Met de gimbal aan: Houd de joystick ingedrukt en druk vervolgens twee keer op de On/Off knop: Auto-Tuning.

Opmerking: Hier kalibreert de gimbal de motoren op basis van de nuttige last en past de motorparameters aan.

1. Met de gimbal aan: Houd de joystick ingedrukt en druk vervolgens driemaal kort op de aan/uit-knop: Aanloopmodus.

Opmerking: Beweeg vervolgens de joystick naar links of rechts om de camera te draaien.

Aan/uit-knop

1. Lange pers: Rollei GO in- en uitschakelen! DSLM.
2. Eén keer drukken: Starten/stoppen van de opname.*
3. Snel dubbelklikken: Maak een foto.
4. Snelle drievoudige klik: Centrum (terug naar beginpunt).
5. Snel quad klikken: Activeert de besturing van de rolmotor.

Opzetten van de dubbele handgreep

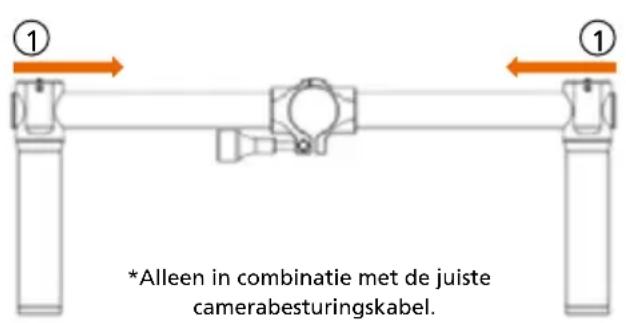

• Monteer de twee zijgrepen en zet ze vast met de schroef ①.

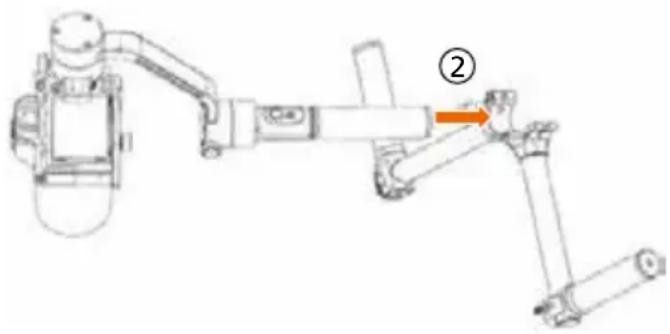

• Draai de borgschroef in het midden van de houder los en monteer vervolgens de dubbele hand-greep in de gewenste positie ②.
• Draai de schroef vast.

*Alleen in combinatie met de juiste camerabesturingskabel.

Gewicht 896 g (zonder batterij)
Afmetingen 378 x 175 x 175 x 193 mm
Maximaal laadvermogen 1800 g
Rotatiebereik	360°
Rolrotatiebereik	360°
Giersnelheidsbereik	360°
Bedrijfsspanning 9,8–12,6 V
Levensduur van de batterij 12 uur
Bluetooth ^®1) Bluetooth 4.0
USB-ingang Micro USB 2.0
DC-ingang 12,0 V
DC-uitgang 7,4 V

Accu

Li-Ion ICR 26350

3,7 V

2000 mAh | 7,4 Wh

==

Oplaadapparaat

Ingangsspanning	5,0 V DC
Uitgangsspanning	4,2 V DC
Uitgangsstroom	500 mA X 4
Oplaadtijd	4 uur

Ontwerp en technische gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.

1) Het Bluetooth® woordmerk en logo's zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. en het gebruik van deze merken door Rollei gebeurt onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaars.

Afvoeren

Afvoeren verpakkingsmateriaal: Scheid de verpakking voor het afvoeren in verschillende soorten. Karton en papier moeten worden afgevoerd als papier en folie moet worden gerecycled.

Afvoeren van afgedankte elektrische en elektronische apparatuur en / of batterijen door gebruikers in particuliere huishoudens in de Europese Unie. Dit symbool op het product of op de verpakking geeft aan dat dit niet als huishoudelijk afval mag worden weggegooid. U dient uw afgedankte apparatuur en / of batterij af te voeren volgens het toe-passelijke terugnameplan voor het recyclen van elektrische en elektronische apparatuur en / of batterijen. Neem voor meer informatie over het recyclen van deze apparatuur en / of batterij contact op met uw gemeente, de winkel waar u de apparatuur hebt gekocht of met de dienst voor het verwerken van huishoudelijk afval. Het recyclen van materialen draagt bij aan het behoud van natuurlijke hulpbronnen en zorgt ervoor dat het wordt gerecycled op een manier die de menselijke gezondheid en het milieu beschermt.

Batterijwaarschuwing

• Nooit de batterij demonteren, pletten of doorboren, of kortsluiten. Stel de batterij niet bloot aan hoge temperaturen, als de batterij lekt of opzwelt, stop dan met het gebruik.
• Houd de batterij buiten bereik van kinderen.
• Batterijen kunnen exploderen wanneer ze worden blootgesteld aan open vuur. Gooi batterijen nooit in het vuur.
• Voer gebruikte batterijen af volgens lokale regelementen.
• Verwijder de batterij(en) vóór het afvoeren van het apparaat.

Conformiteitverklaring

De Rollei GmbH & Co. KG verklaart hierbij dat de Rollei GO! DSLM voldoet aan de richtlijn 2014/53/EU:

2011/65/EG BGS-richtlijn

2014/53/EU RED-richtlijn

De volledige tekst van de EU-conformiteitsverklaring kunt u downloaden op het volgende internetadres: www.rollei.com/EGK/rolleigodslm
