MANUALE UTENTE PWA-TD1 SONY
Esempi di configurazione del sistema.... 72
Selezione della configurazione RAID.... 78
Denominazione e funzione dei componenti....82
Configurazione 83
Impostazioni iniziali.... 83
Visualizzazione dell'applicazione web 83
Impostazioni di sistema.... 83
Installazione dei certificati 83
Licenze della library.... 84
Precauzioni per l'uso 85
Caratteristiche tecniche.... 85
Per sicurezza, leggere le precauzioni descritte nella Guida per l'uso dell'unità PWS-300.
Descrizione
Il PWS-300TD2 (PWS-300+PWA-TD1) è un sistema per la digitalizzazione di materiale VTR per creare clip e per l'archiviazione di clip su cartucce in un sistema di archiviazione di dischi ottici. Dispone delle seguenti funzioni.
Inserisci
L'unità crea video ad alta risoluzione e file video proxy da segnali SDI di ingresso provenienti da uno o più VTR e archivia le clip inserite in HDD interni. Può inoltre controllare da remoto i dispositivi VTR tramite una interfaccia RS422.
Controllo di qualità video
È possibile controllare automaticamente la qualità video delle clip inserite. Il video può essere inoltre controllato visivamente da un operatore nello schermo dell'applicazione web o in un monitor esterno.
Archiviazione di clip
Le clip ad alta risoluzione possono essere trasferite e archivate in cartucce o su un server di rete.
Flussi di lavoro
I flussi di lavoro consentono di eseguire in una singola operazione varie attività, dall'inserimento al trasferimento di clip. Un gestore può definire le attività di flusso di lavoro da eseguire e assegnarle ad un operatore in un ordine lavoro, in modo che vengano eseguite in base a tale ordine di lavoro.
Applicazione web
Il controllo e la configurazione dell'unità vengono eseguiti con l'interfaccia grafica visualizzata in un browser web su un PC client.
Integrazione con il software di gestione
La proprietà delle clip archivate in cartucce e i file video proxy possono essere esportati e gestiti utilizzando un altro software.
Opzione codec
L'inserimento SStP ad alta velocità è supportato con l'aggiunta di PWSL-TD11/01 SStP Double Speed Option. È possibile generare file XAVC-I, MPEG-HD, IMX e Uncompressed SD con l'aggiunta di PWSL-TD12/01 Extended Codec Option.
Per maggiori dettagli sull'aggiunta dell'opzione codec, rivolgersi al proprio rivenditore o rappresentante Sony.
Esempi di configurazione del sistema
Collegare VTR e monitor esterni ai connettori SDI di questo apparecchio. Collegare le unità disco esterne ai connettori USB 3.0 sul pannello posteriore. Scegliere la configurazione di ingressi e uscite del sistema impostando opportunamente le impostazioni SDI tramite
l'applicazione Web. Sono disponibili le opzioni: 2 ingressi / 2 uscite, 3 ingressi / 1 uscita e 4 ingressi. Con il codec SStP è disponibile solo la configurazione 2 ingressi / 2 uscite. Con i codec XAVC-I, MPEG-HD, IMX e Uncompressed SD è possibile selezionare qualsiasi configurazione.
È possibile connettere un massimo di due unità disco esterne.
Note
- Se sono collegati vari VTR, assicurarsi che siano tutti sincronizzati (±1H).
- Configurare l'impostazione EE/PB del VTR su PB.

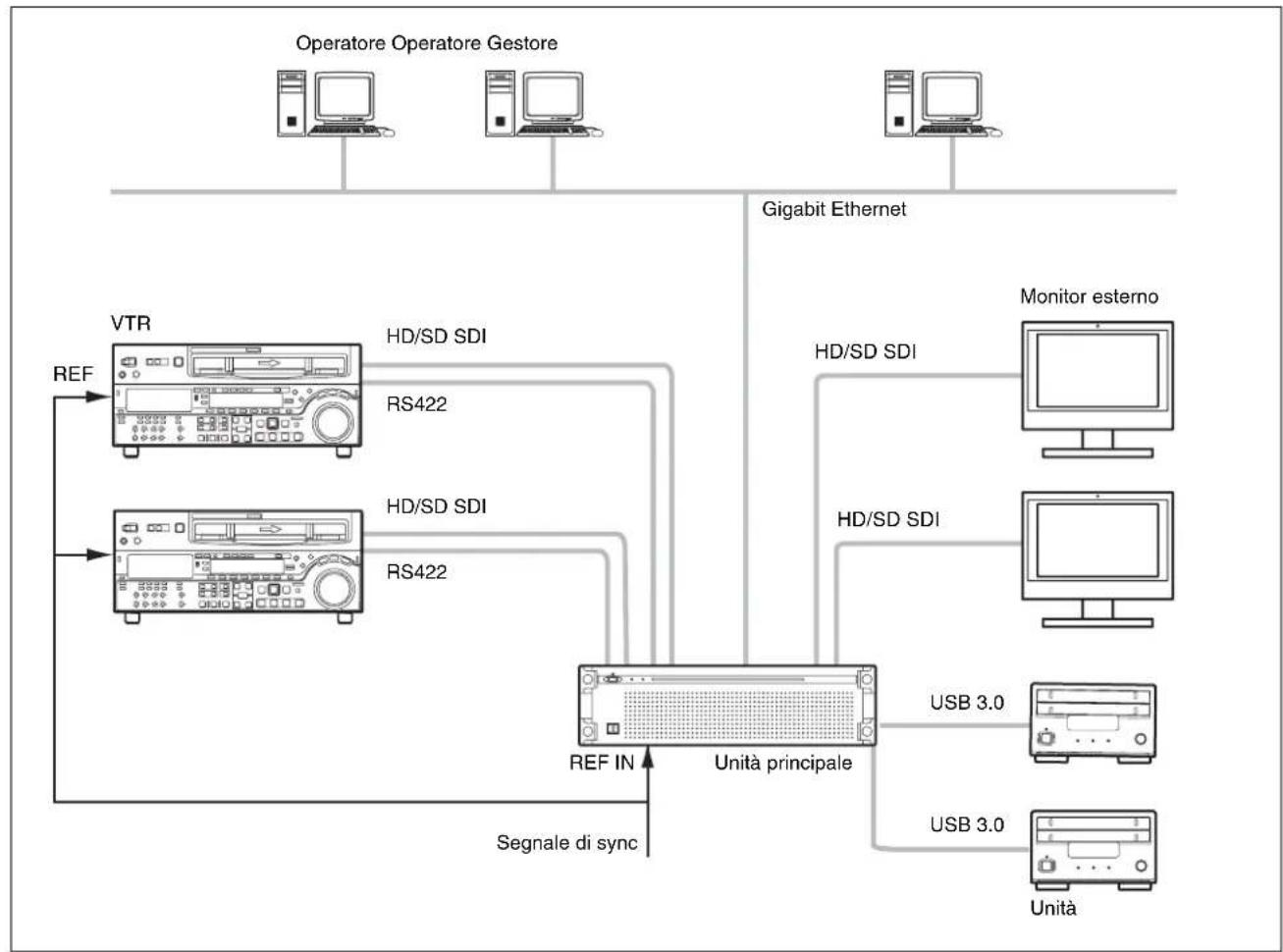

2 ingressi / 2 uscite
Collegare due VTR e due monitor esterni ai connettori SDI. Questa configurazione consente di digitalizzare video proveniente da due VTR in parallelo.
Il codec SStP (Single/DBL) utilizza i connettori SDI di due schede SSTP CODEC CARD. I codec XAVC-I, MPEG-HD, IMX e Uncompressed SD utilizzano i connettori SDI della scheda XAVC 4K/HD CODEC CARD.


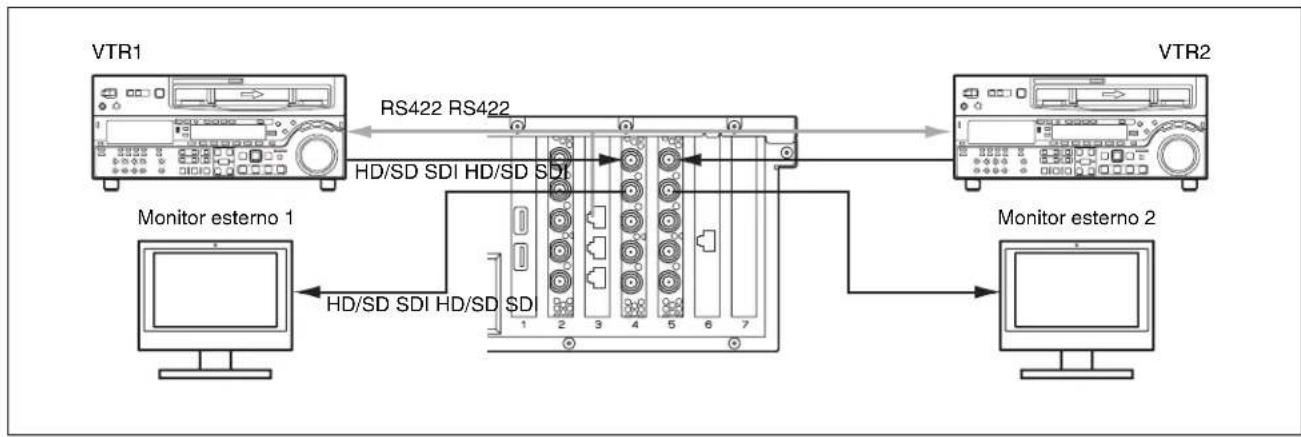

Connessioni (SStP Single)
Collegare i VTR al connettore SDI 1 e i monitor esterni ai connettori SDI 2 delle due schede SSTP CODEC CARD. Questa configurazione utilizza il connettore REMOTE 1/2.

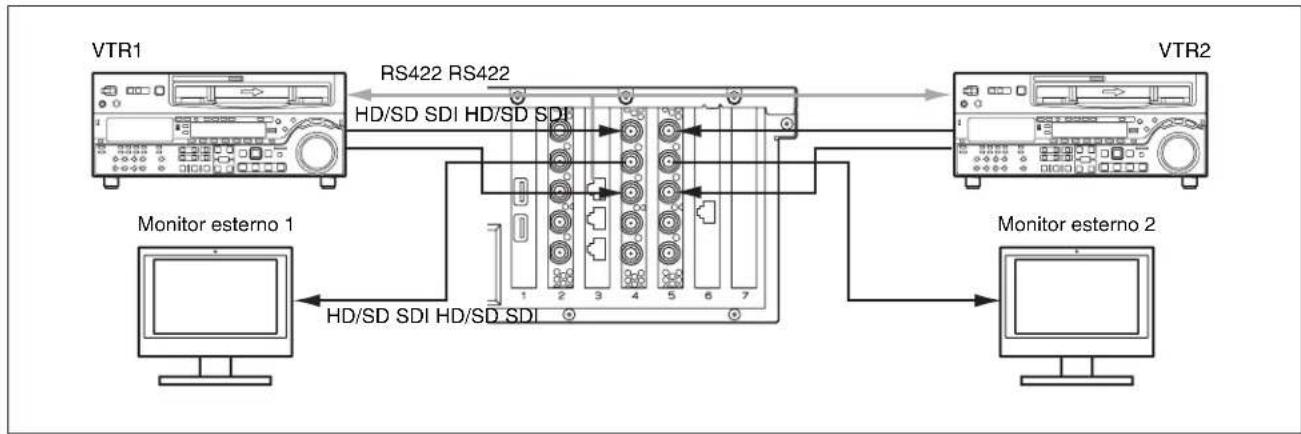

Connessioni (SStP DBL)
Collegare i VTR ai connettori SDI 1 e SDI 3 delle schede SSTP CODEC CARD utilizzando due cavi SDI. Collegare i monitor esterni ai connettori SDI 2. Questa configurazione utilizza il connettore REMOTE 1/2.
Collegare i VTR ai connettori SDI 1 e SDI 2 e i monitor esterni ai connettori SDI 3 e SDI 4 della scheda XAVC 4K/HD CODEC CARD. Questa configurazione utilizza il connettore REMOTE 3/4.

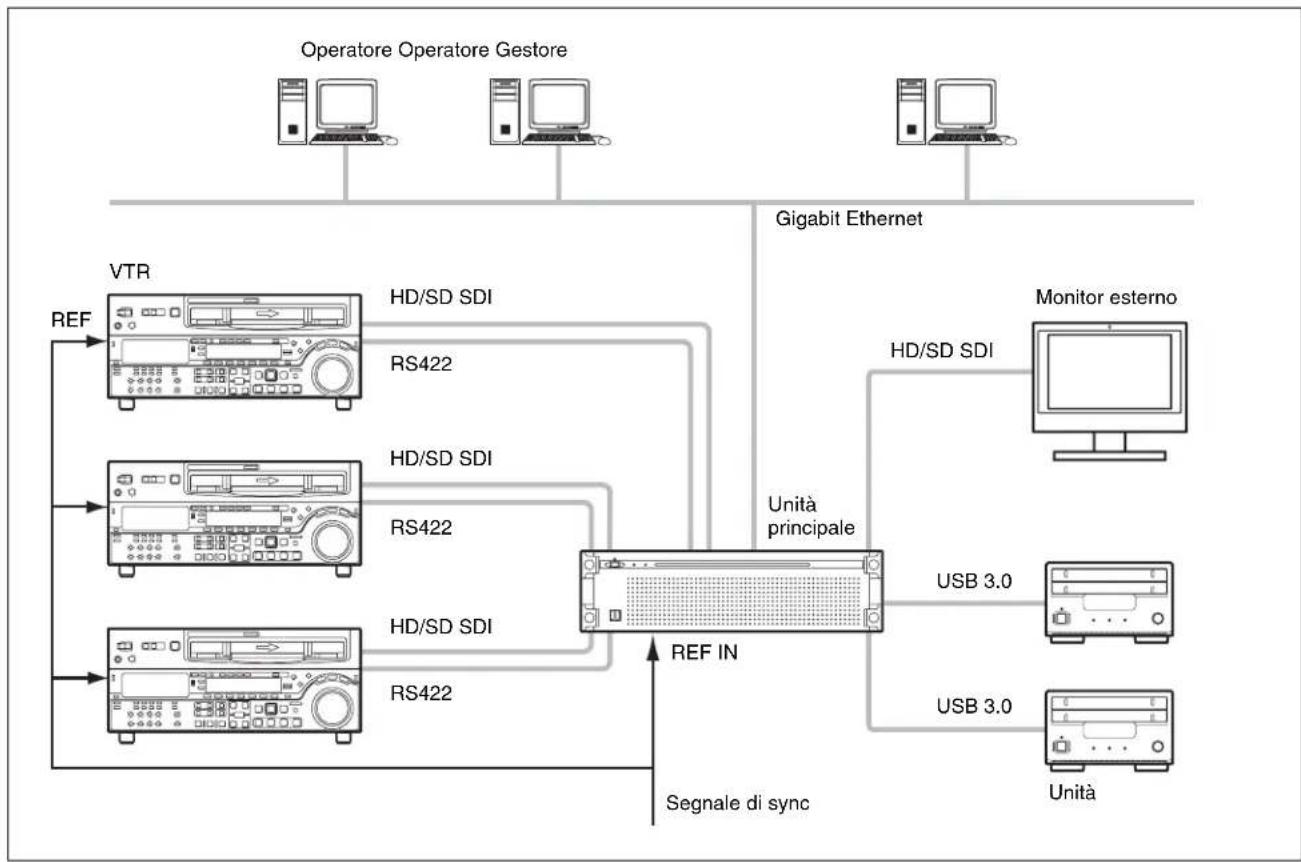

3 ingressi / 1 uscita
Questa configurazione è disponibile per XAVC-I, MPEG-HD, IMX e Uncompressed SD. Collegare i VTR ai connettori SDI da 1 a 3 e un monitor esterno al connettore SDI 4 della scheda XAVC 4K/HD CODEC CARD. Il monitor esterno collegato al connettore SDI 4 viene utilizzato per monitorare le immagini ad alta risoluzione delle clip.


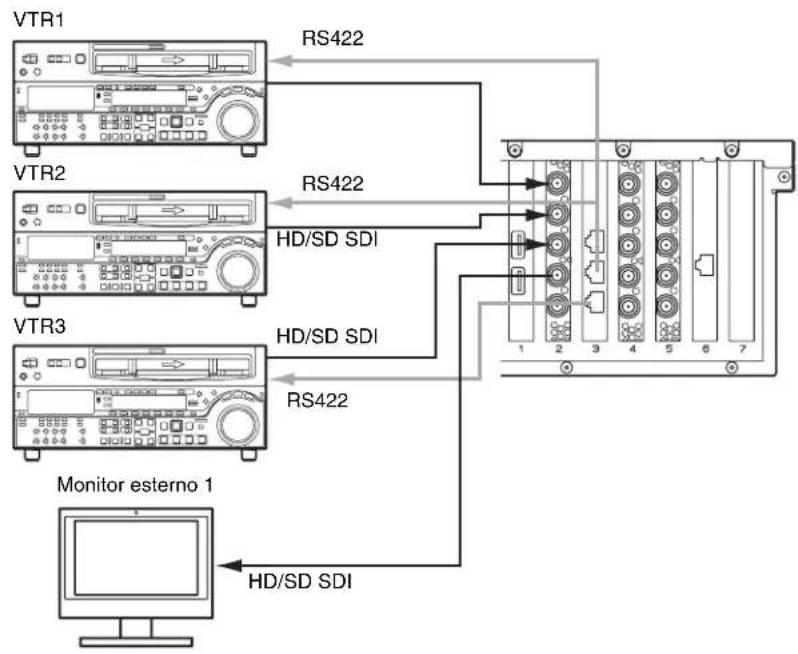

Connessioni
Questa configurazione utilizza i connettori REMOTE 3/4 e REMOTE 5/6.

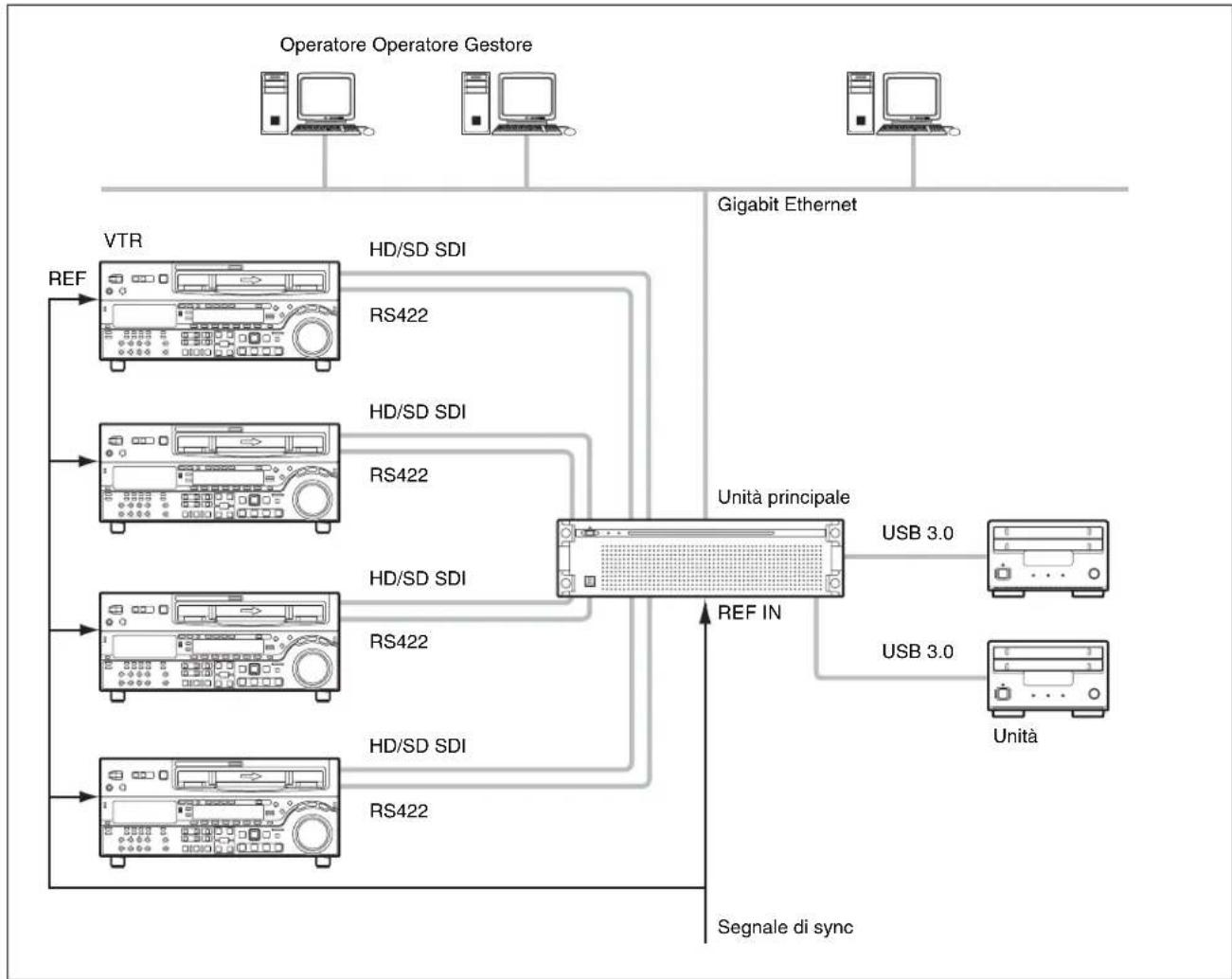

4 ingressi
Questa configurazione è disponibile per XAVC-I, MPEG-HD, IMX e Uncompressed SD. Collegare i VTR ai connettori SDI da 1 a 4 della scheda XAVC 4K/HD CODEC CARD. Quando SDI4 non viene utilizzato per l'inserimento, è possibile monitorare le immagini ad alta risoluzione delle clip tramite la GUI.


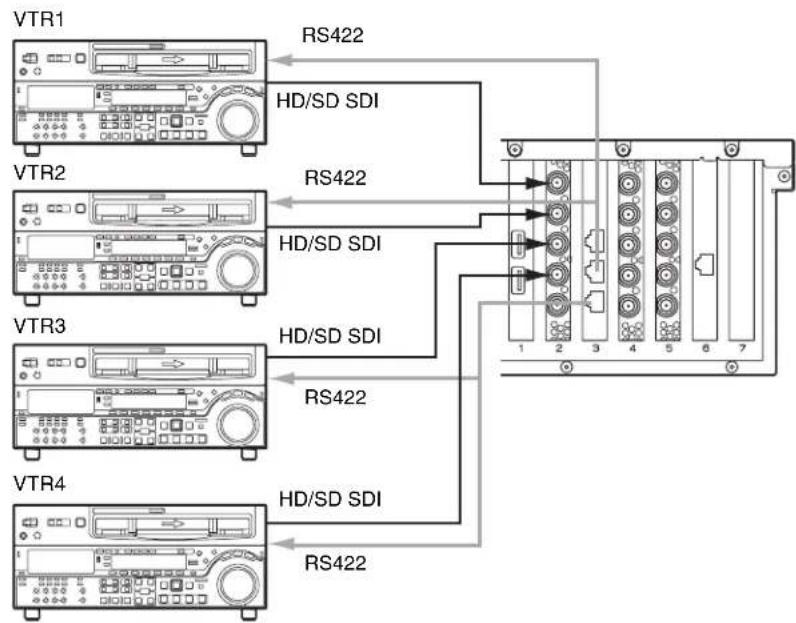

Connessioni
Selezione della configurazione RAID
Dopo aver completato la configurazione del sistema, impostare la configurazione RAID in modo che abbia lo stesso numero di ingressi SDI e di unità logiche della configurazione di sistema selezionata.
• Per 2 ingressi/2 uscite: (5D + 1P) × 2
• Per 3 ingressi/1 uscita: (3D + 1P) × 3
• Per 4 ingressi: (2D + 1P) × 4
Note
- Se la configurazione RAID viene modificata, tutti i file a piena risoluzione, i file proxy, i file di report e gli ordini di lavoro scritti nella memoria interna verranno eliminati.
Per evitare la perdita dei dati, trasferire sempre o scaricare tutti i dati prima di procedere con la modifica della configurazione RAID.
- Se l'indicatore SYSTEM si illumina di rosso per segnalare che è necessario sostituire un HDD o mentre è in corso una ricostruzione per la sostituzione di un HDD, le prestazioni di archiviazione sono ridotte e la registrazione/riproduzione potrebbe non funzionare normalmente. Per verificare se è in corso una ricostruzione, verificare gli indicatori di ciascuno slot HDD dopo aver rimosso il pannello anteriore dell'unità. Se un indicatore lampeggia in giallo, è in corso una ricostruzione.
Informazioni sulla configurazione RAID
Il sistema PWS-300TD2 (PWS-300+PWA-TD1) supporta le configurazioni RAID indicate di seguito quando è installato un totale di 12 unità disco HDD.
- 2D + 1P: Contiene un totale di quattro unità logiche, in cui ciascuna unità logica contiene due HDD di dati e un HDD di parità.
- 3D + 1P: Contiene un totale di tre unità logiche, in cui ciascuna unità logica contiene tre HDD di dati e un HDD di parità.
- 5D + 1P: Contiene un totale di due unità logiche, in cui ciascuna unità logica contiene cinque HDD di dati e un HDD di parità.
Per 2 ingressi/2 uscite


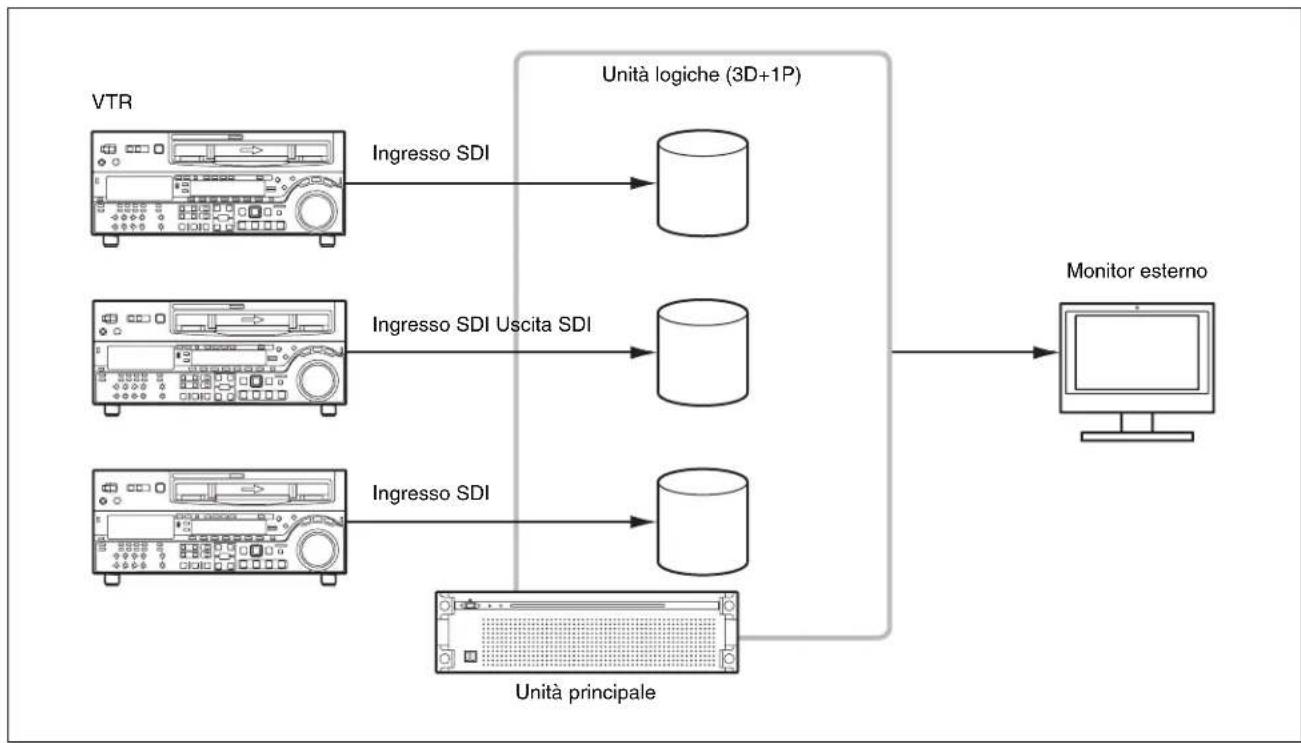

Per 3 ingressi/1 uscita


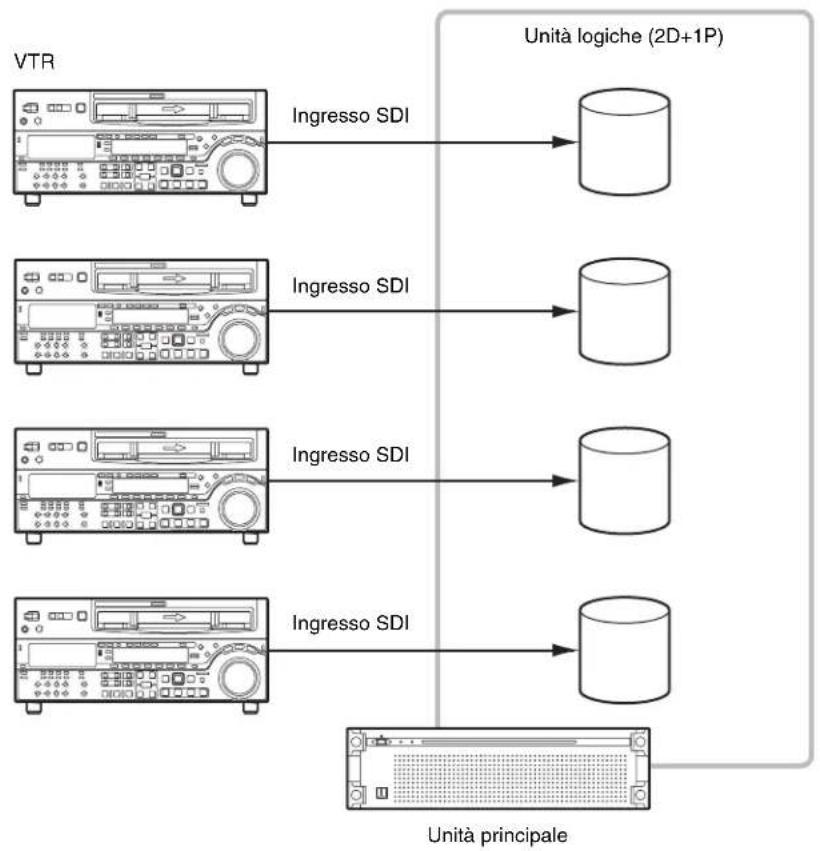

Per 4 ingressi
Impostazione della configurazione RAID
Impostare la configurazione RAID mediante il software di gestione della scheda RAID "maxView Storage Manager".
1 Selezionare [System and Security] > [Administrative Tools] > [Computer Management] in [Control Panel].
2 Selezionare [Storage] > [Disk Management] nella struttura ad albero sul lato sinistro dello schermo.
3 Fare clic con il tasto destro del mouse sul disco RAID, quindi fare clic su [Delete Volume...] per eliminare il volume. Fare clic su [Yes] nella finestra di dialogo di conferma visualizzata.
4 Eliminare tutti i volumi del RAID nello stesso modo descritto al punto 3.
5 Fare clic sull'icona maxViewStorageManager sul desktop.
Viene visualizzata una finestra del browser.
6 Immettere il nome utente (pws) e la password (pws).
7 Selezionare il dispositivo logico che si desidera eliminare e fare clic sull'icona [Delete Logical Device].
8 Selezionare il controller e quindi fare clic sull'icona [Restore Configuration].
Viene visualizzata una finestra di dialogo per la selezione di una configurazione.
9 Fare clic sul pulsante [Choose File] e selezionare un file di configurazione nella cartella C:\Users\Public\Documents.
10 Selezionare [Force Logical Device Size] in [Choose The Force Option].
11 Fare clic sul pulsante [Restore].
La procedura di configurazione si avvia. Al termine della configurazione, verrà visualizzata l'unità logica specificata.
12 Selezionare [System and Security] > [Administrative Tools] > [Computer Management] in [Control Panel].
13 Selezionare [Storage] > [Disk Management] nella struttura ad albero sul lato sinistro dello schermo.
14 Fare clic con il pulsante destro del mouse su un disco logico per il quale sia visualizzato [Online], quindi selezionare [Convert to GPT Disk].
15 Fare clic con il pulsante destro del mouse su una partizione per la quale sia visualizzato [Unallocated] sul disco RAID, quindi fare clic su [Next].
16 Lasciare invariate le impostazioni predefinite e fare clic su [Next].
17 Impostare [Allocation unit size] su [64k] e fare clic su [Next].
18 Fare clic su [Finish].
Si avvia la formattazione del volume.
19 Formattare tutti i volumi della configurazione RAID nello stesso modo.
20 Riavviare l'unità.

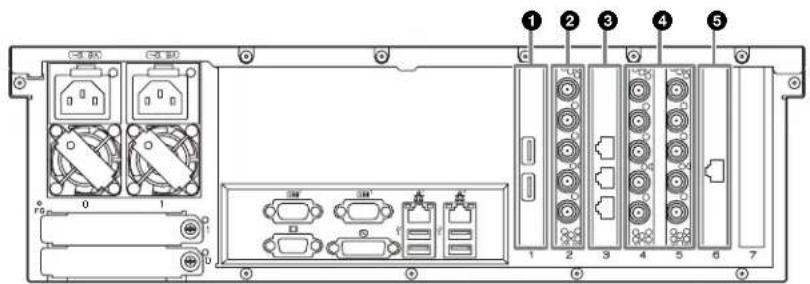

Denominazione e funzione dei componenti
Questa sezione descrive le funzioni delle schede installate negli slot per le schede PCIe.
Consentono il collegamento di unità di memoria mediante cavi USB.
Note
• Le porte USB 3.0 supportano la funzione USB Power Delivery.
• Usare cavi SuperSpeed USB.
②Connettori HD-SDI (XAVC 4K/HD CODEC CARD) (quando l'opzione è selezionata)
Sono presenti, dall'alto verso il basso, i connettori SDI da 1 a 4 e il connettore REF IN.
I connettori SDI da 1 a 4 consentono il collegamento a monitor esterni e VTR compatibili XAVC per l'ingresso e uscita di segnali SDI.
Il connettore REF IN consente la connessione di un segnale di riferimento di sincronizzazione.
③Connettore per comando distanza (RS422 REMOTE CTRL CARD)
Partendo dall'alto, questi connettori sono denominati Remote 1/2, Remote 3/4 e Remote 5/6. Consentono il collegamento per il comando a distanza di VTR mediante un cavetto adattatore RJ-45 / D-sub (fornito) e un cavo di comando a distanza a 9 pin (disponibile in commercio). È possibile collegare due VTR utilizzando un cavetto adattatore RJ-45 / D-sub e due cavi di comando a distanza a 9 pin.
④ Connettori HD-SDI (SSTP CODEC CARD × 2)
Sono presenti, dall'alto verso il basso, i connettori SDI da 1 a 4 e il connettore REF IN.
I connettori SDI da 1 a 4 consentono il collegamento a monitor esterni e VTR compatibili SStP per l'ingresso e uscita di segnali SDI.
Il connettore REF IN consente la connessione di un segnale di riferimento di sincronizzazione.
⑤Connettore 10 Gigabit Ethernet (10GbE NIC) (quando l'opzione è selezionata)
Per il collegamento a una rete 10 Gigabit Ethernet.
Configurazione
Impostazioni iniziali
Prima di utilizzare l'unità, configurare le impostazioni di Windows nell'unità. Configurare le impostazioni seguendo le istruzioni della Guida per l'uso dell'unità PWS-300. Configurare quindi le impostazioni descritte di seguito.
Impostazione della password di servizio
Quando si imposta o si modifica la password utente “pws”, osservare la seguente procedura per impostare la password di servizio.
1 Fare doppio clic su [Services] in [Administrative Tools] nel pannello di controllo [System and Security].
2 Fare clic con il tasto destro su “Apache Tomcat 7.0 Tomcat7” nell’elenco servizi e selezionare [Properties].
3 Aprire la scheda [Log On].
4 Fare clic su [This account], immettere “.\pws” e inserire quindi una password per l’utente “pws” in [Password].
5 Fare clic sul pulsante [Apply], quindi selezionare [OK] per chiudere la finestra di dialogo.
6 Selezionare “Sony Ingest Service” nell’elenco servizi, e ripetere i passi da 2 a 5.
Visualizzazione dell'applicazione web
È possibile connettersi all'unità tramite la rete di un PC client e utilizzare l'applicazione web in un browser web sul PC client per controllare e configurare l'unità.
Ambiente PC client consigliato
CPU: Core i5 3 GHz o superiore
Memoria: 4 GB o superiore
Sistema operativo:
Windows 7 Pro 32/64 bit
Windows 8/8.1 Pro 32/64 bit
Mac OS X 10.8/10.9
Browser web: Google Chrome 40 o successivo (aggiornare alla versione più recente)
Risoluzione display: 1366 × 768 pixel o superiore
Collegare un computer che soddisfi le precedenti condizioni al connettore LAN 1 o LAN 2 del pannello posteriore dell'unità. Digitare "https:// (indirizzo_IP):8443/tds o https://pws-300-
Impostazioni di sistema
Configurare il sistema nella schermata Impostazioni dell'applicazione web.
Effettuare il login all'applicazione web come utente con privilegi di amministratore.
Per i dettagli sul funzionamento dell'applicazione web, fare riferimento alla Guida dell'applicazione.
Modifica della lingua dell'interfaccia
È possibile modificare la lingua dell'interfaccia dell'applicazione web. Selezionare la lingua in [Lingua] nella pagina [Le mie impostazioni] della schermata Impostazioni.
Selezione della frequenza di operazione
Selezionare la frequenza di operazione del sistema. È possibile selezionare la frequenza in [Impostazione di inserimento] nella pagina [Inserisci] della schermata Impostazioni.
Aggiunta di utenti
Aggiungere nuovi account utente all'account admin predefinito nella pagina [Utente] della schermata Impostazioni.
Registrazione di una destinazione di riferimento
Per trasferire le clip inserite in una cartuccia o su un server di rete, registrare la destinazione di trasferimento nella pagine [Trasferisci] della schermata Impostazioni.
Installazione dei certificati
Se si visualizza l'applicazione Web su una connessione https con un browser Web, è possibile che venga visualizzato un messaggio di errore simile a "Il certificato di sicurezza del sito non è attendibile!" Per connettersi
tramite https senza generare errori, è necessario installare sul browser Web un certificato radice CA (certificato client) che corrisponde al server (PWS-300-
I seguenti paragrafi descrivono la procedura per l'installazione di un certificato utilizzando Google Chrome.
Procedura di installazione del certificato radice CA
1 Accedere all'applicazione Web su una connessione https con un browser Web.
Viene visualizzato un messaggio di errore simile a “Il certificato di sicurezza del sito non è attendibile.”
2 Fare clic sull'icona del lucchetto all'estremità sinistra della barra degli indirizzi.
3 Fare clic su [Informazioni sul certificato] nella finestra che appare.
Viene visualizzata la finestra di dialogo [Certificato]. Annotare l'autorità emittente del certificato "PWS-300-
4 Fare clic sulla scheda [Dettagli] quindi fare clic sul pulsante [Copia su file].
Si avvia la procedura di esportazione guidata del certificato.
5 Fare clic su [Avanti].
6 Selezionare “Binario codificato DER (.CER)”, quindi fare clic su [Avanti].
7 Fare clic sul pulsante [Sfoglia] e specificare la cartella nella quale salvare il certificato, quindi fare clic su [Avanti].
L'esportazione del certificato si avvia.
8 Quando appare la finestra di completamento dell'esportazione guidata, fare clic su [Fine].
9 Quando appare il messaggio, fare clic su [OK].
10 Fare clic sul pulsante di menu di Chrome e selezionare [Impostazioni] nel menu visualizzato.
11 Fare clic su [Mostra impostazioni avanzate] nella schermata delle impostazioni, quindi fare clic sul pulsante [Gestisci certificati] sotto [HTTP/SSL].
Appare la finestra di dialogo [Certificati].
12 Fare clic sulla scheda [Autorità di certificazione radice attendibili], quindi fare clic sul pulsante [Importa].
Viene visualizzata la finestra di importazione guidata certificati.
13 Fare clic su [Avanti].
14 Fare clic sul pulsante [Sfoglia], selezionare il file scaricato, quindi fare clic sul pulsante [Avanti].
15 Controllare che [Colloca tutti i certificati nel seguente archivio] sia selezionato e che il campo [Archivio certificati] indichi “Autorità di certificazione radici attendibili”, quindi fare clic su [Avanti].
Si avvia l'importazione del certificato.
16 Quando appare la finestra di completamento dell'importazione guidata, fare clic su [Fine].
La procedura si chiude.
17 Quando appare il messaggio, fare clic su [OK].
18 Fare clic sul pulsante di menu di Chrome e selezionare [Esci] nel menu visualizzato. Quindi riavviare Chrome.
19 Configurare le impostazioni di risoluzione del nome in modo che l'emittente "PWS-300-
Licenze della library
Per le licenze di ciascun tipo di library utilizzata dal PWA-TD1, fare riferimento al menu [Guida] nell'applicazione web.
Precauzioni per l'uso
Precauzioni per l'utilizzo della rete
A seconda dell'ambiente operativo, il sistema potrebbe risultare accessibile in rete a terzi non autorizzati.
Per sicurezza e protezione, si raccomanda fortemente di configurare sempre tutte le password.
Configurare tutte le password seguendo la procedura a pagina 83.
Per garantire la protezione, quando si utilizza l'unità collegata alla rete, si consiglia di accedere alla finestra di controllo tramite un browser Web e di modificare le impostazioni della limitazione di accesso rispetto ai valori predefiniti (pagina 83).
Si consiglia anche di modificare la password regolarmente.
Non accedere ad altri siti con il browser Web durante o dopo la determinazione delle impostazioni. Poiché lo stato di accesso rimane nel browser Web, chiudere il browser una volta completate le impostazioni per impedire che terze parti non autorizzate possano utilizzare l'unità o eseguire programmi pericolosi.
Precauzioni sull'alimentazione
Se l'unità si spegne improvvisamente durante il funzionamento, potrebbero verificarsi perdite di dati. Per mantenere l'integrità dei dati, si consiglia l'uso di un gruppo statico di continuità (UPS).
Per scollegare il cavo di alimentazione o spegnere l'interruttore, premere sempre il pulsante On/Standby sull'unità per arrestare l'unità prima di procedere.
Caratteristiche tecniche
XAVC 4K/HD CODEC CARD (PWSK-332)
SDI da 1 a 4 BNC (4)
HD: Conforme a SMPTE ST 292-1
SD: Conforme a SMPTE ST 259
REF IN BNC (1)
Conforme a SMPTE ST 318, sync HD a tre livelli (0,6 Vp-p, 75 Ω, sync negativa) oppure sync SD black burst/ composite (NTSC: 0,286 Vp-p, 75 Ω, sync negativa, PAL: 0,3 Vp-p, 75 Ω, sync negativa)
RS422 REMOTE CTRL CARD (PWSK-334)
Remote
RJ-45 (3)
Compatibile con Sony VTR Protocol (9 pin), richiede l'uso di cavetto adattatore RJ-45 / D-sub (fornito)
SSTP CODEC CARD (PWSK-335) (2)
SDI da 1 a 4 BNC (4)
HD: Conforme a SMPTE ST 292-1
SD: Conforme a SMPTE ST 259
10GbE NIC
A seconda dell'opzione selezionata, sarà installata una delle schede elencate di seguito.
Per informazioni sulle schede di rete, visitare il seguente sito:
http://www.intel.com/support/go/network/adapter/userguide.html
10GBASE-SR, 10GBASE-LR (richiede il modulo SDP+ indicato di seguito)
Accessori in dotazione
Cavetto adattatore RJ-45 / D-sub
Codice articolo 1-848-424-12 (SONY) (3)
Disegno e caratteristiche tecniche soggetti a cambiamenti senza preavviso.
SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO RISULTANTI DALLA MANCATA IMPLEMENTAZIONE DI MISURE DI PROTEZIONE ADEGUATE SUI DISPOSITIVI DI TRASMISSIONE, DA INEVITABILI DIFFUSIONI DI DATI RISULTANTI DALLE SPECIFICHE TECNICHE DELLA TRASMISSIONE O DA PROBLEMATICHE RELATIVE ALLA SICUREZZA DI QUALSIASI TIPO.
- Windows è un marchio registrato di Microsoft Corporation negli Stati Uniti e in altri paesi.
- Google Chrome e un marchio o marchio registrato di Google Inc.
Prima di utilizzare Questo apparecchio, non tralasciare di leggere il Contratto di licenza con l'utente finale nel Manuale di installazione (documento separato). Inoltre nel presente documento non si utilizzano i simboli ® o ™.
