사용 설명서 PWA-TD1 SONY

안전을 위해 PWS-300 사용 설명서 에 나와 있는 주의 사항을 읽어 보시기 바랍니다.

개요

PWS-300TD2 (PWS-300+PWA-TD1) 은 VTR 자료를 디지털화하여 클립을 만들고 클립을 Optical Disc Archive System 의 카트리지에 저장하기 위한 시스템입니다. 이 시스템의 기능은 다음과 같습니다.

인제스트

이 장치는 한 대 이상의 VTR 에서 입력되는 SDI 신호에서 고해상도 비디오 및 프록시 비디오 파일을 만들어 내장 HDD 에 인제스트 클립을 저장합니다. 또한 RS422 인터페이스를 사용하여 VTR 장치를 원격으로 제어할 수도 있습니다.

비디오 품질 검사

인제스트 클립의 비디오 품질을 자동으로 검사할 수 있습니다. 또한 웹 응용 프로그램 화면이나 외부 모니터에서 조작자가 시각적으로 비디오를 확인할 수도 있습니다.

클립 저장

고해상도 클립을 카트리지 또는 네트워크 서버에 전송하여 저장할 수 있습니다.

워크플로

위크플로를 사용하여 인제스트부터 클립 전송까지 일련의 작업을 단일 조작으로 실행할 수 있습니다. 관리자가 실행할 워크플로 작업을 정의하여 작업 순서 대로 작업을 실행할 조작자에게 할당하면, 조작자가 작업 순서에 따라 작업을 실행합니다.

웹 응용 프로그램

장치의 제어 및 구성은 클라이언트 PC 의 웹 브라우저에 표시된 그래픽 인터페이스를 사용하여 수행됩니다.

관리 소프트웨어와 통합

카트리지와 프록시 비디오 파일에 저장된 클립의 속성을 다른 소프트웨어를 사용하여 내보내고 관리할 수 있습니다.

코덱 옵션

SStP 고속 수집은 PWSL-TD11/01 SStP Double Speed Option 의 추가를 통해 지원됩니다 . PWSL-TD12/01 Extended Codec Option 을 추가하면 XAVC-I, MPEG-HD, IMX 및 Uncompressed SD 파일을 생성할 수 있습니다 . 코덱 옵션에 관한 자세한 내용은 현지 Sony 영업 담 당자나 서비스 담당자에게 문의하십시오 .

시스템 구성 예

VTR 및 외부 모니터를 장치의 SDI 커넥터에 연결하고 드라이브 장치를 뒤쪽 패널의 USB 3.0 커넥터에 연결하십시오. 웹 응응 프로그램에서 SDI 설정을 구성하여 2- 입력 /2- 출력, 3- 입력 /1- 출력 또는 4- 입력 시스템 구성을 선택할 수 있습니다. SStP 코텍에는 2 입력 /2 출력 구성만 설정할 수 있습니다. XAVC-I, MPEG-HD, IMX 및 Uncompressed SD 코텍에는 모든 시스템 구성을 선택할 수 있습니다.

최대 2 대까지 드라이브 장치를 연결할 수 있습니다.

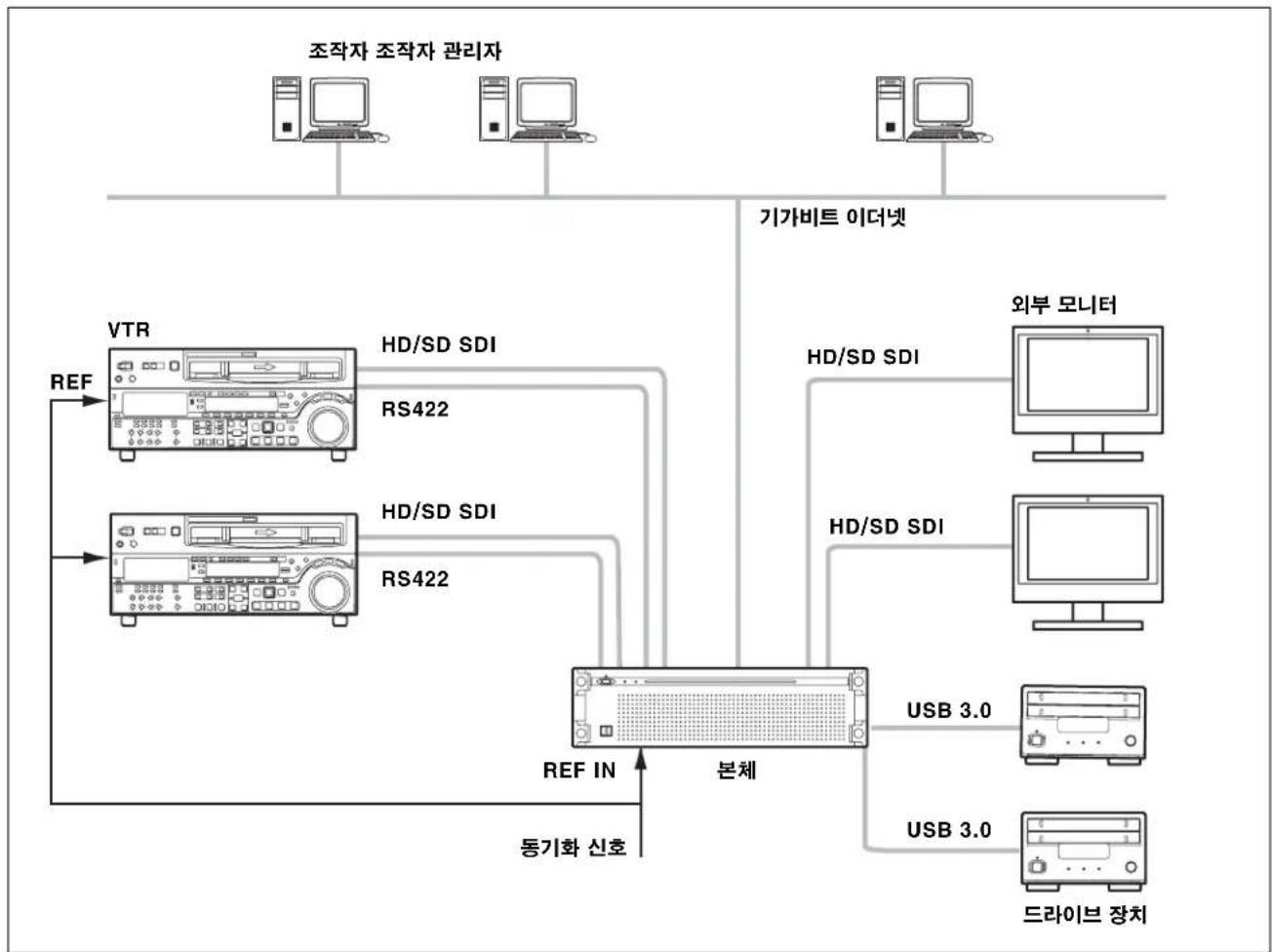

2 입력 /2 출력

두 VTR 과 두 외부 모니터를 SDI 커넥터에 연결합니다. 이 구성을 사용하면 동시에 두 VTR 에서 비디오를 디지털화할 수 있습니다.

SStP(Single/DBL) 코덱은 두 SSTP CODEC 카드의 SDI 커넥터를 사용합니다. XAVC-I,

MPEG-HD, IMX 및 Uncompressed SD 코덱은

XAVC 4K/HD CODEC 카드의 SDI 커넥터를 사용합니다.

참고

• VTR 을 여러 대 연결한 경우, 모든 VTR 이 동기화되어 있는지 확인합니다 ( ± 1H).
  •VTR 의 EE/PB 설정을 PB 로 설정합니다.

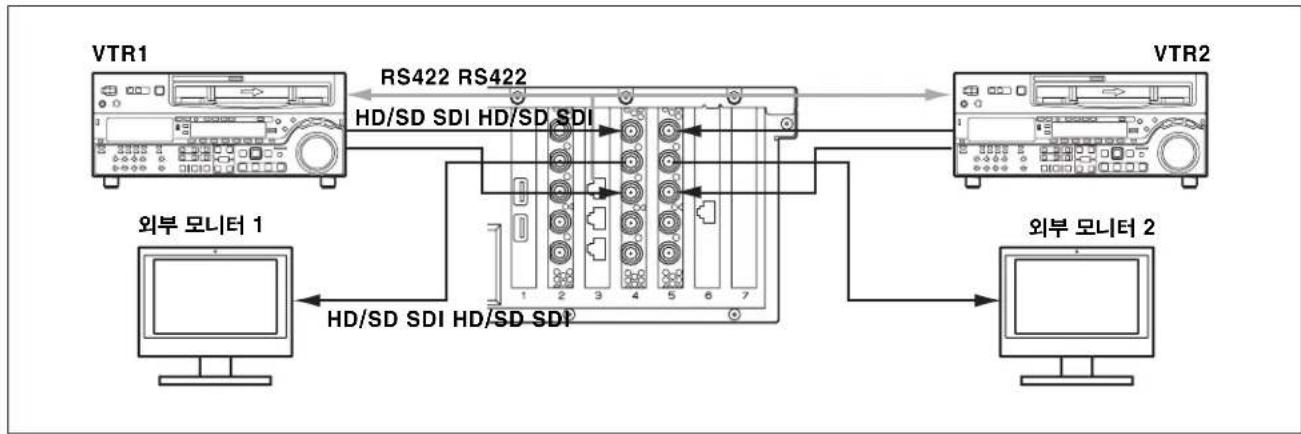

두 SSTP CODEC 카드에서 VTR 을 SDI 1 커넥터에, 외부 모니터를 SDI 2 커넥터에 연결합니다. 이 구성에서는 REMOTE 1/2 커넥터를 사용합니다.

연결 (SStP DBL)

두 SDI 케이블을 사용하여 SSTP CODEC 카드의 SDI 1 및 SDI 3 커넥터에 VTR 을 연결합니다. 외부 모니터를 SDI 2 커넥터에 연결합니다. 이 구성에서는 REMOTE 1/2 커넥터를 사용합니다.

XAVC 4K/HD CODEC 카드에서 VTR 을 SDI 1 및 SDI 2 커넥터에, 외부 모니터는 SDI 3 및 SDI 4 커넥터에 연결합니다. 이 구성에서는 REMOTE 3/4 커넥터를 사용합니다.

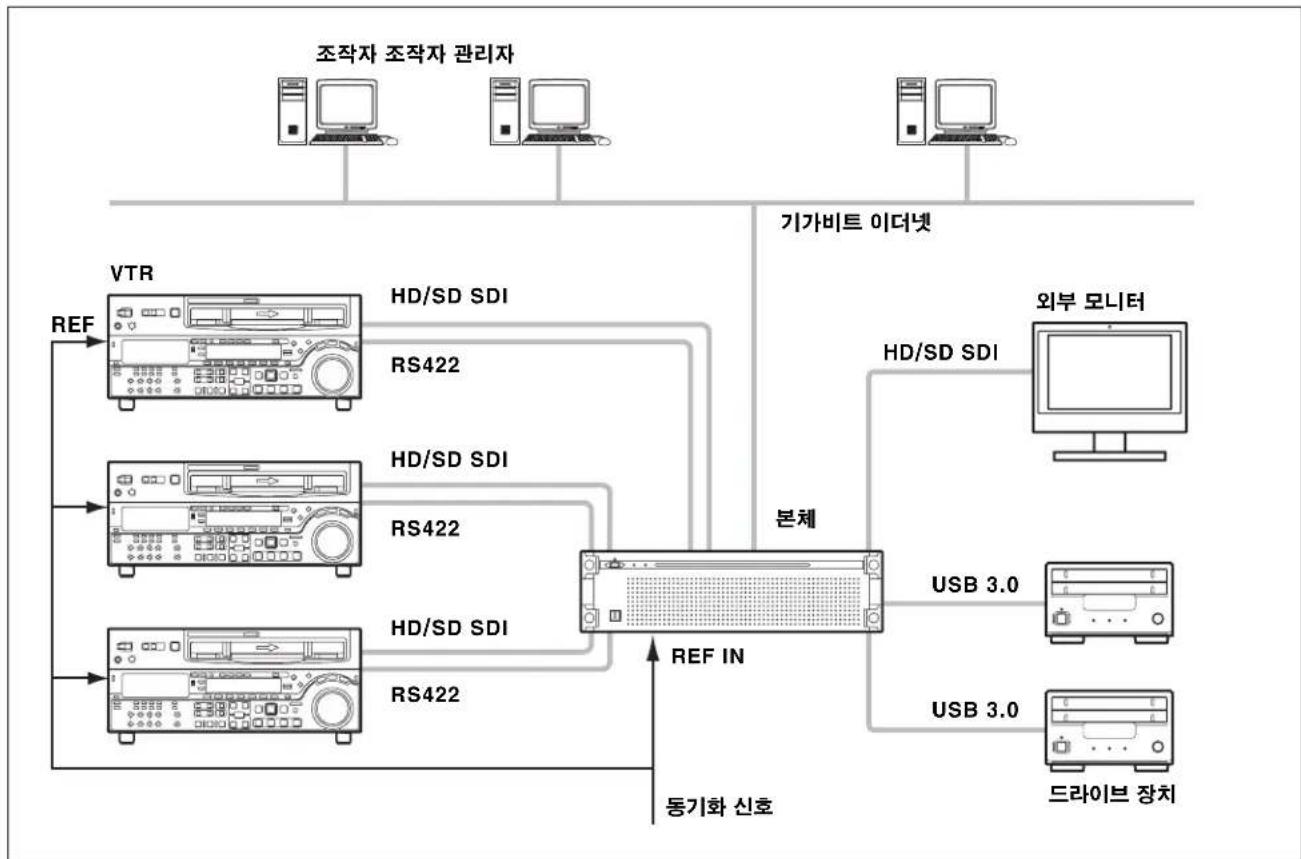

3 입력 /1 출력

XAVC-I, MPEG-HD, IMX 및 Uncompressed SD 에 이 구성을 설정할 수 있습니다. XAVC 4K/ HD CODEC 카드에서 SDI 1 \~ 3 커넥터에 VTR을 연결하고 외부 모니터는 SDI 4 커넥터에 연결합니다. SDI 4 커넥터에 연결된 외부 모니터는 클립의 고해상도 이미지를 모니터링하는 데 사용됩니다.


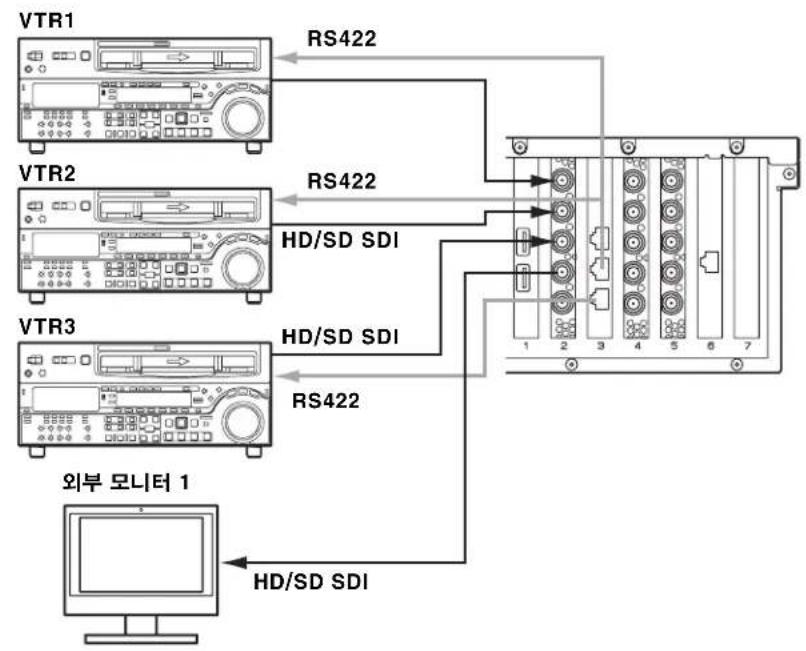

연결

이 구성에서는 REMOTE 3/4 및 REMOTE 5/6 커넥터를 사용합니다.

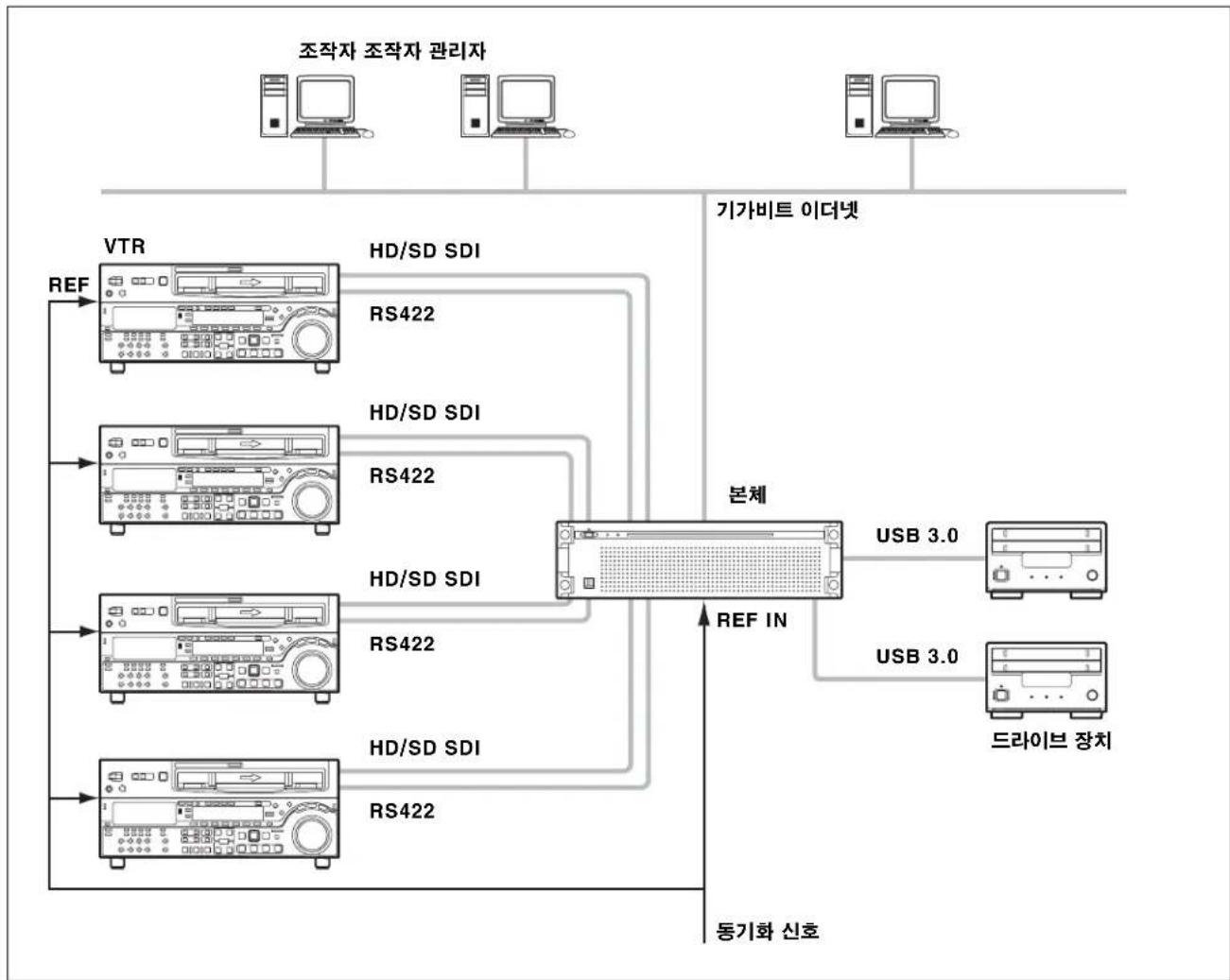

4 입력

XAVC-I, MPEG-HD, IMX 및 Uncompressed SD 에 이 구성을 설정할 수 있습니다. XAVC 4K/HD CODEC 카드에서 VTR 을 SDI 1 \~ 4 커넥터 에 연결합니다. SDI 4 를 인제스트에 사용하지 않는 경우, GUI 에서 클립의 고해상도 이미지를 모니터 링할 수 있습니다.


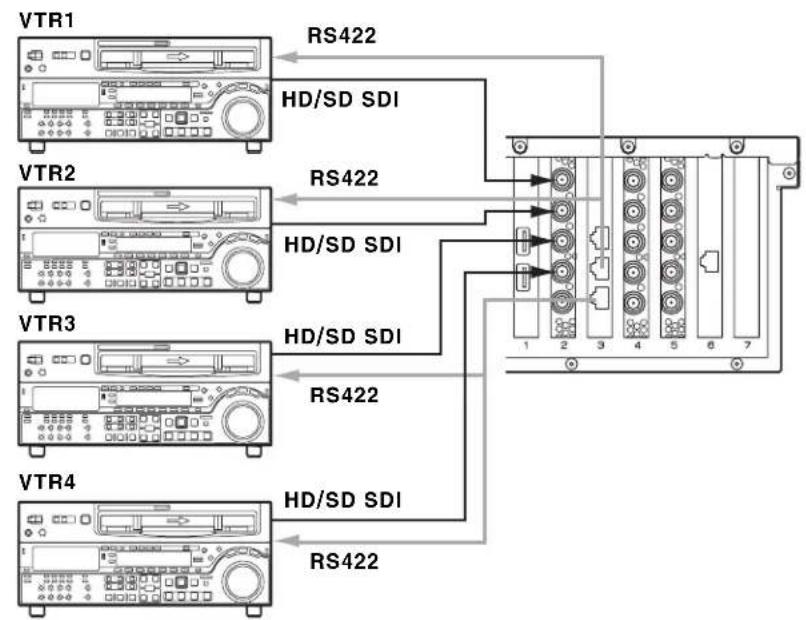

연결

VTR1 RS422 HD/SD SDI VTR2 RS422 HD/SD SDI VTR3 HD/SD SDI RS422 VTR4 HD/SD SDI RS422

이 구성에서는 REMOTE 3/4 및 REMOTE 5/6 커넥터를 사용합니다.

RAID 구성 선택

시스템 구성을 설정한 후 선택한 시스템 구성과 SDI 입력 및 논리적 드라이브 수가 동일하도록 RAID 구성을 설정합니다.

-2 입력 /2 출력 : (5D + 1P) × 2
•3 입력 /1 출력 : (3D + 1P) × 3
•4 입력 : (2D + 1P) × 4

참고

• RAID 구성이 변경되면 내부 스토리지에 기록된 모든 전체 해상도 파일, 프록시 파일, 보고서 파일 및 작업 순서가 삭제됩니다. RAID 구성을 변경하기 전에 향상 모든 데이터를 전송 또는 다운로드하여 데이터 손실을 방지하십시오.
• HDD 를 교체해야 하는 경우, 또는 HDD 교체로 인한 재구성이 진행 중인 경우에는 SYSTEM 표시등이 빨간색으로 켜지며 이 경우 스토리지 성능이 낮아지고 레코딩 / 재생이 정상적으로 작동하지 않을 수 있습니다. 재구성이 진행 중인지 여부를 확인하려면 장치의 앞쪽 패널을 탈거하고 각 HDD 슬롯의 표시등을 확인하십시오. 표시등이 주황색으로 깜박인다면 재구성이 진행 중입니다.

RAID 구성 정보

PWS-300TD2 (PWS-300+PWA-TD1)은 총 12 개의 HDD 가 설치되어 있을 때 다음 RAID 구성을 지원합니다.

-2D + 1P: 총 4개의 논리적 드라이브가 포함되며, 각 논리적 드라이브에는 데이터 HDD 2개와 패리티 HDD 1 개가 포함됩니다.

-3D + 1P: 총 3개의 논리적 드라이브가 포함되며, 각 논리적 드라이브에는 데이터 HDD 3개와 패리티 HDD 1 개가 포함됩니다.

-5D + 1P: 총 2개의 논리적 드라이브가 포함되며, 각 논리적 드라이브에는 데이터 HDD 5개와 패리티 HDD 1 개가 포함됩니다.

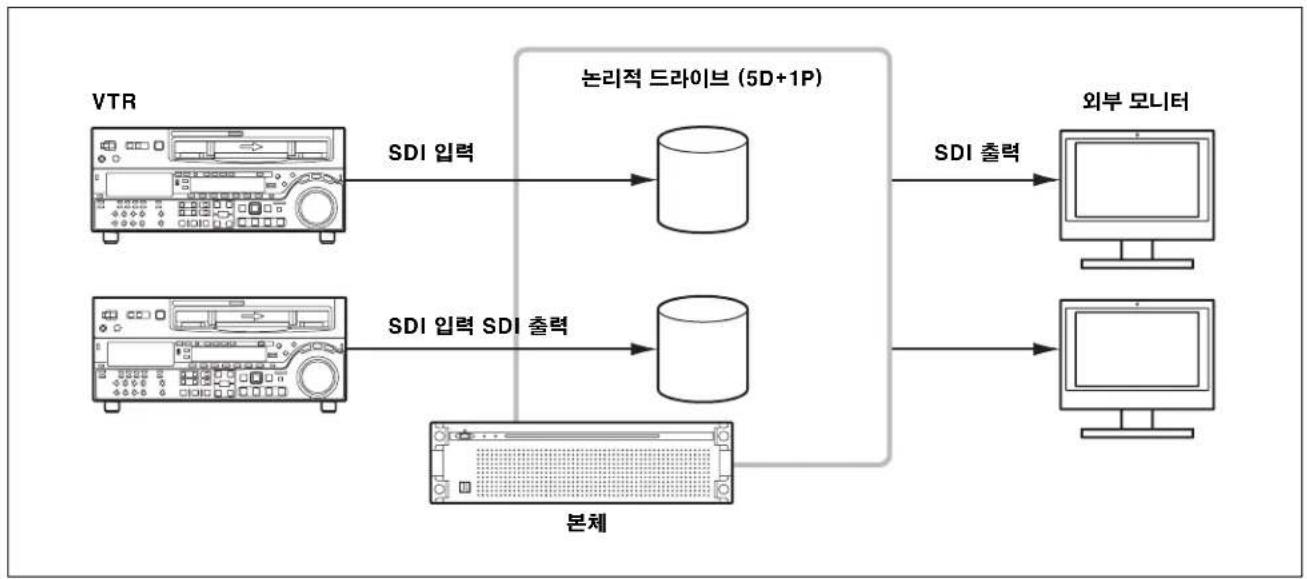

2 입력/2 출력


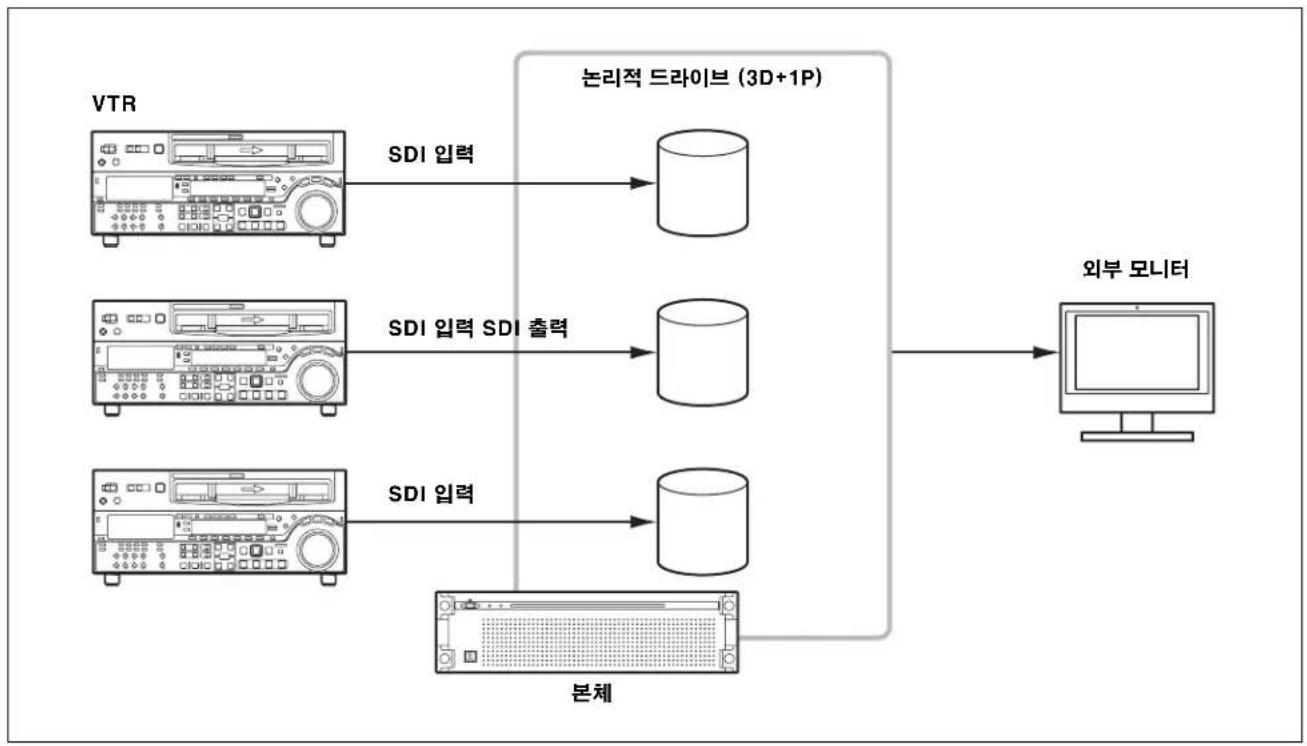

3 입력/1 출력


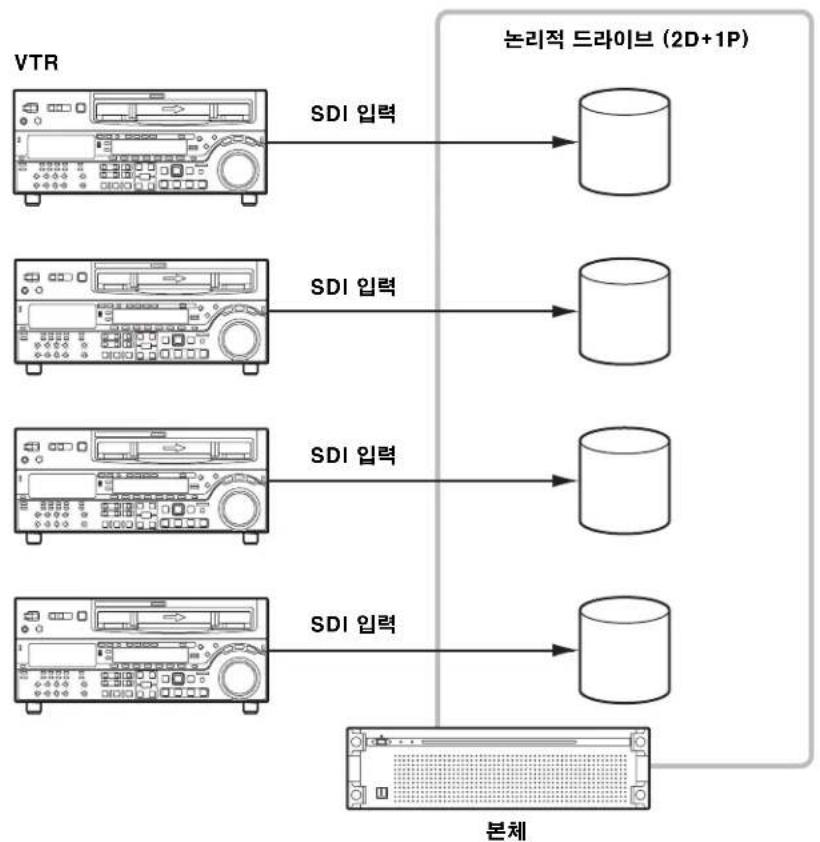

4 입력

RAID 구성 설정

"maxView Storage Manager" RAID 카드 관리 소프트웨어를 사용하여 RAID 구성을 설정합니다.

1 [Control Panel] 에서 [System and Security] > [Administrative Tools] > [Computer Management] 를 선택합니다.

2 왼쪽의 트리에서 [Storage] > [Disk Management] 를 선택합니다.

3 RAID 디스크를 마우스 오른쪽 버튼으로 클릭한 다음 [Delete Volume…] 을 클릭하여 볼륨을 삭제합니다. 확인 대화 상자가 표시되면 [Yes] 를 클릭합니다.

4 3 단계와 같은 방법으로 RAID 의 모든 볼륨을 삭제합니다.

5 바탕화면에서 maxViewStorageManager 아이콘을 클릭합니다.

브라우저 창이 표시됩니다.

6 사용자 이름 (pws) 과 암호(pws) 를 입력합니다.

7 삭제하려는 논리적 장치를 선택하고 [Delete Logical Device] 아이콘을 클릭합니다.

8 컨트롤러를 선택하고 [Restore Configuration] 아이콘을 클릭합니다. 구성을 선택하기 위한 대화 상자가 표시됩니다.

9 [Choose File] 버튼을 클릭하고 C:\Users\Public\Documents 폴더의 구성 파일을 선택합니다.

10 [Choose The Force Option] 에서 [Force Logical Device Size] 를 선택합니다.

11 [Restore] 버튼을 클릭합니다. 구성이 시작됩니다. 구성이 완료되면 지정한 논리적 드라이브가 표시됩니다.

12 [Control Panel] 에서 [System and Security] > [Administrative Tools] > [Computer Management] 를 선택합니다.

13 왼쪽의 트리에서 [Storage] > [Disk Management] 를 선택합니다.
14 [Online] 가 표시되는 논리적 디스크를 마우스 오른쪽 버튼으로 클릭하고 [Convert to GPT Disk] 를 선택합니다.
15 RAID 디스크에서 [Unallocated]가 표시되는 파티션을 마우스 오른쪽 버튼으로 클릭하고 [Next] 를 클릭합니다.
16 기본 설정은 그대로 두고 [Next] 를 클릭합니다.
17 [Allocation unit size] 를 [64k] 로 설정하고 [Next] 를 클릭합니다.
18 [Finish] 를 클릭합니다. 볼륨 포맷이 시작됩니다.
19 RAID 구성의 모든 볼륨을 같은 방식으로 포맷합니다.
20 장치를 재가동하여 주십시오.

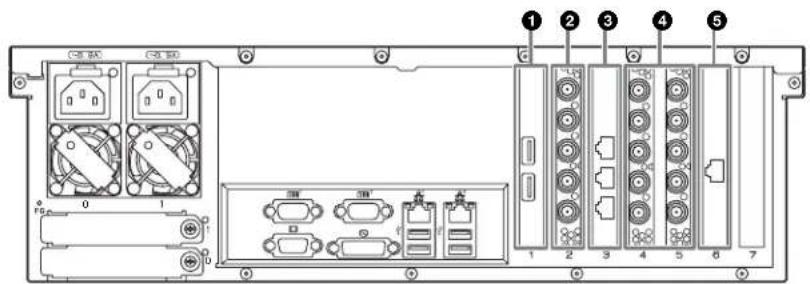

부품의 명칭과 기능

이 선택은 PCIe 카드 슬롯에 설치된 카드의 기능을 설명합니다.

USB 케이블을 사용하여 드라이브 장치에 연결합니다.

참고

• USB 3.0 포트는 USB 전원 공급을 지원합니다.
  •SuperSpeed USB 케이블을 사용하십시오.

②HD-SDI 커넥터 (XAVC 4K/HD CODEC 카드, 옵션 선택 시)

위쪽부터 SDI 1 \~ 4 커넥터 및 REF IN 커넥터로 구성됩니다. SDI 1 \~ SDI 4 커넥터를 XAVC 호환 VTR 과, SDI 신호 입출력용 외부 모니터에 연결합니다. 동기화 참조 신호를 REF IN 커넥터에 연결합니다.

③원격 커넥터 (RS422 REMOTE CTRL 카드)

커넥터 이름은 위쪽부터 Remote 1/2, Remote 3/4, Remote 5/6 입니다. RJ-45 - D-sub 어댑터 케이블 (제공) 과, 시중에서 판매되는 VTR 원격 제어용 9 핀 원격 케이블을 사용하여 VTR 에 연결합니다. 단일 RJ-45 D-sub 어댑터 케이블과 두 개의 9 핀 원격 케이블을 사용하여 두 대의 VTR 을 연결할 수 있습니다.

④HD-SDI 커넥터 (SSTP CODEC 카드 × 2)

위쪽부터 SDI 1 \~ 4 커넥터 및 REF IN 커넥터로 구성됩니다. SDI 1 \~ SDI 4 커넥터를 SStP 호환 VTR 과, SDI 신호 입출력용 외부 모니터에 연결합니다. 동기화 참조 신호를 REF IN 커넥터에 연결합니다.

⑤10 기가비트 이더넷 커넥터 (10GbE NIC, 옵션 선택 시)

10기가비트 이더넷 네트워크에 연결합니다.

설정

초기 설정

장치를 사용하기 전에, 장치 내 Windows 설정을 구성하십시오. PWS-300 사용 설명서에 따라 설정을 구성합니다. 이후 다음 항목을 구성합니다.

서비스 암호 설정

"pws" 사용자 암호를 설정 / 수정하는 경우 다음과 같이 서비스 암호를 설정하십시오.

1 [System and Security] 제어환의 [Administrative Tools] 에서 [Services] 를 두 번 클릭합니다.
2 서비스 목록에서 "Apache Tomcat 7.0 Tomcat7" 을 마우스 오른쪽 버튼으로 클릭하고 [Properties] 을 선택합니다.
3 [Log On] 탱을 엽니다.
4 [This account] 을 클릭하고 ".\pws" 를 입력 한 다음 [Password] 에 사용자 "pws" 의 암호를 입력합니다.
5 [Apply] 버튼을 클릭한 후 [OK] 은 클릭하여 대화 상자를 닫습니다.
6 서비스 목록에서 "Sony Ingest Service" 를 선택하고 2 \~ 5 단계를 반복합니다.

웹 응용 프로그램 표시

클라이언트 PC 에서 네트워크를 통해 장치에 연결하고, 클라이언트 PC 의 웹 브라우저에서 웹 응용 프로그램을 사용하여 장치를 제어하고 구성할 수 있습니다.

권장 클라이언트 PC 환경

CPU: Core i5 3 GHz 이상 메모리 : 4 GB 이상 OS: Windows 7 Pro 32/64 비트 Windows 8/8.1 Pro 32/64 비트 Mac OS X 10.8/10.9 웹 브라우저 : Google Chrome 40 이상 ( 최신 버전으로 업데이트하십시오 ) 표시 해상도 : 1366 × 768 펡셀 이상

위의 조건을 충족하는 컴퓨터를 장치 뒤쪽 패널의 LAN 1 또는 LAN 2 커넥터에 연결합니다. 컴퓨터에서 웹 브라우저의 주소 표시줄에 "https://

(IP_address):8443/tds 또는 https://pws-300-<일련 번호>:8443/tds" 를 입력하여 웹 응용 프로그램을 표시하십시오. 로그인 화면이 나타나면 사용자 이름과 암호를 입력합니다. 기본적으로 다음 사용자 이름이 암호가 구성되어 있습니다.

사용자 이름:admin

암호:tds

시스템 설정

웹 응용 프로그램의 Setting 화면에서 시스템을 구성합니다. 웹 응용 프로그램에 로그인할 때는 관리자 권한이 있는 사용자로 로그인하십시오. 웹 응용 프로그램 작동에 대한 자세한 내용은 해당 응용 프로그램의 도움말을 참조하십시오.

인터페이스 언어 변경

웹 응용 프로그램의 인터페이스 언어를 변경할 수 있습니다. Setting 화면에 있는 [My Settings] 페이지의 [Language] 에서 언어를 선택합니다.

작동 주파수 선택

시스템의 작동 주파수를 선택합니다. Setting 화면에 있는 [Ingest] 페이지의 [Ingest Settings] 에서 주파수를 선택합니다.

사용자 추가

기본 관리자 계정 외에 사용자 계정을 추가하려면 Setting 화면의 [Users] 페이지에서 새로운 사용자를 추가합니다.

전송 대상 등록

인제스트된 클립을 카트리지 또는 네트워크 서버에 전송하려면 Setting 화면의 [Transfer] 페이지에 전송 대상을 등록합니다.

인증서 설치

웹 브라우저에서 https 연결을 사용하여 웹 응용 프로그램을 표시하면 "이 사이트의 보안 인증서를 신뢰할 수 없습니다!" 와 같은 오류 메시지가 표시될 수 있습니다. 오류 없이 https를 통해 성공적으로 연결하려면 웹 브라우저에서 서버 (PWS-300-<일련 번호>)에 해당하는 루트 CA 인증서 (클라이언트 인증서)가 설치되어야 합니다. 아래에 Google Chrome을 사용하여 인증서를 설치하는 절차가 나와 있습니다.

루트 CA 인증서 설치 절차

1 웹 브라우저에서 https 를 사용하여 웹 응용 프로그램에 액세스합니다.

"이 사이트의 보안 인증서를 신뢰할 수 없습니다!"와 같은 오류 메시지가 표시됩니다.

2 주소 표시줄 왼쪽 맨 끝에 있는 잠금 아이콘을 클릭합니다.

3 팑업 창에서 [인증서 정보] 를 클릭합니다. [인증서] 대화 상자가 나타납니다. 대화 상자에 있는 인증서 발급자 "PWS-300-<일련 번호>"를 기입해 주십시오.

4 [자세히] 탱을 클릭한 후 [파일에 복사] 버튼을 클릭합니다. 인증서 내보내기 마법사가 나타납니다.

5 [다음] 을 클릭합니다.

6 "DER 로 인코딩된 X.590 바이너리 (.CER)" 를 선택한 후 [다음] 을 클릭합니다.

7 [찾아보기] 버튼을 클릭하고 인증서를 저장할 폴 더를 지정한 후 [다음] 을 클릭합니다. 인증서 내보내기를 시작합니다.

8 내보내기 마법사 완료 창이 나타나면 [마침]을 클릭합니다.

9 메시지 창이 나타나면 [ 확인 ] 을 클릭합니다.

10 Chrome 메뉴 버튼을 클릭한 후 메뉴에서 [ 설정 ] 을 선택합니다.

11 설정 화면에서 [고급 설정 표시] 를 클릭하고 [HTTP/SSL] 에서 [인증서 관리] 버튼을 클릭합니다.

[인증서] 대화 상자가 나타납니다.

12 대화 상자의 [신뢰할 수 있는 루트 인증 기관] 탱을 클릭한 후 [가져오기] 버튼을 클릭합니다. 인증서 가져오기 마법사가 나타납니다.

13 [다음] 을 클릭합니다.

14 [찾아보기] 버튼을 클릭하고 다운로드된 파일을 선택한 후 [다음] 을 클릭합니다.

15 [모든 인증서를 다음 저장소에 저장]이 선택되어 있고 [인증서 저장소:]에 "신뢰할 수 있는 루트

인증 기관 "이 표시되어 있는지 확인한 다음, [다음] 을 클릭합니다.

인증서 가져오기를 시작합니다.

16 가져오기 마법사 완료 창이 나타나면 [마침]을 클릭합니다.

마법사가 종료됩니다.

17 메시지 창이 나타나면 [ 확인 ] 을 클릭합니다.

18 Chrome 메뉴 버튼을 클릭하고 메뉴에서 [종료] 를 선택합니다. 그런 다음, Chrome 을 다시 실행합니다.

19 이전에 기입해둔 발급자 "PWS-300-〈일련번호〉"가 해당 IP 주소로 리졸브되도록 이름 처리 설정을 구성하고 https://pws-300-〈일련번호〉:8443/tds 에 연결합니다.

라이브러리 라이선스

PWA-TD1 에서 사용하는 각 라이브러리 유형의 라이선스에 대해서는 웹 응용 프로그램에서 [Help] 메뉴를 참조하십시오.

사용 주의 사항

네트워크 관련 주의 사항

운영 환경에 따라 승인되지 않은 제 3 자가 네트워크를 통해 시스템에 액세스할 수 있습니다.

보안을 확보하기 위해 모든 암호를 구성할 것을 적극권합니다.

페이지 135 의 절차에 따라 모든 암호를 구성하십시오.

안전을 위해, 네트워크 연결 장치를 사용할 때는 웹브라우저를 통해 Control 창에 액세스하고 출하 시사전 설정된 액세스 제한 설정 값을 변경하시기 바랍니다 (135 페이지).

또 암호는 주기적으로 변경하는 것이 좋습니다.

설정 중에나 후에 해당 웹 브라우저에서 다른 웹 사이트를 탐색하지 마십시오. 웹 브라우저에서 로그인 상태가 유지되므로, 제 3 자의 장치 무단 사용이나 유해 프로그램 실행을 방지할 수 있게 설정을 완료하면 웹 브라우저를 달으십시오.

전원 공급 주의 사항

본 기기가 작동하는 도중에 감자기 끄면 데이터 손실이 발생할 수 있습니다. 데이터 무결성을 유지하려면 무정전 전원 공급 장치 (UPS) 를 사용하는 것이 좋습니다.

언제나 전원 코드를 분리하거나 차단기를 끄기에 앞서 기기의 On/Standby 버튼을 눌러 기기를 멈추십시오.

사양

XAVC 4K/HD CODEC 카드 (PWSK-332)

SDI 1 \~ 4 BNC (4)

HD: SMPTE ST 292-1 호환

SD: SMPTE ST 259 호환

REF IN BNC (1)

SMPTE ST 318 호환, HD 3 레벨 동기 (0.6 Vp-p, 75 Ω, 네거티브 동기) 또는 SD 블랙 버스트 / 합성 동기(NTSC: 0.286 Vp-p, 75 Ω, 네거티브 동기, PAL: 0.3 Vp-p, 75 Ω, 네거티브 동기)

RS422 REMOTE CTRL 카드 (PWSK-334)

원격 RJ-45 (3)

Sony VTR 프로토콜 (9 핀) 호환,

RJ-45-D-sub 어댑터 케이블

(제공)이 필요합니다.

SSTP CODEC 카드 (PWSK-335) (2)

SDI 1 \~ 4 BNC (4)

HD: SMPTE ST 292-1 호환

SD: SMPTE ST 259 호환

10GbE NIC

선택한 옵션에 따라 다음 네트워크 카드 중 하나가 설치됩니다.

네트워크 카드에 대한 자세한 내용은 다음 사이트를 방문하십시오.

http://www.intel.com/support/go/network/adapter/userguide.html

RJ-45 - D-sub 어댑터 케이블

부품 번호 1-848-424-12 (SONY)

(3)

디자인과 사양은 사전 통지 없이 변경될 수 있습니다.
