사용 설명서 PWS-100MG1 SONY

응용 프로그램 시작 및 종료.... 69

응용 프로그램 설정....70

시스템 설정....70

Maintenance Web Application 작동.... 70

사용 주의 사항.... 71

사양 72

안전을 위해 PWS-100 사용 설명서 (기본 제공) 에 나와 있는 주의 사항을 읽어보시기 바랍니다.

개요

PWS-100MG1 은 4K-라이브 시스템의 서버에 저장된 파일을 아카이빙하고 미디어에 저장된 파일을 검색하기 위해 PWA-MGW1 Media Gateway Software 를 사용하는 시스템입니다. 광학 디스크 아카이브 카트리지, 프로페셔널 디스크, SxS 메모리 카드, 하드 디스크 드라이브를 저장 매체로 사용할 수 있습니다.

작동에 대한 자세한 내용은 PWA-MGW1 의 도움 말을 참조하십시오.

시스템 구성 및 연결

장치는 이더넷을 통해 서버에 연결되고, 드라이브 장치는 장치의 USB 포트에 연결됩니다.

고객을 위한 알림

장치 설치는 Sony 서비스 직원 또는 서비스 교육을 받은 기술자가 수행해야 합니다.

지원 장치

다음과 같은 장치와의 작동이 인증되었습니다.

지원되는 드라이브

다음과 같은 드라이브와의 작동이 인증되었습니다.

ODS 드라이브

- ODS-D55U

- ODS-D77U

프로페셔널 디스크 드라이브

- PDW-U1

- PDW-U2

SxS 메모리 카드 USB 리더 / 라이터

•SBAC-US10

•SBAC-US20

•SBAC-US30

•SBAC-UT100

지원되는 NIC

다음과 같은 10GbE 네트워크 카드와의 작동이 인증 되었습니다.

Intel Ethernet Converged Network Adapter X520-DA1

부품의 명칭과 기능

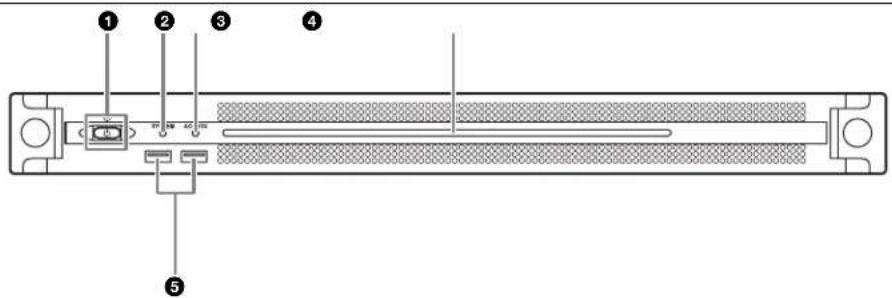

앞면

①On/Standby 버튼 및 표시등

장치를 켜고 끝니다 ( 대기 상태 ). 전원 코드를 연결하면 장치가 대기 상태가 되며 표시등이 빨간색으로 켜집니다 . 대기 상태에서 On/Standby 버튼을 누르면 장치가 켜지고 표시등이 녹색으로 켜집니다 . On/ Standby 버튼을 2 초 동안 누르고 있으면 장치가 대기 상태로 전환되고 표시등이 빨간색으로 켜집니다 . 장치가 켜진 상태에서 대기 상태로 전환되어 표시등이 빨간색으로 켜진 후 장치를 다시 켜려면 On/ Standby 버튼을 3 초 이상 누르고 있습니다 . 전원 코드가 분리되면 표시등은 꺼집니다 .

②SYSTEM 표시등

장치의 상태를 나타냅니다.

녹색:정상 작동 중입니다.

녹색으로 깜박임 (1 초에 한 번): 시스템이 부팅 중이 거나 대기 상태로 전환 중입니다.

주황색으로 깜박임 (1 초에 한 번 ): 경고가 발생했습니다.

빠른 속도로 읽기 깜박임 (1 초에 4 번 ): 오류가 발생했습니다.

③ACCESS 표시등

스토리지에 대한 액세스 상태를 나타냅니다.

꺼짐:스토리지에 액세스하지 않음

파란색:스토리지에 액세스함

④앞쪽 패널 LED

웹 응용 프로그램의 설정에 따라 켜집니다. LED 는 Maintenance 화면의 [Settings] 페이지에서 [001: LINE LED] 를 통해 구성됩니다.

⑤USB 커넥터 ( 앞쪽 패널 )

키보드와 마우스에 연결하여 장치를 초기화합니다. 이 문서에 설명되지 않은 USB 장치는 지원되지 않습니다.

참고

- 앞쪽 패널의 양쪽 USB 포트는 모두 선원 공급(900 mA)을 지원합니다.

•SuperSpeed USB 케이블을 사용하십시오.

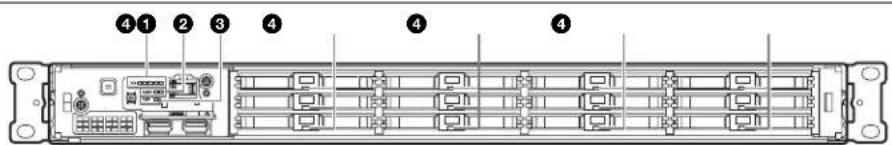

앞면(패널 제거됨)

SYSTEM 표시등 또는 웹 응용 프로그램에서 오류가 표시되면 앞면 패널을 제거하여 하드웨어 구성요소의 상태를 확인할 수 있습니다.

앞쪽 패널을 제거하려면 왼쪽과 오른쪽에 있는 나사를 둔 다음 앞쪽으로 패널을 당기십시오.

④① ② ③ ④ ④ ④

①FAN 표시등

팬에 문제가 발생하면 해당하는 팬 표시등이 빨간색으로 커집니다.

②POWER 표시등

AC 전원 공급 장치에 문제가 발생하면 해당하는 표시등이 빨간색으로 켜집니다.

③TEMP 표시등

장치 내에 비정상적인 고온이 감지되면 표시등이 빨 간색으로 켜집니다.

④HDD 상태 표시등

HDD 에 대한 경고가 발생하면 해당 표시등이 빨간 색으로 켜집니다. 해당 HDD 에 문제가 발생하거나 절전 모드에 있거나 제거된 경우 표시등이 꺼집니다.

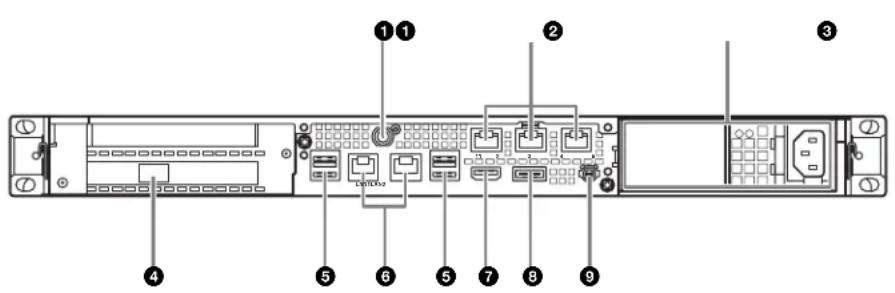

뒷면

②원격 커넥터 (1/2, 3/4, 5)

이 시스템에서는 사용되지 않습니다.

③AC 전원 공급 장치

전원 코드를 꽃고 전원 콘센트에 연결합니다. 출하 시에는 AC 전원 공급 장치만 설치되어 있습니다.

선택사양인 두 번째 전원 공급 장치는 더 많은 전원 공급을 위해 설치할 수 있습니다. 안정성이 요구되는 시스템에 사용될 경우 이러한 추가 전원 공급을 통해 전원 공급 장치에 문제가 발생했을 때에도 장치가 작동할 수 있습니다.

전원 공급 장치의 설치 또는 교체에 대한 자세한 내용은 Sony 영업 담당자나 서비스 담당자에게 문의하십시오.

④SFP+ 슬롯

SFP+ 모듈에 장착합니다.

⑤USB 커넥터 ( 뒤쪽 패널 )

USB 케이블을 사용하여 드라이브 장치에 연결합니다.

이 문서에 설명되지 않은 USB 장치는 지원되지 않습니다.

참고

• 뒤쪽 패널의 4 개 USB 커넥터 중에 오른쪽 아래 포트만 전원 공급 (900 mA) 은 지원합니다. 다른 3 개 포트는 전원 공급을 지원하지 않으며 USB 커넥터에서 전원 공급이 필요하지 않은 USB 장치를 연결하는 데 사용해야 합니다.
  •SuperSpeed USB 케이블을 사용하십시오.

⑥ LAN 커넥터

기가비트 이더넷 네트워크에 연결합니다.

⑦HDMI 커넥터

HDMI 케이블을 사용해 모니터에 연결합니다. 다음 표준을 준수하는 HDMI 케이블을 사용하십시오.

•High Speed HDMI 케이블 (Premium High Speed HDMI 케이블)

⑧DisplayPort 커넥터

DisplayPort-DVI 컨버터 케이블 또는 DisplayPort-HDMI 컨버터 케이블을 사용하여 모니터에 연결합니다. 활성형 컨버터 케이블을 사용합니다.

참고

다음 표준을 준수하는 DisplayPort 케이블을 사용하십시오. • DP v1.2a (호환)

⑨접지 단자

접지에 연결합니다.

설정

초기 설정

장치를 사용하기 전에, 장치 내 Windows 설정을 구성하십시오. 아래 설명은 Windows 8 의 표준 설정을 설명한 것입니다.

참고

장치를 제부팅하려면, 먼저 장치를 종료한 다음 Windows 를 제부딩할 필요 없이 앞쪽 패널에 있는 On/Standby 버튼을 다시 누르십시오.

1 키보드와 마우스를 앞쪽 패널에 있는 USB 커넥터에 연결하고, 모니터를 DisplayPort 커넥터 또는 뒤쪽 패널에 있는 HDMI 커넥터에 연결합니다.
2 On/Standby 버튼을 EQUINVDA.
3 Windows 로그인 화면이 나타나면,사용자 이름에 "mgw" 를,암호에 "mgw" 를 입력하고 로그인합니다.

네트워크 구성

1 LAN 케이블을 장치의 뒤쪽 패널에 있는 LAN 커넥터에 연결하고 다른 쪽 끝을 네트워크에 연결합니다.
2 제어판의 [Network and Internet] 에서 [View network status and tasks] 를 클릭합니다.
3 [Connections] 에서 LAN 케이블로 연결된 장치를 클릭합니다.
4 [Properties] 버튼을 클릭합니다.
5 [Internet Protocol Version 4 (TCP/IPv4)] 를 선택한 다음 [Properties] 버튼을 클릭합니다.
6 IP 주소와 기타 설정을 변경합니다.
7 [Advanced] 버튼을 클릭하여 DNS, WINS 및 기타 설정을 구성합니다.
8 완료되면 [OK] 버튼을 클릭합니다.

날짜 및 시간 설정

1 [Clock, Language, and Region] 제어판의 [Date and Time] 에서 [Set the time and date] 을 선택합니다.
2 [Date and Time] 탱에서 [Change time zone] 을 클릭하여 시간대를 선택합니다.
3 [Date and Time] 탱에서 [Change date and time] 을 클릭하여 날짜와 시간을 설정합니다.
4 [Internet Time] 탱에서 [Change settings] 버튼을 클릭합니다.
5 NTP 서버를 지정한 다음 [Update Now] 버튼을 클릭합니다.
6 NTP 서버를 사용하여 시간을 정기적으로 수정 하려면 [Synchronize with an Internet time server] 에 확인 표시합니다.

로그아웃

완료되면 Windows 에서 로그아웃합니다.

1 마우스 커서를 화면 오른쪽 상단 구석으로 이동시켜 Charms 바를 표시한 다음 [Start] 를 클릭 합니다.
2 화면의 오른쪽 상단에 있는 계정 이름을 클릭한 다음 [Sign out] 을 클릭합니다.

응용 프로그램 시작 및 종료

PWA-MGW1 시작

1 장치를 EQUI니다.
2 Google Chrome 를 시작합니다.
3 주소 표시줄에 "localhost:8080" URL 을 입력 하고 Enter 키를 누릅니다.
로그인 화면이 나타나지 않는 경우 Chrome 메뉴에서 [Settings] > [Show advanced settings…] > [Reset browser settings] 를 클릭하여 브라우저를 재설정합니다.
4 사용자 ID 와 암호를 입력하여 로그인합니다.

참고

•PWA-MGW1 은 절전 기능을 지원하지 않습니다. 장치가 작동하는 도중에 절전 모드로 전환되지 않도록 해야 합니다.
-도움말 인터페이스 언어(영어/일본어/중국어)를 변경하려면 Google Chrome 에서 언어 설정을 변경하십시오.
Chrome 메뉴에서 [Settings] > [Show advanced settings…] > [Languages] > [Language and input settings...] 를 클릭하고 원하는 언어를 목록 맨 위로 꼬십시오.

PWA-MGW1 종료

1 Google Chrome 를 종료합니다.

Google Chrome 를 종료하더라도 PWA-MGW1 은 종료되지 않습니다 . Google Chrome 을 종료하기 전에 PWA-MGW1 을 종료하려면 , Settings 화면 의 Maintenance 페이지에 있는 [Terminate] 버튼을 클릭합니다 .

응용 프로그램 설정

응용 프로그램을 시작하고 필요한 시스템 설정을 구성합니다.

구성에 대한 자세한 내용은 PWA-MGW1 의 도움 말을 참조하십시오.

시스템 설정

웹 응용 프로그램의 Maintenance 화면에서 시스템 설정을 구성합니다.

Maintenance 화면에 대한 자세한 내용은 "Maintenance Web Application 작동 "(70 페이지)을 참조하십시오.

Maintenance Web Application 작동

시스템 관리자용 Maintenance Web

Application 의 작동에 대한 자세한 내용은 장치에 로그인한 후 바탕 화면의 바로 가기 아이콘을 클릭하여 사용 설명서를 참조하십시오.

사용 주의 사항

내장 HDD 가 있는 제품에 대한 주의 사항

이 장치에는 내장 하드 디스크 드라이브 (HDD) 가 있습니다. HDD 는 정밀 장치이므로 충격, 진동, 정전기가 발생하거나 고온 또는 높은 습도에서 사용하는 경우 데이터가 손실틸 수 있습니다. 장치를 설치하여 사용하기 전에 다음 주의 사항을 잘 따르십시오.

충격이나 진동으로부터 보호

충격이나 진동이 발생하면 HDD 가 손상되어 HDD 내의 데이터가 손실틸 수 있습니다.

-이 장치를 운반할 때는 지정된 포장재를 사용하십시오. 달리 (dolly) 또는 이와 유사한 이동 장비에 싶고 운반하는 경우, 과도한 진동이 발생하지 않는 유형을 사용하십시오. 과도한 충격과 진동이 발생하면 HDD 가 손상될 수 있습니다.
-전원이 켜진 상태에서는 장치를 이동하지 마십시오.
•장치의 패널 또는 외부 부품을 빼지 마십시오.
-장치를 바닥 또는 기타 표면에 놓을 때는 평평하고 안정된 표면에 놓으십시오.
-진동을 발생시킬 수 있는 다른 기기 근처에 장치를 놓지 마십시오.
-장치를 옮길 때는 항상 전원을 끄십시오.

전원을 끈 후 30 초 동안 대기

전원을 끄 후 잠시 동안은 HDD 내부의 플래터가 계속 회전하면서 HDD 의 헤드가 안전한 위치로 이동합니다. 이 기간 동안 장치는 정상 작동 중일 때보다 충격과 진동에 훨씬 민감합니다. 전원을 끄 후 최소 30 초 동안은 장치에 아주 약한 충격도 가하지 않도록 하십시오. 이 기간이 지나면 하드 디스크가 완전히 정지하므로 장치를 원하는 대로 조작할 수 있습니다.

온도 및 습도 관련 주의 사항

온도와 습도가 지정된 범위에 속하는 장소에서만 장치를 사용하고 보관하십시오. (이 장치의 사양을 완전하게 준수하도록 장치를 사용하십시오.)

HDD 에 오류가 있는 경우

HDD 가 오작동하는 경우에도 위의 모든 주의 사항을 따르십시오. 문제를 진단하고 해결할 때까지 추가적인 피해가 발생하는 것을 막을 수 있습니다.

비영구적인 구성 요소의 교체

HDD 는 정기적으로 교체해야 하는 소모품입니다. 실내 온도에서 작동 시 정상 교체 주기는 2 년 \~ 5 년 입니다.

하지만 이 교체 주기는 일반 지침을 나타내며 해당 부품의 기대 수멍을 보장하지는 않습니다. 부품 교체에 대한 자세한 내용은 대리점에 문의하십시오.

교체 주기에 대한 자세한 내용은 Sony 영업 담당자 나 서비스 담당자에게 문의하십시오.

전원 공급 주의 사항

본 기기가 작동하는 도중에 갑자기 끄면 데이터 손실이 발생할 수 있습니다. 데이터 무결성을 유지하려면 무정전 전원 공급 장치 (UPS) 를 사용하는 것이 좋습니다.

언제나 전원 코드를 분리하거나 차단기를 끄기에 앞서 기기의 On/Standby 버튼을 눌러 기기를 멈추십시오.

USB 장치 주의 사항

자체 전원 공급 USB 장치 (ODS-D77U 등) 에 연결되었을 때 장치를 사용하는 경우, 장치가 켜진 타이밍에 따라 해당 장치가 인식되지 않을 수 있습니다. 이런 경우 USB 장치를 겪다가 다시 켜거나, USB 케이블을 분리했다가 다시 연결하십시오.

본 기기에 UASP(USB 장착 SCSI 프로토콜)를 지원하는 USB 장치가 연결되면 화면 오른쪽 하단에 팔 업창이 표시될 수 있습니다. 이 경우 표시된 지침을 따르고 잠시 USB 장치를 제거했다가 다시 연결합니다.

UASP 를 지원하는 USB 장치는 BOT(Bulk-Only Transport) 을 사용하여 작동됩니다.

사양

일반

사용 전원 100 V \~ 240 V AC 50/60 Hz

소비 전력 235 W

대기 소비 전력

3 W 이하

작동 온도 5℃\~35℃

보관 온도 -20^ +60^

작동 습도 20%\~90%(상대 습도)

보관 습도 5%\~80%

중량 14 kg

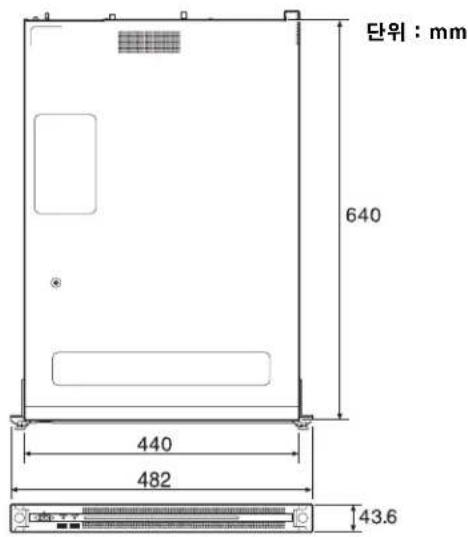

크기 440×43.6×640 mm

(너비/높이/깊이)

단위 : mm 640 440 482 43.6

CPU

프로세서 Intel Core i7 6700TE(2.4 GHz)

메모리 8 GB

SO-DIMM(DDR4)(2)

드라이브 (M.2)

120 GB

드라이브 (HDD)

2.5 인치,500 GB(12)

확장 버스 PCIe Gen2 8Lane(30 W)(2)

입력/출력

LAN RJ-45(2)

1000BASE-T

100BASE-TX

SFP+ (1)

네트워크 카드에 대한 자세한 내용은 다음 사이트를 방문하십시오.

http://www.intel.com/support/go/network/adapter/userguide.htm

2)SFP+ 모듈이 장착된 경우에만 지원됩니다.

USB(앞쪽 패널/뒤쪽 패널)

Super Speed USB(USB 3.0)

타입 A(앞쪽 6,2,뒤쪽 4)

앞쪽:전원 공급 지원

(900 mA/포트)

뒤쪽:오른쪽 아래 포트는 전원 공급

지원(900 mA),나머지3포트는

지원안함

HDMI 타입 A(1)

HDMI 버전.1.4a,

1920×1200 최대 해상도,60 Hz

DisplayPort

DisplayPort(1)

2560×1600 최대 해상도,60 Hz

옵션 액세서리

PWSK-101 옵션 전원 공급 장치

디자인과 사양은 사전 통지 없이 변경될 수 있습니다.

운영 환경에 따라 승인되지 않은 제 3 자가 네트워크를 통해 제품에 액세스할 수 있습니다. 제품을 네트워크에 연결할 때 네트워크가 안전하게 보호되고 있는지 확인하십시오.

주의

-사용 전에는 항상 테스트 기록을 실시하여 정상적으로 기록되는지 확인하십시오.

SONY 는 본체, 기록 매체, 외부 기억장치 시스템, 어떤 형식의 내용을 기록하는 기타 매체 또는 기타 기억장치 시스템의 오류로 인한 손해에 대해서 배상이나 변상에 대한 일체의 책임을 지지 않습니다.

-사용 전에는 항상 정상적으로 작동하는지 확인하십시오.

SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 배상또는 변상하지 않습니다.

-SONY는 이 장치에 의해 발생했거나 제 3 자가 제 기한 어떠한 종류의 보상 청구에 대해서도 책임을 지지 않습니다.

-SONY는 내부 기억장치 시스템, 기록 매체, 외부 기억장치 시스템 또는 기타 매체나 기억장치 시스템에 기록된 데이터의 손실, 복원 또는 복제에 대해 책임을 지지 않습니다.

-SONY는 어떤 상황이든 상관 없이 이 장치와 관련하여 발생할 수 있는 서비스의 해지 또는 중단에 대해 책임을 지지 않습니다.

- Windows 는 미국 및 다른 국가에서 Microsoft Corporation 의 등록 상표입니다.

- Google Chrome 은 Google Inc. 의 상표 또는 등록 상표입니다.

이 문서에 인용한 기타 제품 이름 또는 시스템 이름은 각 소유자의 등록 상표 또는 상표입니다. 또한, ® 또는 ™ 기호는 텍스트에 사용되지 않습니다.

본 제품은 TRON 포럼 (www.tron.org) 에서 부여한 T-License 2.1 에 따라 T-Kernel 2.0 의 소스 코드를 사용합니다.

이 설명서에 포함된 자료는 Sony Corporation 의 재산인 정보로 구성되어 있으며, 이 설명서에 설명된 장비의 구입자만 사용하도록 되어 있습니다.

Sony Corporation 은 Sony Corporation 의 명시적인 서면 승인 없이 본 설명서 부분의 복제 또는 본 설명서에 설명된 장비의 작동이나 유지보수 이외의 목적을 위한 사용을 금지합니다.
