| 製品タイプ | メディアゲートウェイサーバー |
| ブランド | Sony |
| モデル | PWS-100MG1 |
| 寸法（幅 x 高さ x 奥行き） | 440 x 43.6 x 640 mm（1U 形状） |
| 重量 | 14 kg |
| 電源 | 100-240 V AC, 50/60 Hz, 235 W |
| 消費電力（待機時） | ≤ 3 W |
| プロセッサー | Intel Core i7 6700TE (2.4 GHz) |
| メモリ | 8 GB DDR4（SO-DIMM スロット x 2） |
| 内蔵ストレージ | SSD M.2 120 GB + 2.5インチ 500 GB HDD x 12 |
| ネットワーク接続 | 1 x 10 GbE（SFP+ via Intel X520-DA1）、1 x Gigabit Ethernet |
| USB コネクタ | 6 x USB 3.0（前面 2、背面 4） |
| 映像出力 | 1 x HDMI 1.4a（1920x1200）、1 x DisplayPort 1.1a（2560x1600） |
| 対応ドライブ | ODS-D55U, ODS-D77U, PDW-U1/U2, SBAC-US10/20/30/UT100 |
| 主な機能 | 光ディスク、Professional Disc、SxS、HDD へのファイル保存と復元 |
| ソフトウェア | PWA-MGW1（Web ブラウザー管理インターフェース） |
| 動作温度 | 5°C ～ 35°C |
| 動作湿度 | 20% ～ 90% RH |
| オプションの冗長電源 | PWSK-101（電源ユニット増設） |
| メンテナンスと清掃 | 定期的にほこりを取り除く；通電中は移動しない；データ損失防止に無停電電源装置を使用 |
| 安全注意 | 認定技術者による設置；衝撃や振動に注意；取り外す前に必ず電源を切る |
| 交換部品と修理 | HDD、電源、ファンは交換可能；修理についてはソニーのサービス窓口に連絡 |
よくある質問 - PWS-100MG1 SONY
ユーザーの質問 PWS-100MG1 SONY
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード サーバー 無料でPDF形式で！マニュアルを見つける PWS-100MG1 - SONY 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 PWS-100MG1 ブランド SONY.
使用説明書 PWS-100MG1 SONY
電気製品は、安全のための注意事項を守らないと、火災や人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。
OPERATION MANUAL
安全のためのご注意が PWS-100 オペレーションガイド（付属）に記載されていますので、ご使用の前にお読みください。
概要
本機は、メディアゲートウェイソフトウェア PWA-MGW1 を使用して、4K-Live システムでサーバーに収録されたファイルをメディアにアーカイブしたり、メディアに格納したファイルをサーバーにリトリーブするシステムです。オブティカルディスクアーカイブカートリッジ、プロフェッショナルディスク、SxS メモリーカード、およびハードディスクドライブをメディアとして使用できます。
◆ 操作について詳しくは、PWA-MGW1 のヘルプを参照してください。
システム構成と接続
サーバーと本機をイーサネットで接続し、本機の USB 端子にドライブユニットを接続します。
お客様へのお願い
本機のインストールは、ソニーのサービス担当者または サービストレーニングを受けた技術者にご依頼ください。
対応機器
本機が動作を確認している機器を次に示します。
対応ドライブ
ド記のドライブとの動作を確認しています。
ODS ドライブ
•ODS-D55U
- ODS-D77U
プロフェッショナルディスクドライブ
•PDW-U1
- PDW-U2
SxS メモリーカード USB リーダーライター
•SBAC-US10
•SBAC-US20
•SBAC-US30
•SBAC-UT100
対応 NIC
下記の 10 GbE ネットワークカードとの動作を確認しています。
Intel Ethernet Converged Network Adapter X520-DA1
各部の名称と働き

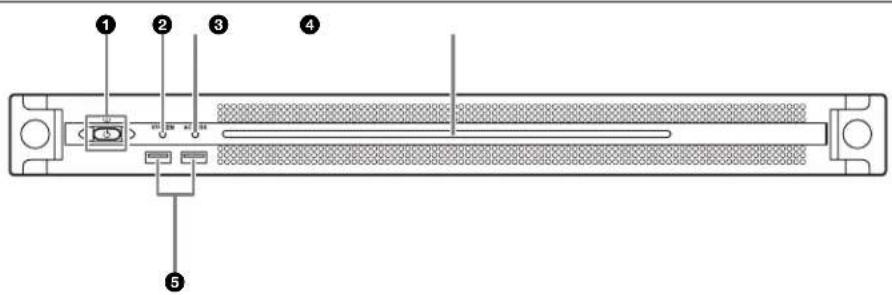

前面
①オン／スタンバイボタンおよびインジケーター
本機のオン / スタンバイを切り換えます。電源コードを接続するとスタンバイ状態になり、インジケーターが赤色に点灯します。スタンバイ状態のときにオン / スタンバイボタンを押すと、本機が起動してオン状態になり、インジケーターが緑色に点灯します。オン状態のときにオン / スタンバイボタンを 2 秒以上長押しすると、スタンバイ状態への移行を開始し、スタンバイ状態になるとインジケーターが赤色に点灯します。オン状態からスタンバイ状態にした後、再度オンにする場合は、インジケーターが赤色に点灯した後 3 秒以上たってからボタンを押してください。電源コードが接続されていないときは、インジケーターが消灯します。
② SYSTEM インジケーター
本機の状態を示します。
綠色点灯：正常動作中
緑色点滅（1 秒周期）：システム起動中またはスタンバイ移行中
オレンジ色点滅（1秒周期）：ワーニング発生
赤色高速点滅（1/4秒周期）：エラー発生
③ACCESS インジケーター
ストレージへのアクセス状態を示します。
消灯：アクセスなし
青色点灯：アクセス中
④フロントパネル LED
Web メニューでの設定によって、点灯 / 消灯します。設定は、メンテナンス画面の [Settings] ページー [001: LINE LED] で行います。
⑤USB 端子（前面）
本機の初期設定をする際に、キーボードやマウスを接続できます。
本書で説明されていない USB 機器については対応していません。
ご注意
- 前面の USB 端子は、両ポートとも給電に対応しています (900 mA)。
- ケーブルは、SuperSpeed USB ケーブルをご使用ください。

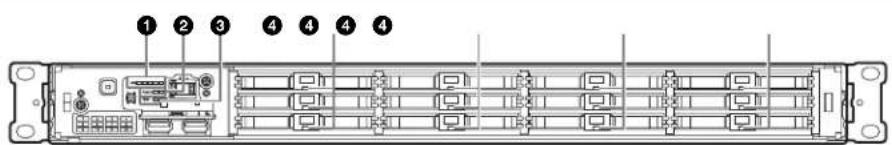

前面（パネルを外した場合）
SYSTEM インジケーターや Web メニューの表示でエラーが通知された場合に、パネルを外してハードウェア各部のステータスを確認することができます。
パネルを外すには、前面パネル左右のネジをゆるめ、手前に引きます。
①FAN インジケーター
ファンのいずれかに障害が発生した場合に、対応するインジケーターが赤く点灯します。
②POWER インジケーター
AC 電源ユニットのどちらかに故障が検出された場合に、対応するインジケーターが赤く点灯します。
③TEMP インジケーター
本機内部温度の異常上昇を検出した場合に赤く点灯します。
④HDD ステータスインジケーター
HDD にワーニングが発生した場合に赤く点灯します。該当の HDD の故障を検出した場合、HDD がスリープ状態の場合、HDD が存在しない場合は消灯します。

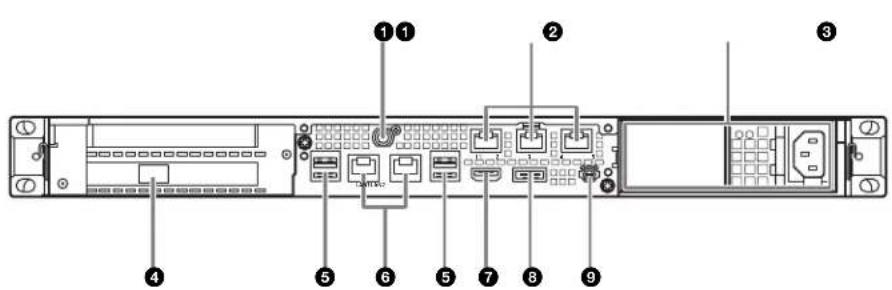

背面
②Remote 端子（1/2、3/4、5）
本システムでは使用しません。
③AC 電源ユニット
電源コードを挿入して、電源コンセントに接続します。 工場出荷時は、AC 電源ユニットが 1 つ装着されています。 別売の電源ユニットを追加装着することによって、電源を二重化することができます。信頼性が要求されるシステムで本機を使用するとき、一方の電源ユニットが故障しても運用の継続が可能です。
◆ 電源ユニットの追加または交換については、ソニーのサービス担当者または営業担当者にご連絡ください。
④SFP+ スロット
SFP+ モジュールを装着します。
⑤USB 端子（背面）
USB ケーブルでドライブユニットに接続します。 本書で説明されていない USB 機器については対応していません。
⑥LAN 端子
ギガビットイーサネットに接続します。
⑦HDMI 端子
HDMI ケーブルでディスプレイに接続します。 HDMI ケーブルは、下記の規格に適合したケーブルをご使用ください。
• High Speed HDMI Cable (Premium High Speed HDMI Cable)
⑧DisplayPort 端子
DisplayPort - DVI 変換ケーブルまたは DisplayPort - HDMI 変換ケーブルでディスプレイに接続します。 変換ケーブルは、アクティブタイプのケーブルを使用してください。
ご注意
DisplayPort ケーブルは、下記の規格に適合したケーブルをご使用ください。
- DP v1.2a (準拠)
⑨アース端子
アースを接続します。
ご注意
- 背面の 4 つの USB 端子のうち、右下のポートのみ給電に対応しています（900 mA）。他の 3 ポートは給電非対応ですので、USB 端子からの電力供給が不要な USB 機器を接続してください。
- ケーブルは、SuperSpeed USB ケーブルをご使用ください。
準備
初期設定
本機を使用する前に、本機内の Windows の設定を行います。設定方法については、標準的な Windows 8 の操作方法に準じます。
ご注意
本機を再起動する場合は、Windows の再起動ではなく、いったんシャットダウンさせてから、前面のオン / スタンバイボタンを再度オンにしてください。
1 前面の USB 端子にキーボードとマウスを接続し、背面の DisplayPort 端子または HDMI 端子にディスプレイを接続する。
2 本体のオン / スタンバイボタンをオンにする。
3 Windows のログイン画面が表示されたら、ユーザー名には「mgw」パスワードには「mgw」と入力し、ログインする。
ネットワークを設定する
1 本機背面の LAN 端子に LAN ケーブルを接続し、ネッワークに接続する。
2 コントロールパネルの [Network and Internet] - [View network status and tasks] をクリックする。
3 [Connections] で LAN ケーブルを接続しているデバイスをクリックする。
4 [Properties] ボタンをクリックする。
5 [Internet Protocol Version 4 (TCP/IPv4)] を選択して、[Properties] ボタンをクリックする。
6 IP アドレスなどの設定を変更する。
7 DNS、WINS などの設定を行う場合は、[Advanced] ボタンをクリックする。
8 設定が完了したら、[OK] ボタンをクリックする。
日時を設定する
1 コントロールパネルの [Clock, Language, and Region] で [Date and Time] - [Set the time and date] を選択する。
2 [Date and Time] タブの [Change time zone] をクリックして、タイムゾーンを選択する。
3 [Date and Time] タブの [Change date and time] をクリックして、日付と時刻を設定する。
4 [Internet Time] タブの [Change settings] ボタンをクリックする。
5 NTP サーバーを設定し、[Update Now] ボタンをクリックする。
6 定期的に NTP サーバーで時刻を補正する場合は、[Synchronize with an Internet time server] をチェックする。
サインアウトする
設定が完了したら、Windows からサインアウトします。
1 マウスカーソルを画面の右上に移動してチャームを表示し、[Start]をクリックする。
2 画面右上のアカウント名をクリックし、[Sign out]をクリックする。
アプリケーションの起動と終了
PWA-MGW1 を起動する
1 本機の電源をオンにする。
2 Google Chrome を起動する。
3 アドレス欄に URL 「localhost:8080」を指定してアクセスする。
ログイン画面が表示されない場合
[Settings] - [Show advanced settings...] - [Reset browser settings] を実行してください。
4 User ID と Password を入力してログインする。
ご注意
- PWA-MGW1 はスリープ機能に対応していません。動作中はスリープ状態にならないようにしてください。
- ヘルプの表示言語（英語 / 日本語 / 中国語）を切り換えるに
は、Google Chrome の設定を変更します。
- [Language and input settings...] で、表示したい言語の
優先度を上げてください（ドラッグ＆ドロップ操作）。
PWA-MGW1 を終了する
1 Google Chrome を終了する。
Google Chrome を終了しても、PWA-MGW1 は停止しません。
PWA-MGW1 を停止する場合は、設定画面の
Maintenance ページで [Terminate] ボタンをクリック
してください。
アプリケーションの設定
アプリケーションを起動し、本システムに必要な設定を行います。
◆ 設定方法については、PWA-MGW1 のヘルプを参照してください。
システムの設定
Web メニューのメンテナンス画面で、本システムの設定を行います。
◆ メンテナンス画面の操作については、「メンテナンスアプリケーションの操作」（7 ページ）を参照してください。
メンテナンスアプリケーションの操作
システム管理者向けメンテナンスアプリケーション (Maintenance Web Application) の操作については、本機にログオンしてデスクトップ上にあるショートカットを聞いてマニュアルを参照してください。
使用上のご注意
HDD 内蔵機器に対する注意事項
本機には、ハードディスクドライブ（以下 HDD と称する）が搭載されています。HDD は精密部品であり、衝撃・振動・静電気・温度・湿度が原因で故障したり、HDD 内のデータが破損する恐れがあります。本機を設置・使用するときは、以下の注意事項をよくお読みのうえ、慎重に取り扱ってください。
衝撃・振動を与えない
衝撃・振動が加わると HDD が故障あるいは HDD 内のデータが破損される恐れがあります。
- 本機を輸送する場合は、指定の梱包材料で梱包してください。台車などで搬送する場合は、振動の少ない台車を使用してください。過度な衝撃・振動が加わると HDD が故障するおそれがあります。
- 通電中は本機を移動しないでください。
- 本機の外装を取り外さないでください。
- 本機を床などに置くときは、水平で安定した場所に置いてください。
- 振動を発生する機器の近くには置かないでください。
- 本機を車載する場合、走行中は電源をオフにしてください。
電源オフ後 30 秒間は作業しない
電源をオフにした後もしばらくの間は、HDD内のディスクは慣性で回転しており、ヘッドは不安定な状態にあります。この期間は、通電中以上に衝撃・振動に弱い状態です。電源オフ後、最低30秒間は軽い衝撃も与えないようにご注意ください。30秒以上経過すれば、（ディスクが静止するので）作業を開始できます。
温度・湿度に関するご注意
適正範囲内の温度・湿度のある場所で、保管・使用してください。（仕様を守ってお使いください。）
HDD に不良症状が現れた場合
万一、本機の HDD が故障した（不良症状が現れた）と思われる場合でも、本機の取り扱いは、上記と同様に行ってください。不良内容の確認や不良解析を行うまでの損傷の拡大を防ぎます。
有寿命部品の交換
HDD は有寿命部品として定期的な交換が必要です。常温でのご使用の場合、2～5年を目安に交換することを推奨します。ただし、交換時期は目安であり、部品の寿命を保証
するものではありません。交換の際はお買い上げ店にご相談ください。
交換時期については、ソニーのサービス担当者または営業担当者にご確認ください。
電源に関する注意事項
本機が動作中に突然電源が切れた場合、データが壊れる可能性があります。データ保護のため、UPS（無停電電源装置）のご使用をお勧めします。
また、電源コードを抜く場合やブレーカーを落とす場合は、必ず事前に本機のオン／スタンバイボタンを押して本機の動作を停止させてください。
USB デバイスに関する注意事項
自給電タイプの USB デバイス（ODS-D77U など）を接続して使用する場合、デバイスの電源がオンになるタイミングによっては、そのデバイスを認識できない場合があります。その場合は USB デバイスの電源を入れ直すか、USB ケーブルを抜いて接続し直してください。
本機に UASP (USB Attached SCSI Protocol) 対応の USB デバイスを接続した場合、画面右下にポップアップが表示されることがあります。その場合は、表示された指示に従い、一度 USB デバイスを取り外してから接続し直してください。
UASP 対応の USB デバイスは、BOT（Bulk-Only Transport）で動作します。
仕様
一般
電源 AC 100 V \~ 240 V 50/60 Hz
消費電力 235 W
待機電力 3 W 以下
使用温度 5 ℃ \~ 35 ℃
保存温度 -20 ℃ \~ +60 ℃
プロセッサー Intel Core i7 6700TE (2.4 GHz)
メモリ 8 GBytes
SO-DIMM (DDR4) (2)
ドライブ (M.2) 120 GBytes
ドライブ (HDD)
2.5 インチ、500 GBytes、12 台
拡張バス PCIe Gen2 8Lane (30W) (2)
入出力
LAN RJ-45 (2)
1000BASE-T
100BASE-TX
SFP+ (1)
10GBASE-SR/LR (Add-in Card) ^1) ^2)
1)本機に接続されているネットワークカード
- Intel Ethernet Converged Network Adapter X520-DA1 ネットワークカードの情報については、以下のサイトを参照してください。 http://www.intel.com/support/go/network/adapter/userguide.htm
2)SFP+ モジュール装着時のみ利用できます。
USB（前面 / 背面）
Super Speed USB (USB 3.0) Type A
(6、うち前面 2、背面 4)
前面：給電対応（各 900 mA）
背面：右下のポートのみ給電対応
(900 mA)、他 3 ポートは給電非対応
HDMI Type A (1)
HDMI Ver. 1.4a,
最大解像度 1920 × 1200、60 Hz
DisplayPort DisplayPort (1)
DisplayPort Ver. 1.1a,
最大解像度 2560 × 1600、60 Hz
別売アクセサリ
オプショナルパワーサプライ PWSK-101
仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。
使用環境によってはネットワーク上の意図せぬ第三者から製品にアクセスされる可能性があります。本機をネットワークに接続する際には、セキュアなネットワークであることをご確認の上ご使用ください。
- 必ず事前に記録テストを行い、正常に記録されていることを確認してください。本機や記録メディア、外部ストレージなどを使用中、万一これらの不具合により記録されなかった場合の記録内容の補償については、ご容赦ください。
- お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
- 本製品を使用したことによるお客様、または第三者からのいかなる請求についても、当社は一切の責任を負いかねます。
- 本機内、記録メディア、外部のストレージ等に記録されたデータの損失、修復、複製の責任は負いかねます。
- 諸事情による本製品に関連するサービスの停止、中断について、一切の責任を負いかねます。
- Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標です。
- Google Chrome は Google Inc. の商標または登録商標です。その他、本書に記載されているシステム名、製品名、会社名は一般に各開発メーカーの登録商標または商標です。なお、本文中では、®、™ マークは明記していません。
本製品は、トロンフォーラム（www.tron.org）の
T-License 2.1 に基づき T-Kernel 2.0 ソースコードを利用しています。
