使用説明書 PWS-110PR1 SONY

電気製品は、安全のための注意事項を守らないと、火災や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

OPERATION MANUAL

安全のためのご注意が PWS-100 PWS-110 オペレーションガイド（付属）に記載されていますので、ご使用の前にお読みください。

概要

本機は、プロダクションコントロールソフトウェア

PWA-PRC1 を使用して、マルチポート AV ストレージュ

ニット PWS-4500/PWS-4400 やベースハンドプロセッサー

ユニット BPU4800 を制御し、ライブ映像のスロー再生やク

リップ / プレイリスト管理を行うシステムです。

本機に USB コントロールデバイス PWSK-4403 を接続し、

各種ボタンやフェーダーレバー、ジョグダイヤルを使用し

て操作します。

ディスプレイに表示される映像を確認しながら、スロー再

生の速度コントロール、画像の検索、マーク位置への

キューアップ、カットアウト編集などが可能です。また、

作成したクリップを一覧から選択して再生やコピーを行っ

たり、プレイリストに登録してハイライト編集を行うこと

ができます。

◆ 操作について詳しくは、PWA-PRC1 のユーザーガイドを参照してください。

必要な機器

本機を使用するためには、以下の機器が必要です。

- マルチポート AV ストレージユニット PWS-4500/PWS-

4400 またはベースハンドプロセッサーユニット BPU4800

- USB コントロールデバイス PWSK-4403

システム構成と接続

PWS-4500/PWS-4400/BPU4800 と本機の SDI 端子、LAN

端子を接続し、本機の USB 端子に PWSK-4403 を接続します。

お客様へのお願い

本機のインストールは、ソニーのサービス担当者または

サービストレーニングを受けた技術者にご依頼ください。

各部の名称と働き

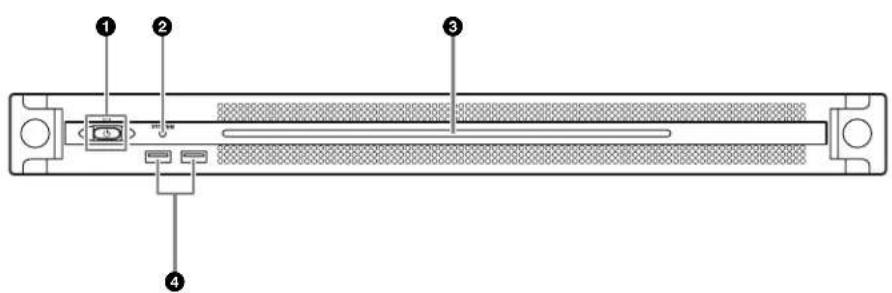

前面

①オン / スタンバイボタンおよびインジケーター

本機のオン / スタンバイを切り換えます。電源コードを接続するとスタンバイ状態になり、インジケーターが赤色に点灯します。スタンバイ状態のときにオン / スタンバイボタンを押すと、本機が起動してオン状態になり、インジケーターが緑色に点灯します。オン状態のときにオン / スタンバイボタンを 2 秒以上長押しすると、スタンバイ状態への移行を開始し、スタンバイ状態になるとインジケーターが赤色に点灯します。オン状態からスタンバイ状態にした後、再度オンにする場合は、インジケーターが赤色に点灯した後 3 秒以上たってからボタンを押してください。電源コードが接続されていないときは、インジケーターが消灯します。

② SYSTEM インジケーター

本機の状態を示します。

綠色点灯：正常動作中

緑色点滅（1 秒周期）：システム起動中またはスタンバイ移行中

オレンジ色点滅（1秒周期）：ワーニング発生

赤色高速点滅（1/4秒周期）：エラー発生

③フロントパネル LED

Web メニューでの設定によって、点灯 / 消灯します。設定は、メンテナンス画面の [Settings] ページー [001: LINE LED] で行います。

④USB 端子（前面）

本機の初期設定をする際に、キーボードやマウスを接続できます。

本書で説明されていない USB 機器については対応していません。

ご注意

- 前面の USB 端子は、両ポートとも給電に対応しています (900 mA)。

- ケーブルは、SuperSpeed USB ケーブルをご使用ください。

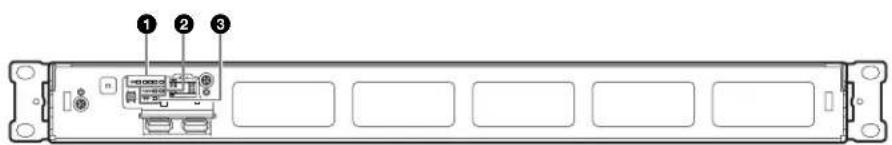

前面（パネルを外した場合）

SYSTEM インジケーターや Web メニューの表示でエラーが通知された場合に、パネルを外してハードウェア各部のステータスを確認することができます。

パネルを外すには、前面パネル左右のネジをゆるめ、手前に引きます。

ファンのいずれかに障害が発生した場合に、対応するインジケーターが赤く点灯します。

②POWER インジケーター

AC 電源ユニットのどちらかに故障が検出された場合に、対応するインジケーターが赤く点灯します。

③TEMP インジケーター

本機内部温度の異常上昇を検出した場合に赤く点灯します。

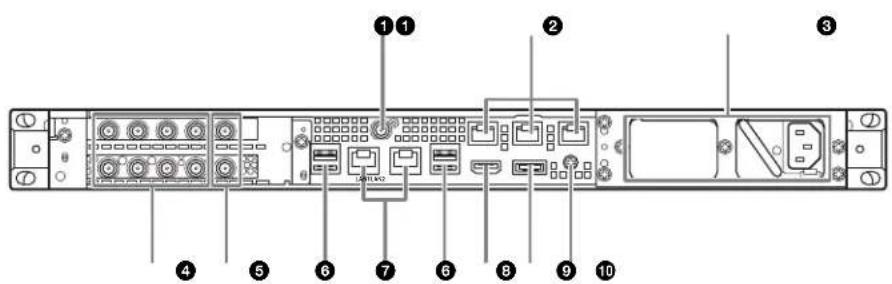

背面

② Remote 端子（1/2、3/4、5）

本システムでは使用しません。

③AC 電源ユニット

電源コードを挿入して、電源コンセントに接続します。 工場出荷時は、AC 電源ユニットが 1 つ装着されています。 別売の電源ユニットを追加装着することによって、電源を二重化することができます。信頼性が要求されるシステムで本機を使用するとき、一方の電源ユニットが故障しても運用の継続が可能です。

◆ 電源ユニットの追加または交換については、ソニーのサービス担当者または営業担当者にご連絡ください。

④SDI (1 \~ 4) 端子

左から SDI 1 端子～ SDI 4 端子の順になります。 SDI ケーブルで PWS-4500/PWS-4400/BPU4800 と接続し、 SDI 信号の入力を行います。

⑤REF IN 端子

本システムでは使用しません。

⑥USB 端子（背面）

USB ケーブルで PWSK-4403 に接続します。

ご注意

- 背面の 4 つの USB 端子のうち、右下のポートのみ給電に対応しています（900 mA）。他の 3 ポートは給電非対応ですので、USB 端子からの電力供給が不要な USB 機器を接続してください。 - ケーブルは、SuperSpeed USB ケーブルをご使用ください。

⑦LAN 端子

ギガビットイーサネットに接続します。

⑧HDMI 端子

HDMI ケーブルでディスプレイに接続します。 HDMI ケーブルは、下記の規格に適合したケーブルをご使用ください。 • High Speed HDMI Cable (Premium High Speed HDMI Cable)

⑨DisplayPort 端子

DisplayPort - DVI 変換ケーブルまたは DisplayPort - HDMI 変換ケーブルでディスプレイに接続します。 変換ケーブルは、アクティブタイプのケーブルを使用してください。

ご注意

DisplayPort ケーブルは、下記の規格に適合したケーブルをご使用ください。 - DP v1.2a (準拠)

⑩アース端子

アースを接続します。

準備

初期設定

本機を使用する前に、本機内の Windows の設定を行います。設定方法については、標準的な Windows の操作方法に準じます。

ご注意

本機を再起動する場合は、Windows の再起動ではなく、いったんシャットダウンさせてから、前面のオン / スタンバイボタンを再度オンにしてください。

1 前面の USB 端子にキーボードとマウスを接続し、背面の DisplayPort 端子または HDMI 端子にディスプレイを接続する。
2 本体のオン / スタンバイボタンをオンにする。
3 Windows のログイン画面が表示されたら、ユーザー名には「prc」パスワードには「prc」と入力する。
4 パスワードの再設定画面が表示されたら、新しいパスワードを設定し、ログインする。

ネットワークを設定する

1 本機背面の LAN 端子に LAN ケーブルを接続し、ネットワークに接続する。
2 コントロールバネルの [Network and Internet] - [View network status and tasks] をクリックする。
3 [Connections] で LAN ケーブルを接続しているデバイスをクリックする。
4 [Properties] ボタンをクリックする。
5 [Internet Protocol Version 4 (TCP/IPv4)] を選択して、[Properties] ボタンをクリックする。
6 IP アドレスなどの設定を変更する。
7 DNS、WINS などの設定を行う場合は、[Advanced] ボタンをクリックする。
8 設定が完了したら、[OK] ボタンをクリックする。

日時を設定する

1 コントロールパネルの [Clock, Language, and Region] で [Date and Time] - [Set the time and date] を選択する。
2 [Date and Time] タブの [Change time zone] をクリックして、タイムゾーンを選択する。
3 [Date and Time] タブの [Change date and time] をクリックして、日付と時刻を設定する。
4 [Internet Time] タブの [Change settings] ボタンをクリックする。
5 NTP サーバーを設定し、[Update Now] ボタンをクリックする。
6 定期的に NTP サーバーで時刻を補正する場合は、[Synchronize with an Internet time server] をチェックする。

サインアウトする

設定が完了したら、Windows からサインアウトします。

1 マウスカーソルを画面の右上に移動してチャームを表示し、[Start]をクリックする。
2 画面右上のアカウント名をクリックし、[Sign out]をクリックする。

PWS-4500/PWS-4400/ BPU4800 の設定

PWS-4500/PWS-4400/BPU4800 で各ポートの入力 / 出力を設定します。

◆ 設定方法については、PWA-PRC1 のインストレーションガイドおよび PWS-4500/PWS-4400/BPU4800 のオペレーションマニュアルを参照してください。

PWA-MGW1 の設定

アーカイブを行うためには、メディアゲートウェイソフトウェア PWA-MGW1 での設定が必要です。

◆ 設定方法については、PWA-PRC1 のインストレーションガイドおよび PWA-MGW1 のヘルプを参照してください。

アプリケーションの起動と終了

PWA-PRC1 を起動する

◆ アプリケーションの起動について詳しくは、PWA-PRC1 のユーザーガイドを参照してください。

1 本機と接続した PWSK-4403、および PWS-4500/PWS-4400/BPU4800 の電源を入れ、本機の電源をオンにする。

2 スタート画面の「PWA-PRC1」をクリックするか、またはデスクトップ上の「PWA-PRC1」アイコンをダブルクリックする。

PWA-PRC1 を終了する

◆ アプリケーションの終了方法については、PWA-PRC1 のユーザーガイドを参照してください。

アプリケーションの設定

アプリケーションを起動し、本システムに必要な設定を行います。

◆ 設定方法については、PWA-PRC1 のユーザーガイドの「設定」を参照してください。

システムの設定

Web メニューのメンテナンス画面で、本システムの設定を行います。

◆ メンテナンス画面の操作については、「メンテナンスアプリケーションの操作」（7 ページ）を参照してください。

メンテナンスアプリケーションの操作

システム管理者向けメンテナンスアプリケーション（Maintenance Web Application）の操作については、本機にログオンしてデスクトップ上にあるショートカットを聞いてマニュアルを参照してください。

使用上のご注意

電源に関する注意事項

本機が動作中に突然電源が切れた場合、データが壊れる可能性があります。データ保護のため、UPS（無停電電源装置）のご使用をお勧めします。

また、電源コードを抜く場合やブレーカーを落とす場合は、必ず事前に本機のオン / スタンバイボタンを押して本機の動作を停止させてください。

USB デバイスに関する注意事項

本機は、UASP（USB Attached SCSI Protocol）に対応していません。

仕様

一般

電源 AC 100 V \~ 240 V 50/60 Hz

消費電力 235 W

待機電力 3 W 以下

使用温度 5 ℃ \~ 35 ℃

保存温度 -20 ℃ \~ +60 ℃

外形寸法 440 × 43.6 × 507 mm（幅 / 高さ / 奥行き）

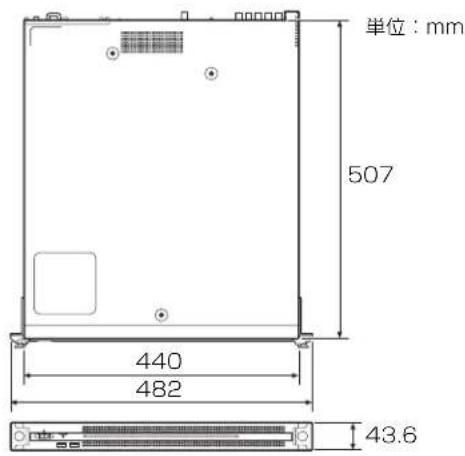

单位：mm 507 440 482 43.6

CPU

プロセッサー Intel Core i7 6700TE (2.4 GHz)

メモリ 8 GBytes

SO-DIMM (DDR4) (2)

ドライブ (M.2) 120 GBytes

拡張バス PCIe Gen2 8Lane (30W) (2)

入出力

LAN RJ-45 (2)

1000BASE-T

100BASE-TX

USB（前面 / 背面）

Super Speed USB (USB 3.0) Type A

(6、うち前面 2、背面 4)

前面：給電対応（各 900 mA）

背面：右下のポートのみ給電対応

(900 mA)、他 3 ポートは給電非対応

HDMI Type A (1)

HDMI Ver. 1.4a,

最大解像度 1920 × 1200、60 Hz

DisplayPort DisplayPort (1)

DisplayPort Ver. 1.1a,

最大解像度 2560 × 1600、60 Hz

REF IN BNC (2)

SMPTE ST 318 準拠 HD 3 値シンク

(0.6Vp-p/75Ω/同期負) または SD ブ

ラックバースト / コンポジットシンク

(0.286Vp-p/75Ω/同期負)

SDI 1 \~ 4

BNC (8)

HD : SMPTE ST 292-1 準拠

SD: SMPTE ST 259 準拠

付属品

オペレーションマニュアル（本書）(1)

オペレーションガイド (1)

ラックマウント用ネジ (4)

別売アクセサリ

オプショナルパワーサプライ PWSK-101

仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

使用環境によってはネットワーク上の意図せぬ第三者から製品にアクセスされる可能性があります。本機をネットワークに接続する際には、セキュアなネットワークであることをご確認の上ご使用ください。

• 必ず事前に記録テストを行い、正常に記録されていることを確認してください。本機や記録メディア、外部ストレージなどを使用中、万一これらの不具合により記録されなかった場合の記録内容の補償については、ご容赦ください。
• お使いになる前に、必ず動作確認を行ってください。 故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
• 本製品を使用したことによるお客様、または第三者からのいかなる請求についても、当社は一切の責任を負いかねます。
• 本機内、記録メディア、外部のストレージ等に記録されたデータの損失、修復、複製の責任は負いかねます。
• 諮事情による本製品に関連するサービスの停止、中断について、一切の責任を負いかねます。

- Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標です。

その他、本書に記載されているシステム名、製品名、会社名は一般に各開発メーカーの登録商標または商標です。なお、本文中では、®、™ マークは明記していません。

本製品は、トロンフォーラム（www.tron.org）の

T-License 2.1 に基づき T-Kernel 2.0 ソースコードを利用しています。
