Überblick

Das PWS-110PR1 ist ein System zur Steuerung einer PWS-4500/PWS-4400 Multi Port AV Storage Unit oder einer BPU4800 Baseband Processor Unit mit der PWA-PRC1 Production Control Software zur Durchführung von Funktionen wie der Steuerung der Zeitlupenwiedergabe von Live-Videos und der Verwaltung von Clips und Wiedergabelisten. Das Gerät wird mit einem PWSK-4403 USB Control Device verbunden, um den Betrieb mithilfe von Tasten, Fader-Hebeln und Jog-Rad zu steuern. Es kann die Zeitlupen-Wiedergabegeschwindigkeit steuern, nach Videobildern suchen, zu markierten Positionen vorspulen, Ausschnittsbearbeitungen durchführen und andere Funktionen steuern, während das Video auf einem Monitor angezeigt und überwacht wird. Außerdem können erstellte Clips zur Wiedergabe und zum Kopieren aus einer Liste ausgewählt werden sowie zur Registrierung in einer Wiedergabeliste zum Bearbeiten der Highlights.

Einzelheiten zur Bedienung siehe Benutzerhandbuch zum PWA-PRCI.

Erforderliche Geräte

Zum Betrieb des Geräts sind folgende Geräte erforderlich.

• PWS-4500/PWS-4400 Multi Port AV Storage Unit oder BPU4800 Baseband Processor Unit
  • PWSK-4403 USB Control Device

Anschließen und Konfigurieren des Systems

Die SDI-Anschlüsse und ein LAN-Anschluss des Geräts werden mit einem PWS-4500/PWS-4400/BPU4800 verbunden, ein PWSK-4403 wird mit einem USB-Anschluss des Geräts verbunden.

Hinweis für Kunden

Die Installation des Geräts sollte von Sony-Kundendienstmitarbeitern oder entsprechend geschulten Technikern durchgeführt werden.

Name und Funktion der Teile

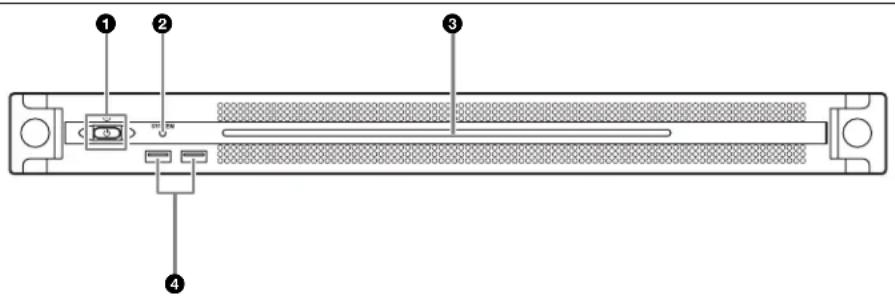

Vorderansicht

①Taste und LED Ein/Bereitschaft

Schaltet das Gerät ein- und aus (Bereitschaftsmodus). Wenn das Netzkabel angeschlossen wird, wird das Gerät in den Bereitschaftsmodus versetzt, und die LED leuchtet rot. Wenn im Bereitschaftsmodus die Taste Ein/Bereitschaft gedrückt wird, wird das Gerät eingeschaltet und die LED leuchtet grün. Wenn die Taste Ein/Bereitschaft zwei Sekunden lang gedrückt wird, wird das Gerät in den Bereitschaftsmodus versetzt, und die LED leuchtet rot. Wenn die LED rot leuchtet und Sie das Gerät wieder einschalten möchten, halten Sie die Taste Ein/Bereitschaft drei Sekunden oder länger gedrückt. Die LED erlischt, wenn das Netzkabel vom Gerät getrennt wird.

② SYSTEM-LED

Gibt den Status des Gerätes an.

Grün: Normaler Betrieb

Grünes Blinken (einmal pro Sekunde): System wird gestartet oder wechselt in den Bereitschaftsmodus.

Oranges Blinken (einmal pro Sekunde): Eine

Warnmeldung wurde ausgegeben.

Schnelles rotes Blinken (viermal pro Sekunde): Ein Fehler ist aufgetreten.

③LED auf der Frontblende

Leuchtet entsprechend den Einstellungen in der Webanwendung. Die LED wird mithilfe der Einstellung [001: LINE LED] auf der Seite [Settings] des Bildschirms Maintenance konfiguriert.

④USB-Anschlüsse (Frontblende)

Zum Anschließen einer Tastatur und einer Maus zum Initialisieren des Geräts.

USB-Geräte, die im vorliegenden Dokument nicht beschrieben werden, werden nicht unterstützt.

Hinweise

- Beide USB-Anschlüsse an der Frontblende unterstützen die Stromversorgung (900 mA).

- Verwenden Sie SuperSpeed-USB-Kabel.

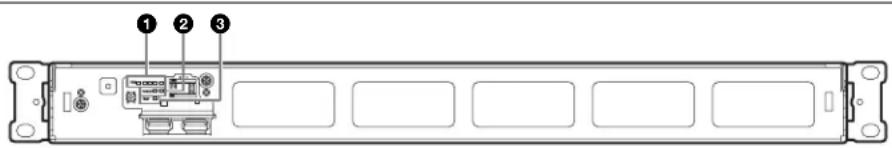

Vorderansicht (mit abgenommener Blende)

Wenn die SYSTEM-LED oder die Webanwendung einen Fehler anzeigt, können Sie die Frontblende abnehmen, um den Status der Hardwarekomponenten zu überprüfen.

Lösen Sie zum Entfernen der Frontblende die Schrauben auf der linken und rechten Seite und ziehen Sie die Blende nach vorn ab.

Bei einer Fehlfunktion eines Lüfters leuchtet die entsprechende LED rot.

② POWER-LEDs

Bei einer Fehlfunktion eines Netzteils leuchtet die entsprechende LED rot.

③TEMP-LED

Wenn im Gerät eine ungewöhnlich hohe Temperatur erkannt wird, leuchtet die Anzeige rot.

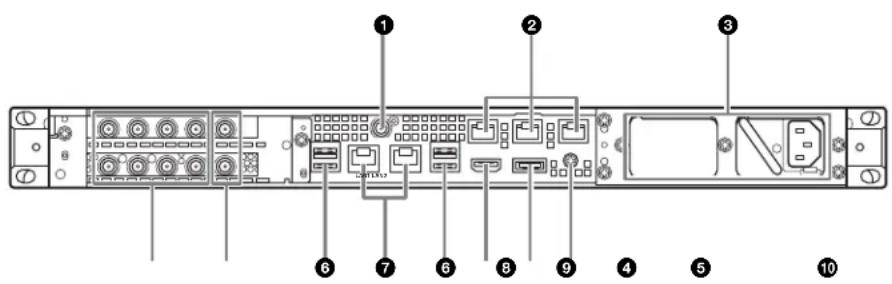

Rückansicht

① SYSTEM TC-Anschluss

Wird von diesem System nicht verwendet.

②Remote-Anschlüsse (1/2, 3/4, 5)

Wird von diesem System nicht verwendet.

③Netzteile

Schließen Sie hier die Netzkabel an und verbinden diese mit Steckdosen.

Werkseitig ist nur ein Netzteil installiert.

Optional kann ein zweites Netzteil installiert werden, wenn eine redundante Stromversorgung gewünscht ist. Bei der Verwendung in Systemen, die eine hohe

Zuverlässigkeit erfordern, kann das Gerät durch eine redundante Stromversorgung auch dann weiterbenutzt werden, wenn ein Netzteil ausgefallen ist.

Ausführliche Informationen zum Installieren oder Austauschen eines Netzteils erhalten Sie von Ihrem örtlichen Sony-Vertreter oder Kundendienst.

④SDI-Anschlüsse (1 bis 4)

Die Anschlüsse SDI1 bis SDI4 sind von links nach rechts nummeriert.

Um SDI-Signale zuzuführen, schließen Sie ein PWS-4500/PWS-4400/BPU4800 mithilfe eines SDI-Kabels an.

⑤REF IN-Anschlüsse

Wird von diesem System nicht verwendet.

⑥USB-Anschlüsse (Rückseite)

Mittels eines USB-Kabels mit einem PWSK-4403 verbinden.

Hinweise

• Von den vier USB-Anschlüssen auf der Geräterückseite unterstützt nur der untere rechte Anschluss die Stromversorgung (900 mA). Die anderen drei Anschlüsse unterstützen keine Stromversorgung und sollten verwendet werden, um USB-Geräte anzuschließen, die keine vom USB-Anschluss gelieferte Stromversorgung benötigen.
• Verwenden Sie SuperSpeed-USB-Kabel.

⑦LAN-Anschlüsse

Mit einem Gigabit-Ethernet-Netzwerk verbinden.

⑧HDMI-Anschluss

Mittels eines HDMI-Kabels mit einem Monitor verbinden. Verwenden Sie ein HDMI-Kabel, das dem folgenden Standard entspricht:

• High Speed HDMI-Kabel (Premium High Speed HDMI-Kabel)

⑨DisplayPort-Anschluss

Mittels eines DisplayPort-DVI-Konvertierungskabels oder eines DisplayPort-HDMI-Konvertierungskabels mit einem Monitor verbinden.

Verwenden Sie aktive Konvertierungskabel.

Hinweis

Verwenden Sie ein DisplayPort-Kabel, das dem folgenden Standard entspricht:

- DP v1.2a (konform)

10 Masseanschluss

Mit der Masse verbinden.

Einrichtung

Anfangseinstellungen

Bevor Sie das Gerät verwenden, konfigurieren Sie die Windows-Einstellungen im Gerät. Die nachfolgende Beschreibung erläutert die Standardeinstellungen unter Windows.

Hinweis

Um einen Neustart des Geräts durchzuführen, fahren Sie es zunächst herunter. Drücken Sie dann erneut die Taste Ein/Bereitschaft an der Frontblende, ohne Windows erneut zu starten.

1 Verbinden Sie eine Tastatur und eine Maus mit den USB-Anschlüssen an der Frontblende. Verbinden Sie einen Monitor mit dem DisplayPort- oder HDMI-Anschluss an der Rückseite.
2 Drücken Sie die Taste Ein/Bereitschaft.
3 Wenn der Windows-Anmeldebildschirm angezeigt wird, geben Sie den Benutzernamen „prc“ und das Kennwort „prc“ ein.
4 Wenn der Bildschirm zum Einrichten des Kennworts erscheint, setzen Sie ein neues Kennwort und melden Sie sich an.

Konfigurieren des Netzwerks

1 Verbinden Sie den LAN-Anschluss an der Rückseite des Geräts über ein LAN-Kabel mit dem Netzwerk.
2 Klicken Sie in der Systemsteuerung unter [Network and Internet] auf [View network status and tasks].
3 Klicken Sie unter [Connections] auf das über das LAN-Kabel angeschlossene Gerät.
4 Klicken Sie auf die Schaltfläche [Properties].
5 Wählen Sie [Internet Protocol Version 4 (TCP/IPv4)] aus und klicken Sie auf die Schaltfläche [Properties].
6 Ändern Sie die IP-Adresse und andere Einstellungen.
7 Klicken Sie auf die Schaltfläche [Advanced], um DNS, WINS und weitere Einstellungen zu konfigurieren.
8 Klicken Sie abschließend auf die Schaltfläche [OK].

Einstellen von Datum und Uhrzeit

1 Wählen Sie im Systemsteuerungsbereich [Clock, Language, and Region] unter [Date and Time] die Einstellung [Set the time and date] aus.
2 Klicken Sie auf der Registerkarte [Date and Time] auf [Change time zone] und wählen Sie die Zeitzone aus.
3 Klicken Sie auf der Registerkarte [Date and Time] auf [Change time zone] und wählen Sie die Zeitzone aus.
4 Klicken Sie auf der Registerkarte [Internet Time] auf die Schaltfläche [Change settings].
5 Geben Sie einen NTP-Server an und klicken Sie dann auf die Schaltfläche [Update Now].
6 Aktivieren Sie das Kontrollkästchen [Synchronize with an Internet time server], um die Uhr regelmäßig mithilfe des NTP-Servers einzustellen.

Abmelden

Melden Sie sich abschließend von Windows ab.

1 Bewegen Sie den Mauszeiger auf die obere rechte Ecke des Bildschirms, um die Charms-Leiste anzuzeigen und klicken Sie dann auf [Start].
2 Klicken Sie oben rechts auf dem Bildschirm auf den Kontonamen und dann auf [Sign out].

Einstellungen am PWS-4500/PWS-4400/BPU4800

Konfigurieren Sie die Ein-/Ausgabeanschlusseinstellungen am PWS-4500/PWS-4400/BPU4800.

Einzelheiten zur Konfiguration siehe Installationshandbuch zu PWA-PRC1 und Benutzerhandbuch zum PWS-4500/PWS-4400/BPU4800.

Einstellungen am PWA-MGW1

Konfigurieren Sie die Einstellungen in der Media Gateway-Software PWA-MGW1, um die Archivierung auf Medien zu ermöglichen.

Einzelheiten zur Konfiguration siehe Installationshandbuch zu PWA-PRC1 und Online-Hilfe in PWA-MGW1.

Starten und Beenden der Anwendung

PWA-PRC1 starten

Einzelheiten zum Starten der Anwendung siehe Benutzerhandbuch zu PWA-PRC1.

1 Schalten Sie die mit dem Gerät verbundenen PWSK-4403 und PWS-4500/PWS-4400/BPU4800 ein. Schalten Sie dann das Gerät selbst ein.
2 Klicken Sie auf dem Startbildschirm auf „PWA-PRC1“ oder doppelklicken Sie auf das Desktop-Symbol „PWA-PRC1“.

PWA-PRC1 beenden

Einzelheiten zum Beenden der Anwendung siehe Benutzerhandbuch zu PWA-PRC1.

Anwendungseinstellungen

Starten Sie die Anwendung und konfigurieren Sie die erforderlichen Systemeinstellungen.

Einzelheiten zur Konfiguration siehe „Konfiguration“ im Benutzerhandbuch zu PWA-PRC1.

Systemeinstellungen

Konfigurieren Sie die Systemeinstellungen auf dem Bildschirm Maintenance der Webanwendung.

Einzelheiten zum Bildschirm Maintenance siehe „Bedienung der Webanwendung „Maintenance““ auf Seite 32.

Bedienung der Webanwendung „Maintenance“

Einzelheiten zur Bedienung der Maintenance Web Application für Systemadministratoren erhalten Sie, indem Sie sich am Gerät anmelden und auf das Shortcut-Symbol für die Bedienungsanleitung auf dem Desktop klicken.

Vorsichtsmaßnahmen

Vorsichtsmaßnahmen bezüglich der Stromversorgung

Falls das Gerät während des Betriebs plötzlich ausgeschaltet wird, könnte ein Datenverlust auftreten. Um die Datenintegrität aufrecht zu erhalten wird die Verwendung einer unterbrechungsfreien Stromversorgung (UPS) empfohlen.

Um das Netzkabel zu trennen oder den Ausschalter auszuschalten, drücken Sie stets die Taste Ein/Bereitschaft an dem Gerät, um das Gerät auszuschalten, bevor Sie fortfahren.

Vorsichtsmaßnahmen für die Nutzung von USB-Geräten

UASP (USB Attached SCSI Protocol) wird von der Einheit nicht unterstützt.

Spezifikationen

Allgemein

Stromversorgung

100 V bis 240 V AC

50/60 Hz

Leistungsaufnahme

235 W

Leistungsaufnahme im Bereitschaftsmodus

3 W oder niedriger

Betriebstemperatur

5 °C bis 35 °C

Lagertemperatur

-20^ bis +60^

Luftfeuchtigkeit im Betrieb

20% bis 90% (Relative Luftfeuchtigkeit)

Luftfeuchtigkeit bei Lagerung

5% bis 80%

Gewicht 10,2 kg

Abmessungen 440 × 43,6 × 507 mm

(Breite / Höhe / Tiefe)

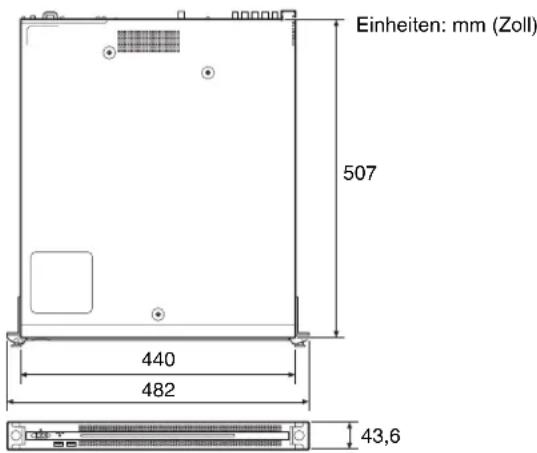

Einheiten: mm (Zoll) 507 440 482 43,6

CPU

Prozessor Intel Core i7 6700TE (2,4 GHz)

Speicher 8 GB

SO-DIMM (DDR4) (2)

Laufwerk (M.2)

120 GB

Erweiterungsbus

USB (Frontblende/Rückseite)

SuperSpeed-USB (USB 3.0) Typ A (6; 2 auf der Vorderseite, 4 auf der Rückseite)

Vorderseite: Stromversorgung wird unterstützt (900 mA/Anschluss)

Rückseite: Stromversorgung wird von unterem rechten Anschluss unterstützt (900 mA), keine Unterstützung bei den anderen drei Anschlüssen

HDMI Typ A (1)

HDMI Vers. 1.4a, maximale Auflösung 1920 × 1200, 60 Hz

DisplayPort DisplayPort (1)

DisplayPort Vers. 1.1a, maximale Auflösung 2560 × 1600, 60 Hz

REF IN BNC (2)

SMPTE ST 318-gemäße HD Drei-Pegel-Synchronisation (0,6 Vp-p/75 Ω/Sync-Impedanz) oder SD-Schwarzburst/Composite-Sync (0,286 Vp-p/75 Ω/Sync-Impedanz)

SDI 1 bis 4 BNC (8)

HD: gemäß SMPTE ST 292-1

SD: gemäß SMPTE ST 259

Mitgeliefertes Zubehör

Benutzerhandbuch (dieses Dokument) (1)

Bedienungsanleitung (1)

Schrauben für die Rackmontage (4)

Optionales Zubehör

Optionale Stromversorgung PWSK-101

Design und Spezifikationen können ohne Vorankündigung geändert werden.

Je nach Betriebsumgebung können unbefugte Dritte im Netzwerk unter Umständen auf dieses Gerät zugreifen. Achten Sie beim Verbinden des Geräts mit dem Netzwerk darauf, dass das Netzwerk gut abgesichert ist.

Hinweise

- Führen Sie immer eine Probeaufnahme aus, und bestätigen Sie, dass die Aufnahme erfolgreich war. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON FEHLFUNKTION DIESES GERÄTS ODER SEINER DATENTRÄGER, EXTERNEN SPEICHERSYSTEMEN ODER JEGLICHEN ANDEREN DATENGRÄGERN ODER SPEICHERSYSTEMEN ZUR AUFNAHME VON INHALTEN JEDER ART ÜBERNEHMEN.

- Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

- SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.

- SONY KANN KEINE HAFTUNG FÜR VERLUST, RETTUNG ODER WIEDERHERSTELLUNG VON DATEN IM INTERNEN SPEICHERSYSTEM, AUF AUFZEICHNUNGSMEDIEN, EXTERNEN SPEICHERSYSTEMEN ODER ANDEREN MEDIEN BZW. SPEICHERSYSTEMEN ÜBERNEHMEN.

- SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

- Windows ist in den USA sowie weiteren Ländern ein eingetragenes Warenzeichen der Microsoft Corporation. Lesen Sie vor der Verwendung dieses Geräts die Endbenutzer-Lizenzvereinbarung im Installationshandbuch (separates Dokument). In den Textabschnitten werden die Symbole ^ und ^TM nicht verwendet.

Dieses Produkt verwendet den Quellcode von T-Kernel 2.0, der unter T-License 2.1 vom TRON Forum (www.tron.org) lizenziert ist.
