Systemkonfiguration und Verbindung 28

Unterstutzte Geräte 28

Unterstutz Netzwerkkarte 28

Name und Funktion der Teile 29

Vorderansicht 29

Vorderansicht (mit abgenommener Blende) 29

Rückansicht 30

Einrichtung 31

Anfangseinstellungen 31

Aufrufen der Anwendung 31

Einstellungen in der Anwendung 32

Systemeinstellungen 32

Bedienung der Weinwendung „Maintenance" 32

Vorsichtsmaßnahmen 33

Spezifikationen 33

Bitte lessen Sie die Sicherheitshinweise in der Bedienungsanleitung des PWS-110 (im Lieferumfang enthalten).

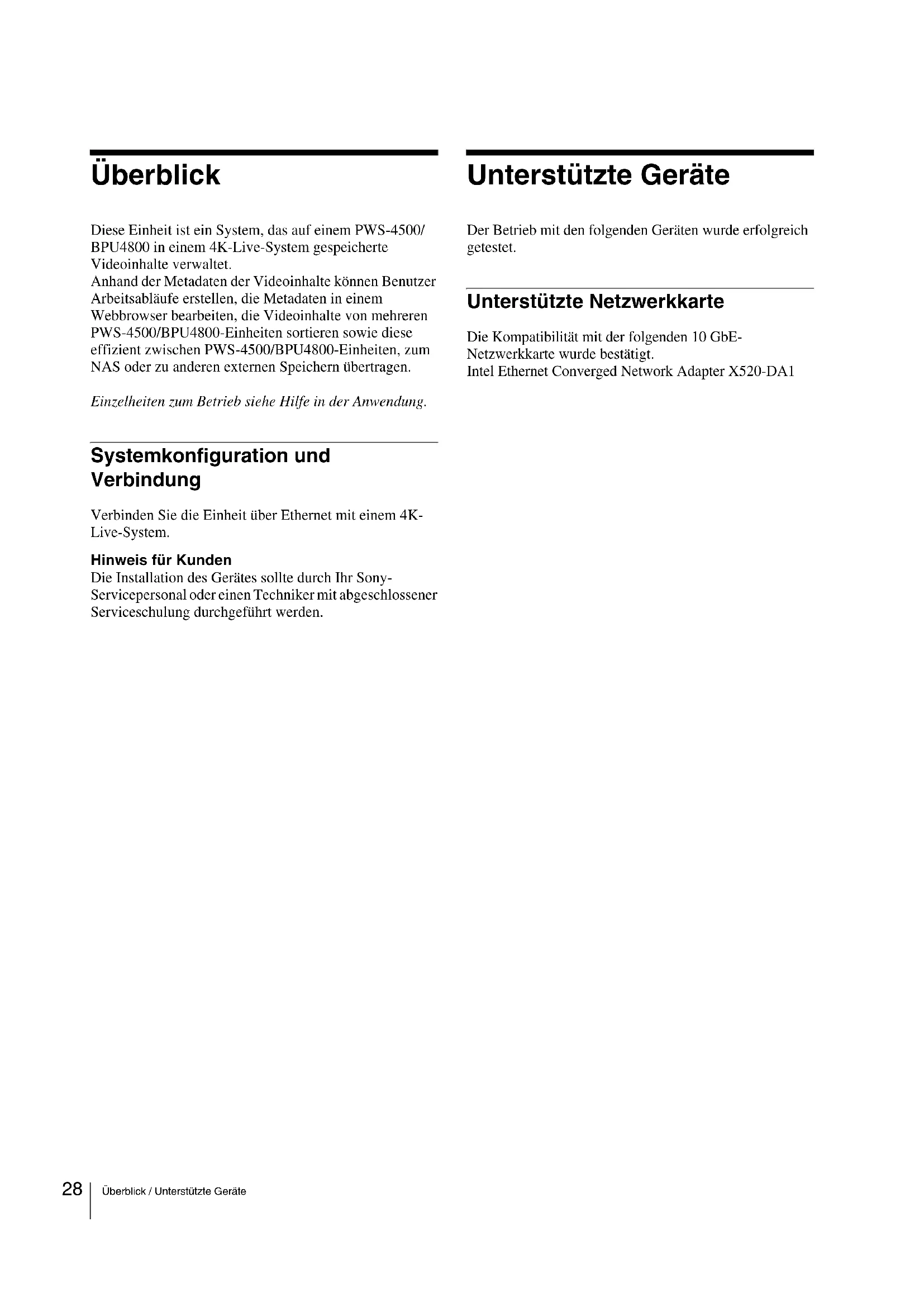

Uberlick

These Einheit ist ein System, das auf einem PWS-4500/ BPU4800 in einem 4K-Live-System gespeicherte Videoinhalte verwaltet. Anhand der Metadaten der Videoinhalte konnen Benutze Arbeitsabläufe erstellen, die Metadaten in einem Webbrowser darbeiten, die Videoinhalte von mehreren PWS-4500/BPU4800-Einheiten sortieren sowie diese effizient zwischen PWS-4500/BPU4800-Einheiten, zum NAS oder zu anderen externen Speichern übertragen.

Einzelheiten zum Betrieb siehe Hilfe in der Anwendung.

Systemkonfiguration und Verbindung

Verbinden Sie die Einheit über Ethernet mit einem 4K-Live-System.

Hinweis für Kunden

Die Installation des Gerätes sollte durch Ihr Sony-Servicepersonal oder einen Techniker mit abgeschlossener Serviceschulung durchgeführt werden.

Unterstützte Geräte

Der Betrieb mit den folgenden Geräten wurde erfolgreich getestet.

Unterstützte Netzwerkkarte

Die Kompatibilität mit der folgenden 10 GbE-Netzwerkkarte wurde bestätig.
Intel Ethernet Converged Network Adapter X520-DA1

Name und Funktion der Teile

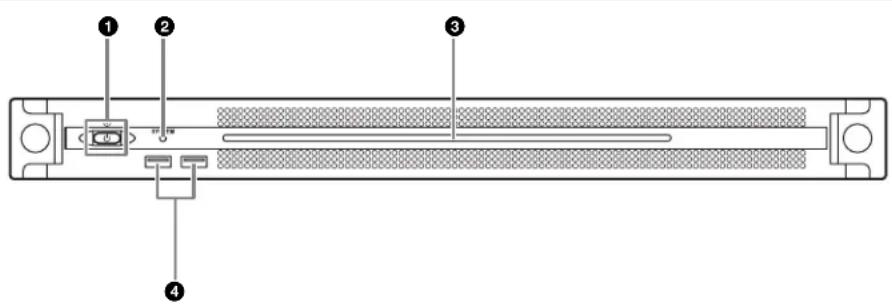

Vorderansicht

Taste und LED Ein/Bereitschaft

Schaltet das Gerät ein- und aus (Bereitschaftsmodus). Wenn das Netzkabel angeschlossen wird, wird das Gerät in den Bereitschaftsmodus versetzt und die LED leuchtet rot. Wenn im Bereitschaftsmodus die Taste Ein/ Bereitschaft gedrückt wird, wird das Gerät eingeschaltet und die LED leuchtet grün. Wenn die Taste Ein/ Bereitschaft zwei Sekunden lang gedrückt wird, wird das Gerät in den Bereitschaftsmodus versetzt, und die LED leuchtet rot. Wenn die LED rot leuchtet und Sie das Gerät wieder einschalten möhen, halten Sie die Taste Ein/ Bereitschaft drei Sekunden oder länger gedrückt. Die LED erlischt, wenn das Netzkabel vom Gerät getrennt wird.

SYSTEM-LED

Gibt den Status des Gerätes an.

Grün: Normaler Betrieb

Grünes Blinken (einal mal pro Sekunde):System wird gestartet oder wechsel in den Bereitschaftsmodus.

Oranges Blinken (einal mal pro Sekunde): Eine

Warnmeldung wurde ausgegeben.

Schnelles rotes Blinken (viermal pro Sekunde): Ein Fehler ist aufgetreten.

LED auf der Frontblende

Leuchtet entsprechend den Einstellungen in der Webanwendung. Die LED wird mit [001: LINE LED] auf der Seite [Settings] im Bildschirm „Maintenance“ konfiguriert.

4USB-Anschlüsse (Frontblende)

Zum Anschluss einer Tastatur und einer Maus für die Initialisierung des Geräts.
In thisem Dokument nicht beschriebene USB-Geräte werden nicht unterstützt.

Hinweise

• Beide USB-Anschlüsse an der Frontblende Unterstützung die Stromversorgung (900mA)
• Verwenden Sie SuperSpeed-USB-Kabel.

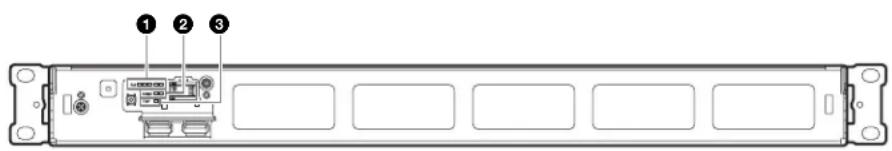

Vorderansicht (mit abgenommener Blende)

Wenn die SYSTEM-LED oder die Webanwendung einen Fehler anzeigt, konnen Sie die Frontblende abnehmen, um den Status der Hardwarekomponenten zu überprüfen.

Lösen Sie zum Entfermen der Frontblende die Schrauben auf der linken und rechten Seite und zieren Sie die Blende nach vorne ab.

FAN-LEDs

Bei einer Fehlfunktion eines Lufters leuchtet die entsprechende LED rot.

2 POWER-LEDs

Bei einer Fehlfunktion eines Netzteils leuchtet die entsprechende LED rot.

③TEMP-LED

Wenn im Gerat eine ungewöhnlich hohe Temperatur erkannt wird, leuchtet die Anzeige rot.

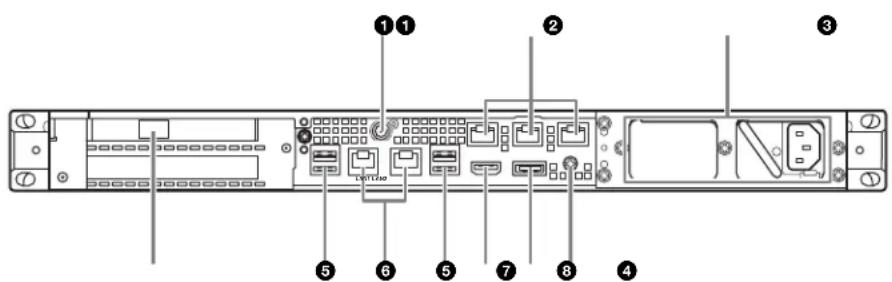

Rückansicht

9

SYSTEM TC-Anschluss

Wird bei diesen System nicht verwendet.

Remote-Anschlüsse (1/2, 3/4, 5)

Wird bei thisem System nicht verwendet.

3Netzeile

Hier Stromkabel anschließen und mit Steckdosen verbinden.

Werkseitig ist nur ein Netzteil installiert.
Optional kann ein zweites Netzteil installiert werden, wenn eine redundante Stromversorgung gewünscht ist. Bei der Verwendung in Systemen, die eine hohe Zuverlösigkeit erfordern, kann das Gerät durch eine redundante Stromversorgung auch dann weiterbenutzt werden, wenn ein Netzteil ausgefallen ist.

Ausfuhrliche Informationen zum Installieren oder Austauschen eines Netzteils erhalten Sie von ihrem örtlichen Sony-Vertreter oder Kundendienst.

SFP+ Steckplatz

Mit einem SFP+ Modul verbinden.

USB-Anschlüsse (Rückseite)

Mithilfe von USB-Kabeln mit den Laufwerkseinheiten verbinden.

In thisem Dokument nicht beschriebene USB-Geräte werden nicht unterstützt.

Hinweise

• Von den vier USB-Anschlüssen auf der Geräterückseite untersätzt nur der unterne rechte Anschluss die Stromversorgung (900mA) . Die anderen drei Anschlusses untersügen keine Stromversorgung und sind für USB-Geräte vorgesehen, die keine Stromversorgung über den USB-Anschluss besteht.
• Verwenden Sie SuperSpeed-USB-Kabel.

6LAN-Anschlusse

Mit einem Gigabit-Ethernet-Netzwerk verbinden.

7HDMI-Anschluss

Mittels eines HDMI-Kabels mit einem Monitor verbinden. Verwenden Sie ein HDMI-Kabel, das dem folgenden Standard entspricht:

High Speed HDMI-Kabel (Premium High Speed HDMI-Kabel)

DisplayPort-Anschluss

Mittels eines DisplayPort-DVI-Konvertierungskabels oder eines DisplayPort-HDMI-Konvertierungskabels mit einem Monitor verbinden.

Verwenden Sie aktive Konvertierungskabel.

Hinweis

Verwenden Sie ein DisplayPort-Kabel, das dem folgenden Standard entspricht:

• DP v1.2a (konform)

Masseanschluss

Mit der Masse verbinden.

Einrichtung

Anfangseinstellungen

Bevor Sie das Gerät verwenden, konfigurieren Sie die Windows-Einstellungen im Gerät. Nachfolgend finden Sie eine Beschreibung der Standardeinstellungen unter Windows 8.

Hinweis

Um das Gerät neu zu starten, fahren Sie das Gerät zunachst herunter und schalten es dann mit der Taste Ein/Bereitschaft auf der Vorderseite wieder ein, ohne Windows neu zu starten.

1 Schlieben Sie an die USB-Anschlüsse auf der Vorderseite eine Tastatur und eine Maus und an den DisplayPort- oder HDMI-Anschluss auf der Rückseite einen Monitor an.
2 Schalten Sie die Taste Ein/Bereitschaft ein.
3 Wenn der Windows-Anmeldebildschirm angezeigt wird, geben Sie den Benutzernamen „cm1“ und das Kennwort „cm1“ ein und melden Sie sich an.

Konfigurieren des Netzwerks

1 Schlieben Sie ein Netzwerkkabel an die LAN-Buchse auf der Rückseite des Geräts und das andere Ende an das Netzwerk an.
2 Klichen Sie im Fenster „,Control Panel“ unter [Network and Internet] auf [View network status and tasks].
3 Klichen Sie unter [Connections] auf das über das LAN-Kabel angeschlossene Gerät.
4 Klicken Sie auf die Schaltfläche [Properties].
5 Wahlen Sie [Internet Protocol Version 4 (TCP/IPv4)] und klichen Sie auf die Schaltfläche [Properties].
6 Andern Sie die IP-Adresse und andere Einstellungen.
7 Klichen Sie auf die Schaltfläche [Advanced], um DNS-, WINS- und andere Einstellungen zu konfigurieren.
8 Klicken Sie zum Abschluss auf [OK].

Einstellen von Datum und Uhrzeit

1 Wahlen Sie im Fenster „Control Panel“ [Clock, Language, and Region] und dann unter [Date and Time] die Option [Set the time and date].
2 Klichen Sie auf der Registerkarte [Date and Time] auf [Change time zone] und wahlen Sie die Zeitzone.
3 Klichen Sie der Registerkarte [Date and Time] auf [Change date and time] und stellen Sie Datum und Uhrzeit ein.
4 Klicken Sie auf der Registerkarte [Internet Time] auf [Change settings].
5 Geben Sie einen NTP-Server an und klichen Sie auf die Schaltfläche [Update Now].
6 Setzen Sie ein Häkchen in [Synchronize with an Internet time server], um die Uhr in regelmäßigen Abständen über den NTP-Server zu korrigieren.

Abmelden

Melden Sie sich zum Abschluss von Windows ab.

1 Halten Sie den Hauszeiger in die rechte obere Ecken des Bildschirms, um die Charms-Leiste anzuzeigen, und klichen Sie auf [Start].
2 Klichen Sie oben rechts auf den Kontonamen und dann auf [Sign out].

Aufrufen der Anwendung

Verbinden Sie einen Client-PC über das Netzwerk mit der Einheit, um die Anwendung in einem Webbrowser auf dem Client-PC aufzurufen. Mit der Anwendung konnen Sie die Einheit steuern und konfigurieren.

Empfohlene PC-Umgebung

Prozessor: Intel Core i7 oder better

Speicher: 4 GB oder mehr

Laufwerk: 1 TB oder mehr

Netzwerk: Gigabit-LAN-Schnittstelle (1)

Grafik: nVidia Quadro FX-Serie, NVS-Serie oder besser

Betriebssystem: Windows 8.1 (64-Bit-Version)

Windows 10 (64-Bit-Version)

Webbrowser: Google Chrome

Anzeigeauflösung:

1920 × 1080 Pixels oder mehr

Verbinden Sie einen Computer, der die oben aufgeführten Anforderungen erfüllt, mit dem Anschluss LAN1 oder LAN2 an der Rückseite der Einheit. Geben Sie „https://hostname)/cm1/" in die Adresszeile des Web browsers auf dem Computer ein, um die Anwendung aufzurufen. Geben Sie auf dem daraufhin angezeigten Anmeldebildschirm den Benutzernamen und das Kennwort ein. Standardmäßig sind die folgenden Zugangsdaten konfiguriert.

Benutzername: admin

Kennwort: cm1

Einstellungen in der Anwendung

Starten Sie die Anwendung und konfigurieren Sie die erforderlichen Systemeinstellungen.

Einzelheiten zur Konfiguration siehe Hilfe in der Anwendung.

Systemeinstellungen

Konfigurieren Sie die Systemeinstellungen auf dem Bildschirm „Maintenance" in der Webanwendung.

Einzelheiten zum Bildschirm „Maintenance“ siehe „Bedienung der Webanwendung „Maintenance“ auf Seite 32.

Bedienung der Webanwendung „Maintenance“

Einzelheiten zur Bedienung der Maintenance Web Application für Systemadministratoren erhalten Sie, indem Sie sich am Gerät anmelden und auf das Shortcut-Symbol für die Bedienungsanleitung auf dem Desktop klichen.

Vorsichtsmaßnahmen

Vorsichtsmaßnahmen bezüglich der Stromversorgung

Falls das Gerät während des Betriebs plottlich ausgeschaltet wird, konnte ein Datenverlust auftreten. Um die Datenintegrität aufrecht zu erhalten wird die Verwendung einer unterbrechungsfreiern Stromversorgung (UPS) empfohlen.

Um das Netzkabel zu trennen oder den Ausschalter auszuschalten, drücken Sie stets die Taste Ein/Bereitschaft an dem Gerät, um das Gerät auszuschalten, bevor Sie fortfahren.

Vorsichtsmaßnahmen für die Nutzung von USB-Geräten

Wenn Sie das Gerät in Verbindung mit einem USB Gerät mit eigener Stromversorgung (zum Beispiel dem ODS-D77U) verwenden, kann das Gerät unter Umständen in Abhängigkeit vom Zeitpunkt des Einschaltens nicht erkannt werden. Schalten Sie in thisem Fall das USB-Gerät aus und wieder ein oderziehen Sie das USB-Kabel ab und schreiben Sie es wieder an.

Spezifikationen

Allgemein

Leistungsbedarf 100 V bis 240 V Wechselspannung 50 / 60Hz

Leistungsaufnahme 235 W

Leistungsaufnahme im Bereitschaftsmodus 3 W oder niedriger

Betriebstemperatur 5^ bis 35^

Lagertemperatur -20^ bis +60^

Luftfeuchtigkeit im Betrieb 20% bis 90% (Relative Luftfeuchtigkeit)

Luftfeuchtigkeit bei Lagerung 5% bis 80%

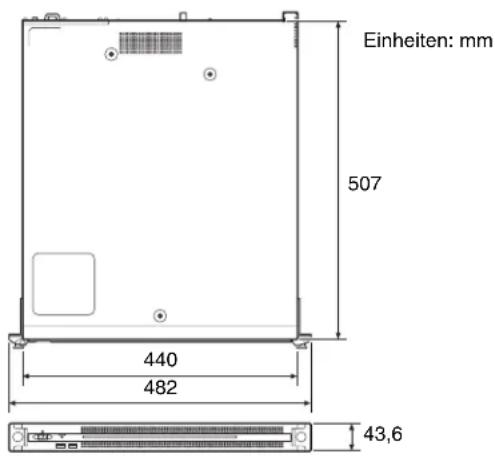

Masse 9,7kg Abmessungen 440× 43,6× 507mm (Breite /Höhe/Tiefe)

CPU

Prozessor Intel Core i7 6700TE (2,4 GHz)

Speicher 8 GB SO-DIMM (DDR4) (2)

Laufwerk (M.2) 120 GB

Laufwerke (SSD) PCIe-SSD (Erweiterungskarte), 1,2 TB oder 2,0 TB

Eine der folgenden PCIw SSDs ist an die Einheit angeschlossen.

Intel Solid-State-Laufwerk DC P3600 (1,2 TB)

Intel Solid-State-Laufwerk DC P4600 (2,0 TB)

Weitere Informationen über PCIe-SSDs finden Sie unter folgenden URLs:

Intel Solid-State-Laufwerk DC P3600

https://ark.intel.com/products/80990/Intel-SSD-DC-P3600-Series1_2TB-12-Height-PCIe-3_0-20nm-MLC

Intel Solid-State-Laufwerk DC P4600

https://ark.intel.com/products/96999/Intel-SSD-DC-P4600-Series2_0TB-12-Height-PClc-3_1-x4-3D1-TLC

Erweiterungsbus

10GBASE-SR/LR (Erweiterungskarte) 1)2

1) An das Gerät angeschlossene Netzwerkkarte

Intel Ethernet Converged Network Adapter X520-DAI

Weitere Informationen über die Netzwerkkarte finden Sie unter folgender URL.

http://www.intel.com/support/go/network/adapter/userguide.htm

2) Wird nur Unterstützung, wenn ein SFP+ Modul angeschlossen ist.

USB (Frontseite/Rückseite)

Super-Speed-USB (USB 3.0) Typ A (6; 2 auf der Vorderseite, 4 auf der Rückseite)

Vorderseite: Stromversorgung wird unterstützt (900 mA/Anschluss)

Rückseite: Stromversorgung wird von unterem rechten Anschluss understandsitzt, (900mA) ,keine Unterstutzung bei den anderen drei Anschlüssen

HDMI Typ A (1)

HDMI Ver. 1.4a,
maximale Auflösung 1920 × 1200 , 60Hz

DisplayPort DisplayPort (1)

DisplayPort Ver. 1.1a,
maximale Auflösung 2560 × 1600 , 60Hz

Optionales Zubehör

Optionale Stromversorgung PWSK-101

Design und Spezifikationen können ohne Vorankündigung geändert werden.

Je nach Betriebsumgebung konnen unbefugte Dritte im Netzwerk unter Umständen auf these Gerät zugreifen. Achten Sie beim Verbinden des Geräts mit dem Netzwerk daraufuf, dass das Netzwerk gut abgeschichert ist.

Hinweise

• Führren Sie immer eine Probeaufnahme aus, und bestätigten Sie, dass die Aufnahme erfolgreich war. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFRUND VON FEHLFUNKTION DIESES GERÄTS ODER SEINER DATENTRÄGER, EXTERNEN SPEICHERSYTEMEN ODER JEGLICHEN ANDEREN DATENGRÄGERN ODER SPEICHERSYTEMEN ZUR AUFNAHME VON INHALTEN JEDER ART ÜBERNEHMEN.
• Bestätigten Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIÉSSLICH ABER NICT BEGRENZT Auf KOMPENSATION ODER ERSTATTUNG, AUFRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WAHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHemen.
• SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR VERLUST, RETTUNG ODER WIEDERHERSTELLUNG VON DATEN IM INTERNEN SPEICHERSYSTEM, AUF AUFZEICHNUNGSMEDIEN, EXTERNEN SPEICHERSYSTEMEN ODER ANDEREN MEDIEN BZW. SPEICHERSYSTEMEN ÜBERNEHMEN.

• SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZUGLICH DIESES GERÄTS Gleich AUS WELCHEM GRUND ÜBERNEHMEN.

• Windows ist in den USA sowie weiteren Ländern ein eingetragenes Warenzeichen der Microsoft Corporation.

• Google Chrome ist ein Warenzeichen oder eingetragenes Warenzeichen von Google Inc. Lesen Sie vor der Verwendung desses Geräts die Endbenutzer-Lizenzvereinbarung im Installationshandbuch (separates Dokument). In den Textabschnitten werden die Symbole ⑧ und TM nicht verwendet.

Dieses Produkt verwendet den Quellcode von T-Kernel 2.0, der unter T-License 2.1 vom TRON Forum (www.tron.org) lizenziert ist.
