MANUALE UTENTE PWS110CM1 SONY

Configurazione e connessione del systema 36

Dispositivi supportati 36

Schededi rete supportate. 36

Denominazione e funzione dei componenti 37

Vista anteriore 37

Vista anteriore (pannello rimioso) 37

Vista posteriori. 38

Configurazione 39

Impostazioni iniziali 39

Visualizzazione dell'applicazione 39

Impostazioni dell'applicazione 40

Impostazioni di systema 40

Utilizzo di Maintenance Web Application 40

Precauzioni per l'uso 41

Caratteristiche tecniche 41

Per sicurezza, leggere le precauzioni descrirente nella Guida per l'uso dell'unità PWS-110 (fornita).

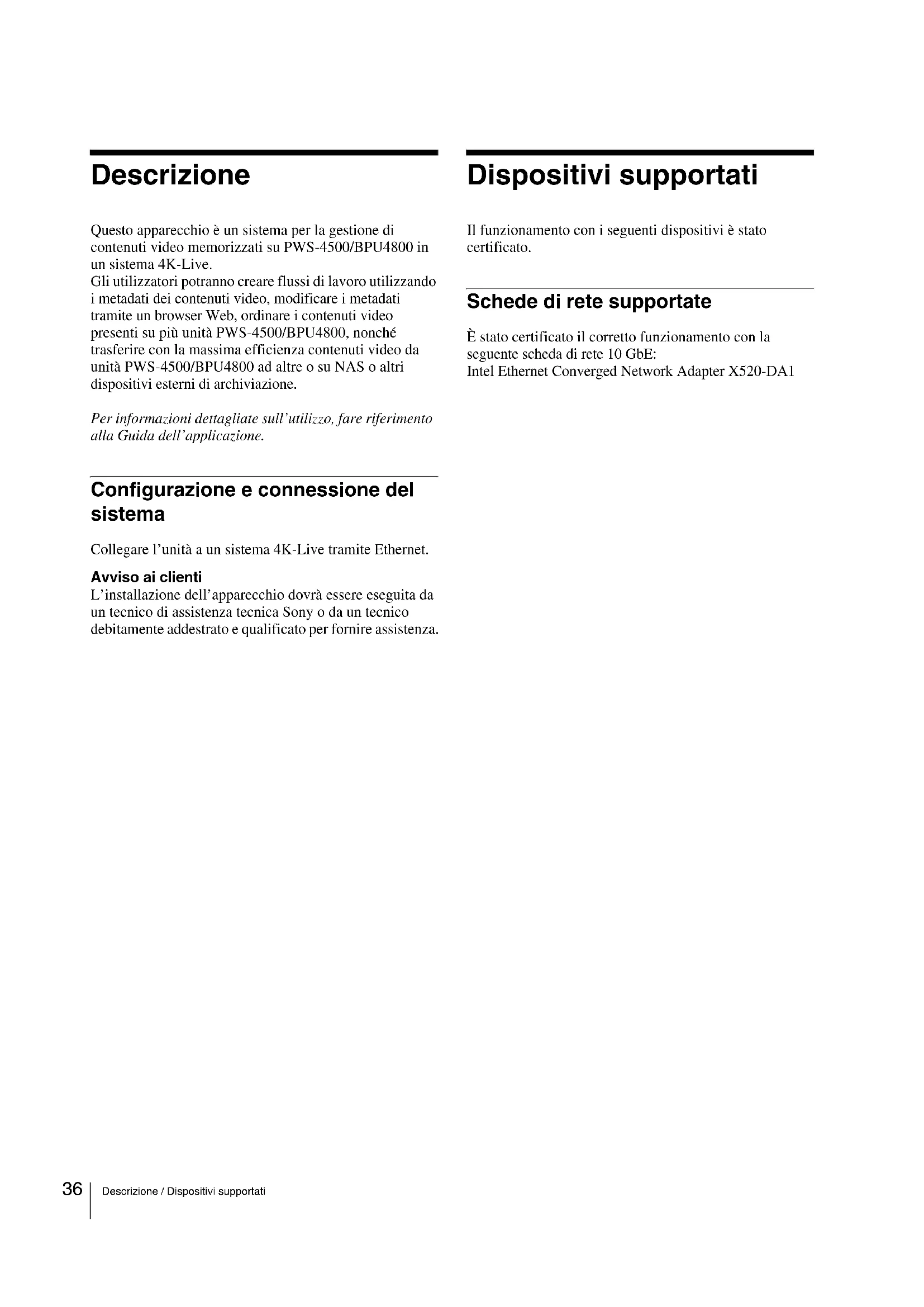

Descrizione

Questo appearecchio è unsystema per la gestione di contentuti video memorizzati su PWS-4500/BPU4800 in unsystema 4K-Live.

Gli utilizzatori potranno create flussi di lavoro utilizzato i metadatai dei contentuti video, modificare i metadataitramite un browser Web, ordinare i contentuti video presenti su più unità PWS-4500/BPU4800, nonché trasferire con la massima efficienza contentuti video da unità PWS-4500/BPU4800 ad altre o su NAS o altri dispositivi esterni di archivazione.

Per informazioni dettagliate sull'utilizzo, fare riferimento alla Guida dell'applicazione.

Configurazione e connessione del sistema

Collegare l'unità a un système 4K-Live tramite Ethernet.

Avviso ai clienti

L'installazione dell'apparecchio dovrè essere seeguita da un technician di assistenza tecnica Sony o da un technician debitamente addestrato e qualificato per fornire assistenza.

Dispositivi supportati

Il funzionamento con i seguenti dispositivi è stato certificato.

Schede di rete supportate

E stato certificato il correto funzionamento con la seguente sched di rete 10 GbE:

Intel Ethernet Converged Network Adapter X520-DA1

Denominazione e funzione dei componenti

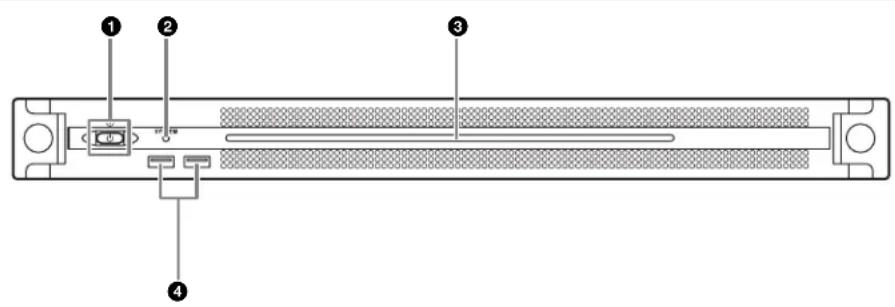

Vista anteriore

Pulsante e indicatore On/Standby

Consente di accendere e spegnere l'unità (stato di standby). Quando si collega il cavo di alimentazione, l'unità entra in stato di standby e l'indicatore si illumina con luce rossa. Premendo il pulsante On/Standby perché l'unità si trovare in stato di standby, l'unità si accende e l'indicatore si illumina con luce verde. Se siiene premuto il pulsante On/Standby per due secondi, l'unità entra in stato di standby e l'indicatore si illumina con luce rossa. Per accendere di nuovo l'unità dopo essere passati dallo stato di accensione a quello di standby (l'indicatore è illuminato in rosso) tenere premuto il pulsante On/Standby per almeno tre secondi. Quando il cavo di alimentazione è scollegato, l'indicatore è spento.

2Indicatore SYSTEM

Indica lo stato dell'unità.

Verde: funzionamento normale

Verde lampeggiante (una volta al secondo): ilsystemasista avviando.

Arancione lampeggiante (una volta al secondo): è stato generato un avventimento.

Rosso con lampeggiamento velce (quattro volte al secondo): si è verificato un errone.

③LED pannello anteriore

Si illumina in base alle impostazioni dell'applicazione web. Il LED viene configuratotramite la voce [001: LINE LED] della pagina [Settings] nel menu Maintenance.

4 Connettori USB (pannello anteriore)

Consentono il collegamento di tastiera e mouse per l'inizializzazione dell'unità.

I dispositivi USB non esquisitamente specificati in quello documento non sono supportati.

Note

• Entrambe le porte USB del pannello anteriore sono in grado di fornire alimentazione (900 mA).
• Usare cavi SuperSpeed USB.

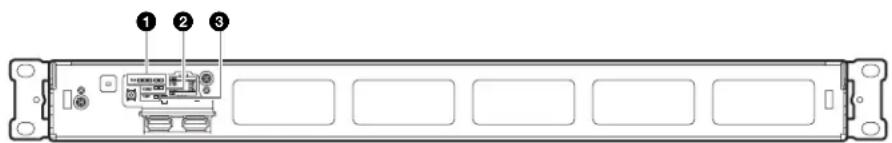

Vista anteriore (pannello rimioso)

Quando l'indicatore SYSTEM o l'applicazione web segnala la presenza di un erre, è possible rimuovere il pannello anteriore per controllare lo stato dei componenti hardware.

Per rimuovere il pannello anteriore, allentare le viti a sinistra e a destra e tirare il pannello verso di se.

Indicatori FAN

In caso di guasto di una delle ventole, l'indicatore corrispondente si illumina con luce rossa.

2Indicatori POWER

In caso di guasto di uno degli alimentatori CA esterni, I'indicatore correspondente si illumina con luce rossa.

Indicatorate TEMP

Qualora venga rilevata una temperatura eccessivamente alta all'interno dell'unità, l'indicatore si illumina con luce rossa.

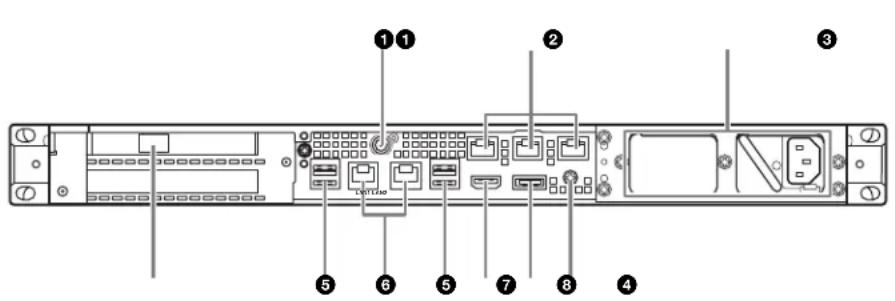

Vista posteriore

9

1 Connettore SYSTEM TC

Nonutilizzato inquestosystema.

2 Connettori Remote (1/2, 3/4, 5)

Nonutilizzatiinquestosystema.

Alimentatori CA

Inserire i cavi di alimentazione e collegarli alle prese di corrente.

In fabbrica viene installmento un solo alimentatore CA.

Per garantire la ridondanza dell'alimentazione, è possibile installare un secondo alimentatore opzionale. Nei sistemi a grande livello di affidabilità, la presenza di alimentazione ridondante consente il funzionamento continuato dell'unitàanche in caso di guasto di uno degli alimentatori.

Per informazioni dettagliate sull'installazione o la sostituzione di un alimentatore, consultare il rivenditore o il centro di assistenza Sony locale.

4Slot SFP+

Per il collegamento di un modulo SFP +

5 Connettori USB (pannello posteriore)

Consentono il collegamento di unità di memoria mediante cavi USB.

I dispositiivi USB non eschiplicitamente specificati in quello documento non sono supportati.

Note

• Dei quattro connettori USB sul pannello posteriore, solo il connettore in basso a destra è in grado di fornire alimentazione (900 mA). Gli altri tre connettori non sono in grado di fornire alimentazione e possono essere utilizzati solo per il collegamento di dispositivi USB che non richiedono l'erogazione dell'alimentazione tramite il connettore USB.
• Usare cavi SuperSpeed USB.

Connettori LAN

Per il collegamento a una rete Gigabit Ethernet.

7 Connettore HDMI

Per il collegamento a un monitor mediante un cavo HDMI. Utilizzare un cavo HDMI conforme al seguente standard:

• Cavo High Speed HDMI (Cavo High Speed HDMI premium)

⑧Connettore DisplayPort

Consente il collegamento a un monitor mediante un cavo di conversione a DisplayPort-DVI o DisplayPort-HDMI. Utilizzare un cavo di conversione di tipo attivo.

Nota

Utilizare un carr o DisplayPort conforme al seguente standard:
DP v1.2a (conforme)

9Terminale di terra

Collegare alla terra.

Configurazione

Impostazioni iniziali

Prima di procedere con l'utilizzo dell'apparecchio, configurare le impostazioni iniziali di Windows. I seguenti paragrafi descrivono le impostazioni standardi Windows 8.

Nota

Per riavviare l'unità, è necessario spegnerla e quindi riaccenderla servendosi del pulsante On/Standby sul pannello anteriore,enza riavviare Windows.

1 Collegare una tastiera c un mouse ai connettori USB del pannello anteriore, quindi collegare un monitor al connettore DisplayPort o al connettore HDMI del pannello posteriori.
2 Accendere l'apparecchio premendo il pulsante On/ Standby.
3 Quando appeare la schermata di login di Windows, immettere "cm1" come nome utente e "cm1" come password, quando eseguire il login.

Configurazione della rete

1 Collegare un cavo LAN al connettore LAN sul pannello posteriore dell'unità, quando collegarne l'altra estremità alla rete.
2 Fare cli c su [View network status and tasks]除去 [Network and Internet] nel pannello di controlo.
3 Fare clic sul dispositivo connesso al cavo LAN in [Connections].
4 Fare clic sul pulsante [Properties].
5 Selezionare [Internet Protocol Version 4 (TCP/IPv4)], quindi fare cli c sul pulsante [Properties].
6 Modificare l'indirizzo IP e le altre impostazioni.
7 Fare cli c sul pulsante [Advanced] per configurare DNS, WINS e altre impostazioni.
8 Al termine, fare cli c sul pulsante [OK].

Impostazione di data e ora

1 Selezionare [Set the time and date] sotto [Date and Time] nel pannello di controllo [Clock, Language, and Region].
2 Fare cli c su [Change time zone] nella sched a [Date and Time] e selezionare il fuso orario appropriato.
3 Fare cli su [Change date and time] nella scheda [Date and Time] e impostare data e ora.
4 Fare clic sul pulsante [Change settings] nella schedal [Internet Time].
5 Specificare un server NTP, quando fareblick su [Update Now].
6 Selezionare con un segno di spunta [Synchronize with an Internet time server] per sincerizzare regolarmente l'orologio con il server NTP.

Uscita

Al terminne, uscire da Windows.

1 Spostare il cursore sull'angolo superiore destro dello schermo per visualizzare la barra degli accessi, quando fareblick su [Start].
2 Fare clic sul nome dell'account in alto a destra sullo schermo, quindi fare clic su [Sign out].

Visualizzazione dell'applicazione

Per configurare e comandare l'unità, collegare un PC client all'unità tramite la rete e visualizzare l'application in un browser Web sul PC client.

Ambiente consigliato per il PC client

CPU: Intel Core i7 o superiore
Memoria: Minimo 4 GB
Spazio su disco: Minimo 1 TB
Rete Porta Gigabit LAN (1)
Adattatore grafico: nVidia Quadro series FX, NVS o superiore

Risoluzione display: 1920× 1080 pixel o superiore

Collegare un computer che soddisfi le caratteristiche
raccomandate al connettore LAN1 o LAN2 sul pannello
posteriore dell'unita. Visualizzare l'applicazione
immettendo "https://nome_host)/cm1/ nella barra degli indirizzi del browser Web sul computer.
Quando e visualizzata la schermata di login immettere il
nome utente e la password.
Il nome utente e la password predefiniti sono indicati di seguito.

Nome utente: admin

Password: cm1

Impostazioni dell'applicazione

Avviare l'applicazione e configurare le impostazioni di该案 necessarie.

Per informazioni dettagliate sulla configurazione,fare riferimento alla Guida dell'applicazione.

Impostazioni di sistema

Configurare le impostazioni di sistema nella schermata. Maintenance nell'applicazione web.

Per informazioni dettagliate sulla schermata
Maintenance,fare riferimento a "Utilizzo di Maintenance
Web Application" a pagina 40.

Utilizzo di Maintenance Web Application

Per informazioni dettagiate sull'utilizzo di Maintenance Web Application per amministratori di sistema, eseguire il login sull'unità e fare clic sull'icona di collegamento sul desktop per fare riferimento al manuale per l'uso.

Precazioni per l'uso

Precazioni sull'alimentazione

Se l'unità si spegne improvvisamente durante il funzionamento, potrebbero verificarsi perdite di dati. Per mantenere l'integrità dei dati, si consiglia l'uso di un gruppo statico di continuità (UPS). Per scollegare il cavo di alimentazione o spegnere l'interruttore, premere sempre il pulsante On/Standby sull'unità per arrestare l'unità prima di procedere.

Precauzioni per l'uso di dispositivi USB

Se si utilizes l'unità con un dispositivo USB con alimentazione propria (ad esempio un ODS-D77U), è possibile che il dispositivo non venga riconosciuto, a seconda dell'ordine di accensione. In tal caso, spegnere e riaccendere il dispositivo USB oppure scollegare e ricollegare il cavo USB.

Caratteristiche tecniche

Generale

Alimentazione Da 100 V a 240 V CA 50 / 60Hz

Potenza assorbita 235 W

Potenza assorbita in standby 3 W o inferiore

Temperatura di funzionamento Da 5^ a 35^

Temperatura di immagazzinamento Da-20 ^ C a +60^

Umidità di funzionamento Da 20% a 90% (umidità relativa)

Umidità di immagazzinamento Da 5% a 80%

Peso 9,7 kg

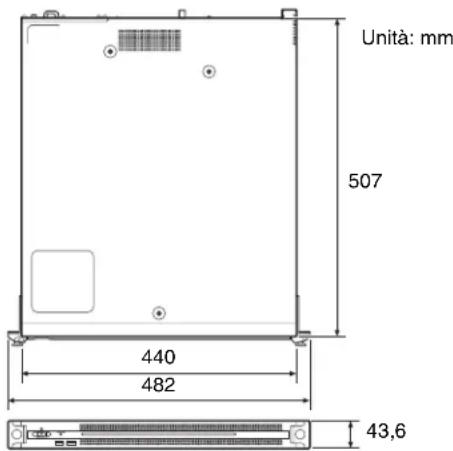

Dimensioni 440× 43,6× 507mm (larghezza / altezza / profondità)

CPU

Processore Intel Core i7 6700TE (2,4 GHz)

Memoria 8 GByte SO-DIMM (DDR4) (2)

Unità disco M.2 120 GByte

Unità SSD SSD PCIe (scheda aggiuntiva), 1,2 TByte o 2,0 TByte

Uno dei seguenti SSD PCIe e montato sull'apparecchio:

Intel Solid-State Drive DC P3600 (1,2 TBytes)

Intel Solid-State Drive DC P4600 (2,0 TByte)

Per informazioni sulle unità SSD PCIe, visitare i seguenti siti:

Intel Solid-State Drive DC P3600

https://ark.intel.com/products/80990/Intel-SSD-DC-P3600-Series1_2TB-12-Height-PCIe-3_0-20nm-MLC

Intel Solid-State Drive DC P4600

https://ark.intel.com/products/96999/Intel-SSD-DC-P4600-Series2_0TB-12-Height-PCIe-3_1-x4-3D1-TLC

Bus di espansione

10GBASE-SR/LR (scheda aggiuntiva) 1)2

1) Scheda di rete collegata all'unità

Intel Ethernet Converged Network Adapter X520-DA1

Per informazioni sulla schedà di rete, visitare il seguente sito:

http://www.intel.com/support/go/network/adapter/userguide.htm

2) Supportato solo se è collegato un modulo SFP+.

USB (pannello anteriore/posteriore)

Super Speed USB (USB 3.0) Tipo A

(6, 2 anteriori, 4 posteriori)

Pannello anteriore: in grado di fornire alimentazione (900 mA per porta)

Pannello posteriore: porta in basso a destra in grado di fornire alimentazione (900mA) ,le altre porte non supportano Questa funzione

HDMI Tipo A (1)

HDMI Ver. 1.4a,

1920 × 1200 massima risoluzione,

60 Hz

DisplayPort DisplayPort (1)

DisplayPort Ver. 1.1a,

2560 × 1600 massima risoluzione,

60 Hz

Accessorio ponzionali

Alimentatore opzionale PWSK-101

Disegno e caratteristica tecniche soggetti a cambiamenti alla sua preavviso.

In base all'ambiente operativo, terme parti non autorizzate alla rete potrebbero essere in grado di accedere all'unità. Quando si collega l'unità alla rete, accertarsi di confirmare che la rete è efficacamente protetta.

Note

• Eseguire sempre una registrazione di prova, e verificare che il contento sia stato registrato correttamente.
  LA SONY NON SARÀ RESPONSABILE DI DANNI
  DI QUALSIASI TIPO, COMPRESI, MA SENZA
  LIMITAZIONE A, RISARCIMENTI O RIMBORSI
  A CAUSA DI GUASTI DI QUESTO
  APPARECCHIO O DEI SUOI SUPPORTI DI
  REGISTRAZIONE, SISTEMI DI
  MEMORIZZAIONE ESTERNA O QUALSIASI
  ALTRO SUPPORTO O SISTEMA DI
  MEMORIZZAIONE PER REGISTRARE
  CONTENUTI DI QUALSIASI TIPO.
• Verificare sempre che l'apparecchio stia funzionando correttamente prima di uso. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITA DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
• SONY NON SARÀ RESPONSABILE PER RICHIESTE O RICORSI DI NESSUN TIPO PRESENTATI DA UTENTI DI QUESTO APPARATO O DA TERZI.
• SONY NON SARÀ RESPONSABILE PER LA PERDITA, RIPARAZIONE ORIPRODUZIONE DEI DATI REGISTRATI SUL SISTEMA DI MEMORIZZAIONE INTERNO, SU SUPPORTI DI REGISTRAZIONE, SU SISTEMI DI MEMORIZZAIONE ESTERNI, O SU QUALSIASI ALTRO TIPO DI SUPPORTO O SISTEMA DI MEMORIZZAIONE.

• SONY NON SARÀ RESPONSABILE PER LA CANCELLAZIONE O LA MANCATA CONTINUAZIONE PER QUALSIASI CAUSA O CIRCOSTANZA DI SERVIZI CORRELATI A QUESTO APPARATO.

• Windows è un marchio registrato di Microsoft Corporation negli Stati Uniti e in altri paesi.

• Google Chrome e un marchio o marchio registrato di Google Inc.

Prima di utilizzare Questo appearecchio, non tralasciare di leggere il Contratto di licenza con l'utente finale nel Manuale di installmente (documento separato). Inoltre nel presente documento non si utilizzato i symboli 假 oTM.

Questo prodotto utilizza il codice sorgente di T-Kernel 2.0 secondo la T-License 2.1 conquessa da TRON Forum (www.tron.org).

Contidente

Le informazioni cont∉ne nel presente manuale sono di propietà di Sony Corporation e il relative uso e destinato solamenteagliacquirenti dell'apparecchio descritto in questodocumento.

Sony Corporation vieta espressamente la duplicazione in parte o per intero di quello manuale e il suo utilizzo per scopi differenti dal funzionamento o manutenzione dell'apparecchio ivi descritto, perché previo permesso scritto di Sony Corporation.
