为了安全，请仔细阅读 PWS-100 PWS-110 操作指南 （随附）中提及的注意事项。

概述

PWS-110PR1 是一款用于控制 PWS-4500/PWS-4400 音视频存储单元或 BPU4800 基带处理器单元的系统，使用 PWA-PRC1 Production Control Software 执行如控制实时视频的慢动作播放以及管理短片和播放清单等各种功能。

该设备可连接 PWSK-4403 USB 控制单元以使用按键、渐变杆和慢速拨盘控制操作。

它可以在监控监视器上所显示视频的同时，控制慢动作播放速度、搜索视频图像、设定标记的位置、执行裁切编辑以及控制其他功能。它还使您能够从列表中选择已创建的短片，用于播放、复制或在播放清单进行注册以突出编辑。

有关操作的详细信息，请参阅 PWA-PRC1 用户指南。

需要的设备

设备运行需要用到下列设备。

- PWS-4500/PWS-4400音视频存储单元或 BPU4800 基带处理器单元

•PWSK-4403 USB 控制单元

系统配置和连接

本设备的 SDI 接口和 LAN 接口应连接 PWS-4500/PWS-4400/BPU4800，PWSK-4403 应连接本设备的 USB 端口。

客户须知

设备的安装工作应由 Sony 服务人员或受过服务培训的技术人员执行。

部件的名称和功能

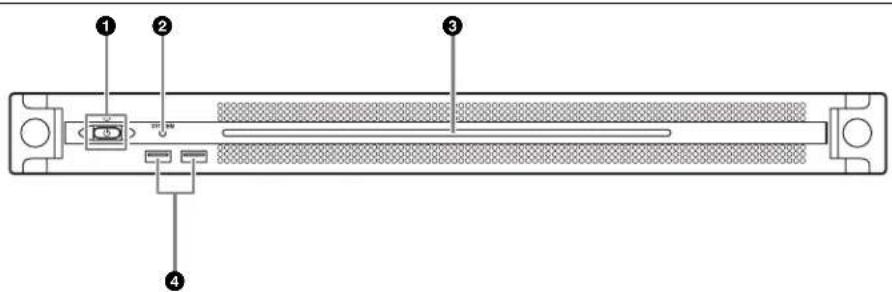

正面

在开机和关机（待机状态）之间切换。连接电源线后，本机将处于待机状态，此指示灯会亮起红色。在待机状态下按开机/待机键可启动本机，此指示灯会亮起绿色。长按开机/待机键两秒可将本机切换至待机状态，此时此指示灯将变为红色。要在将本机从开机状态切换至待机状态后重新开启本机，请在此指示灯为红色时长按开机/待机键三秒或更长时间。断开电源线后，此指示灯会熄灭。

② SYSTEM 指示灯

指示本机的状态。

绿色：工作正常

闪烁绿色（每秒闪烁一次）：系统正在启动或正在转换为待机状态。

闪烁橙色（每秒闪烁一次）：生成了警告。

快速闪烁红色（每秒闪烁四次）：发生了错误。

③前面板 LED

根据 Web 应用程序中的设置打开。使用 “维护” 屏幕上 [Settings] 页面中的 [001: LINE LED] 配置该 LED。

④USB 接口 （前面板）

连接到键盘和鼠标用于初始化本机。

不支持本文档中未列出的 USB 设备。

注意

- 前面板上的两个 USB 端口都支持功率输出（900 mA）。

- 使用 SuperSpeed USB 电缆。

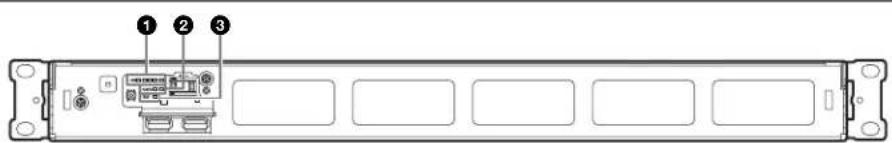

正面 （面板被移除）

当 SYSTEM 指示灯或 Web 应用程序指示发生错误时，可移除前面板检查硬件组件的状态。

要移除前面板，请拧松左右两侧的螺丝，然后向朝向自己的一侧拉面板。

如果有任何风扇发生故障，相应的风扇指示灯会变为红色。

③TEMP 指示灯

如果检测到本机内部异常高温，此指示灯会变为红色。

②POWER 指示灯

如果任一 AC 电源装置发生故障，相应指示灯会变为红色。

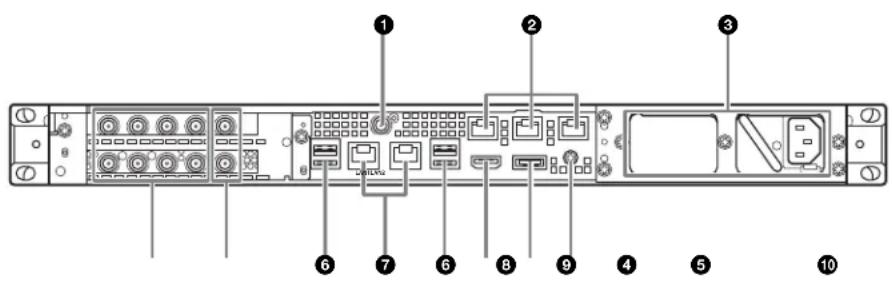

背面

②Remote 接口 (1/2、3/4、5)

本系统不使用。

③AC 电源装置

插入电源线并连接到电源插座。

出厂时只安装了一个 AC 电源装置。

可安装第二个可选电源装置来提供冗余电源。在要求高可靠性的系统中使用时，冗余电源可让本机在发生电力故障时继续运行。

有关安装或更换电源装置的详细信息，请联系 Sony 销售代表或服务代表。

④SDI （1 到 4）接口

SDI1 到 SDI4 接口从左到右进行编号。

使用 SDI 电缆连接至 PWS-4500/PWS-4400/BPU4800,

便可输入 SDI 信号。

⑤REF IN 接口

本系统未使用。

⑥USB 接口 （后面板）

使用 USB 电缆连接至 PWSK-4403。

注意

- 在后面板上的四个 USB 接口中，只有右下方的端口支持功率输出（900 mA）。另外三个端口则不支持功率输出，应用于连接不需要从 USB 接口提供电源的 USB 设备。

- 使用 SuperSpeed USB 电缆。

⑦ LAN 接口

连接至千兆位以太网网络。

⑧HDMI 端口

使用 HDMI 电缆连接至监视器。

使用符合以下标准的 HDMI 电缆。

- 高速 HDMI 电缆 （优质高速 HDMI 电缆）

⑨DisplayPort 端口

使用 DisplayPort-DVI 转换电缆或 DisplayPort-HDMI 转换电缆连接至监视器。

请使用有源转换电缆。

注意

使用符合以下标准的 DisplayPort 电缆。

- DP v1.2a (兼容)

⑩接地端子

接地。

设置

初始设置

使用本机前，请在本机内配置 Windows 设置。以下描述将介绍 Windows 中的标准设置。

注意

要重启本设备，请先关闭设备，然后再次打开前面板上的开机/待机键，无需重启 Windows。

1 将键盘和鼠标连接至前面板上的 USB 接口，然后将监视器连接至后面板上的 DisplayPort 接口或 HDMI 接口。
2 打开开机 / 待机键。
3 出现 Windows 登录屏幕后，输入 “prc” 作为用户名，输入 “prc” 作为密码。
4 出现密码设置屏幕后，配置新密码并登录。

配置网络

1 将 LAN 电缆连接至本机后面板上的 LAN 接口，并将电缆的另一端连接至网络。
2 在控制面板中，单击 [Network and Internet] 下的 [View network status and tasks]。
3 在 [Connections] 中单击通过 LAN 电缆连接的设备。
4 单击 [Properties] 按钮。
5 选择 [Internet Protocol Version 4 (TCP/IPv4)], 然后单击 [Properties] 按钮。
6 更改 IP 地址和其他设置。
7 单击 [Advanced] 按钮以配置 DNS、WINS 和其他设置。
8 完成后，单击 [OK] 按钮。

设置日期和时间

1 在 [Clock, Language, and Region] 控制面板中，选择 [Date and Time] 下的 [Set the time and date]。

2 单击 [Date and Time] 选项卡上的 [Change time zone]，然后选择时区。
3 单击 [Date and Time] 选项卡上的 [Change date and time], 然后设置日期和时间。
4 单击 [Internet Time] 选项卡上的 [Change settings] 按钮。
5 指定 NTP 服务器，然后单击 [Update Now] 按钮。
6 选中 [Synchronize with an Internet time server], 使用 NTP 服务器定期纠正时钟。

注销

完成后，从 Windows 注销。

1 将鼠标光标移至屏幕右上角，显示超级按钮栏，然后单击 [Start]。
2 单击屏幕右上角的帐户名称，然后单击 [Sign out]。

PWS-4500/PWS-4400/BPU4800 设置

在 PWS-4500/PWS-4400/BPU4800 上配置输入 / 输出端口设置。

有关配置的详细信息，请参阅 PWA-PRC1 安装指南和 PWS-4500/PWS-4400/BPU4800 操作手册。

PWA-MGW1 设置

在 PWA-MGW1 Media Gateway Software 中配置设置，以启用介质归档。

有关配置的详细信息，请参阅 PWA-PRC1 安装指南和 PWA-MGW1 中的帮助。

启动和退出应用程序

启动 PWA-PRC1

有关启动应用程序的详细信息，请参阅 PWA-PRC1 用户指南。

1 打开连接到设备的 PWSK-4403 和 PWS-4500/PWS-4400/BPU4800，然后打开设备。

2 在 “开始” 屏幕上单击 “PWA-PRC1” 或在桌面上双击 “PWA-PRC1” 图标。

退出 PWA-PRC1

有关退出应用程序的详细信息，请参阅 PWA-PRC1 用户指南。

应用程序设置

启动应用程序并配置所需系统设置。

有关配置的详细信息，请参阅 PWA-PRC1 用户指南中的“配置”。

系统设置

在 Web 应用程序中的 “维护” 屏幕上配置系统设置。

有关 “维护” 屏幕的详细信息，请参阅 “维护 Web 应用程序操作”（第 59 页）。

维护 Web 应用程序操作

有关适用于系统管理员的 “维护 Web 应用程序” 操作的详细信息，请登录设备并单击桌面上的快捷方式图标，参阅操作手册。

使用注意事项

电源注意事项

如果本机在操作期间突然关闭，可能会发生数据丢失。为了保证数据的完整性，建议使用不间断电源(UPS)。

要断开电源线或关闭断路器，请务必先按下本机上的开机 / 待机键以停止本机，然后再操作。

USB 设备注意事项

本机不支持 UASP （USB Attached SCSI Protocol）。

规格说明

一般规格

电源要求 100 V 至 240 V 交流 50/60 Hz

功耗 235 W

待机电源消耗 3 W 或更低

工作温度 5^ C 至 35^ C

存储温度 -20 ℃ 至 +60 ℃

工作湿度 20% 至 90% （相对湿度）

存储湿度 5% 至 80%

重量 10.2 kg

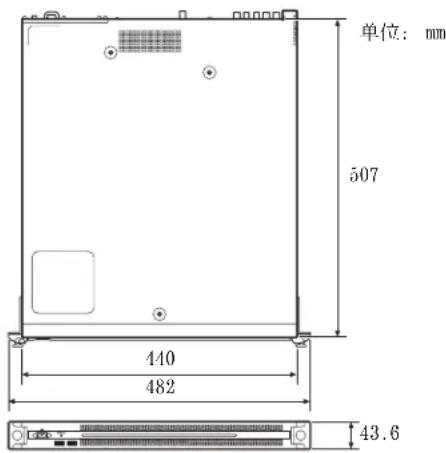

尺寸 440 × 43.6 × 507 mm

(宽 / 高 / 深)

单位：mm 507 440 482 43.6

CPU

处理器 Intel Core i7 6700TE (2.4 GHz)

内存 8 GB

SO-DIMM (DDR4) (2)

驱动器（M.2）120 GB

扩展总线 PCIe Gen2 8Lane (30 W) (2)

输入 / 输出

LAN RJ-45 (2)

1000BASE-T

100BASE-TX

USB （前面板 / 后面板）

Super Speed USB (USB 3.0), A 型 (6 个，前面板 2 个，后面板 4 个)

正面：支持功率输出（900 mA/端口）

背面：右下方端口支持功率输出（900 mA），其他端口则不支持

IIDMI A 型 (1)

HDMI 版本 1.4a, 最大分辨率为 1920 × 1200 , 60 Hz

DisplayPort DisplayPort (1)

DisplayPort 版本 1.1a, 最大分辨率为 2560 × 1600 , 60 Hz

REF IN BNC (2)

兼容 SMPTE ST 318, HD 三电平同步
(0.6 Vp-p/75 Ω/ 同步负载) 或
SD 黑场 / 复合同步
(0.286 Vp-p/75 Ω/ 同步负载)

SDI 1 至 4 BNC (8)

HD: 兼容 SMPTE ST 292-1
SD: 兼容 SMPTE ST 259

随附附件

操作手册（本文档）(1)

操作指南（1）

机架安装螺钉（4）

电源线 (1)

可选配件

PWSK-101 开关电源

设计与技术规格如有变更，恕不另行通知。

视操作环境而定，网络上未经授权的第三方可能可以访问本装置。将本装置连接至网络时，必须确认网络有安全保护。

注意

• 在记录前，请始终进行记录测试，并确认记录是否成功。
  SONY 对任何损坏概不负责。由于本机故障或由记录介质、外部存储系统或者任何其他介质或储存系统记录的任何形式的记录内容的损害不作（包括但不限于）退货或赔偿。
• 在使用前请始终确认本机运行正常。
  无论保修期内外或基于任何理由，SONY 对任何损坏概不负责。由于本机故障造成的利润损失等，无论是在保修期以内或者以外，Sony 均不作任何赔偿。
• SONY对本产品用户或第三方的任何索赔概不负责。
• SONY 对内部存储系统、记录介质、外部存储系统或任何其他介质或存储系统上记录的任何数据的丢失、修复和还原概不负责。
• SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。

- Windows 是 Microsoft Corporation 在美国和其他国家 / 地区的注册商标。

使用本设备前，请务必先阅读安装手册（独立文档）中的“最终用户许可协议”。而且，本文未使用®或TM符号。

本产品使用 TRON Forum（www.tron.org）授予的 T-License 2.1 的 T-Kernel 2.0 源代码。
