| 产品类型 | 切换控制站（服务器） |
| 品牌 | 索尼 |
| 型号 | PWS-100SC1 |
| 尺寸（宽 x 高 x 深） | 440 x 43.6 x 640 mm (17 3/8 x 1 3/4 x 25 1/4 英寸) |
| 重量 | 14公斤（30磅14盎司） |
| 电源要求 | 100 V至240 V AC，50/60 Hz |
| 功耗 | 235W（工作），3W或更低（待机） |
| 工作温度 | 5°C至35°C（41°F至95°F） |
| 存储温度 | -20°C至+60°C（-4°F至+140°F） |
| 工作湿度 | 20%至90%（相对湿度） |
| 存储湿度 | 5%至80% |
| CPU | Intel Core i7-3770 (3.4 GHz) |
| 内存 | 8GB DDR3（SO-DIMM） |
| 内部存储 | 60GB m-SATA |
| 扩展总线 | PCIe Gen2 8通道（30W）（2个插槽） |
| 网络接口 | 2个RJ-45（1000BASE-T/100BASE-TX） |
| USB端口 | 6个USB 3.0 Type A（2个前置，4个后置；前置均为900毫安，后置右下为900毫安） |
| 视频输出 | 1个HDMI（版本1.4a，最大1920x1200 60Hz），1个DisplayPort（版本1.1a，最大2560x1600 60Hz） |
| 前面板指示灯 | 开/待机按钮带LED，系统指示灯（绿色/绿色闪烁/橙色闪烁/快速红色闪烁），前面板LED |
| 内部状态指示灯（拆下面板后） | 风扇指示灯（故障时红色），电源指示灯（故障时红色），温度指示灯（过热时红色） |
| 主要功能 | ICP-X7000集成控制面板的控制站；基于网络浏览器的GUI用于配置和操作 |
| 电源单元 | 2个交流电源单元（冗余，可由服务代表更换） |
| 随机附件 | 操作指南（PWS-100），操作手册（PWS-100SC1），安装手册 |
常见问题 - PWS-100SC1 SONY
用户关于以下问题的提问 PWS-100SC1 SONY
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 服务器 免费PDF格式！查找您的手册 PWS-100SC1 - SONY 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 PWS-100SC1 品牌 SONY.
用户手册 PWS-100SC1 SONY
使用湿度 20% \~ 90% （相对湿度）
保存湿度 5% \~ 80%
質量 14 kg
外形寸法 440 × 43.6 × 640 mm（幅／高さ／奥行き）
CPU
使用产品前请仔细阅读本书，并请妥善保管。
目录
概述.... 19
系统配置示例 20
部件的名称和功能.... 21
正面 21
正面 （面板被移除） 21
背面 22
设置.... 23
初始设置 23
库许可证 23
使用注意事项.... 23
规格说明.... 24
为了安全，请仔细阅读 PWS-100 操作指南 （随附）中提及的注意事项。
概述
本机是用于控制 ICP-X7000 集成控制面板及其外围设备的控制站。
Web 应用程序
使用客户端 PC 上 Web 浏览器中显示的图形界面对本机进行控制和配置。
系统配置示例
部件的名称和功能
正面
在开机和关机（待机状态）之间切换。连接电源线后，本机将处于待机状态，此指示灯会亮起红色。在待机状态下按开机/待机键可启动本机，此指示灯会亮起绿色。长按开机/待机按钮两秒可将本机切换至待机状态，此时此指示灯将变为红色。要在将本机从开机状态切换至待机状态后重新开启本机，请在此指示灯为红色时长按开机/待机按钮三秒或更长时间。断开电源线后，此指示灯会熄灭。
② SYSTEM 指示灯
指示本机的状态。
绿色：工作正常
闪烁绿色（每秒闪烁一次）：系统正在启动或正在转换为待机状态。
闪烁橙色（每秒闪烁一次）：生成了警告。
快速闪烁红色（每秒闪烁四次）：发生了错误。
③ACCESS 指示灯
本系统未使用。
④前面板 LED
在系统运行时始终开启。
⑤USB 接口 （前面板）
连接到键盘和鼠标用于初始化本机。
不支持本文档中未列出的 USB 设备。
注意
- 前面板上的两个 USB 端口都支持功率输出（900 mA）。
- 使用 SuperSpeed USB 电缆。

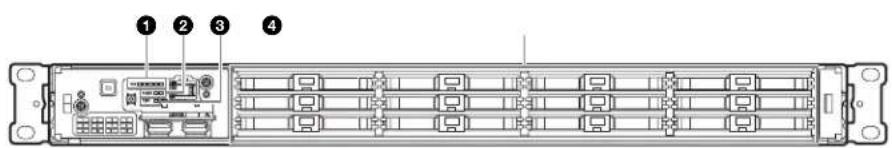

正面 （面板被移除）
当 SYSTEM 指示灯或 Web 应用程序指示发生错误时，可移除前面板检查硬件组件的状态。
要移除前面板，请拧松左右两侧的螺丝，然后向朝向自己的一侧拉面板。
如果有任何风扇发生故障，相应的风扇指示灯会变为红色。
②POWER 指示灯
如果任一 AC 电源装置发生故障，相应指示灯会变为红色。
③TEMP 指示灯
如果检测到本机内部异常高温，此指示灯会变为红色。
④HDD 插槽
本系统未使用。
背面
① SYSTEM TC 接口
本系统未使用。
②Remote 接口 (1/2、3/4、5)
本系统不使用。
③AC 电源装置
插入电源线并连接到电源插座。 出厂时安装了两个 AC 电源装置。
有关更换电源装置的详细信息，请联系 Sony 销售代表或服务代表。
④USB 接口 （后面板）
连接 USB 设备。
注意
- 在后面板上的四个 USB 接口中，只有右下方的端口支持功率输出（900 mA）。另外三个端口则不支持功率输出，应用于连接不需要从 USB 接口提供电源的 USB 设备。
- 使用 SuperSpeed USB 电缆。
⑤ LAN 接口
连接至千兆位以太网网络。
⑥HDMI 端口
使用 HDMI 电缆连接至监视器。
仅使用 Sony 品牌的 HDMI 电缆。
使用 DisplayPort 电缆连接至监视器。
请使用以下推荐的电缆。
• LINDY 41630 兼容 4K 的 DisplayPort 电缆 (1 m)
以下显示器的兼容性已经过确认。
- Sony: BVM-F170
•ASUS: PB248Q
注意
如果使用 DisplayPort-DVI 转换电缆或 DisplayPort-HDMI 转换电缆，请使用有源电缆。
设置
初始设置
本机不需要进行初始设置。
有关安装 ICP-X7000 时所需设置的详细信息，请参阅 ICP-X7000 安装手册。
库许可证
请参阅 Web 应用程序中的 [帮助] 菜单，了解 PWS-100SC1 使用的每种库的许可证。
使用注意事项
电源注意事项
如果本机在操作期间突然关闭，可能会发生数据丢失。为了保证数据的完整性，建议使用不间断电源(UPS)。
断开电源线或关闭断路器时，务必使用下面任一方法停止本机运行，然后再操作。
- 按下本机上的开机 / 待机键。
- 从切换台菜单执行关闭。
注意
如果要在恢复供电时自动启动本机，需要设置 DIP 开关。
有关详细信息，请联系 Sony 服务代表。
规格说明
一般规格
电源要求 100 V 至 240 V 交流 50/60 Hz
功耗 235 W
待机电源消耗 3 W 或更低
工作温度 5^ C 至 35^ C
存储温度 -20 ℃ 至 +60 ℃
工作湿度 20% 至 90% （相对湿度）
存储湿度 5% 至 80%
重量 14 kg

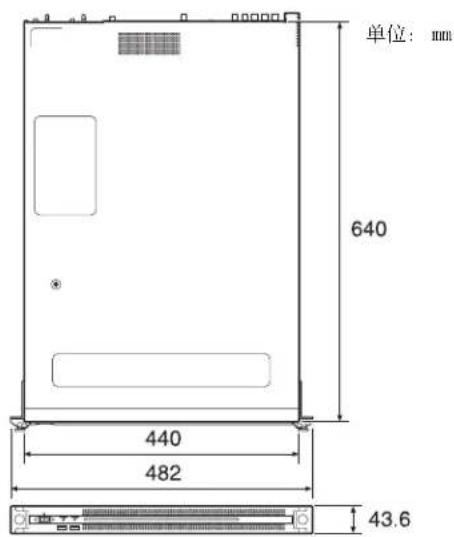

尺寸 440 × 43.6 × 640 mm
(宽 / 高 / 深)
CPU
处理器 Intel Core i7-3770 (3.4 GHz)
内存 8 GB
SO-DIMM (DDR3) (2)
驱动器 (m-SATA)
60 GB
扩展总线 PCIe Gen2 8Lane (30 W) (2)
输入/输出
LAN RJ-45 (2)
1000BASE-T
100BASE-TX
USB （前面板 / 后面板）
Super Speed USB (USB 3.0), A 型
(6 个，前面板 2 个，后面板 4 个)
正面：支持功率输出（900 mA/端口）
背面：右下方端口支持功率输出
(900 mA)，其他端口则不支持
HDMI A 型 (1)
HDMI 版本 1.4a,
最大分辨率为 1920 × 1200 , 60 Hz
DisplayPort DisplayPort (1)
DisplayPort 版本 1.1a,
最大分辨率为 2560 × 1600 , 60 Hz
随附配件
Operation Guide
PWS-100 (1)
Operation Manual
PWS-100SC1 (本文档) (1)
安装手册（1）
电源线 (2)
设计与技术规格如有变更，恕不另行通知。
SONY 不对任何因传输设备安全措施操作不当、传输规格导致不可避免的数据泄露或任何种类的安全问题造成的损坏负责。
注意
- 在记录前，请始终进行记录测试，并确认记录是否成功。
SONY 对任何损坏概不负责。由于本机故障或由记录介质、外部存储系统或者任何其他介质或储存系统记录的任何形式的记录内容的损害不作（包括但不限于）退货或赔偿。
- 在使用前请始终确认本机运行正常。
无论保修期内外或基于任何理由，SONY 对任何损坏概不负责。由于本机故障造成的利润损失等，无论是在保修期以内或者以外，Sony 均不作任何赔偿。
- SONY对本产品用户或第三方的任何索赔概不负责。
- SONY 对内部存储系统、记录介质、外部存储系统或任何其他介质或存储系统上记录的任何数据的丢失、修复和还原概不负责。
- SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。
