概述

PWS-110MG1是一款使用PWA-MGW1Media Gateway Software的系统，用于将4K-Live系统内的服务器中存储的文件归档到介质，以及检索介质中存储的文件。

可以将光盘归档盒、ProfessionalDisc、SxS存储卡、硬盘驱动器、网络驱动器和XDCAM设备用作存储介质。

有关操作的详细信息，请参阅PWA-MGW1中的帮助。

系统配置和连接

本设备使用以太网连接服务器，驱动器单元应连接本设备的USB端口。

客户须知

设备的安装工作应由Sony服务人员或受过服务培训的技术人员执行。

支持的设备

使用以下设备的操作已经过验证。

支持的驱动器

使用下列驱动器的操作已经过验证。

ODS驱动器

-ODS-D55U
-ODS-D77U
-ODS-D280U

Professional Disc 驱动器

• PDW-U1
• PDW-U2

SxS存储卡USB读卡／写卡器

SBAC-US10
- SBAC-US20
- SBAC-US30
SBAC-UT100

支持的NIC

使用以下10GbE网卡的操作已经过验证。

Intel Ethernet Converged Network Adapter X520-DA1

部件的名称和功能

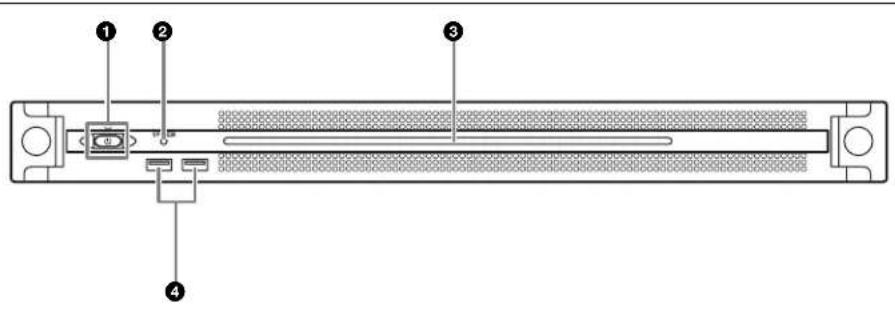

正面

1开机/待机键和指示灯

在开机和关机（待机状态）之间切换。连接电源线后，本机将处于待机状态，此指示灯会亮起红色。在待机状态下按开机/待机键可启动本机，此指示灯会亮起绿色。长按开机/待机键两秒可将本机切换至待机状态，此时此指示灯将变为红色。要在将本机从开机状态切换至待机状态后重新开启本机，请在此指示灯为红色时长按开机/待机键三秒或更长时间。断开电源线后，此指示灯会熄灭。

SYSTEM指示灯

指示本机的状态。

绿色：工作正常

闪烁绿色（每秒闪烁一次）：系统正在启动或正在转换为待机状态。

闪烁橙色（每秒闪烁一次）：生成了警告。

快速闪烁红色（每秒闪烁四次）：发生了错误。

③ 前面板LED

根据Web应用程序中的设置打开。使用“维护”屏幕上[Settings]页面中的[001：LINELED]配置该LED。

USB接口（前面板）

连接到键盘和鼠标用于初始化本机。不支持本文档中未列出的USB设备。

注意

• 前面板上的两个USB端口都支持功率输出（900mA）。
• 使用SuperSpeedUSB电缆。

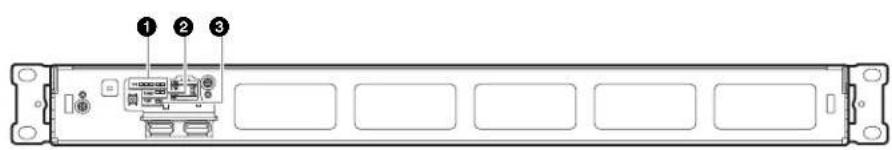

正面 （面板被移除）

当SYSTEM指示灯或Web应用程序指示发生错误时，可移除前面板检查硬件组件的状态。

要移除前面板，请拧松左右两侧的螺丝，然后向朝向自己的一侧拉面板。

FAN指示灯

如果有任何风扇发生故障，相应的风扇指示灯会变为红色。

③TEMP指示灯

如果检测到本机内部异常高温，此指示灯会变为红色。

2 POWER 指示灯

如果任一AC电源装置发生故障，相应指示灯会变为红色。

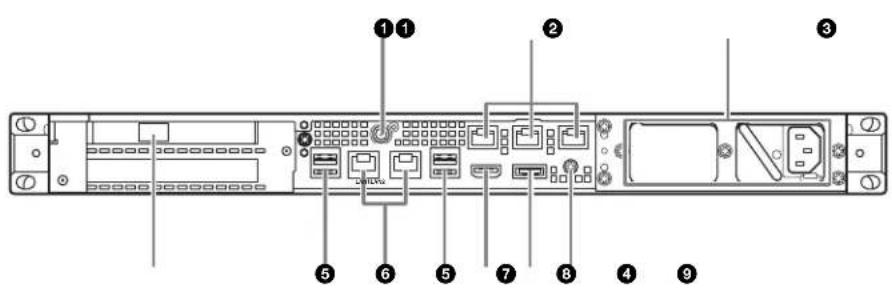

背面

SYSTEMTC接口

本系统未使用。

可安装第二个可选电源装置来提供冗余电源。在要求高可靠性的系统中使用时，冗余电源可让本机在发生电力故障时继续运行。

有关安装或更换电源装置的详细信息，请联系Sony销售代表或服务代表。

SFP+插槽

连接至SFP+模块。

USB 接口 （后面板）

使用USB电缆连接至驱动器单元。

不支持本文档中未列出的USB设备。

注意

在后面板上的四个USB接口中，只有右下方的端口支持功率输出（900mA）。另外三个端口则不支持功率输出，应用于连接不需要从USB接口提供电源的USB设备。

• 使用 SuperSpeed USB 电缆。

⑥ LAN 接口

连接至千兆位以太网网络。

HDMI 端口

使用HDMI电缆连接至监视器。

使用符合以下标准的HDM1电缆。

高速HDMI电缆（优质高速HDMI电缆）

设置

初始设置

使用本机前，请在本机内配置Windows设置。以下描述将介绍Windows中的标准设置。

注意

要重启本设备，请先关闭设备，然后再次打开前面板上的开机/待机键，无需重启Windows。

1 将键盘和鼠标连接至前面板上的 USB 接口，然后将监视器连接至后面板上的 DisplayPort 接口或 HDMI 接口。
2 打开开机/待机键。
3 出现 Windows 登录屏幕后，输入“mgw”作为用户名，输入“mgw”作为密码。
4 出现密码设置屏幕后，配置新密码并登录。

配置网络

1 将 LAN 电缆连接至本机后面板上的 LAN 接口，并将电缆的另一端连接至网络。
2 在控制面板中，单击 [Network and Internet] 下的 [View network status and tasks]。
3 在 [Connections] 中单击通过 LAN 电缆连接的设备。
4 单击[Properties]按钮。
5 选择 [Internet Protocol Version 4 (TCP/IPv4)], 然后单击 [Properties] 按钮。
6 更改 IP 地址和其他设置。
7 单击[Advanced]按钮以配置DNS、WINS和其他设置。
8 完成后，单击 [OK] 按钮。

设置日期和时间

1 在 [Clock, Language, and Region] 控制面板中，选择 [Date and Time] 下的 [Set the time and date]。

2 单击[Date and Time]选项卡上的[Change time zone],然后选择时区。
3 单击[Date and Time]选项卡上的[Change date and time]，然后设置日期和时间。
4 单击 [Internet Time] 选项卡上的 [Changesettings] 按钮。
5 指定NTP服务器，然后单击[Update Now]按钮。
6 选中[Synchronize with an Internet time server]，使用NTP服务器定期纠正时钟。

注销

完成后，从Windows注销。

1 将鼠标光标移至屏幕右上角，显示超级按钮栏，然后单击[Start]。
2 单击屏幕右上角的帐户名称，然后单击[Sign out]。

启动和退出应用程序

启动PWA-MGW1

1 打开设备。
2 启动 Google Chrome。
3 在地址栏中输入“localhost:8080”URL并按Enter键。

如果未出现登录屏幕

在 Chrome 菜单中，单击 [Settings] > [Show advanced settings] > [Reset browser settings] 重置浏览器。

4 输入您的用户 ID 和密码以登录。

注意

• PWA-MGW1 不支持睡眠功能。应确保设备在操作期间不会进入睡眠状态。
• 要更改帮助界面语言（英语/日语/中文），请在 Google Chrome 中更改“语言”设置。在 Chrome 菜单中，单击 [Settings] > [Show advanced settings] > [Languages] > [Language and input settings]，将所需语言拖到列表顶部。

退出PWA-MGW1

1 退出 Google Chrome。

退出 Google Chrome 时，PWA-MGW1 不会终止。

要在退出 Google Chrome 前终止 PWA-MGW1，单击

“设置”屏幕 Maintenance 页面上的 [Terminate]

按钮。

应用程序设置

启动应用程序并配置所需系统设置。

有关配置的详细信息，请参阅PWA-MGW1中的帮助。

系统设置

在Web应用程序中的“维护”屏幕上配置系统设置。

有关“维护”屏幕的详细信息，请参阅“维护Web应用程序操作”（第57页）。

维护Web应用程序操作

有关适用于系统管理员的“维护Web应用程序”操作的详细信息，请登录设备并单击桌面上的快捷方式图标，参阅操作手册。

使用注意事项

电源注意事项

如果本机在操作期间突然关闭，可能会发生数据丢失。为了保证数据的完整性，建议使用不间断电源（UPS）。

要断开电源线或关闭断路器，请务必先按下本机上的开机/待机键以停止本机，然后再操作。

USB 设备注意事项

如果在本机连接到自供电的USB设备（如ODS-D77U）时使用本机，则可能无法识别设备，具体视设备打开的时间而定。如果发生这种情况，请关闭USB设备并再次打开，或者断开USB电缆并重新连接。

把支持UASP（USB连接SCSI协议）的USB设备连接到本机时，窗口右下方可能会出现一个弹出窗口。出现这种情况时，请按照显示的说明进行操作，暂时断开USB设备，然后再重新连接。

支持UASP的USB设备使用BOT（仅批量传输）进行运行。

规格说明

一般规格

电源要求 100V 至 240V 交流50/60Hz

功耗235W

待机电源消耗 3W 或更低

工作温度 5^ C 至 35^ C

存储温度 -20℃至+60℃

工作湿度 20% 至 90% （相对湿度）

存储湿度 5% 至 80%

重量 9.7kg

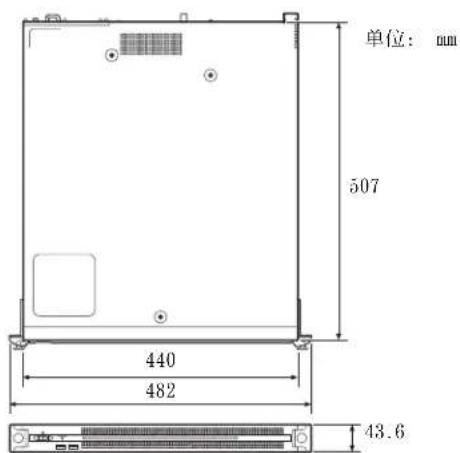

尺寸 440 × 43.6 × 507 ~mm

（宽/高/深）

CPU

处理器IntelCorei76700TE（2.4GHz）

内存8GB

SO-DIMM（DDR4）（2）

驱动器（M.2）120GB

以下PCIe SSD中的一个会连接到本机。

Intel固态驱动器DCP4600（2.0TB）

有关PCIe SSD的详细信息，请访问下列网站：

2)仅当连接 SFP + 模块时支持。

USB （前面板/后面板）

Super Speed USB (USB 3.0), A 型

（6个，前面板2个，后面板4个）

正面：支持功率输出（900mA/端

□）

背面：右下方端口支持功率输出

(900mA)，其他端口则不支持

HDMI A型（1）

HDMI 版本 1.4a,

最大分辨率为 1920 × 1200

60 Hz

DisplayPort DisplayPort (1)

DisplayPort 版本 1.1a,

最大分辨率为 2560 × 1600

60 Hz

随附附件

操作手册 (本文档) (1)

操作指南（1）

机架安装螺钉（4）

电源线（1）

可选配件

PWSK-101 开关电源

设计与技术规格如有变更，恕不另行通知。

视操作环境而定，网络上未经授权的第三方可能可以访问本装置。将本装置连接至网络时，必须确认网络有安全保护。
