MANUALE UTENTE CATRIPLEDOCKVGAPD i-TEC

IT Leggere attentamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizione anche sulla scheda "Manuali e strumenti" del nostro sito web: www.i-tec.pro. In caso di problemi rivolgersi al supporto tecnico: [e-mail]

• Interfaccia / porta / connettore / ingresso / slot – punto di collegamento materiale di due dispositivi.
• Unità di controllo – componente semiconduttore di notebook/tablet (cd. chipset) che provvede al funzionamento di porte.
• USB-C / USB Type-C – nuovo connettore standard e simmetrico che l'organizzazione USB-IF ha introdotto nella sua specifica USB 3.1. Windows 10 (Microsoft), macOS X (Apple) e Chrome OS; l'Android (Google) ha annunciato il supporto nativo a questo connettore. Esso permette la ricarica più veloce, l'alimentazione a doppio ruolo (non soltanto come master ma anche come slave), il supporto di modalità alternative: Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) e la comunicazione di errori tramite il dispositivo Billboard.
• USB 3.1 / 3.0 / 2.0 – standard per l'interfaccia/porta USB per il collegamento di vari dispositivi USB. Vari dispositivi USB possono essere collegati alla docking station o all'adattatore utilizzando l'interfaccia USB Type-A.
• HDMI / Display Port – standard per l'interfaccia grafica digitale / porta per collegare monitor o altri dispositivi di visualizzazione grafica.
• LAN (Local Area Network) – rete computeristica locale; oggi la rete più diffusa è la rete Ethernet che raggiunge la velocità di trasmissione teorica presso la Stazione dock fino a 1 Gbit/s; essa è denominata come GLAN / RJ-45
• Audio – denominazione di un dispositivo audio all'entrata (microfono) o all'uscita (cuffie/altoparlanti).

SPECIFICAZIONI TECNICHE

• 1x porta USB-C per la connessione a dispositivi USB-C o USB-A (cavo USB-C e adattatore da USB-C a USB 3.0 inclusi)
• Tecnologia della docking station: DisplayLink + USBC DP Alt mode + USB-C PD
  • Power Delivery: 70 W
• Porte video: 2 DisplayPort 3 porte HDMI

- Risoluzione:

1 schermo: 1x Display Port → fino a 4K/60Hz
1 schermo: 1x HDMI 1/2 → fino a 4K/60Hz
1 schermo: 1x HDMI 3 → fino a 4K/30Hz
1 schermo: 2x Display Port → fino a 5K/60Hz*

2 schermi: 2x Display Port + 1x HDMI 3 →fino a 5K/60Hz*e 4K/30Hz
2 schermi: 1x Display Port + 1x HDMI 1/2 + 1x Display Port/HDMI 1/2 → fino a 2x 4K/60Hz
2 schermi: 1x Display Port + 1x HDMI 1/2 + 1x HDMI 3 1/2 → fino a 4K/60Hz e 4K/30Hz

3 schermi: 1x Porta Display/HDMI 1/2+ 1x Porta Display/HDMI 1/2+ 1x HDMI 3 → fino a 2x 4K/60Hz + 4K/30Hz

• 1x porta USB-C gen. 1 (solo dati)
- 1x porta USB-C gen. 2 (solo dati) con supporto Fast Charge (BC 1.2)
• 1x porta USB 3.1 gen. 2 con supporto Fast Charge (BC 1.2)
• 2 porte USB 3.0
• 1 porta Ethernet GLAN RJ-45 (DisplayLink DL-6950)
• 1 porta audio 3.5mm Combo
• 1x ingresso alimentazione (DC 24V/4A)
- Interruttore ON/OFF per accendere e spegnere la docking station
- Indicazione LED
• Supporto per il Kensington lock
- Compatibile con i supporti VESA
• Cavo USB-C (100cm)
- OS: Windows 7/8/8.1/10, macOS, Linux Ubuntu 14.04 o successivo, Android 5 o successivo, Chrome OS R51 o successivo
• Dimensioni del prodotto: 191 x 85 x 31 mm
- Peso del prodotto: 341 g

* La risoluzione 5K supporta solo Windows

Fonte di alimentazione esterna da usare eslusivamente con CATRIPLE4KDOCKPDPRO.

DESCRIZIONE

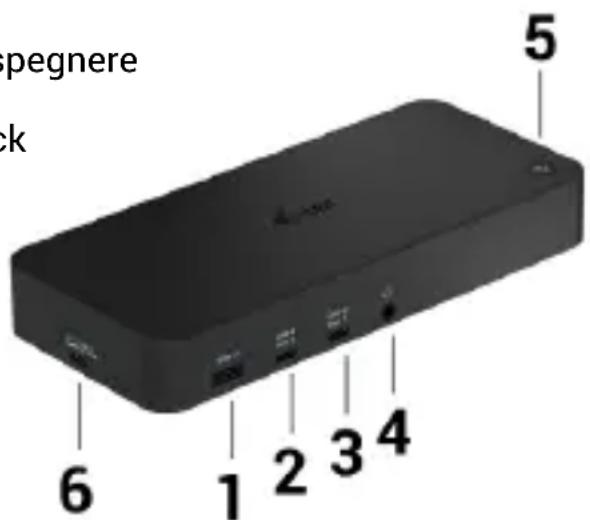

Pannello frontale:

1. Porta USB 3.1 gen. 2 per collegare i tuoi dispositivi USB 3.1/3.0/2.0 esistenti e trasferire dati (10 Gbps), supporto USB Hot Swapping e ricarica veloce BC 1.2
2. Porta USB-C 3.1 gen. 2 per collegare i tuoi dispositivi USB 3.1/3.0/2.0 esistenti e trasferire dati (10 Gbps), supportare USB Hot Swapping e ricarica veloce BC 1.2
3. Porta USB-C 3.1 gen. 1 per collegare i tuoi dispositivi USB-C, è solo per il trasferimento dati (5 Gbps)
4. Connettore combo audio da 3.5 mm
5. Interruttore On/Off per accendere e spegnere il dock
6. Porta USB-C per collegare il dock a un laptop con interfaccia USB-C o USB-A (adattatore da USB-C/F a USB-A/M incluso per il collegamento alla porta USB-A). Quando è collegato alla porta USB-C o Thunderbolt 3 del tuo laptop, il dock supporta anche Power Delivery per caricare il tuo laptop - 70W.

pegnere ek 6 1 2 3 4 5

12 7 8 9 10 11

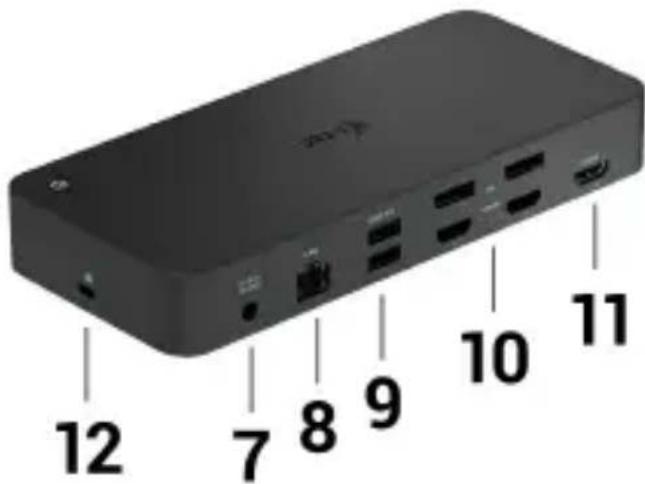

Pannello posteriore:

1. Ingresso alimentazione - adattatore esterno (uscita: DC 24V/4A)
2. Porta Ethernet GLAN RJ-45 per la rete ad alta velocità e l'accesso a Internet tramite Gigabit Ethernet, supporta velocità di 10/100/1000 Mbps
3. Porta USB-C 3.0 per collegare i tuoi dispositivi USB-C, è solo per il trasferimento dati (5 Gbps)
4. 2x HDMI e 2x Display Port
5. 1x HDMI
6. Serratura di Kensington

REQUISITI DI SISTEMA

Requisiti hardware:

- Dispositivo con una porta USB-A, USB-C o Thunderbolt3 libera

Requisiti Power Delivery:

- dispositivi con una porta USB-C o Thunderbolt 3 libera con supporto "Power Delivery".

Requisiti di uscita HDMI 3:

- dispositivi con una porta USB-C libera con supporto "DisplayPort Alternate Mode" o una porta Thunderbolt 3.

Sistema operativo:

- Windows 7/8/8.1/10, macOS, Linux Ubuntu 14.04 o successivo, Android 5 o successivo, Chrome OS R51 o successivo

Per il comune lavoro su più monitor

• Processore: Intel Core i5 2+GHz / AMD Trinity o meglio
  • RAM: 4GB
  • GPU: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM o meglio
• Porta USB 3.0 / USB-C

Per la riproduzione di video

• Processore: Intel Core i7 2+GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P o migliore
  • RAM: 8GB
  • GPU: Intel HD 4000, ATI Radeon HD 8650, NVidia GeForce 7xxM o meglio
• Porta USB 3.0 / USB-C

Per i portatili meno potenti, è vero che possono gestire la riproduzione di video 4K/5K, ma il risultato non è ideale (video intermittenti e frammentati).

INSTALLAZIONE DEGLI STRUMENTI DAL SISTEMA OPERATIVO WINDOWS

7/8/8.1/10 (VERSIONE 32/64 BIT)

AVVERTENZA! Non collegare la Stazione dock al notebook/tablet senza aver installato prima i rispettivi strumenti. Gli strumenti vengono installati soltanto prima del primo uso. Verificare prima dell'installazione degli strumenti se il sistema operativo dispone della versione più recente degli strumenti utili per i vostri dispositivi e se il sistema BIOS è aggiornato.

Scaricare gli strumenti per il sistema operativo Windows dalla scheda "Download" del nostro sito web: www.i-tec.pro Avviare l'installazione dal file scaricato, selezionare la lingua dell'installazione e seguire le istruzioni visualizzate sullo schermo.

In Windows 10, il dock può essere collegato direttamente, e i driver vengono installati automaticamente dal sistema quando si è connessi a internet.

Installare gli strumenti nel sistema operativo Windows 7/8/8.1/10 come "Amministratore". Lo schermo può lampeggiare nel corso dell'installazione degli strumenti, ma è un fenomeno normale. Finita l'installazione, si consiglia di riavviare il notebook/tablet.

Con più notebook dotati del sistema operativo Windows 7, 8 o 8.1 è possibile effettuare un'installazione in unica soluzione. Per ulteriori informazione sull'installazione si vedano le rispettive istruzioni qui: http://www.displaylink.com/downloads/corporate.

INSTALLAZIONE HARDWARE (COLLEGAMENTO DELLA DOCKING

STATION A UN PORTATILE / TABLET)

1. Accendi il tuo laptop/tablet e collega l'adattatore di alimentazione alla docking station.
2. Inserire l'adattatore di alimentazione della docking station in una presa di corrente AC 110V/230V e premere il pulsante ON.
3. Inserisci il cavo USB-C nella porta USB-C sul pannello posteriore della

docking station. Usa l'adattatore da USB-C a USB-A per collegarlo alla porta USB-A del tuo laptop/tablet.

1. Inserisci l'altra estremità in una porta USB-A 3.0 / USB-C libera del tuo laptop / tablet.
2. Questo avvierà poi l'installazione automatica delle porte su ogni sistema.
3. Dopo che l'installazione è completa, riavvia il tuo laptop/tablet.

Nel sistema operativo Windows, la porta LAN viene visualizzata in Start → Pannello di controllo (Mostra icone piccole) → Gestione dispositivi → Schede di rete come „USB Ethernet“. La docking station viene visualizzata in Start → Pannello di controllo (Mostra icone piccole) → Gestione dispositivi → Adattatori grafici come „USB-C Triple-4K Dock“. Le porte Audio le troverete in Start → Pannello di controllo (Mostra icone piccole) → Gestione dispositivi → Controller audio, video e giochi come „USB Audio“.

Qualora uno dei dispositivi venga contrassegnato con un ! o ? giallo, la Stazione dock non è installata correttamente. In tal caso scollegarla, disinstallare gli attuali strumenti (si veda il capitolo “Disinstallare gli strumenti”) e installare di nuovo gli strumenti più recenti che possono essere scaricati dalla scheda “Download” sul nostro sito web: www.i-tec.pro Dopodiché ricollegare la Stazione dock al notebook/tablet. In caso di problemi persistenti non esitare a contattare il nostro centro di assistenza tecnica: [e-mail].

INSTALLAZIONE DEGLI STRUMENTI DAL SISTEMA OPERATIVO MACOS X AVVERTENZA! Non collegare la Stazione dock al Mac senza aver installato prima i rispettivi strumenti. Gli strumenti vengono installati soltanto prima del primo uso. Verificare prima dell'installazione degli strumenti se il Mac dispone del sistema operativo più recente.

Scaricare gli strumenti dalla scheda "Download" del nostro sito web: www.i-tec.pro e avviare l'installazione:

Aprire il file sullo schermo del MacBook come un disco virtuale e scegliere "Drivers" e poi "DisplayLink Software Installer". Dopodiché selezionare la lingua dell'installazione, seguire le istruzioni visualizzate sullo schermo e digitare il password dell'utente, se occorre. Nel corso dell'installazione degli strumenti lo schermo può lampeggiare ma è un fenomeno normale. Finita l'installazioni riavviare il MacBook.

INSTALLAZIONE DELL'HARDWARE (COLLEGAMENTO DELLA STAZIONE DOCK AL MACBOOK)

1. Accendi il tuo MacBook e collega l'adattatore di alimentazione al dock.
2. Inserire l'adattatore di alimentazione della docking station in una presa CA da 110V/230V e premere il pulsante ON.

USB 3.0 USB-C/TB3, 3x 4K Docking Station+ VESA+PD 70W

IT

1. Inserire il cavo USB-C nella porta USB-C sul pannello posteriore del dock. Usa l'adattatore da USB-C a USB-A per collegarlo alla porta USB-A del tuo laptop/tablet.
2. Inserisci l'altra estremità in una porta USB 3.0 / USB-C libera del tuo MacBook.
3. Poi inizierà l'installazione automatica delle porte.
4. Quando l'installazione è completa, riavvia il tuo MacBook.

Per i sistemi operativi Android, Chrome OS o Ubuntu usare gli strumenti del rispettivo produttore del chipset DisplayLink. Essi possono essere scaricati dalla scheda "Download" sul nostro sito web www.i-tec.pro o dalle seguenti pagine web: http://www.displaylink.com/downloads.

COLLEGAMENTO DEL MONITOR TRAMITE LA PORTA HDMI / DISPLAY PORT

Per collegare il monitor alla Stazione dock usare il cavo HDMI / DP. Nel corso dell'installazione del monitor secondario del notebook/tablet lo schermo può lampeggiare ma è un fenomeno normale. La Stazione dock offre la interfaccia grafica: 2 porte Display Port e 1 porta HDMI

(La porta HDMI è disponibile solo se si collega il dock alla porta USB-C del computer portatile). Il dock supporta:

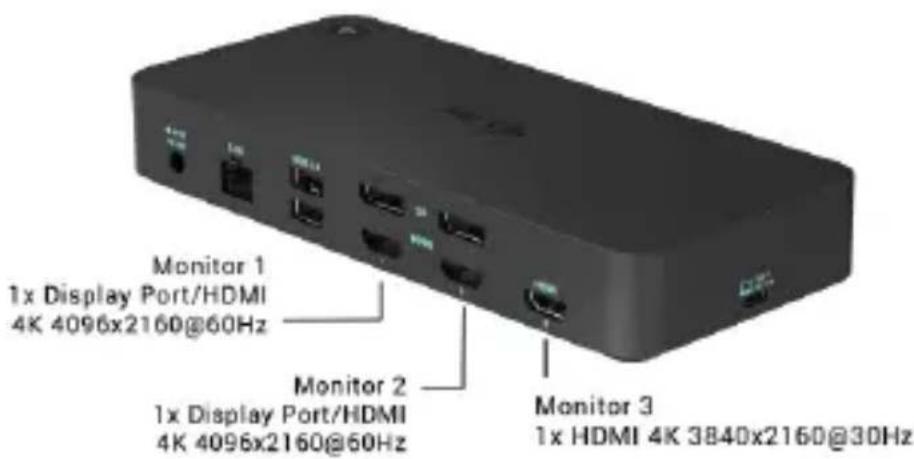

a) Collegare fino a tre monitor 4K contemporaneamente (1x HDMI 4K 3840x2160@30Hz e 2x Display Port/HDMI monitor 4K 4096x2160@60Hz)

Monitor 1 1x Display Port/HDMI 4K 4096x2160@60Hz Monitor 2 1x Display Port/HDMI 4K 4096x2160@60Hz Monitor 3 1x HDMI 4K 3840x2160@30Hz

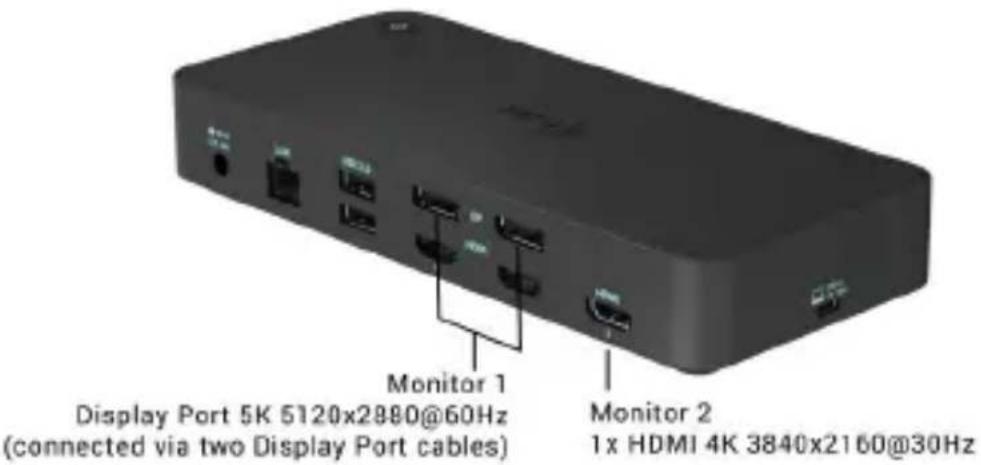

b) Collegare un monitor 5K e uno 4K simultaneamente (1x HDMI 4K 3840x2160@30Hz e 1x monitor Display Port 5K 5120x2880@60Hz). Per ottenere la risoluzione 5K, è necessario collegare un monitor DP con due cavi DP, la scheda grafica del computer potrebbe non supportare la risoluzione 5K). La risoluzione 5K è supportata solo da Windows

Monitor 1 Display Port 5K 5120x2880@60Hz (connected via two Display Port cables) Monitor 2 1x HDMI 4K 3840x2160@30Hz

USO DELLA STAZIONE DOCK NEL SISTEMA OPERATIVO WINDOWS

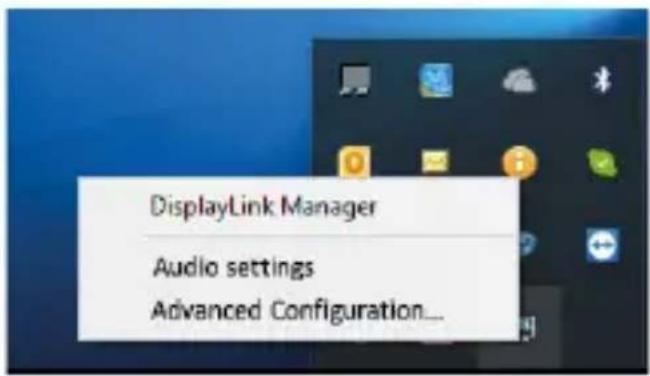

Cliccare sull'icona Collegamento di rete ubicata tra le icone n barra delle applicazioni:

A questo punto potete scegliere:

a) DisplayLink Manager
b) Impostazione audio
c) Configurazione avanzata

Funzioni optional per comandare il monitor con la Stazione dock connessa

USB 3.0 USB-C/TB3, 3x 4K Docking Station+ VESA+PD 70W CZ

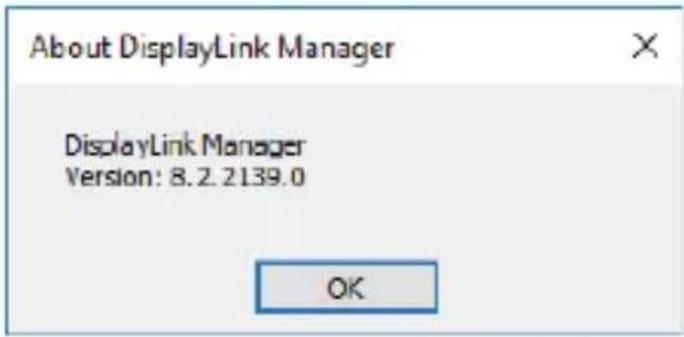

a) DisplayLink Manager – scelta questa funzione, viene visualizzata la versione del software.

b) Impostazione audio – permette di impostare l'audio (l'impostazione è simile all'impostazione dell'audio tramite il Pannello di controllo → Audio). Scegliere la cuffia a 2 canali e il microfono con il connettore jack di 3.5 mm. Impostare l'ingresso e l'uscita del "DisplayLink Audio" come dispositivo predefinito tra i dispositivi audio.

Questa modalità può essere utilizzata ad es. in Skype.

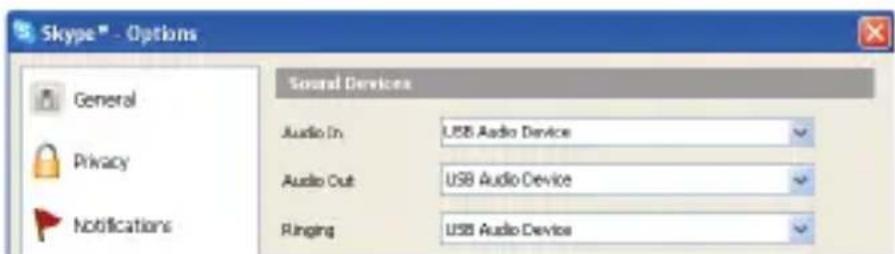

Skype™ - Options General Privacy Notifications Sound Devices Audio In: USB Audio Device Audio Out: USB Audio Device Ringing: USB Audio Device

Impostazione audio in Skype

c) Configurazione avanzata – cliccando su questa funzione optional, viene visualizzata l'impostazioni della Risoluzione dell'immagine nel sistema Windows.

Risoluzione dell'immagine nel SO Windows 10

A questo punto si può procedere all'impostazione della modalità: Immagine estesa / Immagine speculare / Immagine duplicata:

• Modalità Immagine estesa: selezionare la variante Più monitor → Estendere l'immagine → OK.
• Modalità Immagine speculare / Immagine duplicata: selezionare la variante Più monitor → Duplicare questa vista su 2 e 3 → OK.

Barrando la variante "Impostare questo monitor come monit monitor collegato assume la funzione del monitor principale.

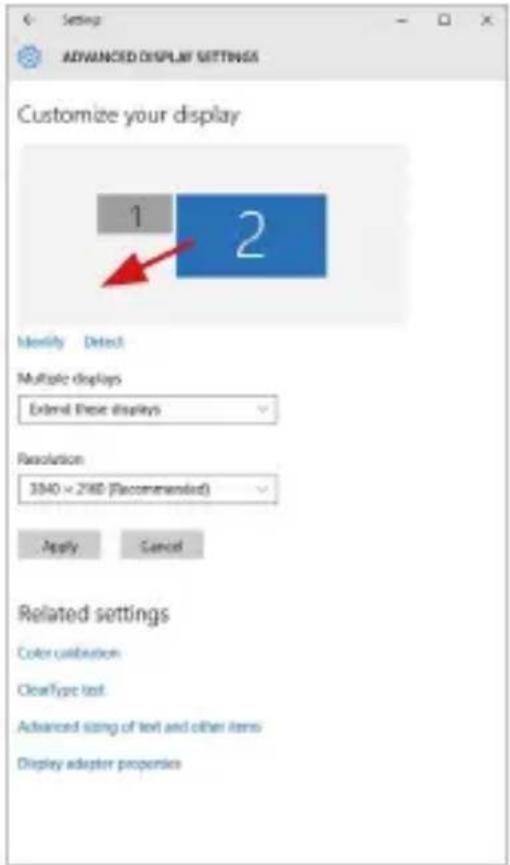

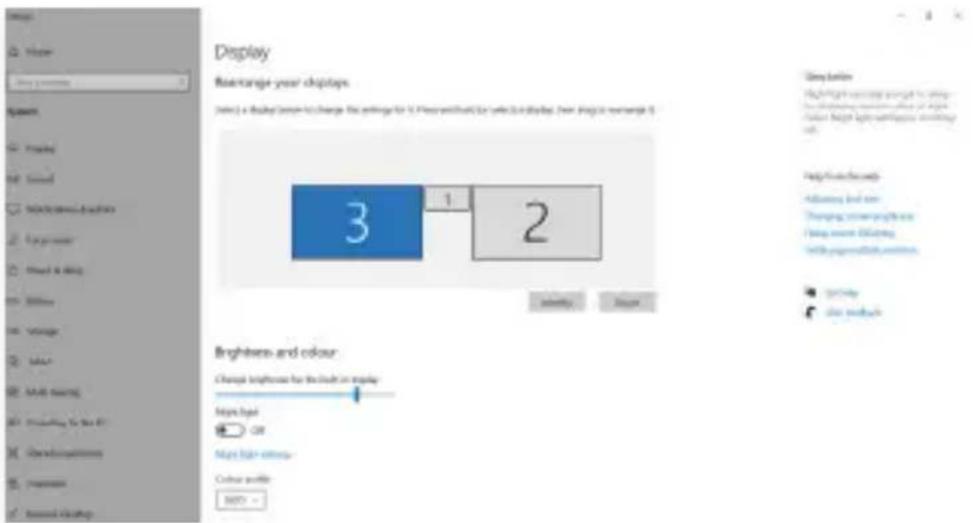

L'altro monitor può essere posizionato rispetto al monitor originario del notebook/tablet cliccando sullo stesso e trascinandolo a seconda del bisogno.

Posizionamento del monitor secondario rispetto al monitor primario del notebook/tablet

Modalità Standby / Hibernate e Video port – dopo l'attivazione del notebook/tablet nella modalità Standby/Hibernate viene visualizzato il monitor primario (originario) perciò si consiglia di utilizzare lo schermo integrato nel notebook/tablet come monitor primario per poter rifare il log-in al sistema.

Modalità Immagine speculare – il monitor secondario segue i parametri del monitor primario, quindi, se viene impostata la modalità Immagine speculare e il monitor primario ha la risoluzione 1.280 x 1.024, l'immagine trasmessa al monitor secondario avrà la risoluzione massima di 1.280 x 1.024, anche è stato impostato a una risoluzione superiore.

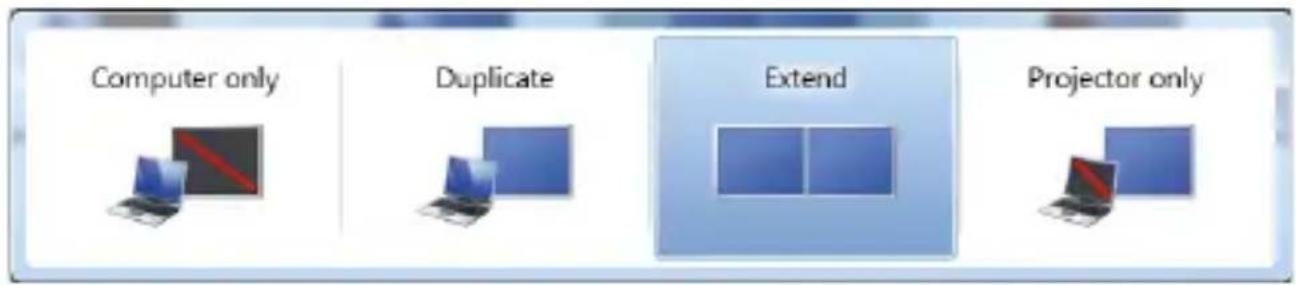

I monitor possono essere comandati semplicemente agendo sul tasto "Windows + P" (questa combinazione di tasti funziona a partire dal SO Windows 7 e superiore). Nel sistema operativo Windows 7 esistono le seguenti varianti optional per usare il monitor: Solo desktop 1, Duplicare, Estendere, Solo desktop 2. Nel sistema operativo Windows 8/8.1 esistono le seguenti varianti optional per usare il monitor: Solo computer, Duplica, Estendi, Solo proiettore.

Impostazione del monitor nel sistema Windows 7

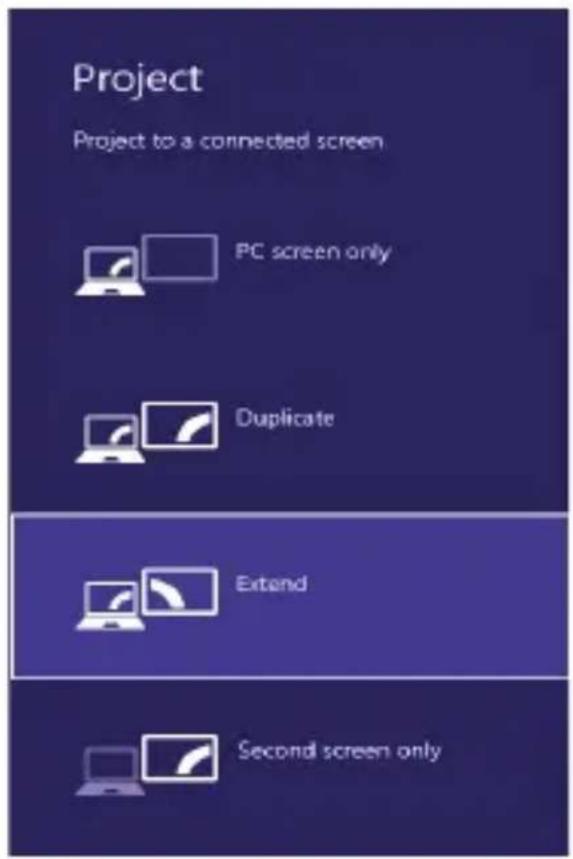

Impostazione del monitor nei SO Windows 8/8.1 e Windows 10

DISINSTALLAZIONE DEGLI STRUMENTI

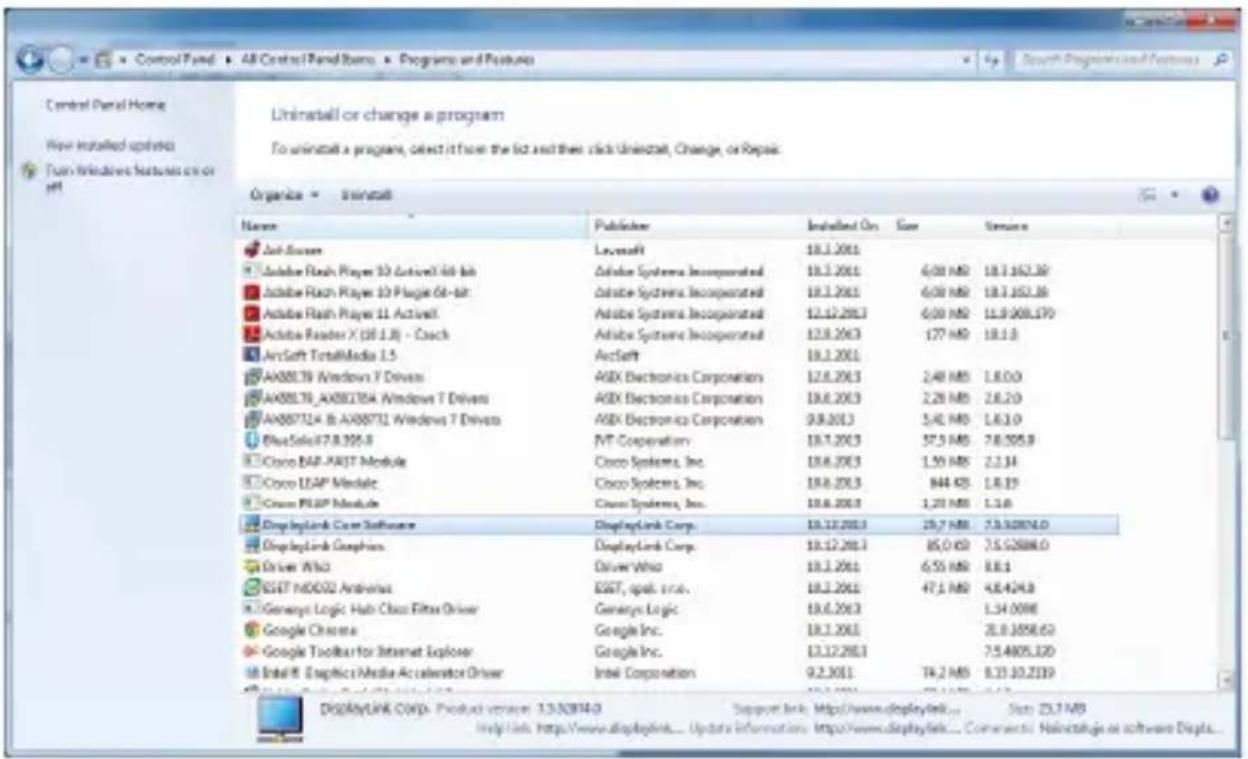

Procedere in modo standard tramite il Pannello di controllo → Mostra tutto → Programmi e funzionalità → Disinstallare: DisplayLink Core Software per gli strumenti video. Confermare ogni scelta nel corso della disinstallazione.

USB 3.0 USB-C/TB3, 3x 4K Docking Station+ VESA+PD 70W

IT

Control Panel Home New Installed updates Turn-Windows Features on or off Uninstall or change a program To uninstall a program, click it from the list and then click Uninstall, Change, or Repair: Organics - Install Name Lab Source Adobe Flash Players 10 (alt) and 48-bit Adobe Flash Players 10 Plague 66-bit Adobe Flash Players 11 ActiveX Adobe Reader X (36.1.8) - Coach Armsoft TotalMedia 1.5 AX88.79 Windows T Drivers AX88.79 AX88.79A Windows T Drivers AX88.724 & AX88.72 Windows T Drivers BlueSelect7.8.355.8 Cisco BAP.AUST Module Cisco LEAP Module Cisco FLAP Module DisplayLink Case Software DisplayLink Graphics Driver Who EAST HD6002 Andreas Genery Logic Hub Class Filter Driver Google Chrome Google Toolbar for Internet Explorer Intel® Diagnostics Media Accelerator Driver Publisher Layesoft Adobe Systems Incorporated Adobe Systems Incorporated Adobe Systems Incorporated Adobe Systems Incorporated AcSoft AGIX Electronics Corporation AGIX Electronics Corporation AGIX Electronics Corporation MTC Corporation Cisco Systems, Inc. Cisco Systems, Inc. Cisco Systems, Inc. DisplayLink Corp. DisplayLink Corp. Driver Who EAST, spat, inc. Genery Logic Google Inc. Google Inc. Intel Corporation Installed On: Size: Tensions: 73.3200N4.0 85.0 KB 6.55 KB 47.1 KB 13.4 KB 18.2 KB 14.2 KB 74.2 KB 74.2 KB

Disinstallazione degli strumenti

USO DELLA STAZIONE DOCK NEL SISTEMA OPERATIVO MACOS

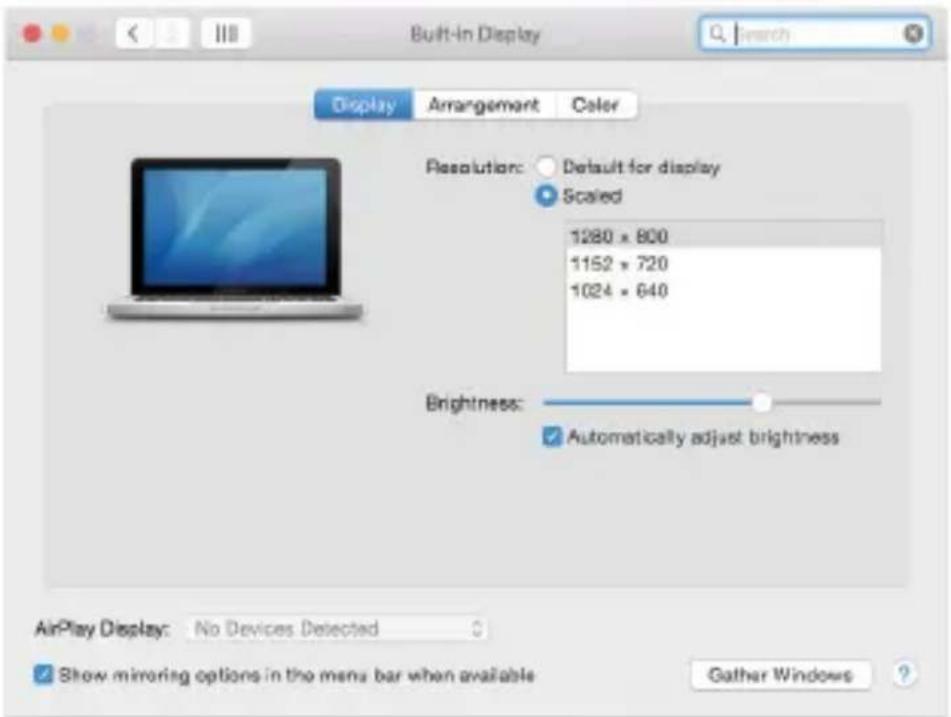

Collegato il monitor, lo schermo lampeggia ma è un fenomeno normale. Quando il lampeggio finisce, l'impostazione può essere effettuata qui: Prefe sistema Monitor:

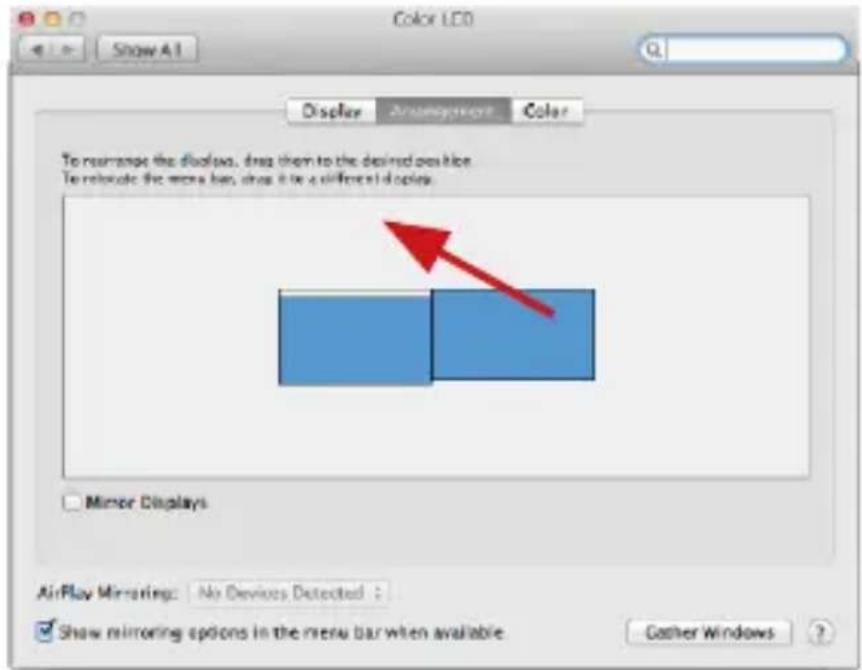

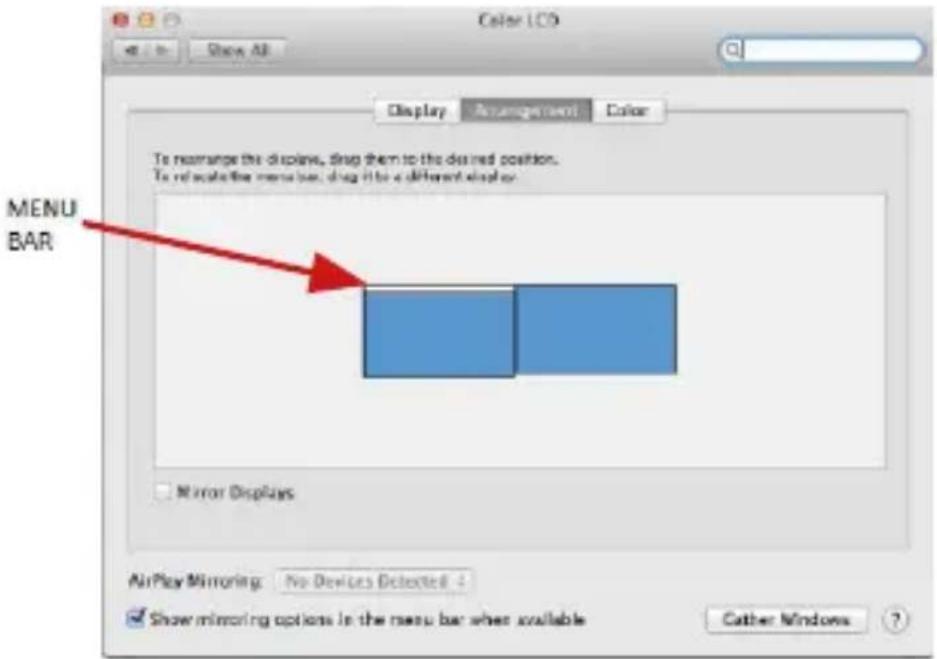

Aprendo la scheda Disposizione nella modalità default (Estendere), cliccare sul nuovo monitor e trascinarlo rispetto al monitor Mac a seconda del bisogno. Se viene scelta la modalità Immagine speculare, la modalità cambia a quella Speculare e la risoluzione dei monitor si adegua automaticamente secondo i loro parametri impostando la risoluzione più alta possibile su entrambi i monitor. Eliminando la modalità Immagine speculare, si ripristina la modali Estendere.

Modalità Estendere: La freccia indica la posizione possibile del monitor collegato rispetto al monitor Mac.

Modalità Estendere: In questa modalità il Monitor principale può essere scelto trascinando la barra Menu Bar.

USB 3.0 USB-C/TB3, 3x 4K Docking Station+ VESA+PD 70W

IT

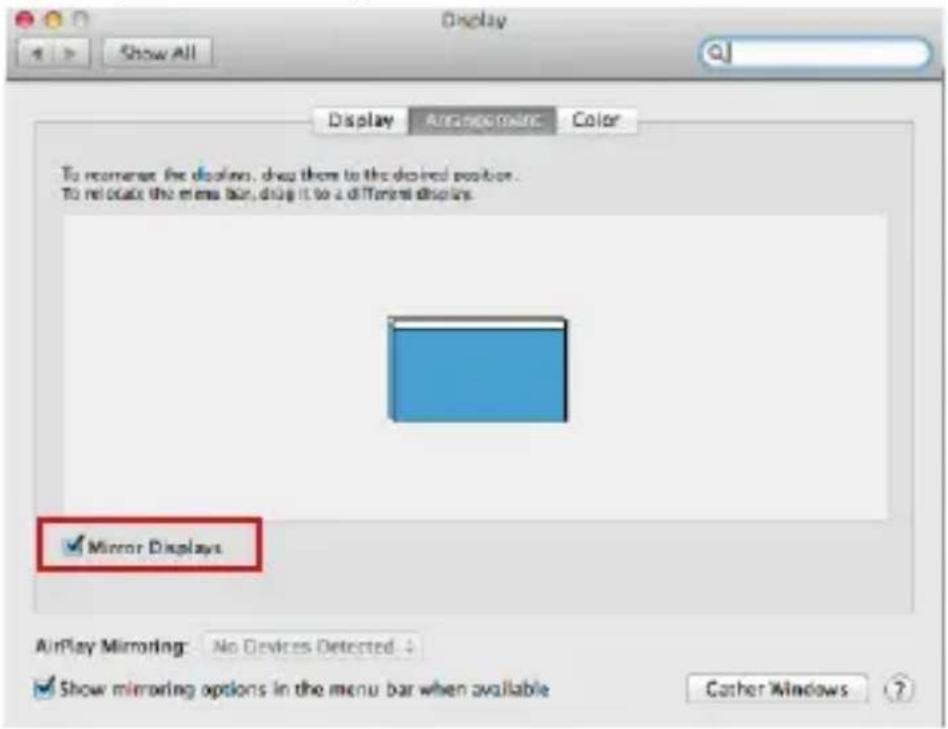

Modalità Immagine speculare: Può essere usata solo se è a disposizione nel sistema Mac.

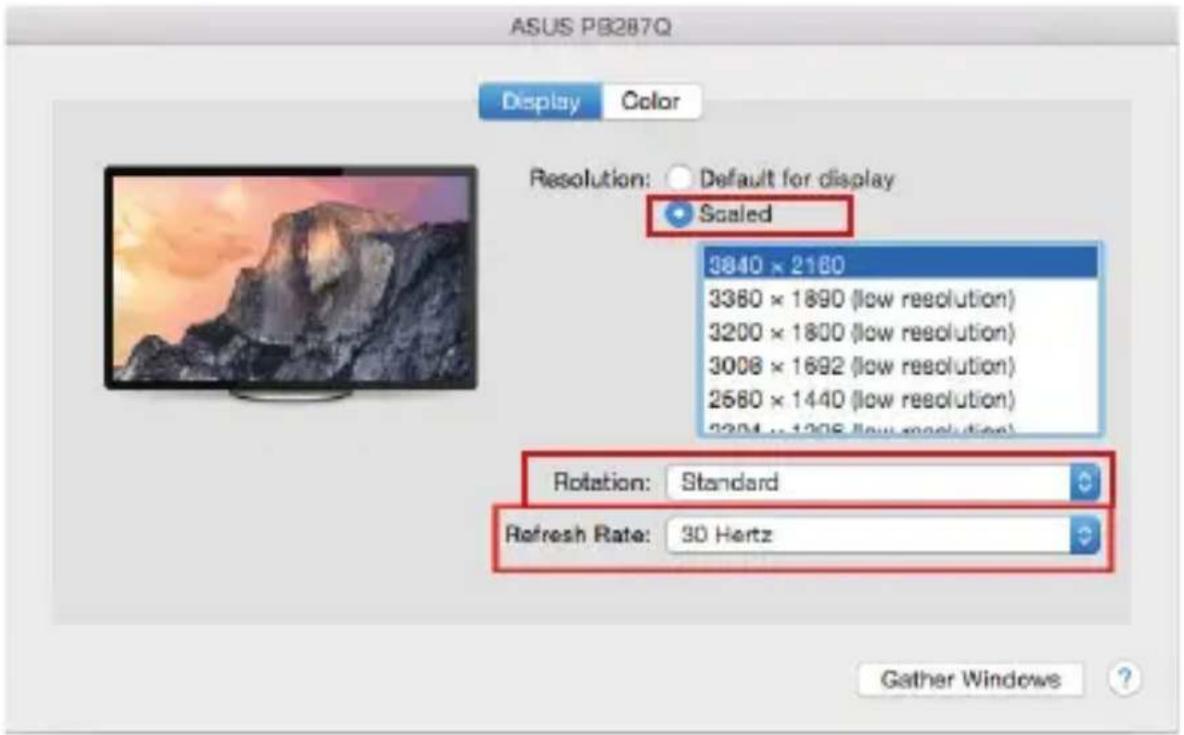

Per impostare il rispettivo monitor scegliere la modalità Raggruppa le finestre – Risoluzione (visualizza le risoluzioni disponibili), Rotazione (Standard, 90°, 180° e 270°) e Frequenza di aggiornamento (se disponibile). Vengono offerte le seguenti varianti a seconda del monitor usato:

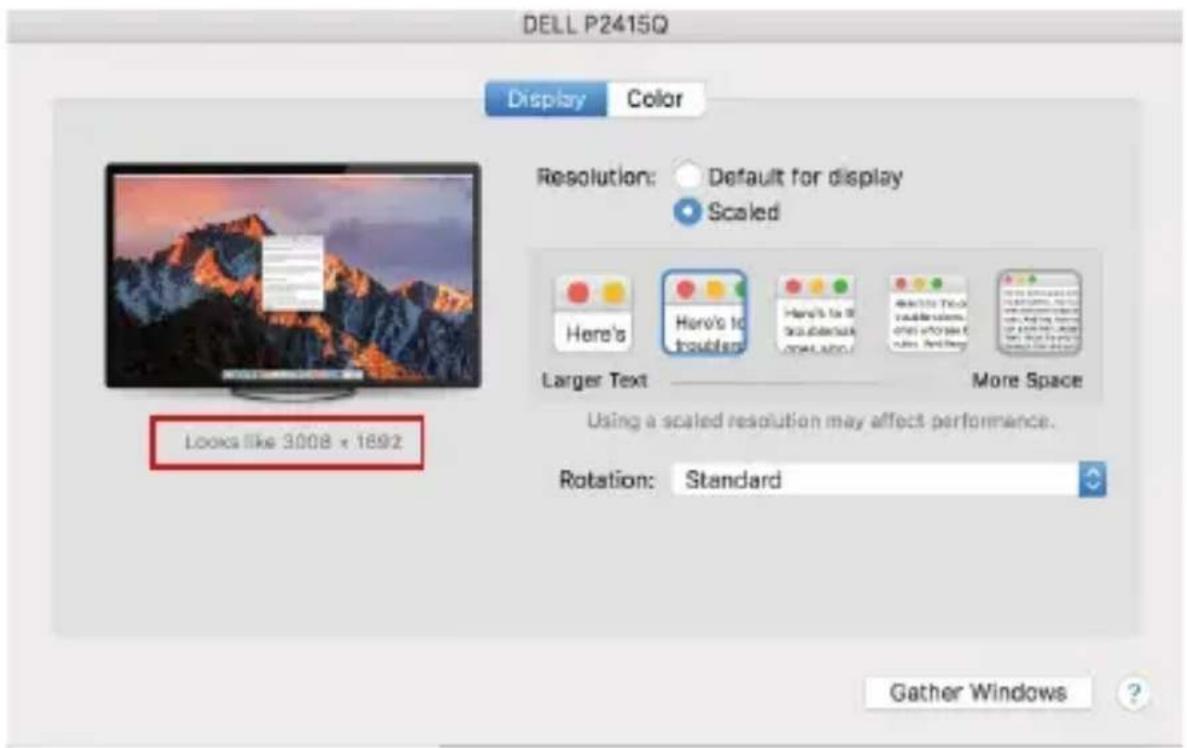

Variante della visualizzazione n. 1

Variante della visualizzazione n. 2 Cliccare sull'icona della Modalità selezionata. In basso appare la rispettiva risoluzione (in questo caso 3.008 x 1.692 = 4K, 30 Hz)

Modalità display chiuso – questa funzione permette di usare il monitor esterno connesso quando lo scherma Mac è chiuso; il Mac deve essere alimentato e il mouse e la tastiera devono essere connessi. Per ulteriori informazioni cliccare qui: https://support.apple.com/it-it/HT202351.

La maggioranza dei problemi connessi all'attivazione del monitor connesso dopo la sospensione del Mac, dopo aver usato lo screensaver, dopo aver riavviato il Mac o dopo il suo spegnimento e riaccensione, può essere risolta agendo sull'interruttore On/Off oppure scollegando il cavo USB della Stazione dock dalla porta USB Mac e ricollegandolo dopo ca. 10 secondi. Si consiglia di attendere alla fine del procedimento di collegamento di tutti i dispositivi periferici.

ALTRE FUNZIONI

Collegamento del dispositivo USB – i dispositivi USB collegati alla porta USB 3.0 della Stazione dock (HDD esterno USB, tastiera USB, mouse USB, Hub USB, adattatore grafico USB) vengano usati abitualmente.

Ricarica – la Stazione dock supporta la ricarica dei dispositivi mobili collegati e dotati di una porta USB tipo smartphone, lettori di e-book, lettori multimediali, navigatori o tablet. E' sufficiente collegare il dispositivo da ricaricare alla porta USB della Stazione dock tramite il cavo originale.

Audio

Il dispositivo audio collegato tramite l'uscita grafica deve essere impostato e controllato qui: Selezioni di sistema-Audio-Uscita – impostare USB Audio Device.

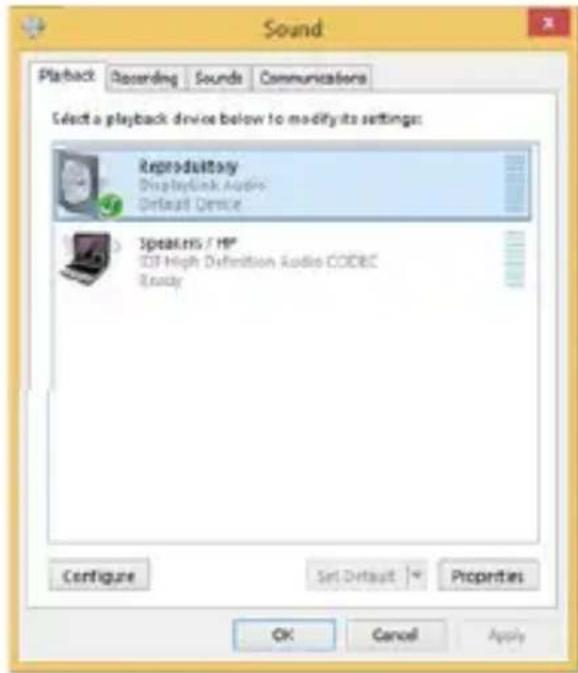

L'audio nelle cuffie e nel monitor può essere impostato come segue: Aprire-Applicazioni-Utilità-Impostazione audio MIDI.app – cliccare su “+” in basso a sinistra – Creare dispositivo con più uscite e scegliere le uscite richieste da quelle offerte sul Dispositivo con più uscite.

Nota: La maggioranza dei problemi connessi alla Stazione dock e al collegamento dei dispositivi periferici può essere risolta agendo sull'interruttore On/Off oppure scollegando il cavo USB della Stazione dock dalla porta USB del notebook/tablet/Mac e ricollegandolo dopo ca. 10 secondi.

ISTRUZIONI DI SICUREZZA PER L'USO DELLA STAZIONE DOCK

• Evitare i valori estremi della temperatura e dell'umidità.
• Usare il dispositivo su un supporto orizzontale per evitare la caduta per terra a causa del suo scivolamento.
• Conservare gli strumenti e anche il Libretto d'uso.

In collaborazione con il Centro di assistenza tecnica

• controllare il funzionamento del dispositivo dopo la sua caduta per terra o nell'acqua
• verificare il funzionamento del dispositivo in caso di rottura dell'involucro
• sporgere il reclamo se il dispositivo non funziona secondo il Libretto d'uso.

DOMANDE FREQUENTI

Si veda la scheda "FAQ" di questo prodotto sulle nostre pagine web www.i-tec.pro.

SLOVNÍK POJMŮ

Questo dispositivo è contrassegnato con il seguente simbolo di riciclaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di raccolta dei rifiuti differenziati istituita per questo scopo e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In questo modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).
