BEDIENUNGSANLEITUNG CATRIPLEDOCKVGAPD i-TEC

DE Bitte lesen Sie das gesamte Handbuch sorgfältig durch. Die ausführliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.pro unter „Benutzerhandbücher, Treiber“ bei diesem Produkt zu finden. Wenn Sie Probleme haben, kontaktieren Sie bitte unser Support-Team unter: [e-mail]

• Schnittstelle / Port / Anschluss / Eingang / Steckplatz – Stelle, an der zwei Geräte physisch verbunden werden.
• Kontroller – Halbleiterbestandteil (s.g. Chipsatz) in Notebook, Tablet-PC, der die Arbeit eines der Ports sichert.
• USB-C / USB Type-C – ist ein neuer symmetrischer Stecker und Standard, der von USB-IF in seiner USB 3.1 Spezifikation angegeben wurde. Es wurde die native Unterstützung dieses Steckers unter Windows 10 (Microsoft), macOS X (Apple) und Chrome OS und Android (Google) vorgestellt. Er ermöglicht schnellere Aufladung, so gen. Doppelrolle (Gastgeber sowie Gast), Unterstützung so gen. Alternativer Betriebe – Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) und Fehleranzeige über Gerätebillboard.
• USB 3.1 / 3.0 / 2.0 – Standard für USB-Schnittstelle/Port zum Anschluss verschiedener USB-Geräte. Über die USB-Typ-A-Schnittstelle können verschiedene USB-Geräte an die Dockingstation oder den Adapter angeschlossen werden.
• HDMI / Display Port – Standard für digitale Grafikschnittstelle / Port, die zum Anschluss von Bildschirmen und anderen Grafikbildschirmgeräten dient.
  • LAN (Local Area Network) – lokales Computernetzwerk, zurzeit gehört zu den populärsten so gen. Ethernet, das bei Docking Station eine theoretische Übertragungsgeschwindigkeit bis zu 1 Gbit/s erreicht – Bezeichnung GLAN / RJ-45.
• Audio – Bezeichnung für Toneigangs- (Mikrophon) oder Ausgangsgeräte (Kopfhörer / Lautsprecher).

SPEZIFIKATION

• 1x USB-C-Anschluss zum Anschluss an USB-C- oder USB-A-Geräte (USB-C-Kabel und USB-C-auf-USB-3.0-Adapter im Lieferumfang enthalten)
- Docking-Station-Technologie: DisplayLink + USBC DP Alt mode + USB-C PD
• Power Delivery: 70 W
- Videos:

2x DisplayPort

3x HDMI

- Auflösung:

1 Bildschirm: 1x Display Port → bis zu 4K/60 Hz
1 Bildschirm: 1x HDMI 1/2 → bis zu 4K/60 Hz
1 Bildschirm: 1x HDMI 3 → bis zu 4K/30 Hz
1 Bildschirm: 2x Display Port → bis zu 5K/60 Hz

2 Bildschirme: 2x Display Port + 1x HDMI 3 → bis zu 5K/60Hz * und 4K/30Hz
2 Bildschirme: 1x Display Port/HDMI 1/2+ 1x Display Port/HDMI 1/2 → bis zu 2x 4K/60Hz
2 Bildschirme: 1x Display Port/HDMI 1/2+ 1x HDMI 3 → bis zu 4K/60Hz und 4K/30Hz
3 Bildschirme: 1x Display Port/HDMI 1/2+ 1x Display Port/HDMI 1/2
+ 1x HDMI 3 → bis zu 2x 4K/60Hz + 4K/30Hz

USB 3.0 USB-C/TB3, 3x 4K Docking Station+ VESA+PD 70W

DE

• 1x USB-C-Port Gen. 1 (nur für Daten)
- 1x USB-C-Port Gen. 2 (nur für Daten) mit Fast-Charge-Unterstützung (BC 1.2)
- 1x USB-3.1-Port Gen. 2 mit Fast-Charge-Unterstützung (BC 1.2)
- 2x USB-3.0 Port
• 1x Ethernet GLAN RJ-45 Port (DisplayLink DL-6950)
• 1x 3.5mm Kombo-Audioausgang
• 1x Stromversorgungsanschluss (DC 24V/4A)
- EIN/AUS-Schalter zum Ein- und Ausschalten der Dockingstation
• LED-Anzeige
- Unterstützung für Kensington-Lock
- Unterstützung für VESA-Befestigung
• USB-C-Kabel (100 cm)
- OS: Windows 7/8/8.1/10, macOS, Linux Ubuntu 14.04 oder höher, Android 5 oder höher, Chrome OS R51 oder höher
- Produktmaße: 191 x 85 x 31 mm
• Gewicht des Produkts: 341 g

* 5K-Auflösung unterstützt nur Windows

Die Außenstromversorgungsquelle ist ausschließlich zur Verwendung für CATRIPLEDOCKPDPRO bestimmt.

5 6 1 2 3 4

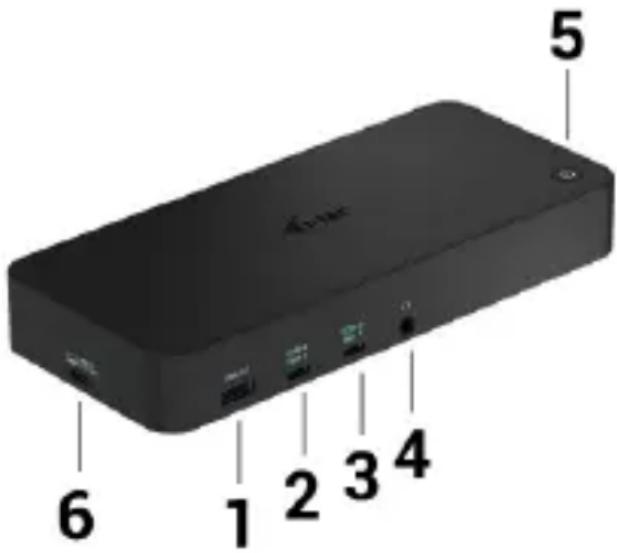

BESCHREIBUNG

Frontseite:

1. USB 3.1-Port Gen. 2 zum Anschluss Ihrer vorhandenen USB 3.1/3.0/2.0-Geräte und zur Datenübertragung (10 Gbit/s), unterstützt USB Hot Swapping und BC 1.2-Schnellladung
2. USB-C 3.1-Anschluss Gen. 2 zum Anschluss Ihrer vorhandenen USB 3.1/3.0/2.0-Geräte und zur Datenübertragung (10 Gbit/s), Unterstützung von USB Hot Swapping und BC 1.2-Schnellladung
3. USB-C 3.1-Anschluss Gen. 1 zum Anschluss Ihrer USB-C-Geräte, dient nur zur Datenübertragung (5 Gbit/s)

DE

USB 3.0 USB-C/TB3, 3x 4K Docking Station+ VESA+PD 70W

1. 3.5-mm-Audio-Kombianschluss
2. Ein/Aus-Schalter zum Ein- und Ausschalten des Docks
3. USB-C-Anschluss zum Anschluss des Docks an einen Laptop mit USB-C oder USB-A-Schnittstelle (USB-C/F-auf-USB-A/M-Adapter für den Anschluss an den USB-A-Anschluss im Lieferumfang enthalten). Wenn das Dock mit dem USB-C-oder Thunderbolt 3-Anschluss Ihres Laptops verbunden ist, unterstützt es auch Power Delivery zum Laden Ihres Laptops - 70 W.

Vorderseite:

1. Stromeingang - externer Netzadapter (Ausgang: DC 24V/4A)
2. Ethernet-GLAN RJ-45-Anschluss für Hochgeschwindigkeitsnetzwerk und Internetzugang über Gigabit-Ethernet, unterstützt Geschwindigkeiten von 10/100/1000 Mbit/s
3. USB-C 3.0-Anschluss zum Anschließen Ihrer USB-C-Geräte, er dient nur zur Datenübertragung (5 Gbit/s)
4. 2x HDMI und 2x Display Port
5. 1x HDMI
6. Kensington-Schloss

12 7 8 9 10 11

SYSTEMANFORDERUNGEN

Hardwareanforderungen:

Geräte mit einem freien USB-A-, USB-C- oder Thunderbolt3-Anschluss

Anforderungen an die Power-Delivery-Funktion: Geräte mit einem freien USB-C- oder Thunderbolt-3-Anschluss mit „Power Delivery“-Unterstützung.

Anforderungen für den HDMI 3-Ausgang:

Geräte mit einem freien USB-C-Anschluss mit „DisplayPort Alternate Mode“-Unterstützung oder einem Thunderbolt 3-Anschluss.

Betriebssystem: Windows 7/8/8.1/10, macOS, Linux Ubuntu 14.04 oder höher, Android 5 oder höher, Chrome OS R51 oder höher

Für gemeinsames Arbeiten mit mehreren Monitoren:

• Prozessor: Intel Core i5 2+GHz / AMD Trinity oder besser
  • RAM: 4GB
  • GPU: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM oder besser
• USB 3.0 / USB-C Anschluss

Für die Videowiedergabe

• Prozessor: Intel Core i7 2+GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P oder besser
• RAM: 8GB
• GPU: Intel HD 4000, ATI Radeon HD 8650, NVidia GeForce 7xxM oder besser
• USB 3.0 / USB-C Anschluss

Für weniger leistungsstarke Laptops gilt, dass sie zwar 4K/5K-Videowiedergabe beherrschen, das Ergebnis aber nicht ideal ist (intermittierendes, abgehacktes Video).

TREIBERINSTALLATION UNTER WINDOWS 7 / 8 / 8.1 / 10 (32/64 BIT)

HINWEIS! Schließen Sie die Docking Station an Ihr Notebook / Tablet PC nicht an, bis die betreffenden Treiber nicht installiert sind. Die Treiber sind nur vor erster Benutzung zu installieren. Vergewissern Sie sich vor der Installation, dass Sie im System die neuesten Treiber für Ihr Gerät installiert haben und BIOS aktualisiert ist.

Für Windows 7/8/8.1 sind die Treiber unter unserer Internetseite www.i-tec.pro unter „Download“ bei diesem Produkt herunterzuladen. Starten Sie die Installation von heruntergeladener Datei, wählen Sie die Installationssprache aus und gehen Sie nach Anweisungen auf dem Bildschirm vor.

Unter Windows 10 ist die Docking Station direkt anzuschließen, die Treiber werden nach Internetanschluss vom System automatisch installiert.

Unter Windows 7 / 8 / 8.1 / 10 werden die Treiber unter dem Benutzer „Administrator“ installiert. Der Bildschirm kann während der Treiberinstallation blinzeln, es geht um Standardprozess. Nach der Installation empfehlen wir das Notebook / Tablet PC neuzustarten.

Wenn es um mehrere Notebooks ausgestattet mit Betriebssystem Windows 7, 8, 8.1 geht, ist eine einmalige kollektive Installation durch Systemadministrator möglich. Für mehrere Informationen über diese Installationsmöglichkeit lesen Sie die Anweisung hier: http://www.displaylink.com/downloads/corporate

HARDWARE INSTALLATION (ANSCHLUSS DER DOCKING STATION AN NOTEBOOK / TABLET PC)

1. Schalten Sie das Notebook / Tablet PC ein und schließen Sie den Versorgungadapter an Docking Station an.
2. Schließen Sie den Versorgungsadapter der Docking Station an Netzwerk AC 110 V / 230 V an und drücken Sie die ON Taste.
3. Schließen Sie USB-C Kabel an USB-C Port auf der Rückseite der Docking Station an.
4. Das andere Ende schließen Sie an einen freien USB-C Port Ihres Notebooks / Tablet PCs an.
5. Nachfolgend wird die automatische Installation der Ports unter einzelnen Systemen gestartet.
6. Starten Sie Ihr Notebook / Tablet PC nach der Installation neu.

Unter Windows wird der LAN Port unter Start → Systemsteuerung (Kleine Schaltflächen anzeigen) → Gerätemanager → Netzwerkadapter als „USB Ethernet“ angezeigt. Die Docking Station wird unter Start → Systemsteuerung (Kleine Schaltflächen anzeigen) → Gerätemanager → Grafikadapter als „USB-C Triple-4K Dock“ angezeigt. Die Audio Ports sind unter Start → Systemsteuerung (Kleine Schaltflächen anzeigen) → Gerätemanager → Steuereinheit für Ton, Video und Spiele als „USB Audio“.

Falls einige Geräte durch gelbes ! oder ? gezeichnet sind, ist die Docking Station nicht richtig installiert. In diesem Falle schalten Sie die Docking Station ab, deinstallieren Sie die bestehenden Treiber (Sieh. das Kapitel „Treiberdeinstallation“) und installieren Sie nochmals die neuesten Treiber, die unter unserer Internetseite www.i-tec.pro unter „Download“ bei diesem Produkt herunterzuladen sind. Dann schließen Sie die Docking Station an Notebook / Tablet PC wieder. Falls Sie auf Probleme stoßen, wenden Sie sich auf unserer technische Abteilung unter: [e-mail].

TREIBERINSTALLATION UNTER MACOS X

HINWEIS! Schließen Sie die Docking Station an Ihren Mac nicht an, bis die betreffenden Treiber nicht installiert sind. Die Treiber sind nur vor erster Verwendung zu installieren. Wir empfehlen das neueste Betriebssystem macOS zu installieren.

Die Treiber sind unter unserer Internetseite www.i-tec.pro unter „Download“ bei diesem Produkt herunterzuladen.

Entpacken Sie die Datei auf die Arbeitsfläche Ihres MacBooks als eine virtuelle Festplatte, wählen Sie „Drivers“ und dann „DisplayLink Software Installer“. Nachfolgend wählen Sie die Installationssprache und gehen sie nach den Anweisungen auf dem Bildschirm vor, bei Bedarf geben Sie das Benutzerpasswort ein. Der Bildschirm kann während der Installation blinzeln, es geht um Standardprozess. MacBook ist nach der Installation neuzustarten.

HARDWARE INSTALLATION (ANSCHLUSS DER DOCKING STATION AN MACBOOK)

1. Schalten Sie Ihr MacBook ein und schließen Sie den Netzadapter an das Dock an.
2. Stecken Sie den Netzadapter der Dockingstation in eine 110V/230V-Wechselstromsteckdose und drücken Sie die EIN-Taste.
3. Stecken Sie das USB-C-Kabel in den USB-C-Anschluss an der Rückseite des Docks. Verwenden Sie den USB-C-auf-USB-A-Adapter, um ihn an den USB-A-Anschluss Ihres Laptops/Tablets anzuschließen.
4. Stecken Sie das andere Ende in einen freien USB 3.0 / USB-C-Anschluss an Ihrem MacBook.
5. Danach beginnt die automatische Installation der Ports.
6. Wenn die Installation abgeschlossen ist, starten Sie Ihr MacBook neu.

Die installierten Anschlüsse werden in macOS X als "USB-C Triple-4K Dock" in "About this Mac" → "System Profiler" → "Hardware" → "USB" angezeigt.

TREIBERINSTALLATION UNTER WEITEREN BETRIEBSSYSTEMEN

Für Android, Chrome OS und Ubuntu benutzen Sie die Treiber vom Hersteller des DisplayLink Chipsatzes. Sie sind unter unserer Internetseite www.i-tec.cz/setup unter „Download“ bei diesem Produkt oder hier zu finden:

ANSCHLUSS VON HDMI / DISPLAY PORT DES BILDSCHIRMS

Zum Bildschirmanschluss an Docking Station benutzen Sie HDMI / DP Kabel. Während der Installation eines zusätzlichen Bildschirms an Notebook / Tablet PC kann der Bildschirm blinzeln, es geht um Standardprozess. Die Docking Station bietet folgende grafische Schnittstelle an: 2x Display Port und 1x HDMI (Der HDMI-Anschluss ist nur verfügbar, wenn Sie das Dock mit dem USB-C-Anschluss Ihres Laptops verbinden). Das Dock unterstützt:

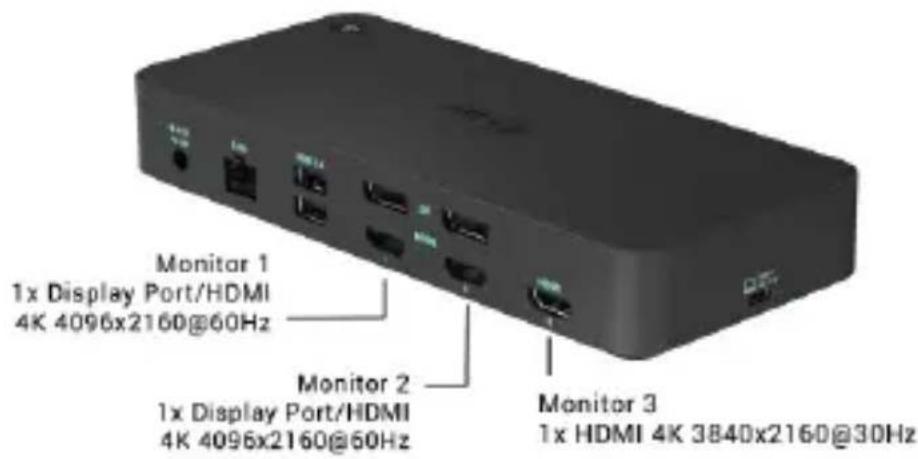

a) Anschluss von bis zu drei 4K-Monitoren gleichzeitig (1x HDMI 4K 3840x2160@30Hz und 2x Display Port/HDMI Monitor 4K 4096x2160@60Hz)

Monitor 1 1x Display Port/HDMI 4K 4096x2160@60Hz Monitor 2 1x Display Port/HDMI 4K 4096x2160@60Hz Monitor 3 1x HDMI 4K 3840x2160@30Hz

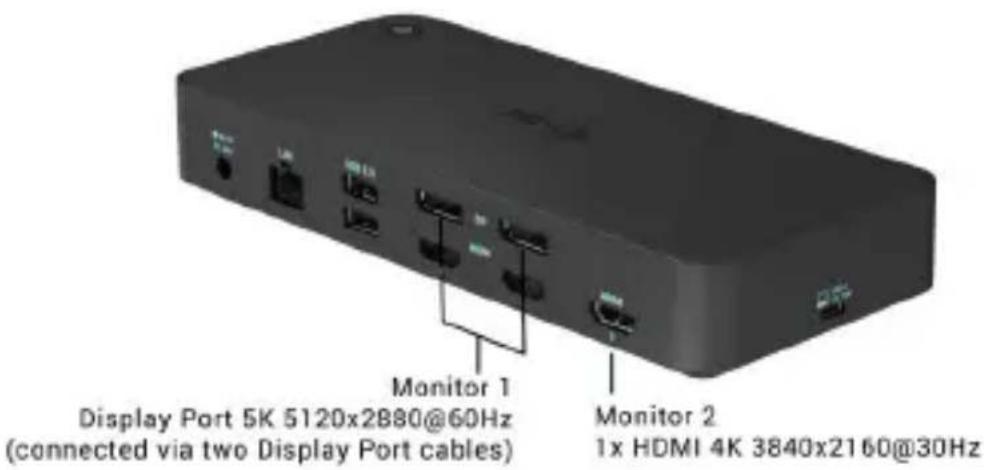

b) Schließen Sie gleichzeitig einen 5K- und einen 4K-Monitor an (1x HDMI 4K 3840x2160@30Hz und 1x Display Port 5K 5120x2880@60Hz Monitor). Um eine 5K-Auflösung zu erreichen, müssen Sie einen DP-Monitor mit zwei DP-Kabeln anschließen; die Grafikkarte in Ihrem Computer unterstützt möglicherweise keine 5K-Auflösung). 5K-Auflösung wird nur von Windows unterstützt

Monitor 1 Display Port 5K 5120x2880@60Hz (connected via two Display Port cables) Monitor 2 1x HDMI 4K 3840x2160@30Hz

VERWENDUNG DER DOCKING STATION UNTER WINDOWS BS

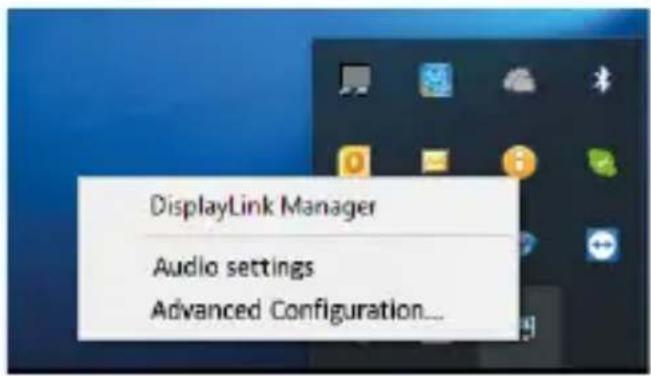

Klicken Sie auf die Schaltfläche Netzverbindungen-DisplayLink, die unter versteckten Schaltflächen auf der Startleiste zu finden ist:

USB 3.0 USB-C/TB3, 3x 4K Docking Station+ VESA+PD 70W

DE

Hier können Sie dann wählen:

a) DisplayLink Manager
b) Toneinstellungen
c) Fortgeschrittene Konfiguration

Wahlen zur Bildschirmbedienung mit angeschlossener Docking Station

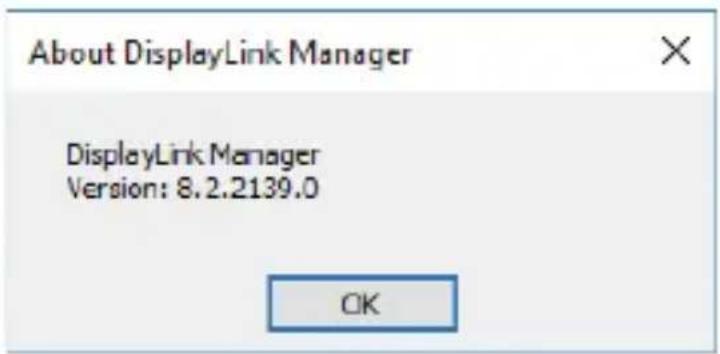

Ad a) DisplayLink Manager – nach der Wahl wird die installierte Softwareversion angezeigt.

Installierte Softwareversion

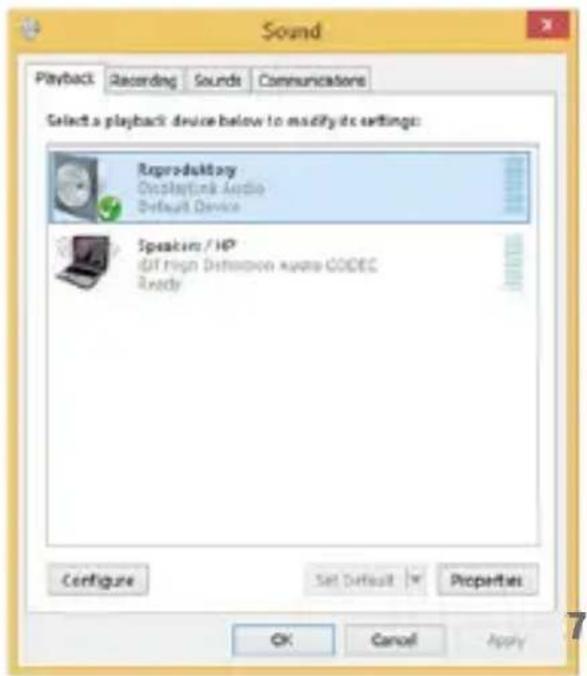

Ad b) Toneinstellung – ermöglicht die Toneinstellung (die Einstellung unter Gerätemanager → Ton). Für Verwendung wählen Sie 2-Kanal Kopfhörer und Mikrofon mit 3.5 mm Jack. In Tongeräten stellen Sie als Eingang und Ausgang „USB Audio“ als Ausgangsgerät ein.

Es kann dann für die Einstellung von z. B. Skype ausgenutzt werden.

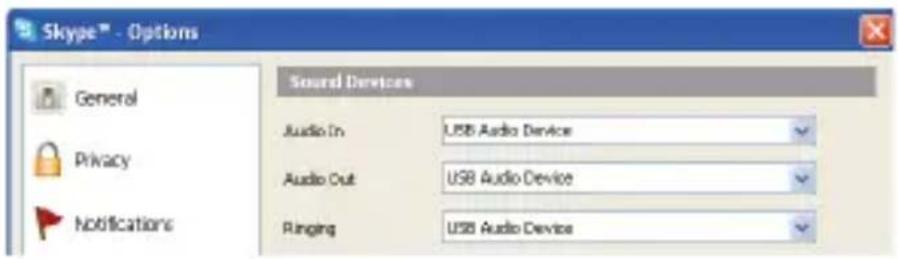

Skype™ - Options General Privacy Notifications Sound Devices Audio In: USB Audio Device Audio Out: USB Audio Device Ringing: USB Audio Device

Toneinstellung für Skype

Ad c) Fortgeschrittene Konfiguration – nach dem Klicken wird die Einstellung für Anzeigewauflösung unter Windows System angezeigt.

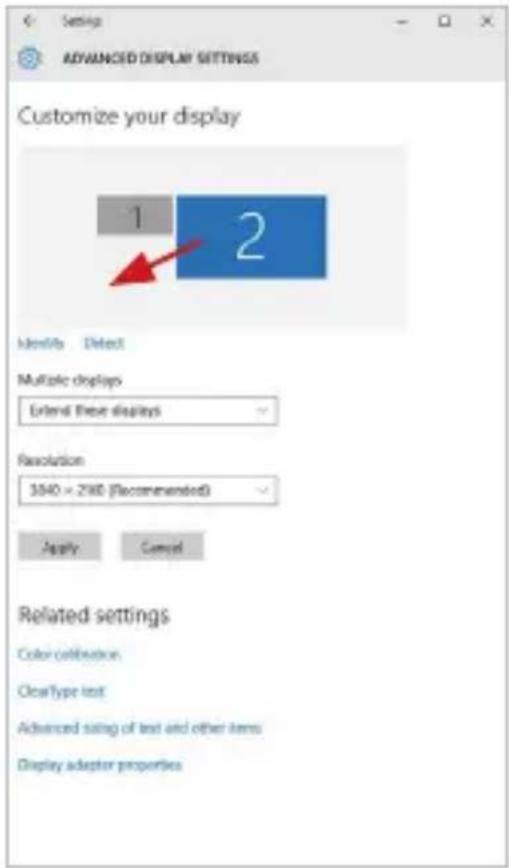

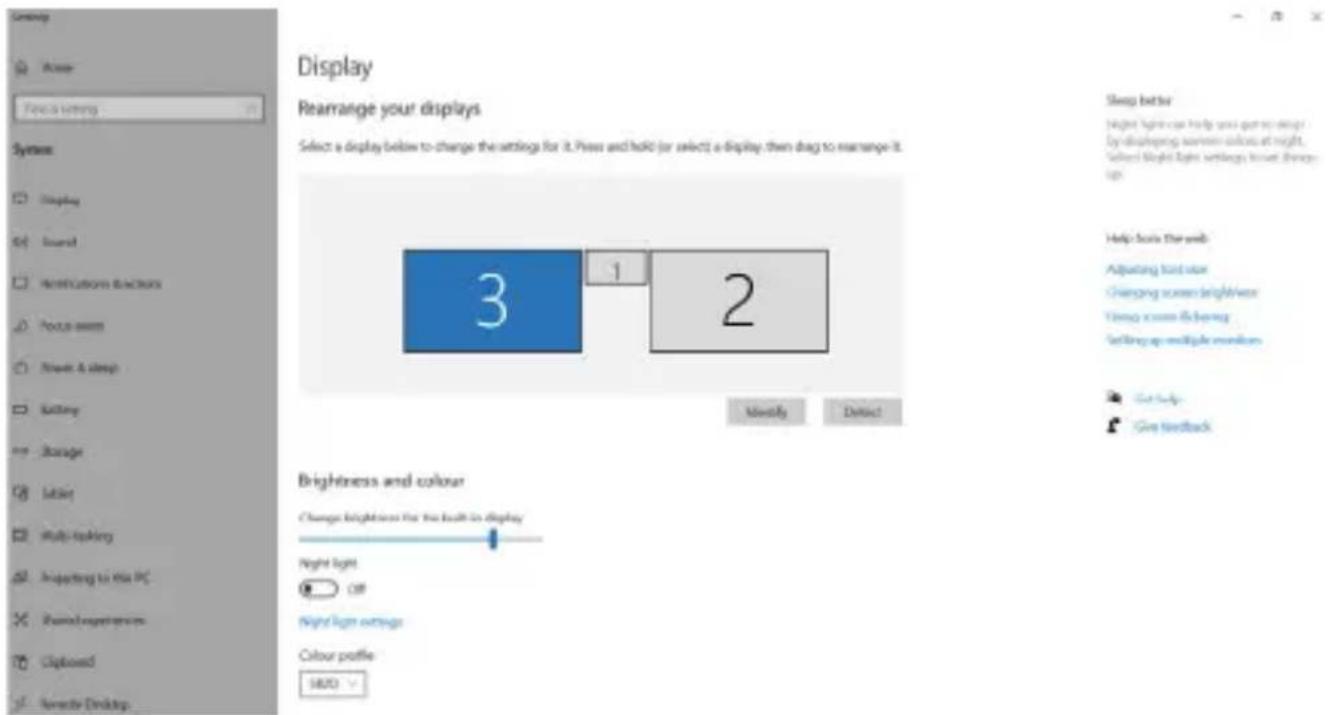

Anzeigeauflösung unter Windows 10

Es ist möglich Erweitern (Extend) und Spiegeln / Duplizieren (Mirror) einzustellen):

• Modus Érweitern (Extend): Wählen Sie auf dem Bildschirm für mehrerer Bildschirme → diese Abbildung erweitern → OK.
• Modus Spiegeln / Duplizieren (Mirror): auf dem Bildschirm, wählen Sie Mehrere Monitore → Diese Ansicht auf 2 duplizieren und 3 → OK.

Durch die Wahl des Feldes „Diesen Bildschirm zum Primärbildschirm einstellen“ wird der zusätzliche Bildschirm zum Hauptbildschirm eingestellt.

Nach dem Klick auf den zweiten Bildschirm und nach seinem Verschieben können Sie ihn nach Bedarf gegenüber dem primären Bildschirm von Ihrem Notebook / Tablet-PC platzieren.

Position eines zusätzlichen Bildschirms gegenüber dem ursprünglichen Bildschirm von Notebook / Tablet PC

Standby / Hibernate Betrieb und Video Port – nach der Aktivierung des Notebooks / Tablet-PCs / Computers aus dem Standby / Hibernate Betrieb wird das bestehende Display (Primärdisplay) angezeigt, deswegen empfehlen wir, den Notebook- / Tablet-PC- als Primärdisplay zu verwenden, um sich wieder im System anmelden zu können.

Mirror Betrieb – das Zusatzdisplay richtet sich nach den Parametern des Gerätedisplays, d.h. falls Sie den Mirror Betrieb einstellen und das integrierte Display über die Auflösung von 1280x1024 verfügt, wird der Bildschirm mit der maximalen Auflösung von 1280x1024 übertragen (auch wenn eine höhere Auflösung eingestellt wird).

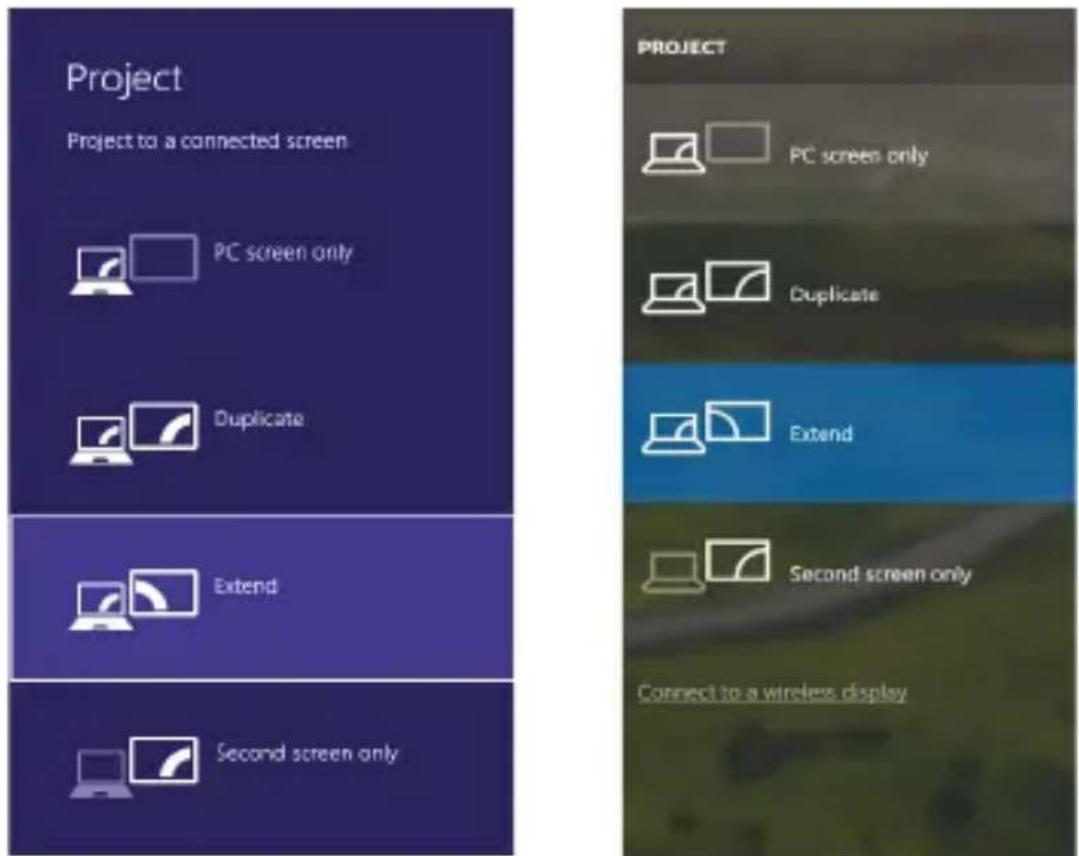

Mit Hilfe der Tastenkombination „Windows“ + P ist es auch möglich, beide Displays einfach zu bedienen (diese Tastaturabkürzung funktioniert erst ab Windows 7 und höher). Zur Bildschirmbenutzung unter Windows 7 dienen folgende Vorwahlen: Nur Computer, Duplizieren, Erweitern und Nur Projektor. Unter Windows 8 / 8.1 kann gewählt werden: Nur PC-Bildschirm, Duplizieren, Erweitern, Nur zweiter Bildschirm.

Bildschirmeinstellungen unter Windows 7

Bildschirmeinstellungen unter Windows 8 / 8.1 und Windows 10

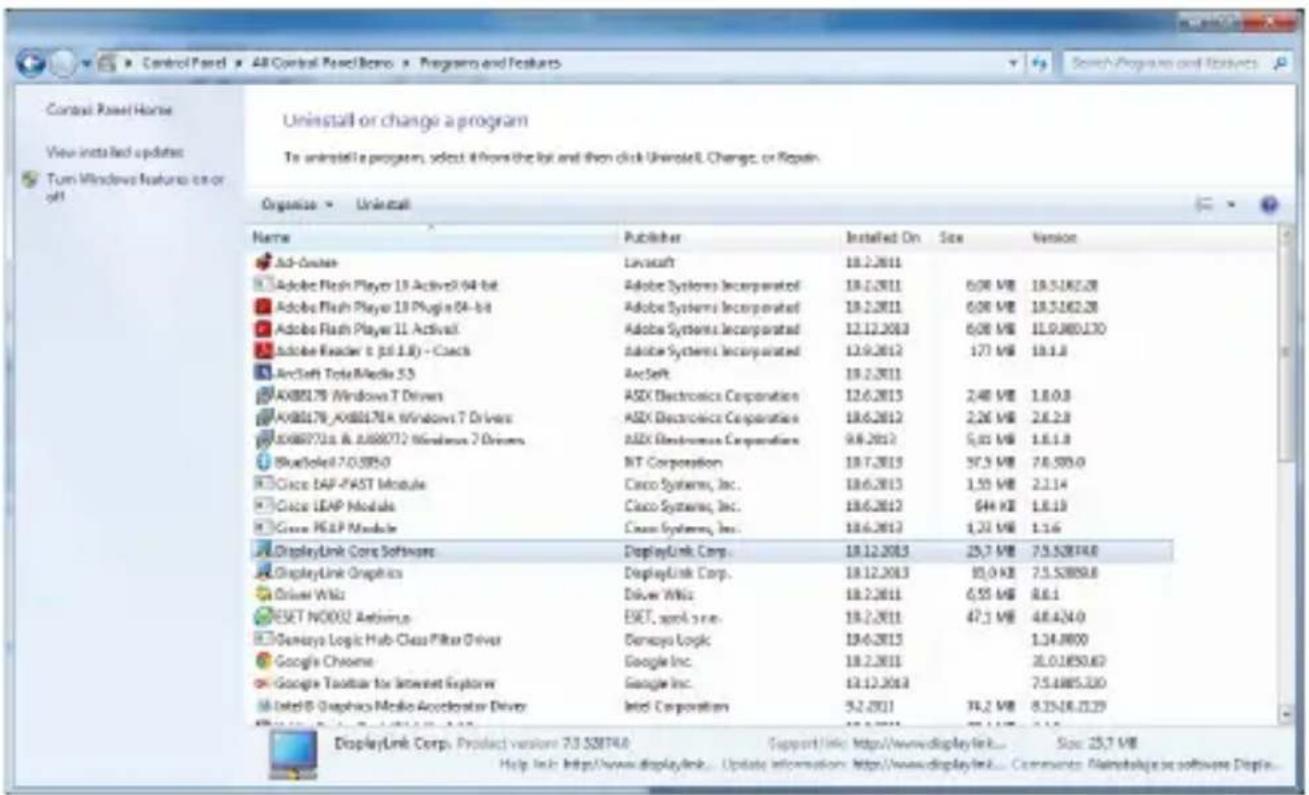

TREIBERDEINSTALLATION

Standardmäßig gehen Sie folgendermaßen vor: Systemsteuerung → Systemsteuerung → Programme und Funktionen → Abnehmen: DisplayLink Core Software für Videotreiber. Während der Deinstallation bestätigen Sie die angebotenen Wahlen.

Control Panel > All Control Panel/Box: > Programs and Features Search Programs and Products Uninstall or change a program To uninstall a program, select it from the list and then click Uninstall Change or Repair. Organise > Uninstall Name Publisher Installed On Size Version Ad-Coolas LavaSoft 18.2.2011 Adobe Flash Player 13 ActiveX 94-bit Adobe Systems Incorporated 18.2.2011 6.08 MB 18.5.1062.28 Adobe Flash Player 13 Plugin 04-bit Adobe Systems Incorporated 18.2.2011 6.08 MB 18.5.1062.28 Adobe Flash Player 11 Activall Adobe Systems Incorporated 12.12.2013 6.08 MB 11.9.000.130 Adobe Reader & psi 1.8y - Coach Adobe Systems Incorporated 12.9.2012 177 MB 18.1.8 ArcSoft TotalMedia 53 ArcSoft 18.2.2011 AV880179 Windows T Drivers ASX Electronics Corporation 12.6.2013 2.48 MB 1.8.0.8 AV880179_AV880179A Windows 7 Drivers ASX Electronics Corporation 18.6.2012 2.26 MB 2.6.2.8 AV880773a & AV880772 Wireless 7 Drivers ASX Electronics Corporation 9.8.2012 5.03 MB 1.8.1.8 BlueBoiled 7-0.035-0 RIT Corporation 18.7.2013 57.3 MB 74.599.0 Cisco IAP FAST Module Casco Systems, Inc.. 18.6.2013 1.55 MB 2.2.14 Cisco LEAP Module Casco Systems, Inc.. 18.6.2012 644 KB 1.8.13 Cisco PE&P Module Casco Systems, Inc.. 18.6.2012 1.23 MB 1.3.6 DisplayLink Core Software DisplayLink Corp.. 18.12.2013 25.7 MB 73.52874.0 DisplayLink Graphics DisplayLink Corp.. 18.12.2013 15.0 KB 73.52899.0 Driver Wiki Driver Wiki 18.2.2011 6.55 MB 8.6.1 RESET NOOOO2 Antivirus ESET, April 3am... 18.2.2011 47.3 MB 48.424.0 Demayo Logic Hub Class Filter Driver Demayo Logic 19.6.2013 1.34.0000 Google Chrome Google Inc.. 18.2.2011 36.0.0850.63 Google Toolbar for Internet System Google Inc.. 13.12.2013 75.4485320 Intel B Graphics Media Accelerator Driver Intel Corporation 52.2011 74.2 MB 835487529 DisplayLink Corp, Product version 73 538748 Support link: https://www.displaylink... Size: 25.7 VIE Help link: https://www.displaylink... Update information: https://www.displaylink... Comments: Mainshalpase software Displus...

Treiberdeinstallation

VERWENDUNG UNTER MACOS

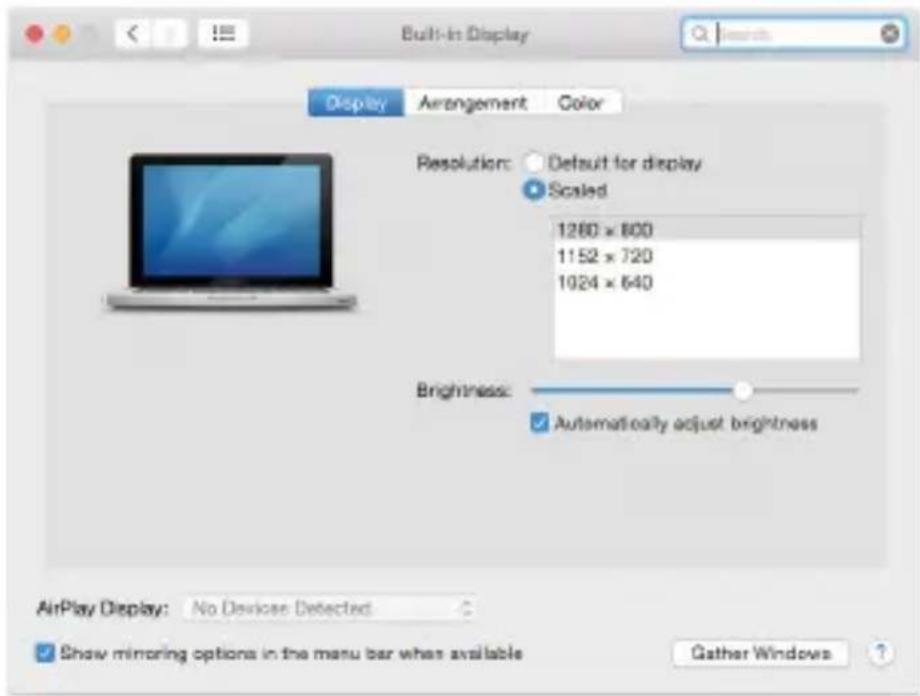

Nach dem Anschluss von Bildschirm wird das Display auf Ihrem Mac blinken, was ein Standardzustand ist, und nach der Stabilisierung kann die Standardeinstellung hier vorgenommen werden: Systemeinstellungen-Bildschirme.

Klicken Sie auf Anordnen und im erweiterten Modus klicken Sie auf den neuen Bildschirm und ziehen ihn nach Bedarf hin zum Mac Bildschirm. Durch die Wahl „Bildschirme spiegeln“ wird der Modus auf „Spiegeln“ (die Auflösung der Bildschirme wird automatisch nach ihren Parametern geändert und auf die möglichst höchste Auflösung auf beiden Bildschirmen eingestellt) eingestellt. Durch Rücknahme der Wahl „Bildschirme spiegeln“ kehren Sie zum Modus „Erweitern“ zurück.

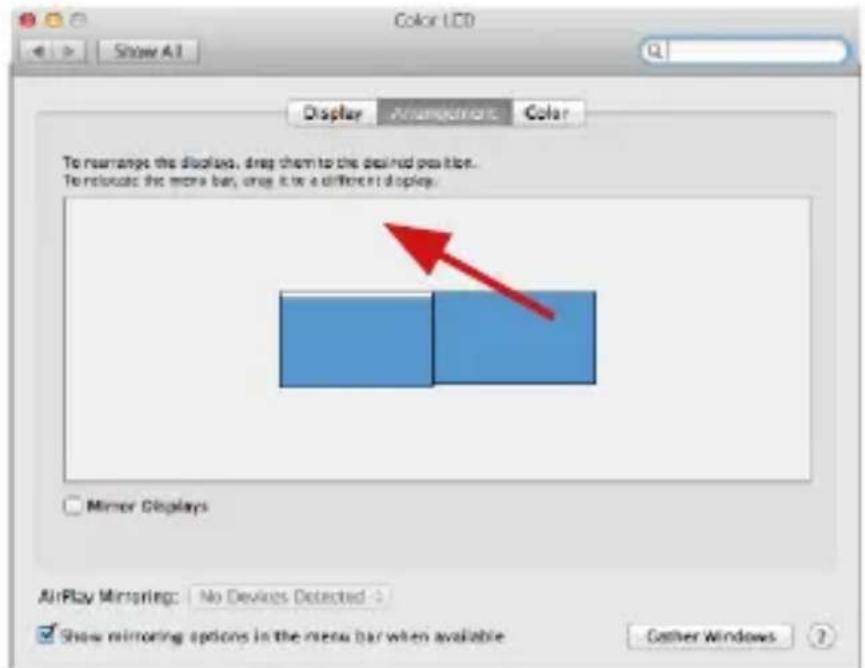

Modus „Erweitern“: Der Pfeil zeigt die mögliche Position des angeschlossenen Bildschirms zu Mac Bildschirm an.

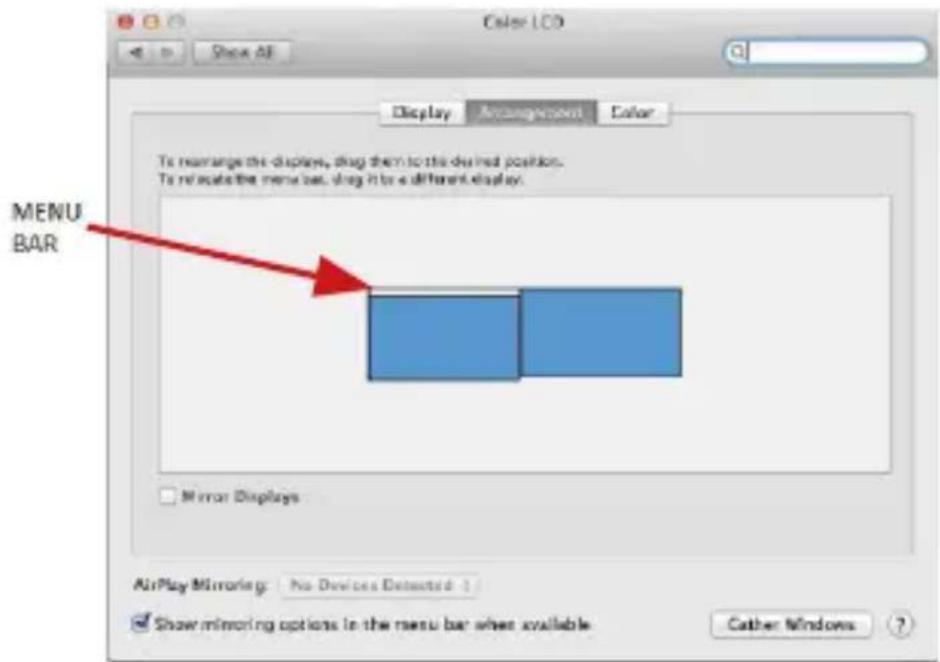

Modus „Erweitern“: In diesem Modus können Sie den Hauptbildschirm durch Bewegen der Leiste Menu Bar wählen

USB 3.0 USB-C/TB3, 3x 4K Docking Station+ VESA+PD 70W

DE

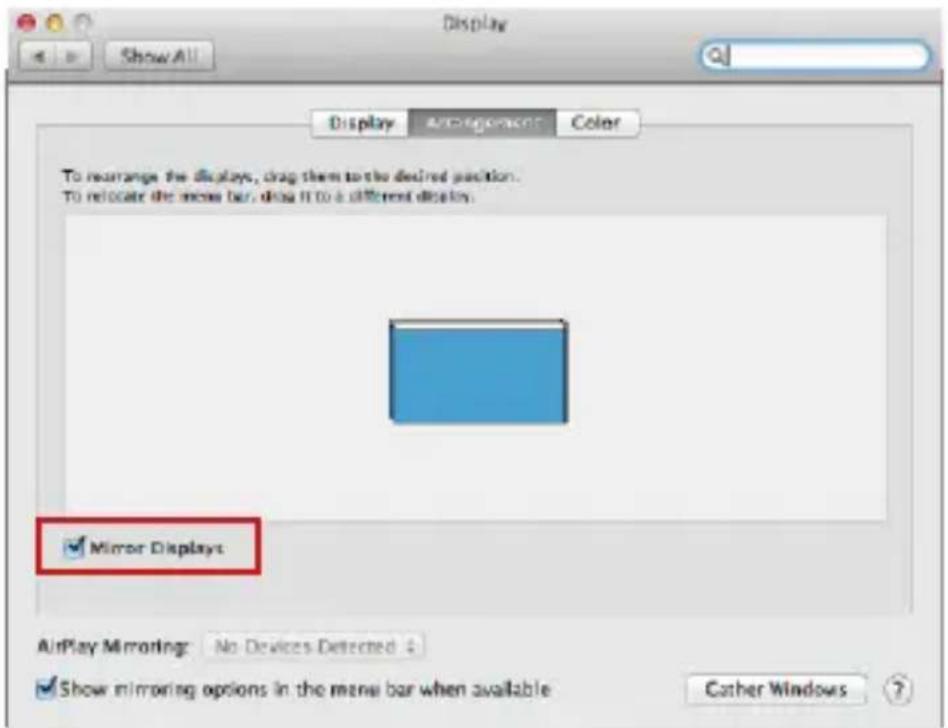

Modus „Spiegeln“: Kann verwendet werden, wenn er von Mac angeboten wird.

Klicken Sie auf „Fenster sammeln“: durch diese Wahl können Sie die Einstellung des entsprechenden Bildschirms wählen – Auflösung (zeigt verwendbare Auflösungen an), Drehung (Standard, 90°, 180° und 270°) und Wiederholrate (falls angeboten wird). Abhängig von verwendetem Bildschirm gibt es folgende Einstellungsmöglichkeiten:

Abbildung 2

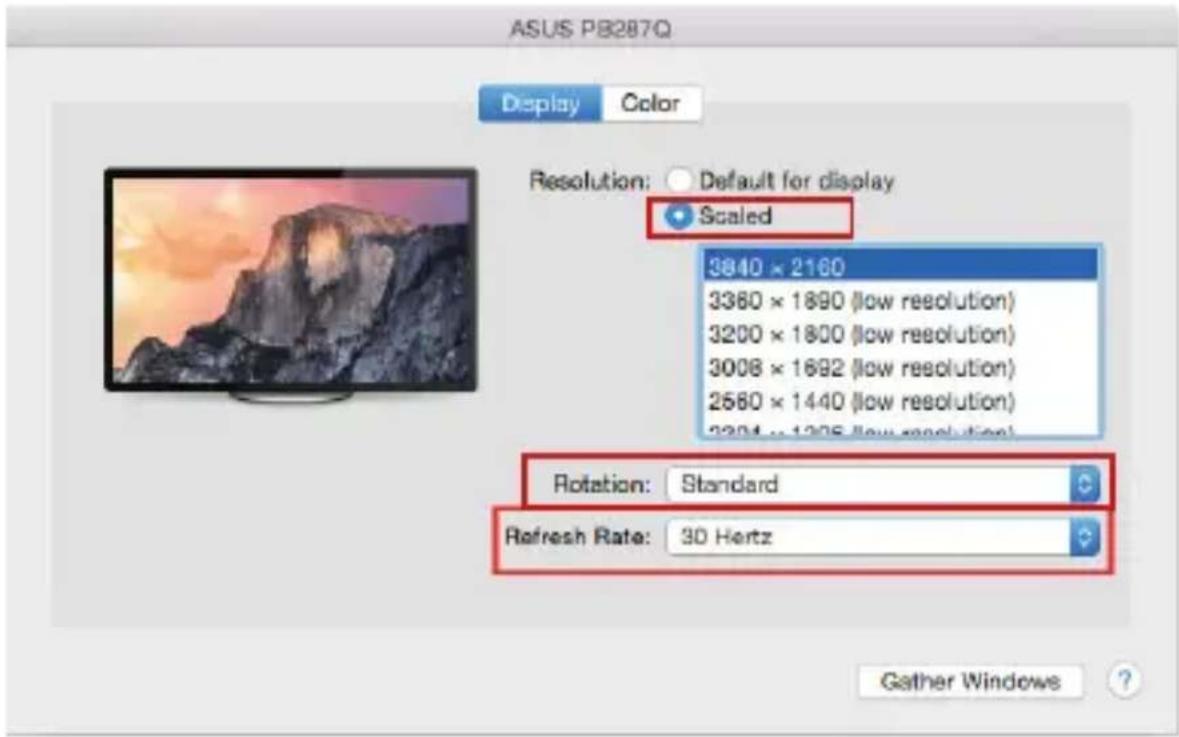

Im angepassten Modus klicken Sie auf die von Ihnen gewählte Schaltfläche, unter dem Bildschirm erscheint die Auflösung (hier zum Beispiel 3008x1692 = 4K@30Hz)

Modus des zugeklappten Bildschirms – Die Arbeit auf angeschlossenem Bildschirm, wenn der Mac Bildschirm zugeklappt ist, ist nur bei Netzversorgung und angeschlossener Maus und Tastatur möglich. Mehr Informationen finden Sie hier: https://support.apple.com/de-de/HT202351

Der überwiegende Teil von Problemen mit Displayerneuerung an angeschlossenem Bildschirm nach dem Standby Betrieb von, nach der Verwendung des Sperrbildschirms, nach dem Neustart von Mac, nach der Aus- / Einschaltung von Mac kann mit Hilfe von On/Off Schalter oder dadurch gelöst werden, dass das USB Kabel der Docking Station vom USB Port von Mac abgeschaltet und nach etwa 10 Sek. Wieder angeschlossen wird. Dann warten Sie bitte, bis alle Peripherien angeschlossen werden.

ANDERE FUNKTIONEN

Anschluss von USB-Geräten – nach dem Anschluss der USB Geräte an USB 3.0 Port der Docking Station (externe USB HDD, USB Tastatur, USB Maus, USB Hub, USB Grafikadapter) werden diese Geräte standardmäßig benutzt.

Laden – die Docking Station unterstützt die Aufladung angeschlossener USB-Mobilgeräte, wie zum Beispiel Smartphones, E-Book-Lesegeräte, Multimediaplayer, Navigationsgeräte und Tablet-PCs. Aufzuladende Geräte sind mit dem Originalkabel an den USB Port der Docking Station anzuschließen.

Audio

Toneinstellungen, für Hören über Grafikausgang, ist einzustellen / zu überprüfen unter: Systemeinstellungen-Ton-Ausgang – wählen Sie USB Audio Device.

Toneinstellungen für Kopfhörer und Bildschirm können unter Öffnen-Applikationen-Utilities-Einstellung von Audio MIDI.app gewählt werden – klicken Sie auf „+“ links unten – Gerät mit mehreren Ausgängen herstellen und wählen Sie unter Gerät mit mehreren Ausgängen die benötigten Ausgänge aus der Liste aus.

Der überwiegende Teil der Probleme mit Docking Station und den angeschlossenen Peripherien kann mit Hilfe von On/Off Schalter oder dadurch gelöst werden, dass das USB Kabel der Docking Station vom USB Port von Notebook / Tablet PC / Mac abgeschaltet und dann nach etwa 10 Sek. angeschlossen wird.

SICHERHEITSHINWEISE

• Extremen Temperaturen und Luftfeuchtigkeit nicht ausstellen.
• Gerät auf flächen Unterlagen nutzen – so vermeiden Sie Abrutschen und Sturz auf den Boden.
• Bewahren Sie das Benutzerhandbuch für spätere Verwendung auf.

In Zusammenarbeit mit der Serviceabteilung:

• Überprüfen Sie die Funktionsfähigkeit nach einem Sturz ins Wasser oder auf den Boden.
• Überprüfen Sie die Funktionsfähigkeit bei Bruch des Deckels.
• Reklamieren Sie das Gerät, wenn es nicht so funktioniert, wie im Benutzerhandbuch beschrieben.

HÄUFIG GESTELLTE FRAGEN

Verfügbar auf unserer Webseite www.i-tec.pro auf der Registerkarte „FAQ“ dieses Produkts.

Dieses Produkt trägt das Recycling-Symbol gemäß der EU-Richtinie. Das bedeutet, dass das Gerät am Ende der Nutzungszeit bei einer kommunalen Sammelstelle zum recycehn abgegeben werden muss, (kostenloss). Eine Entsorgung über den Haus-/Restmüll ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU)
