Tipo di prodotto	Scheda madre
Marca	ASRock
Modello	J3455-ITX
Fattore di forma	Mini-ITX (17 x 17 cm)
Processore integrato	Intel Quad-Core J3455 (fino a 2,3 GHz)
Chipset	Intel SoC integrato
Memoria	2 x DDR3L DIMM, fino a 16 GB, 1600 MHz (max 750 MHz secondo il manuale)
Archiviazione	4 x SATA3 (6 Gb/s)
Porte USB	2 x USB 3.0 (posteriori), 2 x USB 2.0 (posteriori), 2 x USB 3.0 tramite header, 2 x USB 2.0 tramite header
Uscite video	1 x HDMI, 1 x DVI-D
Audio	Realtek ALC887, 7.1 canali HD
Rete	Gigabit LAN (Realtek RTL8111H)
Connettori interni	1 x header USB 3.0, 2 x header USB 2.0, 1 x header audio HD, 1 x COM, 1 x TPM, 1 x connettore ventola CPU, 1 x connettore ventola telaio
Pannello posteriore	1 x HDMI, 1 x DVI-D, 2 x USB 3.0, 2 x USB 2.0, 1 x RJ45, 3 x jack audio (ingresso linea, uscita anteriore, microfono)
Alimentazione	ATX 24 pin
BIOS	AMI UEFI con interfaccia grafica
Sistema operativo	Compatibilità Windows 10 (driver disponibili)
Temperatura di funzionamento	0 °C a 40 °C (stima)

Domande frequenti - J3455-ITX ASROCK

Che tipo di memoria RAM è compatibile con la scheda madre ASRock J3455-ITX ?

La scheda madre accetta DDR3L (1,35 V) in formato SO-DIMM, fino a 16 GB e una frequenza massima di 1600 MHz (secondo il manuale, il limite è di 750 MHz per il modello J3455).

Posso utilizzare un processore diverso su questa scheda madre ?

No, il processore è saldate sulla scheda madre (Intel Quad-Core J3455). Non è sostituibile.

Quali tipi di connettori di archiviazione sono disponibili ?

La scheda madre ha 4 porte SATA3 (6 Gb/s) compatibili con le funzioni NCQ, AHCI e Hot Plug.

Come cancellare le impostazioni del BIOS (Clear CMOS) ?

Spegnere il computer e scollegare il cavo di alimentazione. Attendere 15 secondi, quindi utilizzare un jumper per cortocircuitare i pin 2 e 3 del jumper CLRCMOS1 per 5 secondi. È anche possibile utilizzare il pulsante Clear CMOS se presente.

Quali sistemi operativi sono supportati ?

La scheda madre è compatibile con Windows 10 (64 bit). I driver sono disponibili sul sito ASRock.

La scheda madre ha un'uscita video VGA ?

No, dispone di una porta HDMI e una porta DVI-D. Potrebbe essere necessario un adattatore per VGA.

Come collegare il pannello frontale del case ?

Collegare i cavi (pulsante power, reset, LED) sul header PANNEAU1 (9 pin) rispettando la polarità. Le pinout sono indicate nel manuale.

Posso utilizzare un modulo TPM ?

Sì, c'è un header TPMS1 (17 pin) per collegare un modulo TPM per proteggere i dati.

Qual è la potenza minima dell'alimentatore raccomandata ?

Un alimentatore di 120 W è sufficiente per una configurazione standard, ma utilizzare un alimentatore di qualità con connettore ATX 24 pin.

Dove posso scaricare i driver e il manuale ?

Visita il sito ufficiale di ASRock: http://www.asrock.com, cerca il modello J3455-ITX per scaricare l'ultima versione del BIOS, dei driver e del manuale.

MANUALE UTENTE J3455-ITX ASROCK

Grazie per aver acquistato la scheda madre J4205-ITX/J3455-ITX ASRock, una scheda madre affidabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

1.2 Specifiche

Piattaforma

CPU

(J4205-ITX)

(J3455-ITX)

Memoria

*2GB DRAM non è supportato.

ECC, senza buffer

Slot di

espansione

Grafica

(J4205-ITX)

(J3455-ITX)

(4096x2160) a 60Hz

60 Hz

60 Hz

con HDMI (è necessario un monitor conforme ad HDMI)

5.2, HEVC (H.265) 10b a MP livello 5.1 (accelerazione GPU),

JPEG, VP8, VP9

DVI-D e HDMI

Audio

* Per configurare l'audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.

ASRock dai picchi di corrente)

LAN

(ESD) (protezione completa ASRock dai picchi di corrente)

I/O pannello posteriore

elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

LED)

posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono

Archiviazione

AHCI e Hot Plug

funzioni NCQ, AHCI e Hot Plug

Connettore

della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

* il connettore USB3_0_1 è condiviso con la connettore USB_0_1.

Caratteristiche del BIOS

Hardware Monitor

della velocità della ventola dello chassis mediante la temperatura della CPU)

so

* Driver aggiornato di Windows* 10, visitare il sito ASRock per i dettagli: http://www.asrock.com

Certificazioni

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Short Open 1 2 3

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 2)

Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1. L'interruttore per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.
2. Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Collegamento altoparlante e intrusione telaio (SPK_CI1 a 7 pin) (vedere pag. 1, n. 8)

Collegare l'intrusione telaio e l'altoparlante a questo collegamento.

Connettori Serial ATA3 (SATA3_1: vedere pag.1, n. 13) (SATA3_2: vedere pag.1, n. 14) (SATA3_A1: vedere pag.1, n. 16) (SATA3_A2: vedere pag.1, n. 15)

SATA3_A1 SATA3_1 SATA3_A2 SATA3_2

Questi quattro connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Header USB 2.0 (USB6 a 4 pin) (vedere pag. 1, n. 12)

Oltre alle uno porte USB 2.0 sul pannello I/O, su questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte.

(USB_0_1 a 9 pin) (vedere pag. 1, n. 9)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

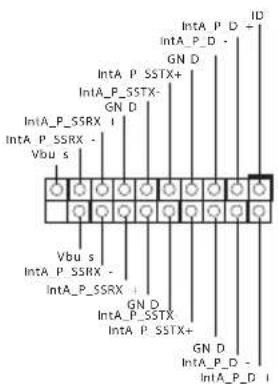

Header USB 3.0 (USB3_0_1 a 19 pin) (vedere pag. 1, n. 11)

IntA_P_D IntA_P_D - ID GN D IntA_P_SSTX+ GN D IntA_P_SSRX I Vbu_s Vbu_s IntA_P_SSRX - IntA_P_SSRX + GN D IntA_P_SSTX+ GN D IntA_P_D - IntA_P_D I

Oltre alle due porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 17)

GND PRESENCE# MIC_RET OUT_RET 1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettore della ventola dello chassis

(CHA_FAN1 a 3 pin)

(vedere pag. 1, n. 10)

GND FAN_VOLTAGE CHA FAN SPEED

Collegare il cavo della ventola al connettore della ventola e far corrispondere il filo nero al pin di terra.

Connettori della ventola della CPU

(CPU_FAN1 a 3 pin)

(vedere pag. 1, n. 1)

GND FAN_VOLTAGE CPU_FAN_SPEED

Collegare il cavo della ventola al connettore della ventola e far corrispondere il filo nero al pin di terra.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 4)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

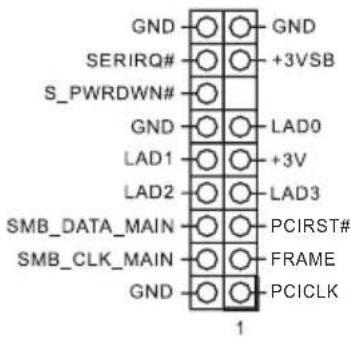

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 3)

GND SERIRQ# S_PWRDWN# GND LAD1 LAD2 SMB_DATA_MAIN SMB_CLK_MAIN GND +3VSB LAD0 +3V LAD3 PCIRST# FRAME PCICLK 1

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 6)

Questo header COM1 supporta un modulo di porta seriale.
