J3455-ITX - Placa-mãe ASROCK - Manual de utilização gratuito

Tipo de produto	Placa-mãe
Marca	ASRock
Modelo	J3455-ITX
Fator de forma	Mini-ITX (17 x 17 cm)
Processador integrado	Intel Quad-Core J3455 (até 2,3 GHz)
Chipset	Intel SoC integrado
Memória	2 x DDR3L DIMM, até 16 GB, 1600 MHz (máx 750 MHz de acordo com o manual)
Armazenamento	4 x SATA3 (6 Gb/s)
Portas USB	2 x USB 3.0 (traseiro), 2 x USB 2.0 (traseiro), 2 x USB 3.0 via conector, 2 x USB 2.0 via conector
Saídas de vídeo	1 x HDMI, 1 x DVI-D
Áudio	Realtek ALC887, 7.1 canais HD
Rede	Gigabit LAN (Realtek RTL8111H)
Conectores internos	1 x conector USB 3.0, 2 x conectores USB 2.0, 1 x conector de áudio HD, 1 x COM, 1 x TPM, 1 x conector de ventoinha da CPU, 1 x conector de ventoinha do chassi
Painel traseiro	1 x HDMI, 1 x DVI-D, 2 x USB 3.0, 2 x USB 2.0, 1 x RJ45, 3 x conector de áudio (entrada de linha, saída frontal, microfone)
Alimentação	ATX 24 pinos
BIOS	AMI UEFI com interface gráfica
Sistema operacional	Compatibilidade com Windows 10 (drivers disponíveis)
Temperatura de operação	0 °C a 40 °C (estimativa)

Perguntas frequentes - J3455-ITX ASROCK

Que tipo de memória RAM é compatível com a placa-mãe ASRock J3455-ITX?

A placa-mãe aceita DDR3L (1,35 V) no formato SO-DIMM, até 16 GB e frequência máxima de 1600 MHz (de acordo com o manual, o limite é de 750 MHz para o modelo J3455).

Posso usar um processador diferente nesta placa-mãe?

Não, o processador é soldado na placa-mãe (Intel Quad-Core J3455). Não é substituível.

Quais tipos de conectores de armazenamento estão disponíveis?

A placa-mãe possui 4 portas SATA3 (6 Gb/s) compatíveis com as funções NCQ, AHCI e Hot Plug.

Como limpar as configurações do BIOS (Clear CMOS)?

Desligue o computador e desconecte o cabo de alimentação. Aguarde 15 segundos, em seguida, use um jumper para curto-circuitar os pinos 2 e 3 do jumper CLRCMOS1 por 5 segundos. Você também pode usar o botão Clear CMOS, se presente.

Quais sistemas operacionais são suportados?

A placa-mãe é compatível com Windows 10 (64 bits). Os drivers estão disponíveis no site da ASRock.

A placa-mãe possui uma saída de vídeo VGA?

Não, ela possui uma porta HDMI e uma porta DVI-D. Um adaptador pode ser necessário para VGA.

Como conectar o painel frontal do gabinete?

Conecte os cabos (botão power, reset, LED) ao conector PANNEAU1 (9 pinos) respeitando a polaridade. As pinagens estão indicadas no manual.

Posso usar um módulo TPM?

Sim, há um conector TPMS1 (17 pinos) para conectar um módulo TPM para proteger os dados.

Qual é a potência mínima da fonte de alimentação recomendada?

Uma fonte de 120 W é suficiente para uma configuração padrão, mas use uma fonte de qualidade com conector ATX de 24 pinos.

Onde posso baixar os drivers e o manual?

Acesse o site oficial da ASRock: http://www.asrock.com, procure pelo modelo J3455-ITX para baixar a versão mais recente do BIOS, drivers e manual.

MANUAL DE UTILIZADOR J3455-ITX ASROCK

Obrigado por ter comprado a placa principal ASRock J4205-ITX/J3455-ITX, uma placa principal fiável produzida sob os rigorosos critérios de controlo de qualidade da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Dado que as especificações da placa principal e o software do BIOS poderão ser actualizados, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão actualizada estará disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa principal, visite o nosso Web site para obter informações específicas acerca do modelo que está a utilizar. Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

1.2 Especificações

Plataforma

CPU

(J4205-ITX)

(J3455-ITX)

Memória

* 2GB DRAM não é suportado.

sem memória intermédia

Ranhuras de Expansão

Gráficos

(J4205-ITX)

(J3455-ITX)

(4096x2160) @ 60Hz

60Hz

60Hz

Rate Audio) com HDMI (É necessário um monitor compatível com HDMI)

HEVC (H.265) 10b @ MP nível 5.1 (GPU acelerado), JPEG, VP8, VP9

Suporta reprodução Blu-ray (BD) Full HD a 1080p com portas DVI-D e HDMI

Áudio

* Para configurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi-canal pelo driver de áudio.

Picos ASRock)

LAN

traseiro / Central / Graves / Entrada de linha / Alto-falante frontal / Microfone

Armazena- mento

AHCI e funções Hot Plug

suporte para NCQ, AHCI e funções Hot Plug

Conector

Proteção ESD (Proteção Total contra Picos ASRock))

Proteção ESD (Proteção Total contra Picos ASRock))

* O conector USB3_0_1 é compartilhada com a conector USB_0_1.

Funcionalidades da BIOS

Monitor de hardware

automático da velocidade da ventoinha do chassis através da temperatura da CPU)

Sistema

Operativo

* Para o driverWindows® 10 atualizado, visite o website da ASRock para detalhes: http://www.asrock.com

Certificações

alimentação preparada para ErP/EuP)

* Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com

1.3 Configuração dos jumpers

A imagem abaixo ilustra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

Short Open 1 2 3

Jumper para limpar o CMOS

(CLRCMOS1)

(consultar p.1, N.° 2)

Limpar CMOSPredefinição

CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os parâmetros do sistema para os valores predefinidos, encerre o computador e desligue a ficha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não limpe o CMOS logo após ter efectuado a actualização da BIOS. Se precisar de limpar o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do CMOS. Tenha em atenção que a palavra-passe, data, hora e perfil predefinido de utilizador apenas serão limpos se a pilha do CMOS for retirada.

1. O Interruptor para limpar o CMOS tem a mesma função do Jumper para limpar o CMOS.
2. Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.4 Terminais e conectores integrados

Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal.

Ligue o botão de alimentação, o botão de reposição e o indicador do estado do sistema no chassis a este terminal de acordo com a descrição abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos.

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED ficará acesso quando o sistema estiver em funcionamento. O LED ficará intermitente quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED ficará acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reposição, um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel frontal do chassis a este conector, certifique-se de que os fios e os pinos têm uma correspondência exacta.

Intrusão do Chassi e Cabeçote de Autofalante (SPK_CI1 de 7 pinos) (ver p.1, N.º 8)

Conecte a instrusão do chassi e autofalante do chassia este cabeçote.

Conectores ATA3 de série (SATA3_1: consultar p.1, N°. 13) (SATA3_2: consultar p.1, N°. 14) (SATA3_A1: consultar p.1, N°. 16) (SATA3_A2: consultar p.1, N°. 15)

SATA3_A1 SATA3_1 SATA3_A2 SATA3_2

Estes quatro conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma velocidade de transferência de dados de até 6,0 Gb/s.

Para além das uns portas USB 2.0 no painel de E/S, existe dois terminal nesta placa principal.

Para além das dois portas USB 3.0 no painel de E/S, existe um terminal nesta placa principal. Cada terminal USB 3.0 é capaz de suportar duas portas.

Este terminal destina-se à ligação de dispositivos áudio ao painel de áudio frontal.

1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no manual do chassis para instalar o seu sistema.

2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os ligar para o painel de áudio AC'97.
E. Para activar o microfone frontal, aceda ao separador "Microfone Frontal" no painel de controlo Realtek e ajuste o "Volume de gravação".

Conector da ventoinha do chassis

(CHA_FAN1 de 3 pinos)

Ligue o cabos da ventoinha aos conectores da ventoinha colocando o cabo preto no pino de ligação à terra.

Conectores da ventoinha da CPU

(CPU_FAN1 de 3 pinos)

(consultar p.1, N.° 1)

GND FAN_VOLTAGE CPU_FAN_SPEED

Ligue o cabos da ventoinha aos conectores da ventoinha colocando o cabo preto no pino de ligação à terra.

Conector de alimentação ATX

(ATXPWR1 de 24 pinos)

Esta placa principal inclui um conector de alimentação de ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

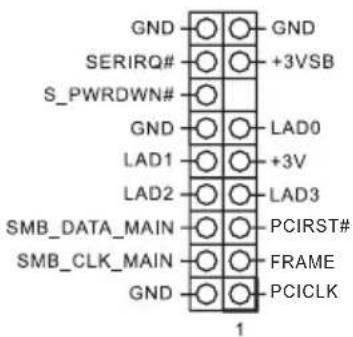

Terminal TPM (TPMS1 de 17 pinos) (consultar p.1, N.° 3)

GND SERIRQ# S_PWRDWN# GND LAD0 LAD1 +3V LAD2 LAD3 SMB_DATA_MAIN PCIRST# SMB_CLK_MAIN FRAME GND PCICLK 1

Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, palavras-passe e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.
