제품 유형	메인보드
브랜드	ASRock
모델	J3455-ITX
폼 팩터	Mini-ITX (17 x 17 cm)
통합 프로세서	Intel Quad-Core J3455 (최대 2.3GHz)
칩셋	통합 Intel SoC
메모리	DDR3L DIMM 2개, 최대 16GB, 1600MHz (설명서에 따르면 최대 750MHz)
저장 장치	SATA3 4개 (6Gb/s)
USB 포트	USB 3.0 2개(후면), USB 2.0 2개(후면), USB 3.0 2개(헤더), USB 2.0 2개(헤더)
비디오 출력	HDMI 1개, DVI-D 1개
오디오	Realtek ALC887, 7.1채널 HD
네트워크	기가비트 LAN (Realtek RTL8111H)
내부 커넥터	USB 3.0 헤더 1개, USB 2.0 헤더 2개, HD 오디오 헤더 1개, COM 1개, TPM 1개, CPU 팬 커넥터 1개, 섀시 팬 커넥터 1개
후면 패널	HDMI 1개, DVI-D 1개, USB 3.0 2개, USB 2.0 2개, RJ45 1개, 오디오 잭 3개 (라인 입력, 전면 출력, 마이크)
전원 공급	ATX 24핀
BIOS	그래픽 인터페이스가 포함된 AMI UEFI
운영 체제	Windows 10 호환 (드라이버 제공)
작동 온도	0°C ~ 40°C (추정)

자주 묻는 질문 - J3455-ITX ASROCK

ASRock J3455-ITX 메인보드와 호환되는 RAM 종류는 무엇인가요?

이 메인보드는 DDR3L(1.35V) SO-DIMM 형식을 지원하며, 최대 16GB, 최대 주파수 1600MHz입니다(설명서에 따르면 J3455 모델의 한계는 750MHz입니다).

이 메인보드에 다른 프로세서를 사용할 수 있나요?

아니요, 프로세서는 메인보드에 납땜되어 있습니다(Intel Quad-Core J3455). 교체할 수 없습니다.

어떤 저장 장치 커넥터를 사용할 수 있나요?

이 메인보드는 NCQ, AHCI 및 핫 플러그 기능을 지원하는 SATA3 포트 4개(6Gb/s)를 갖추고 있습니다.

BIOS 설정을 지우는 방법(CMOS 클리어)은?

컴퓨터를 끄고 전원 케이블을 분리하세요. 15초 기다린 후, 점퍼를 사용하여 CLRCMOS1 점퍼의 핀 2와 3을 5초 동안 단락시키세요. Clear CMOS 버튼이 있으면 사용할 수도 있습니다.

어떤 운영 체제를 지원하나요?

이 메인보드는 Windows 10(64비트)과 호환됩니다. 드라이버는 ASRock 웹사이트에서 다운로드할 수 있습니다.

이 메인보드에 VGA 비디오 출력이 있나요?

아니요, HDMI 포트와 DVI-D 포트가 있습니다. VGA를 사용하려면 어댑터가 필요할 수 있습니다.

케이스 전면 패널을 어떻게 연결하나요?

전원 버튼, 리셋, LED 케이블을 극성을 준수하여 PANNEAU1(9핀) 헤더에 연결하세요. 핀 배치는 설명서에 나와 있습니다.

TPM 모듈을 사용할 수 있나요?

예, 데이터 보안을 위해 TPM 모듈을 연결할 수 있는 TPMS1(17핀) 헤더가 있습니다.

권장 최소 전원 공급 장치 전력량은?

표준 구성에는 120W 전원 공급 장치로 충분하지만, ATX 24핀 커넥터가 있는 품질 좋은 전원 공급 장치를 사용하세요.

드라이버와 설명서는 어디에서 다운로드하나요?

ASRock 공식 웹사이트 http://www.asrock.com에 방문하여 J3455-ITX 모델을 검색하면 최신 BIOS, 드라이버 및 설명서를 다운로드할 수 있습니다.

사용 설명서 J3455-ITX ASROCK

ASRock J4205-ITX/J3455-ITX 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수하며, 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

(선택 품목)

1.2 규격

플랫폼

CPU

(J4205-ITX)

J3455 ( 최대 2.3GHz)

(J3455-ITX)

메모리

DDR3/DDR3L 메모리 기술

DDR3/DDR3L SO-DIMM 슬롯 2 개

*2GB DRAM 지원되지 않습니다.

DDR3/DDR3L1866/1600/1333 비 -ECC, 비버퍼링 메모리 지원

확장 슬롯

그래픽

Intel® HD 그래픽스 505: 내부에 18 개의 실행 유닛 포함 (최대 800MHz) (J4205-ITX)

Intel® HD 그래픽스 500: 내부에 12 개의 실행 유닛 포함 (최대 750MHz) (J3455-ITX)

DirectX 12, Pixel Shader 5.0

그래픽 출력 옵션 세 개: D-Sub, DVI-D 및 HDMI

삼중 모니터 지원원

최대 4K x 2K (4096x2160) @ 60Hz 의 최대 해상도로 HDMI 지원

DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

D-Sub 지원 (최대 해상도 2048x1536 @ 60Hz)

포함) 지원 (HDMI 호환 모니터 필요)

HW 가속 디코더 지원 : 레벨 5.2 에서 H.264, MP 레벨 5.1 에서 HEVC (H.265) 10b(GPU 가속화 ), JPEG, VP8, VP9

DVI-D 및 HDMI 포트를 이용한 HDCP 기능 지원

DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD)

재생 지원

오디오

*7.1 CH HD 오디오를 구성하려면 HD 전면 패널 오디오 모듈을 사용하고 다채널 오디오 기능을 오디오 드라이버로 활성화 해야 합니다.

LAN

후면 패널 I/O

원)

원)

LED)

D오디오 잣:측면 스피커/후면 스피커/중앙/베이스/

라인 입력/전면 스피커/마이크

저장 장치

능 지원

AHCI 및 “핫 플러그” 기능 지원

커넥터

(ASRock 풀 스파이크 보호) 지원)

(ASRock 풀 스파이크 보호) 지원)

*USB3_0_1 커넥터가 USB_0_1 포트와 공유됨.

BIOS 기능

하드웨어 모니

E

조정)

OS

*업데이트된 Windows® 10 드라이브의 경우,자세한 내용은

ASRock 의 웹사이트 http://www.asrock.com 을 참조하십시오.

Linux: Ubuntu 16.10 / Fedora 25

인증

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오:http://www.asrock.com

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씩우면 점퍼가 “단락”됩니다. 점퍼 캡을 핀에 씩우지 않으면 점퍼가 “단선”됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씩을 때 “단락”됩니다.

Short

Open

Clear CMOS 점퍼

(CLRCMOS1)

(1페이지,2번 항목 참조)

Clear CMOS기본값

CLRCMOS1을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에 만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

1. Clear CMOS 스위치는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다.
2. CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다. BIOS 옵션 "Clear Status(상태 지우기)"를 조절하여 이전의 세시 침입 상태에 대한 기록을 지우십시오.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 싹우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 싹우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 핀 PANEL1)

(1페이지,7번 항목 참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원 스위치,리 셋 스위치,시스템 상태 표시등을 아래의 핀 할 당에 따라 이 헤더에 연결합니다.케이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 해더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

새시 침입 및 스피커 헤더

(7 편 SPK_CI1)

(1페이지,8번항목참조)

새시 침입 및 새시 스피 커롤이 헤더에 연결하 십시오.

시리얼 ATA3 커넥터

(SATA3_1:

1페이지,13번항목 참조)

(SATA3_2:

1페이지,14번 항목 참조)

(SATA3_A1:

1페이지,16번 항목 참조)

(SATA3_A2:

1페이지,15번 항목 참조)

SATA3_A1 SATA3_1

SATA3_A2 SATA3_2

이들 네 SATA3 커넥터

는 최대 6.0 Gb/s 데이터

전송 속도를 제공하는

내부 저장 장치용 SATA

데이터 케이블을 지원

합니다.

USB 2.0 헤더

(4 핀 USB6)

(1페이지,12번 항목 참조)

(9 핀 USB_0_1)

(1페이지,9번 항목 참조)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

I/O 패널에 USB 2.0 포트

하나 탑재되어 있을 뿐

아니라 마더보드에 헤

더 두 개가 탑재되어 있

습니다.

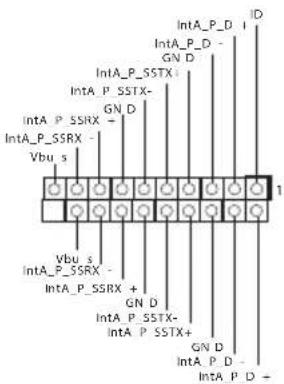

USB 3.0 헤더

(19 핀 USB3_0_1)

(1페이지,11번 항목 참조)

IntA_P_D IntA_P_D - GN D IntA_P_SSTX+ GN D IntA_P_SSRX - Vbu_s Vbu_s IntA_P_SSRX - IntA_P_SSRX + GN D IntA_P_SSTX- IntA_P_SSTX+ GN D IntA_P_D - IntA_P_D -

I/O 패널에 USB 3.0 포

트 두 개가 탑재되어있

을 뿐 아니라 마더보드

에 헤더 한 개가 탑재되

어 있습니다.이 USB 3.0

헤더는 포트 두개를 지

원할 수 있습니다.

전면 패널 오디오 헤더

(9 핀 HD_AUDIO1)

(1페이지,17번 항목 참조)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L JOUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장치

를 전면 오디오패널에

연결하는 데 사용됩니다

다.

1. 고음질 오디오는 잎 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이 어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.

2. AC'97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다. AC'97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 "FrontMic" 탱으로 가서 "Recording Volume( 녹음 볼륨 )"을 조정합니다.

새시 팬 커넥터

(3 핀 CHA_FAN1)

(1페이지,10번항목 참조)

GND FAN_VOLTAGE CHA_FAN_SPEED

팬 케이블을 팬 커넥

터에 연결하고 검은색

와이어를 접지핀에 연결하십시오.

CPU 팬 커넥터

(3 핀 CPU_FAN1)

(1페이지,1번항목참조)

GND FAN_VOLTAGE CPU_FAN_SPEED

CPU 팬 케이블을 커넥

터에 연결하고 검은색

와이어를 접지핀에 연결하십시오.

ATX 전원 커넥터

(24 핀 ATXPWR1)

(1페이지,4번 항목 참조)

이 마더보드에는 24

핀 ATX 전원 커넥터가

탑재되어 있습니다.

20 핀 ATX 전원공급

장치를 사용하려면 핀

1 과 핀 13 을 따라 연 결하십시오.

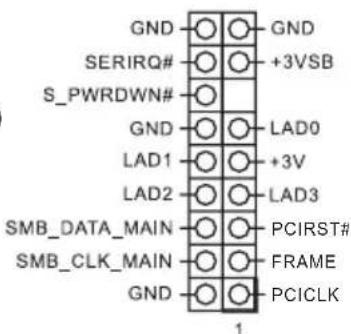

TPM 헤더

(17 핀 TPMS1)

(1페이지,3번 항목 참조)

GND SERIRQ# S_PWRDWN# GND LAD0 LAD1 +3V LAD2 LAD3 SMB_DATA_MAIN PCIRST# SMB_CLK_MAIN FRAME GND PCICLK 1

이 커넥터는 키,디지털

인증서,암호 및 데이터

를 안전하게 보관할 수 있
