J3455-ITX - 主板 ASROCK - 免费用户手册

产品类型	主板
品牌	ASRock
型号	J3455-ITX
外形尺寸	Mini-ITX (17 x 17 厘米)
集成处理器	Intel 四核 J3455 (最高 2.3 GHz)
芯片组	Intel SoC 集成
内存	2 x DDR3L DIMM，最高 16 GB，1600 MHz（根据手册最高 750 MHz）
存储	4 x SATA3 (6 Gb/s)
USB 端口	2 x USB 3.0（后置），2 x USB 2.0（后置），2 x USB 3.0 通过插针，2 x USB 2.0 通过插针
视频输出	1 x HDMI, 1 x DVI-D
音频	Realtek ALC887，7.1 声道高清
网络	千兆网卡 (Realtek RTL8111H)
内部连接器	1 x USB 3.0 插针，2 x USB 2.0 插针，1 x 高清音频插针，1 x COM，1 x TPM，1 x CPU 风扇接口，1 x 机箱风扇接口
后面板	1 x HDMI, 1 x DVI-D, 2 x USB 3.0, 2 x USB 2.0, 1 x RJ45, 3 x 音频插孔（线路输入、前置输出、麦克风）
电源	ATX 24 针
BIOS	AMI UEFI 图形界面
操作系统	兼容 Windows 10（提供驱动）
工作温度	0 °C 至 40 °C（估计）

常见问题 - J3455-ITX ASROCK

这款主板支持什么类型的内存？

这款主板支持 DDR3L（1.35V）SO-DIMM 内存，最高 16GB，频率最高 1600 MHz（根据手册，J3455 型号的限制为 750 MHz）。

我可以在这块主板上使用不同的处理器吗？

不可以，处理器是 焊接 在主板上的（Intel 四核 J3455）。不可更换。

有哪些存储接口可用？

该主板配备 4 个 SATA3 接口（6 Gb/s），支持 NCQ、AHCI 和热插拔功能。

如何清除 BIOS 设置（Clear CMOS）？

关闭计算机并拔掉电源线。等待 15 秒，然后使用跳线短接 CLRCMOS1 跳线的针脚 2 和 3 约 5 秒。您也可以使用 Clear CMOS 按钮（如果有的话）。

支持哪些操作系统？

该主板兼容 Windows 10（64 位）。驱动可在 ASRock 官网下载。

这块主板有 VGA 视频输出吗？

没有，它有一个 HDMI 端口 和一个 DVI-D 端口。如果需要 VGA，可能需要转接器。

如何连接机箱前面板？

将线缆（电源按钮、复位按钮、LED）连接到 PANEL1 插针（9 针），注意极性。针脚定义请参考手册。

我可以用 TPM 模块吗？

可以，有一个 TPMS1 插针（17 针）用于连接 TPM 模块，以保护数据安全。

推荐的电源最小功率是多少？

120W 的电源对于标准配置是足够的，但请使用带有 24 针 ATX 接口的优质电源。

在哪里下载驱动和手册？

请访问 ASRock 官方网站：http://www.asrock.com，搜索型号 J3455-ITX 以下载最新的 BIOS、驱动和手册。

用户手册 J3455-ITX ASROCK

感谢您购买 ASRock J4205-ITX/J3455-ITX 主板，这是按照 ASRock 一贯严格质量控制标准生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。ASRock 网站 http://www.asrock.com。

1.1 包装清单

* 不支持 2GB DRAM。

内存

速音频）（需配备兼容HDMI的显示器）

-MP 级别 5.1 (GPU 已加速)、JPEG、VP8

晰播放

* 要配置 7.1 CH 高清音频，需要使用高清前面板模块和通过音频驱动程序启用多通道音频功能。

LAN

后面板 I/O

LED)

入 / 前扬声器 / 麦克风

存储

NCQ、AHCI 和热插拔

接口

(华擎全防护))

静电 （华擎全防护 ）

* USB3_0_1 接口与 USB_0_1 接口共用。

BIOS 功能特点

硬件监控

扇转速）

操作系统

* 有关 Windows® 10 更新驱动程序，请访问 ASRock 网站了解详情 : http://www.asrock.com

认证

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。

Short Open 1 2 3

清除 CMOS 跳线

(CLRCMOS1)

(见第1页，第2个)

清除 CMOS默认

CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。

1. 清除 CMOS 开关具有与清除 CMOS 跳线相同的功能。
2. 如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项 “Clear Status”（清除状态）调整为清除前一个机箱侵入状态的记录。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9 针 PANEL1)

(见第1页，第7个)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN（电源开关）：

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET（重置开关）：

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED（系统电源LED）：

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动LED）：

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

机箱侵入和扬声器接脚 (7 针 SPK_CI1)

(见第 1 页，第 8 个)

请将机箱侵入和机箱扬声器连接到到此接脚。

SATA3 接口

(SATA3_1:

见第1页，第13个）

(SATA3_2:

见第1页,第14个)

(SATA3_A1:

见第1页,第16个)

(SATA3_A2:

见第1页，第15个）

SATA3_A1 SATA3_1

SATA3_A2 SATA3_2

这 4 个 SATA3 接口支持

最高 6.0 Gb/s 数据传输

速率的内部存储设备的

SATA 数据线。

USB 2.0 接脚

(4针USB6)

(见第1页，第12个)

(9针USB_0_1)

(见第1页，第9个)

除 I/O 面板上的 1 个 USB

2.0 端口外，此主板上还

有 2 个接脚。

USB_PWR P- P+ GND DUMMY 1 P- GND USB_PWR

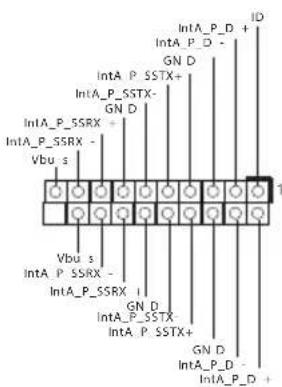

USB 3.0 接脚

(19针USB3_0_1)

(见第1页，第11个)

IntA_P_D + IntA_P_D - GN D IntA_P_SSTX+ GN D IntA_P_SSRX + IntA_P_SSRX - Vbu_s Vbu_s IntA_P_SSRX - IntA_P_SSRX + GN D IntA_P_SSTX IntA_P_SSTX+ GN D IntA_P_D - IntA_P_D +

除 I/O 面板上的 2 个 USB

3.0 端口外，此主板上还

有 1 个接脚。每个 USB

3.0 接脚可以支持两个端

口。

前面板音频接脚

(9针 HD_AUDIO1)

(见第1页，第16个)

GND PRESENCE# MIC_RET OUT_RET 1 J SENSE OUT2_L J OUT2_R MIC2_R MIC2_L

此接脚用于将音频设备

连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC'97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱风扇接口

(3针CHA_FAN1)

(见第1页，第10个)

GND FAN_VOLTAGE CHA_FAN_SPEED

请将风扇线连接到风扇接口并使黑线匹配接地针脚。

CPU 风扇接口

(3 针 CPU_FAN1)

(见第1页，第1个)

GND FAN_VOLTAGE CPU_FAN_SPEED

请将风扇线连接到风扇接口并使黑线匹配接地针脚。

ATX 电源接口

(24 针 ATXPWR1)

(见第1页，第4个)

此主板提供 24 针 ATX

电源接口。要使用 20 针

ATX 电源，请沿针脚 1 和针脚 13 插接它。

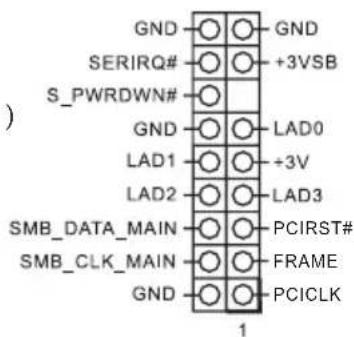

TPM 接脚

(17针TPMS1)

(见第1页，第3个)

GND SERIRQ# S_PWRDWN# GND LAD0 LAD1 +3V LAD2 LAD3 SMB_DATA_MAIN PCIRST# SMB_CLK_MAIN FRAME GND PCICLK 1

此接口支持 Trusted Platform

Module（信任平台模块，

TPM）系统，可以安全地存储密钥、数字证书、密码和数据。

TPM 系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

串行端口接脚

(9针COM1)

(见第 1 页，第 6 个)

此 COM1 接脚支持串行端口模块。

电子信息產品污染控制標示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物質或元素的名稱及含量說明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称铅(Pb)	有害物质或元素
	镉(Cd)汞(Hg)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE)
印刷电路板及电子组件	X	0	0	0	0	0
外部信号连接头及线材	X	0	0	0	0	0

0: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買 ASRock J4205-ITX/J3455-ITX 主機板，本主機板經 ASRock 嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合 ASRock 對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網站 http://www.asrock.com

1.1 包装内容

1.2 規格

平台

CPU

(J4205-ITX)

J3455 (最高 2.3 GHz) (J3455-ITX)

記憶體

DDR3/DDR3LL 記憶體技術

DDR3/DDR3L SO-DIMM 插槽

* 不支援 2GB DRAM。

DDR3/DDR3L1866/1600/1333 非 ECC、無緩衝記憶體

擴充插槽

顯示卡

(J4205-ITX)

(J3455-ITX)

1920x1200 @ 60Hz 解析度的 DVI-D

* 若要設定 7.1 CH HD 音訊，必須使用 HD 前面板音訊模組，並透過音訊驅動程式啟用多聲道音訊功能。

LAN

後面板 I/O

LED)

輸入／前置喇叭／麥克風

儲存裝置

能

NCQ、AHCI 及「熱插拔」功能

接頭

電 (ASRock 全防護)

電 (ASRock 全防護)

* USB3_0_1 接頭與 USB_0_1 接頭共用。

BIOS 功能

硬體監視器

風扇速度)

作業系統

* 如需更新的 Windows® 10 驅動程式，請造訪華擎網站，取得詳細資訊：http://www.asrock.com

認證

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。

Short Open 1 2 3

清除 CMOS 跳線

(CLRCMOS1)

(請參閱第1頁，編號1)

清除 CMOS預設

您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

1. 清除 CMOS 開關擁有與清除 CMOS 跳線相同的功能。
2. 若您清除 CMOS，可能會偵測到機殼開啟。請調整 BIOS 選項「清除狀態」，清除先前機殼防護狀態的紀錄。

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

(請參閱第1頁，編號7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN(電源開關):

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET(重設開關):

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED (系統電源 LED):

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED (硬碟活動 LED):

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

機殼防護排針

(7-pin SPK_CI1)

(請參閱第1頁，編號8)

這四組 SATA3 接頭皆支援內部儲存裝置的

SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。

USB 2.0 排針

(4-pin USB6)

(請參閱第1頁，編號12)

(9-pin USB_0_1)

(請參閱第1頁，編號 9)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

除了 I/O 面板上的一個 USB 2.0 連接埠外，在本主機板上還有另外兩組排針。

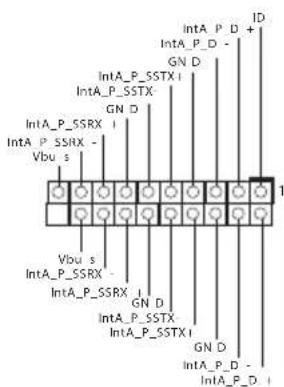

USB 3.0 排針

(19-pin USB3_0_1)

(請參閱第1頁，編號11)

IntA P D + IntA_P_D - GN D IntA_P_SSTX I IntA_P_SSTX GN D IntA_P_SSRX I IntA_P_SSRX - Vbu s Vbu s IntA_P_SSRX - IntA_P_SSRX I GN D IntA_P_SSTX IntA_P_SSTX I GN D IntA_P_D - IntA_P_D + 1

除了 I/O 面板上的兩個 USB 3.0 連接埠外，在本主機板上還有另外一組排針。各 USB 3.0 排針皆可支援兩個連接埠。

前面板音訊排針

(9-pin HD_AUDIO1)

(請參閱第1頁，編號17)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L OUT2_R MIC2_R MIC2_L

本排針適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼風扇接頭

(3-pin CHA_FAN1)

(請參閱第1頁，編號10)

GND FAN_VOLTAGE CHA_FAN_SPEED

請將風扇纜線連接至風扇接頭，並比對黑線及接地針腳。

CPU 風扇接頭

(3-pin CPU_FAN1)

(請參閱第1頁，編號 1)

GND FAN_VOLTAGE CPU_FAN_SPEED

請將風扇纜線連接至風扇接頭，並比對黑線及接地針腳。

ATX 電源接頭

(24-pin ATXPWR1)

(請參閱第1頁，編號4)

本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器，請插入 Pin 1 及 Pin 13。

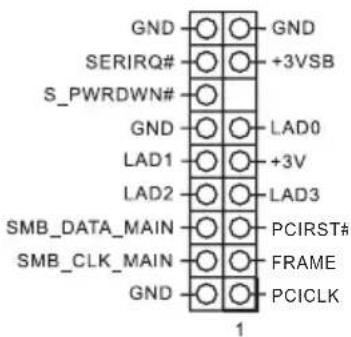

TPM 標頭

(17-pin TPMS1)

(請參閱第1頁，編號3)

GND SERIRQ# S_PWRDWN# GND LAD0 LAD1 +3V LAD2 LAD3 SMB_DATA_MAIN PCIRST# SMB_CLK_MAIN FRAME GND PCICLK 1

此接頭支援信賴平台模組(TPM)系統，可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM系統也能強化網路安全、保護數位身分並確定平台完整性。

序列連接埠排針

(9-pin COM1)

(請參閱第1頁，編號

6)

此 COM1 排針支援序列連接埠模組。

Spesifikasi

Platform

CPU

(J4205-ITX)

(J3455-ITX)

Memori

DDR3/DDR3L Kanal Ganda
