Ürün Türü	Anakart
Marka	ASRock
Model	J3455-ITX
Form Faktörü	Mini-ITX (17 x 17 cm)
Entegre İşlemci	Intel Quad-Core J3455 (2,3 GHz'ye kadar)
Chipset	Entegre Intel SoC
Bellek	2 x DDR3L DIMM, 16 GB'a kadar, 1600 MHz (nota göre maks. 750 MHz)
Depolama	4 x SATA3 (6 Gb/s)
USB Bağlantı Noktaları	2 x USB 3.0 (arka), 2 x USB 2.0 (arka), 2 x USB 3.0 (başlık üzerinden), 2 x USB 2.0 (başlık üzerinden)
Video Çıkışları	1 x HDMI, 1 x DVI-D
Ses	Realtek ALC887, 7.1 kanal HD
Ağ	Gigabit LAN (Realtek RTL8111H)
Dahili Bağlantılar	1 x USB 3.0 başlığı, 2 x USB 2.0 başlığı, 1 x HD ses başlığı, 1 x COM, 1 x TPM, 1 x CPU fan konnektörü, 1 x Kasa fan konnektörü
Arka Panel	1 x HDMI, 1 x DVI-D, 2 x USB 3.0, 2 x USB 2.0, 1 x RJ45, 3 x ses jakı (hat girişi, ön çıkış, mikrofon)
Güç Kaynağı	ATX 24 pin
BIOS	Grafik arayüzlü AMI UEFI
İşletim Sistemi	Windows 10 uyumluluğu (sürücüler mevcut)
Çalışma Sıcaklığı	0 °C ila 40 °C (tahmini)

Sık sorulan sorular - J3455-ITX ASROCK

ASRock J3455-ITX anakartı ile hangi RAM bellek türü uyumludur?

Anakart, DDR3L (1,35 V) SO-DIMM formatında, 16 GB'a kadar ve maksimum 1600 MHz frekansta bellek kabul eder (nota göre J3455 modeli için sınır 750 MHz'dir).

Bu anakartta farklı bir işlemci kullanabilir miyim?

Hayır, işlemci anakarta lehimlenmiştir (Intel Quad-Core J3455). Değiştirilemez.

Hangi depolama bağlantı türleri mevcuttur?

Anakart, NCQ, AHCI ve Hot Plug işlevleriyle uyumlu 4 adet SATA3 (6 Gb/s) bağlantı noktasına sahiptir.

BIOS ayarları nasıl silinir (Clear CMOS)?

Bilgisayarı kapatın ve güç kablosunu çıkarın. 15 saniye bekleyin, ardından bir jumper kullanarak CLRCMOS1 jumper'ının 2. ve 3. pinlerini 5 saniye boyunca kısa devre yapın. Varsa Clear CMOS düğmesini de kullanabilirsiniz.

Hangi işletim sistemleri desteklenir?

Anakart Windows 10 (64 bit) ile uyumludur. Sürücüler ASRock web sitesinde mevcuttur.

Anakartta VGA video çıkışı var mı?

Hayır, HDMI ve DVI-D bağlantı noktalarına sahiptir. VGA için bir adaptör gerekebilir.

Kasa ön paneli nasıl bağlanır?

Kabloları (güç düğmesi, reset, LED) polariteye dikkat ederek PANNEAU1 (9 pin) başlığına bağlayın. Pin atamaları notta belirtilmiştir.

TPM modülü kullanabilir miyim?

Evet, verileri güvence altına almak için bir TPM modülü bağlamak üzere TPMS1 (17 pin) başlığı bulunur.

Önerilen minimum güç kaynağı gücü nedir?

Standart bir yapılandırma için 120 W güç kaynağı yeterlidir, ancak ATX 24 pin konnektörlü kaliteli bir güç kaynağı kullanın.

Sürücüleri ve kılavuzu nereden indirebilirim?

ASRock resmi web sitesine gidin: http://www.asrock.com, J3455-ITX modelini arayarak BIOS, sürücüler ve kılavuzun en son sürümünü indirin.

KULLANIM KILAVUZU J3455-ITX ASROCK

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock J4205-ITX/J3455-ITX anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

1.2 Özellikler

Platform

CPU

kadar) (J4205-ITX)

(J3455-ITX)

Bellek

* 2GB DRAM desteklenmez.

alınmamış belleği destekler

Genişletme

Yuvası

destekler

Grafikler

kadar) (J4205-ITX)

kadar) (J3455-ITX)

HDMI destekler

destekler

destekler

destekler (Uyumlu bir HDMI monitorü kullanılmalıdır)

HEVC (H.265) 10b @ MP seviye 5.1 (GPU hızlandırılmış),

JPEG, VP8, VP9

(BD) kayıttan yürütme özelliklerini destekler

Ses

* 7.1 CH HD Ses konfigürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsü ile etkin-leştirilmelidir.

Koruması)

LAN

Koruması)

Arka Panel I/O

(ASRock Tam Ani Yükseliş Koruması))

(ASRock Tam Ani Yükseliş Koruması))

ve SPEED LED)

Bas / Hat Girişi / Ön Hoparlör / Mikrofon

Depolama

işlevlerini destekler

AHCI ve Hot Plug işlevlerini destekler

Bağlayıcı

(ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması))

(ESD Korumasını destekler (ASRock Tam Ani Yükseliş Koruması))

*USB3_0_1 bağlayıcısı USB_0_1 bağlantı noktasıyla paylaşılır.

BIOS Özelliği

Donanim

Monitörü

Otomatik olarak Ayarlanması Sağlar)

OS

* Güncellenen Windows® 10 sürücüsü için, lütfen ayrıntılı bilgi için ASRock'un web sitesini ziyaret ediniz: http://www.asrock.com

Belgeler

gereklidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short

Open

CMOS'u Temizle Bağlantı Teli

(CLRCMOS1)

(bkz. sf.1, No. 2)

CMOS'u TemizleVarsayılan

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

1. Clear CMOS Anahtarı, Clear CMOS bağlantı teli ile aynı işleve sahiptir.
2. CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sıfırlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı (7 pimli SPK_CI1) (bkz. sf.1, No. 8)

Lütfen kasa yetkisiz erişim ve kasa hoparlörünü bu bağlantıya takın.

Seri ATA3 Bağlayıcıları

(SATA3_1:

bkz. s.l, No. 13)

(SATA3_2:

bkz. s.1, No. 14)

(SATA3_A1:

bkz. s.1, No. 16)

(SATA3_A2:

bkz. s.1, No. 15)

SATA3_A1 SATA3_1

SATA3_A2 SATA3_2

Bu dört SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

USB 2.0 Bağlantıları

(4-pin USB6)

(bkz. sf.1, No. 12)

(9-pin USB_0_1)

(bkz. sf.1, No. 9)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Bu anakart üzerinde, I/O paneli üzerindeki bir USB 2.0 bağlantı noktasının yanı sıra, iki adet bağlantı bulunmaktadır.

USB 3.0 Bağlantıları

(19-pin USB3_0_1)

(bkz. sf.1, No. 11)

IntA P D - ID IntA_P_D GN D IntA_P_SSTX+ GN D IntA_P_SSTX- Vbu s Vbu s IntA_P_SSTX - IntA_P_SSTX + GN D IntA_P_SSTX- IntA_P_SSTX1 GN D IntA_P_D - IntA P D +

Bu anakart üzerinde, I/O paneli üzerindeki iki USB 3.0 bağlantı noktasının yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

(9-pin HD_AUDIO1)

(bkz. sf.1, No. 17)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.

Kasa Fanı Konektörü (3-pin CHA_FAN1) (bkz sf.1, No. 10)

GND FAN_VOLTAGE CHA_FAN_SPEED

Lütfen fan kablosunu fan konektörüne takın ve siyah teli topraklama pinine bağlayın.

CPU Fan Bağlayıcıları (3-pin CPU_FAN1) (bkz sf.1, No. 1)

GND FAN_VOLTAGE CPU_FAN_SPEED

Lütfen fan kablosunu fan konektörüne takın ve siyah teli topraklama pinine bağlayın.

ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 4)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak içın, lütfen Pin 1 ve Pin13'e bağlayın.

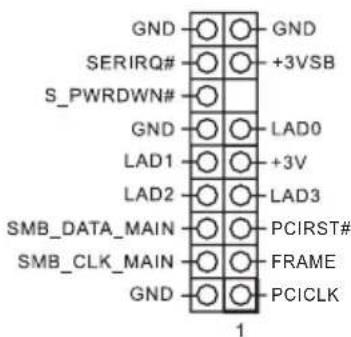

TPM Bağlantısı (17-pin TPMS1) (bkz. sf.1, No. 3)

GND SERIRQ# S_PWRDWN# GND LAD0 LAD1 +3V LAD2 LAD3 SMB_DATA_MAIN PCIRST# SMB_CLK_MAIN FRAME GND PCICLK 1

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcıdır.

Seri Bağlantı Noktası

Bağlantısı

(9-pin COM1)

(bkz. sf.1, No. 6)

Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.
