J3455-ITX - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	ASRock
Modèle	J3455-ITX
Facteur de forme	Mini-ITX (17 x 17 cm)
Processeur intégré	Intel Quad-Core J3455 (jusqu'à 2,3 GHz)
Chipset	Intel SoC intégré
Mémoire	2 x DDR3L DIMM, jusqu'à 16 Go, 1600 MHz (max 750 MHz selon notice)
Stockage	4 x SATA3 (6 Gb/s)
Ports USB	2 x USB 3.0 (arrière), 2 x USB 2.0 (arrière), 2 x USB 3.0 via embase, 2 x USB 2.0 via embase
Sorties vidéo	1 x HDMI, 1 x DVI-D
Audio	Realtek ALC887, 7.1 canaux HD
Réseau	Gigabit LAN (Realtek RTL8111H)
Connecteurs internes	1 x embase USB 3.0, 2 x embases USB 2.0, 1 x embase audio HD, 1 x COM, 1 x TPM, 1 x connecteur ventilateur CPU, 1 x connecteur ventilateur châssis
Panneau arrière	1 x HDMI, 1 x DVI-D, 2 x USB 3.0, 2 x USB 2.0, 1 x RJ45, 3 x prise audio (entrée ligne, sortie avant, micro)
Alimentation	ATX 24 broches
BIOS	AMI UEFI avec interface graphique
Système d'exploitation	Compatibilité Windows 10 (pilotes disponibles)
Température de fonctionnement	0 °C à 40 °C (estimation)

FOIRE AUX QUESTIONS - J3455-ITX ASROCK

Quel type de mémoire RAM est compatible avec la carte mère ASRock J3455-ITX ?

La carte mère accepte de la DDR3L (1,35 V) en format SO-DIMM, jusqu'à 16 Go et une fréquence maximale de 1600 MHz (selon la notice, la limite est de 750 MHz pour le modèle J3455).

Puis-je utiliser un processeur différent sur cette carte mère ?

Non, le processeur est soudé sur la carte mère (Intel Quad-Core J3455). Il n'est pas remplaçable.

Quels types de connecteurs de stockage sont disponibles ?

La carte mère possède 4 ports SATA3 (6 Gb/s) compatibles avec les fonctions NCQ, AHCI et Hot Plug.

Comment effacer les paramètres du BIOS (Clear CMOS) ?

Éteignez l'ordinateur et débranchez le cordon d'alimentation. Attendez 15 secondes, puis utilisez un cavalier pour court-circuiter les broches 2 et 3 du cavalier CLRCMOS1 pendant 5 secondes. Vous pouvez aussi utiliser le bouton Clear CMOS si présent.

Quels systèmes d'exploitation sont pris en charge ?

La carte mère est compatible avec Windows 10 (64 bits). Les pilotes sont disponibles sur le site d'ASRock.

La carte mère possède-t-elle une sortie vidéo VGA ?

Non, elle dispose d'un port HDMI et d'un port DVI-D. Un adaptateur peut être nécessaire pour VGA.

Comment brancher le panneau avant du boîtier ?

Connectez les câbles (bouton power, reset, LED) sur l'embase PANNEAU1 (9 broches) en respectant la polarité. Les brochages sont indiqués dans la notice.

Puis-je utiliser un module TPM ?

Oui, il y a une embase TPMS1 (17 broches) pour connecter un module TPM afin de sécuriser les données.

Quelle est la puissance minimale de l'alimentation recommandée ?

Une alimentation de 120 W est suffisante pour une configuration standard, mais utilisez une alimentation de qualité avec connecteur ATX 24 broches.

Où puis-je télécharger les pilotes et le manuel ?

Rendez-vous sur le site officiel d'ASRock : http://www.asrock.com, recherchez le modèle J3455-ITX pour télécharger la dernière version du BIOS, des pilotes et du manuel.

MODE D'EMPLOI J3455-ITX ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock J4205-ITX/J3455-ITX, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Elle vous offre de performances élevées associées à une conception robuste, dignes de l'engagement de qualité et de durabilité qui font la réputation de ASRock.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

1.2 Spécifications

Plateforme

Processeur

(J4205-ITX)

(J3455-ITX)

Mémoire

* 2GB DRAM n'est pas pris en charge.

(jusqu'à 800MHz) (J4205-ITX)

(jusqu'à 750MHz) (J3455-ITX)

2K (4096x2160) @ 60Hz

de 1920x1200 @ 60Hz

de 2048x1536 @ 60Hz

HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis)

@ niveau 5.2, HEVC (H.265) 10b @ MP niveau 5.1 (GPU accéléré), JPEG, VP8, VP9

ports DVI-D et HDMI

Audio

* Pour configurer l'audio 7.1 CH HD, il est nécessaire d'utiliser un module audio HD pour panneau frontal et d'activer la fonction audio multicanal via le pilote audio.

les pics ASRock)

Réseau

complète contre surges ASRock)

802.3az

Connectique du panneau arrière

complète contre surges ASRock))

complète contre surges ASRock))

VITESSE)

haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone

Stockage

NCQ, AHCI et Hot Plug

compatibles avec les fonctions NCQ, AHCI et Hot Plug

Connectique

protection ESD (protection complète contre surges ASRock))

protection ESD (protection complète contre surges ASRock)) * le connecteur USB3_0_1 est partagé avec le connecteur USB_0_1.

BIOS

Surveillance du matériel

Fan (permet au ventilateur du châssis d'adapter sa vitesse de rotation automatiquement en fonction de la température du processeur)

châssis

CPU Vcore

Système d'exploitation

* Pour obtenir le pilote Windows® 10 mis à jour, veuillez vous rendre sur le site Web d'ASRock pour plus de détails : http://www.asrock.com

Certifications

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est 'court-circuité'. Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est 'ouvert'. L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Short Open 1 2 3

Cavalier Clear CMOS (CLRCMOS1)

(voir p.1, No. 2)

Fonction Clear CMOSPar défaut

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil par défaut de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

1. Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS.
2. Si vous effacez la CMOS, l'alerte de châssis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'historique des intrusions de châssis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche/arrêt, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et emplacement sur châssis (SPK_CI1 à 7 broches) (voir p.1, No. 8)

Veuillez brancher l'emplacement sur le châssis et le haut-parleur du châssis sur ce connecteur.

Connecteurs Serial ATA3

(SATA3_1:

voir p.1, No. 13)

(SATA3_2:

voir p.1, No. 14)

(SATA3_A1:

voir p.1, No. 16)

(SATA3_A2:

voir p.1, No. 15)

SATA3_A1 SATA3_1 SATA3_A2 SATA3_2

Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

Embases USB 2,0

(USB6 à 4 broches)

(voir p.1, No. 12)

(USB_0_1 à 9 broches)

(voir p.1, No. 9)

En plus des un ports USB 2.0 sur le panneau E/S, cette carte mère est dotée de deux embases.

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

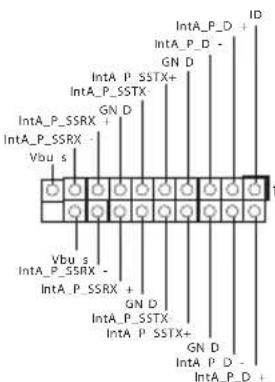

Embases USB 3,0

(USB3_0_1 à 19 broches)

(voir p.1, No. 11)

IntA_P_D + IntA_P_D - GN D IntA_P_SSTX+ GN D IntA_P_SSRX + IntA_P_SSRX - Vbu_s Vbu_s IntA_P_SSRX - IntA_P_SSRX + GN D IntA_P_SSTX- IntA_P_SSTX+ GN D IntA_P_D - IntA_P_D +

En plus des deux ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d'une embase supplémentaire. Chaque embase USB 3.0 peut prendre en charge deux ports.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 17)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteur du ventilateur du châssis (CHA_FAN1 à 3 broches) (voir p.1, No. 10)

GND FAN_VOLTAGE CHA_FAN_SPEED

Veuillez brancher les câbles du ventilateur sur le connecteur du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteurs du ventilateur du processeur (CPU_FAN1 à 3 broches) (voir p.1, No. 1)

GND FAN_VOLTAGE CPU_FAN_SPEED

Veuillez brancher les câbles du ventilateur sur le connecteur du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 4)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

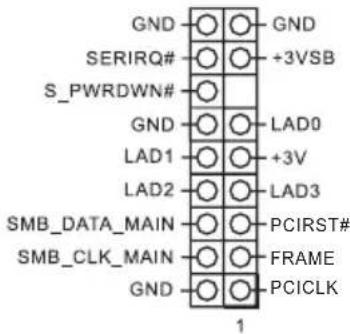

Embase TPM

(TPMS1 à 17 broches)

(voir p.1, No. 3)

GND SERIRQ# S_PWRDWN# GND LAD0 LAD1 +3V LAD2 LAD3 SMB_DATA_MAIN PCIRST# SMB_CLK_MAIN FRAME GND PCICLK 1

Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

Embase pour port série (COM1 à 9 broches) (voir p.1, No. 6)

Cette embase COM1 prend en charge un module de port série.
