J3455-ITX - Motherboard ASROCK - Kostenlose Bedienungsanleitung

Produkttyp	Mainboard
Marke	ASRock
Modell	J3455-ITX
Formfaktor	Mini-ITX (17 x 17 cm)
Integrierter Prozessor	Intel Quad-Core J3455 (bis zu 2,3 GHz)
Chipsatz	Integrierter Intel SoC
Arbeitsspeicher	2 x DDR3L DIMM, bis zu 16 GB, 1600 MHz (max. 750 MHz laut Handbuch)
Speicher	4 x SATA3 (6 Gb/s)
USB-Anschlüsse	2 x USB 3.0 (Rückseite), 2 x USB 2.0 (Rückseite), 2 x USB 3.0 über Stiftleiste, 2 x USB 2.0 über Stiftleiste
Videoausgänge	1 x HDMI, 1 x DVI-D
Audio	Realtek ALC887, 7.1 HD-Kanäle
Netzwerk	Gigabit LAN (Realtek RTL8111H)
Interne Anschlüsse	1 x USB 3.0-Stiftleiste, 2 x USB 2.0-Stiftleiste, 1 x HD-Audio-Stiftleiste, 1 x COM, 1 x TPM, 1 x CPU-Lüfteranschluss, 1 x Gehäuselüfteranschluss
Rückseite	1 x HDMI, 1 x DVI-D, 2 x USB 3.0, 2 x USB 2.0, 1 x RJ45, 3 x Audioanschluss (Line-In, Front-Lautsprecher, Mikrofon)
Stromversorgung	ATX 24-Pin
BIOS	AMI UEFI mit grafischer Oberfläche
Betriebssystem	Kompatibel mit Windows 10 (Treiber verfügbar)
Betriebstemperatur	0 °C bis 40 °C (Schätzung)

Häufig gestellte Fragen - J3455-ITX ASROCK

Welcher RAM-Typ ist mit dem ASRock J3455-ITX Mainboard kompatibel?

Das Mainboard akzeptiert DDR3L (1,35 V) im SO-DIMM-Format, bis zu 16 GB und eine maximale Frequenz von 1600 MHz (laut Handbuch liegt die Grenze bei 750 MHz für das Modell J3455).

Kann ich einen anderen Prozessor auf diesem Mainboard verwenden?

Nein, der Prozessor ist auf dem Mainboard festgelötet (Intel Quad-Core J3455). Er ist nicht austauschbar.

Welche Arten von Speicheranschlüssen sind verfügbar?

Das Mainboard verfügt über 4 SATA3-Anschlüsse (6 Gb/s) kompatibel mit NCQ, AHCI und Hot Plug.

Wie lösche ich die BIOS-Einstellungen (Clear CMOS)?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Warten Sie 15 Sekunden, verwenden Sie dann einen Jumper, um die Pins 2 und 3 des CLRCMOS1-Jumpers für 5 Sekunden kurzzuschließen. Sie können auch den Clear-CMOS-Knopf verwenden, falls vorhanden.

Welche Betriebssysteme werden unterstützt?

Das Mainboard ist mit Windows 10 (64 Bit) kompatibel. Die Treiber sind auf der ASRock-Website verfügbar.

Hat das Mainboard einen VGA-Videoausgang?

Nein, es verfügt über einen HDMI-Anschluss und einen DVI-D-Anschluss. Für VGA kann ein Adapter erforderlich sein.

Wie schließe ich das Frontpanel des Gehäuses an?

Schließen Sie die Kabel (Power-Taster, Reset, LED) an die PANEL1-Stiftleiste (9 Pins) unter Beachtung der Polarität an. Die Pinbelegung ist im Handbuch angegeben.

Kann ich ein TPM-Modul verwenden?

Ja, es gibt eine TPMS1-Stiftleiste (17 Pins) zum Anschließen eines TPM-Moduls zur Datensicherung.

Was ist die empfohlene Mindestleistung des Netzteils?

Ein Netzteil mit 120 W ist für eine Standardkonfiguration ausreichend, verwenden Sie jedoch ein qualitativ hochwertiges Netzteil mit ATX 24-Pin-Anschluss.

Wo kann ich die Treiber und das Handbuch herunterladen?

Besuchen Sie die offizielle ASRock-Website: http://www.asrock.com, suchen Sie nach dem Modell J3455-ITX, um die neueste BIOS-Version, Treiber und das Handbuch herunterzuladen.

BEDIENUNGSANLEITUNG J3455-ITX ASROCK

Vielen Dank, dass Sie sich für das J4205-ITX/J3455-ITX von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

1.2 Technische Daten

Plattform

Prozessor

(J4205-ITX)

(J3455-ITX)

Speicher

* 2GB DRAM wird nicht unterstützt.

ungepufferter Speicher

Erweiterungs- steckplatz

BTModul

Grafikkarte

(J4205-ITX)

(J3455-ITX)

HDMI

(4096x2160) bei 60Hz

bei 60 Hz

bei 60 Hz

(Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)

H.265/HEVC (H.265) 10b bei Level 5.2 (GPU-beschleunigt), JPEG, VP8, VP9

DVI-D und HDMI-Ports

Audio

* Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

Protection)

LAN

(ASRocks Komplettschutz vor Spannungsspitzen)

Rückblende, E/A

Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

Geschwindigkeit-LED)

/Mikrofon

Speicher

Hot-Plugging

unterstützt NCQ, AHCI und Hot-Plugging

Anschluss

(Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

(Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

* USB3_0_1-Anschluss wird mit USB_0_1-Anschluss geteilt.

BIOS-Funktion

Hard-

wareüberwa-

chung

Anpassung der Geschwindigkeit des Gehäuselüfters über die CPU-Temperatur)

Betriebssystem

* Weitere Informationen zum aktualisierten Windows® 10-Treiber finden Sie auf der ASRock-Webseite: http://www.asrock.com

Zertifizierungen

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short Open 1 2 3

CMOS-löschen-Jumper (CLRCMOS1)

(siehe S. 1, Nr. 2)

CMOS löschenStandard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

1. Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.
2. Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Gehäuseeingriffs- und Lautsprecher-Stiftleiste (7-polig, SPK_CI1) (siehe S. 1, Nr. 8)

Bitte verbinden Sie Gehäuseeingriffsvorrichtung und den Gehäuselautsprecher mit dieser Stiftleiste.

Serial-ATA-3-Anschlüsse (SATA3_1: siehe S. 1, Nr. 13) (SATA3_2: siehe S. 1, Nr. 14) (SATA3_A1: siehe S. 1, Nr. 16) (SATA3_A2: siehe S. 1, Nr. 15)

SATA3_A1 SATA3_1 SATA3_A2 SATA3_2

Diese vier SATA-3-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsge schwindigkeit bis 6,0 Gb/s.

USB 2.0-Stiftleisten (4-polig, USB6) (siehe S. 1, Nr. 12)

Neben ein USB 2.0-Ports an der E/A-Blende befindet sich zwei Stiftleiste an diesem Motherboard.

(9-polig, USB_0_1) (siehe S. 1, Nr. 9)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

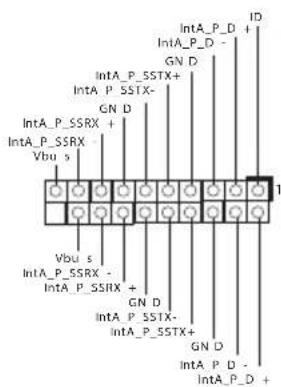

USB 3.0-Stiftleisten (19-polig, USB3_0_1) (siehe S. 1, Nr. 11)

IntA_P_D + ID IntA_P_D - GN D IntA_P_SSTX+ GN D IntA_P_SSRX + Vbu s Vbu s IntA_P_SSRX - IntA_P_SSRX + GN D IntA_P_SSTX- IntA_P_SSTX+ GN D IntA_P_D - IntA_P_D +

Neben zwei USB 3.0-Ports an der E/A-Blende befindet sich eine Stiftleiste an diesem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 17)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselüfteranschluss

(3-polig, CHA_FAN1)

(siehe S. 1, Nr. 10)

GND FAN_VOLTAGE CHA FAN SPEED

Bitte verbinden Sie das

Lüfterkabel mit dem

Lüfteranschluss; der

schwarze Draht gehört

zum Erdungskontakt.

CPU-Lüfteranschlüsse

(3-polig, CPU_FAN1)

(siehe S. 1, Nr. 1)

GND FAN_VOLTAGE CPU_FAN_SPEED

Verbinden Sie das CPU

-Lüfterkabel mit diesem

Anschluss und passen Sie den schwarzen Draht dem Erdungsstift an.

ATX-Netzanschluss

(24-polig, ATXPWR1)

(siehe S. 1, Nr. 4)

Dieses Motherboard

bietet einen 24-poligen

ATX-Netzanschluss.

Bitte schließen Sie es zur

Nutzung eines 20-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 13 an.

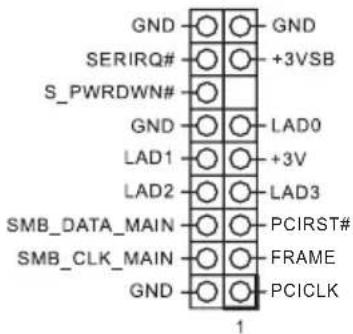

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 3)

GND SERIRQ# S_PWRDWN# GND LAD0 LAD1 +3V LAD2 LAD3 SMB_DATA_MAIN PCIRST# SMB_CLK_MAIN FRAME GND PCICLK 1

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

Serieller-Port-Stiftleiste (9-polig, COM1) (siehe S. 1, Nr. 6)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.
