J3455-ITX - Материнская плата ASROCK - Бесплатное руководство пользователя

Тип продукта	Материнская плата
Бренд	ASRock
Модель	J3455-ITX
Форм-фактор	Mini-ITX (17 x 17 см)
Встроенный процессор	Intel Quad-Core J3455 (до 2,3 ГГц)
Чипсет	Встроенный Intel SoC
Память	2 x DDR3L DIMM, до 16 ГБ, 1600 МГц (макс. 750 МГц согласно документации)
Хранилище	4 x SATA3 (6 Гбит/с)
Порты USB	2 x USB 3.0 (задняя панель), 2 x USB 2.0 (задняя панель), 2 x USB 3.0 через разъем на плате, 2 x USB 2.0 через разъем на плате
Видеовыходы	1 x HDMI, 1 x DVI-D
Аудио	Realtek ALC887, 7.1 каналов HD
Сеть	Гигабитный LAN (Realtek RTL8111H)
Внутренние разъемы	1 x разъем USB 3.0 на плате, 2 x разъема USB 2.0 на плате, 1 x разъем HD Audio, 1 x COM, 1 x TPM, 1 x разъем вентилятора CPU, 1 x разъем вентилятора корпуса
Задняя панель	1 x HDMI, 1 x DVI-D, 2 x USB 3.0, 2 x USB 2.0, 1 x RJ45, 3 x аудиогнезда (линейный вход, выход на наушники, микрофон)
Питание	ATX 24 контакта
BIOS	AMI UEFI с графическим интерфейсом
Операционная система	Совместимость с Windows 10 (драйверы доступны)
Рабочая температура	от 0 °C до 40 °C (оценка)

Часто задаваемые вопросы - J3455-ITX ASROCK

Какой тип оперативной памяти совместим с материнской платой ASRock J3455-ITX?

Материнская плата поддерживает DDR3L (1,35 В) в формате SO-DIMM, до 16 ГБ и максимальную частоту 1600 МГц (согласно документации, для модели J3455 ограничение 750 МГц).

Можно ли использовать другой процессор на этой материнской плате?

Нет, процессор впаян в материнскую плату (Intel Quad-Core J3455). Он не заменяется.

Какие типы разъемов для хранения данных доступны?

Материнская плата имеет 4 порта SATA3 (6 Гбит/с), совместимых с NCQ, AHCI и Hot Plug.

Как сбросить настройки BIOS (Clear CMOS)?

Выключите компьютер и отключите кабель питания. Подождите 15 секунд, затем используйте перемычку для замыкания контактов 2 и 3 перемычки CLRCMOS1 на 5 секунд. Также можно использовать кнопку Clear CMOS, если она есть.

Какие операционные системы поддерживаются?

Материнская плата совместима с Windows 10 (64 бит). Драйверы доступны на сайте ASRock.

Есть ли на материнской плате видеовыход VGA?

Нет, она имеет порт HDMI и порт DVI-D. Для VGA может потребоваться адаптер.

Как подключить переднюю панель корпуса?

Подключите кабели (кнопка питания, сброс, LED) к разъему PANNEAU1 (9 контактов) с соблюдением полярности. Распиновка указана в документации.

Можно ли использовать модуль TPM?

Да, есть разъем TPMS1 (17 контактов) для подключения модуля TPM для защиты данных.

Какой минимальная мощность блока питания рекомендуется?

Блока питания мощностью 120 Вт достаточно для стандартной конфигурации, но используйте качественный блок питания с разъемом ATX 24 контакта.

Где можно скачать драйверы и руководство?

Посетите официальный сайт ASRock: http://www.asrock.com, найдите модель J3455-ITX, чтобы скачать последнюю версию BIOS, драйверов и руководства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ J3455-ITX ASROCK

Благодарим вас за приобретение надежной материнской платы ASRock J4205-ITX/J3455-ITX, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-kарт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

1.2 Спецификация

Платформа

4n

ГГц) (J4205-ITX)

(J3455-ITX)

Память

* 2GB DRAM не поддерживаются.

Non-ECC Unbuffered

Гнезда

расширения

Графическая

система

800MHz) (J4205-ITX)

750MHz (J3455-ITX)

2K (4096x2160) при 60Гц

1920x1200 при 60 Гц

2048x1536 при 60 Гц

Audio) по HDMI (необходим HDMI-совместимый монитор)

уровень 5.2, HEVC (H.265) 10b, MP уровень 5.1

(графический ускоритель), JPEG, VP8, VP9

через порты DVI-D и HDMI

Аудио

ALC892)

* Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.

ЛВС

электричества (Полная защита (ASRock от выбросов напряжения))

Порты ввода-

вывода

на задней

панели

электричества (Полная защита (ASRock от выбросов напряжения))

электричества (Полная защита (ASRock от выбросов напряжения))

динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон

Запоминаю-

щие устрой-

CTBa

и горячей замены

функций NCQ, AHCI и горячей замены

Разъемы

динамика

(Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))

(Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))

* портов USB3_0_1 используется с портов USB_0_1.

Особенности

BIOS

интерфейса поль зователя

Контроль

оборудова-

НИЯ

регулировкой оборотов по температуре ЦП)

oc

* Чтобы сказать обновленный драйвер для Windows ^® 10, посетите веб-сайт ASRock, на котором представлена подробная информация: http://www.asrock.com

Сертификация

соответствующий стандарту ErP/EuP)

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Short

Open

Перемычка сброса настроек CMOS

(CLRCMOS1)

(См. стр. 1, № 2)

1_2

2_3

Сброс настроек CMOSпо умолчанию

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 15 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

1. Предназначение переключателя сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.
2. Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной па- нели

(9-контактная, PANEL1)

(CM. стр. 1, № 7)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка с разъемами датчика вскрытия корпуса и динамика (7-контактный SPK_CI1) (См. стр. 1, № 8)

Предназначена для подключения датчика вскрытия корпуса и корпусного динамика.

Разъемы Serial ATA3

(SATA3_1:

см. стр.1, № 13)

(SATA3_2:

см. стр.1, № 14)

(SATA3_A1:

см. стр.1, № 16)

(SATA3_A2:

см. стр.1, № 15)

SATA3_A1 SATA3_1

SATA3_A2 SATA3_2

Эти четыре

разъема SATA3

предназначены для

подключения кабелей

SATA внутренних

запоминающих

устройств для передачи

данных со скоростью до

6,0 Γ6/c.

Колодки USB 2.0

(4-контактная, USB6)

(См. стр. 1, № 12)

Кроме одна портов USB

вывода на материнской

плате также есть два

колодка.

(9-контактная, USB_0_1)

(См. стр. 1, № 9)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

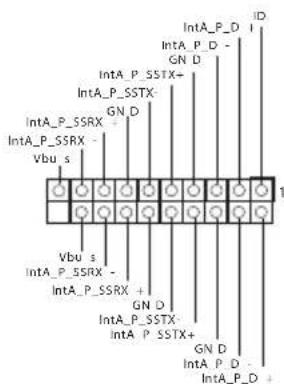

Колодки USB 3.0

(19-контактная,

USB3_0_1)

(См. стр. 1, № 11)

IntA_P_D ID IntA_P_D - GN D IntA_P_SSTX+ GN D IntA_P_SSRX - Vbu s Vbu s IntA_P_SSRX - IntA_P_SSRX + GN D IntA_P_SSTX- IntA_P_SSTX+ GN D IntA_P_D - IntA_P_D + 1

Кроме две портов USB 3.0

на материнской плате

также есть одна колодка.

Каждая колодка USB 3.0

может поддерживать два порта.

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(См. стр. 1, № 17)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L MIC2_R MIC2_L

Эта колодка

предназначена

для подключения

аудиоустройств к

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
Е. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъем вентилятора корпуса

(3-контактный,

CHA_FAN1)

(См. стр. 1, № 10)

GND FAN_VOLTAGE CHA FAN SPEED

Предназначен для

подключения кабеля

разъема вентилятора и

подключения черного

провода к заземлению.

Разъемы

вентиляторов ЦП

(3-контактный,

CPU_FAN1)

(Cm. стр. 1, № 1)

GND FAN_VOLTAGE CPU_FAN_SPEED

Предназначен для

подключения кабеля

разъема вентилятора и

подключения черного

провода к заземлению.

Разъем питания АТХ

(24-контактный, ATXPWR1)

(См. стр. 1, № 4)

Эта материнская плата снабжена 24-контактным разъемом питания АТХ.

Чтобы использовать 20-контактный

разъем питания АТХ, подключите его вдоль

Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 3)

GND SERIRQ# S_PWRDWN# GND LAD0 LAD1 +3V LAD2 LAD3 SMB_DATA_MAIN PCIRST# SMB_CLK_MAIN FRAME GND PCICLK 1

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.

Колодка последовательного порта (9-контактная, COM1) (См. стр. 1, № 6)

Колодка СОМ1 поддерживает подключение модуля последовательного порта.
