Congratulazioni per l'acquisto della scheda madre ASRock B560M Pro4/ac, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre B560M Pro4/ac ASRock (fattore di forma Micro ATX)
  • Guida all'installazione rapida di ASRock B560M Pro4/ac
  • CD di supporto B560M Pro4/ac ASRock
  • 2 x cavi dati Serial ATA (SATA) (opzionali)
  • 2 x antenne ASRock WiFi da 2,4/5 GHz (opzionali)
  • 2 x viti per Socket M.2 (opzionali)
  • 1 x Distanziatore per Socket M.2 (opzionali)
  • 1 x mascherina metallica posteriore I/O

1.2 Specifiche

Piattaforma	Fattore di forma Micro ATXDesign condensatore solido
CPU	Supporta processori 10^a Gen Intel® CoreTM e processori 11^a Gen Intel® CoreTM (LGA1200)Digi Power designPotenza a 8 fasiSupporta la tecnologia Intel® Turbo Boost Max 3.0
Chipset	Intel® B560
Memoria	Tecnologia memoria DDR4 Dual Channel4 x alloggi DIMM DDR4I processori 11^a Gen Intel® CoreTM supportano memoria DDR4 non ECC senza buffer fino a 4800+(OC)*I processori 10^a Gen Intel® CoreTM supportano memoria DDR4 non ECC senza buffer fino a 4600+(OC)* 11^a Gen Intel® CoreTM (i9/i7/i5) supportano DDR4 fino a 2933; CoreTM (i3), Pentium® e Celeron® supportano DDR4 fino a 2666.* 10^a Gen Intel® CoreTM (i9/i7) supportano DDR4 fino a 2933; CoreTM (i5/i3), Pentium® e Celeron® supportano DDR4 fino a 2666.* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC)Capacità max. della memoria di sistema: 128GBSupporto di XMP (Extreme Memory Profile) Intel® 2.0
Alloggio d'espansione	Processori 11^a Gen Intel® CoreTM2 x alloggi PCI Express x16 (PCIE1/PCIE3: singolo a Gen4x16 (PCIE1); doppio a Gen4x16 (PCIE1) / Gen3x4 (PCIE3))Processori 10^a Gen Intel® CoreTM2 x alloggi PCI Express x16 (PCIE1/PCIE3: singolo a Gen3x16 (PCIE1); doppio a Gen3x16 (PCIE1) / Gen3x4 (PCIE3))* Supporto di SSD NVMe come disco d'avvio1 x alloggio PCI Express 3.0 x1Supporta AMD Quad CrossFireXTM e CrossFireXTM1 x Socket M.2 (Key E), supporta moduli di tipo 2230 WiFi/BT e Intel® CNVi (Integrated WiFi/BT)

Grafica

• La videografica integrata della scheda video UHD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.
• processori 11 ^a Gen Intel® Core ^TM supportano architettura grafica Intel® X ^e (Gen 12). processori 10 ^a Gen Intel® Core ^TM supportano grafica Gen 9
• Grafica, multimedialità e calcolo: Microsoft DirectX 12, OpenGL 4.5, Grafica integrate Intel ^® , Sincronizzazione video Intel ^® Quick, Grafica ibrida/commutabile, OpenCL 2.1
• Visualizzazione e sicurezza dei contenuti: Rec. 2020 (Ampia gamma di colori), Microsoft PlayReady 3.0, UHD/HDR Blu-ray Disc
• Supporta HDMI 2.0 con risoluzione massima fino a 4K x 2K (4096 x 2160) a 60Hz
• Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI 2.0 (è necessario un monitor compatibile HDMI)
  • Supporto HDCP 2.3 con le porte HDMI 2.0
  • Supporto riproduzione 4K Ultra HD (UHD) sulle porte HDMI 2.0

* Processori 11 ^a Gen Intel ^ Core ^TM supportano grafica HDMI 2.0. Processori 10 ^a Gen Intel ^ Core ^TM supportano grafica HDMI 1.4.

Audio

• Audio HD 7.1 CH (codec audio Realtek ALC897)
• Supporta protezione da sovratensione
- Nahimic Audio

LAN

• LAN Gigabit 10/100/1000 Mb/s
• Giga PHY Intel ^® I219V
• Supporto WOL (Wake-On-LAN)
• Supporta protezione da fulmini/scariche elettrostatiche
• Supporto Energy Efficient Ethernet 802.3az
- Supporto PXE

LAN

wireless

• Modulo Intel® 802.11ac WiFi
  • Supporta IEEE 802.11a/b/g/n/ac
  • Supporta Dual-Band (2,4/5 GHz)
  • Supporta la connessione wireless ad alta velocità fino a 433 Mbps
  • Supporto di Bluetooth 5.1 + High speed Classe II

I/O pannello posteriore

• 2 x porte antenna
  • 1 x porta mouse/tastiera PS/2
• 1 x porta HDMI
• 4 x porte USB 3.2 Gen1 (supporto protezione da scariche elettrostatiche)
  • 2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)
  • 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
• Connettori audio HD: Ingresso linea / altoparlante frontale / microfono

Archiviazione

* Se M2_2 è occupato da un dispositivo M.2 di tipo SATA, SATA3_1 sarà disabilitato.

• 1 socket Hyper M.2 (M2_1), supporta il modulo PCI Express 2242/2260/2280 M.2 tipo M Key fino a Gen4x4 (64 Gb/s) (supportato solo con processori 11^a Gen Intel® CoreTM)**
• 1 x socket Ultra M.2 (M2_2), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo M Key 2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s) ^**

** Supporto di SSD NVMe come disco d'avvio
** Supporta kit ASRock U.2

Connettore

• 1 x connettore SPI TPM
- 1 x collegamento altoparlante e intrusione telaio
• 2 x collettore LED RGB

* Supporto totale di fino a 12 V/3 A, 36 W strip LED

• 2 x Header LED indirizzabili

* Supporto totale di strisce LED fino a 5 V/3 A, 15 W

• 1 x connettore ventola CPU (4-pin)

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

- 1 x connettore ventola CPU/ventola pompa dell'acqua (4-pin) (Controllo intelligente della velocità della ventola)

* La ventola CPU/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).

- 3 x connettori ventola telaio/ventola pompa dell'acqua (4-pin) (Controllo intelligente della velocità della ventola)

* La ventola Chassis/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2 A (24W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP e CHA_FAN3/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

	1 x connettore alimentazione ATX 24-pin1 x connettore alimentazione 12 V 8-pin (connettore alimentazione ad alta densità)1 x connettore audio pannello frontale1 connettore Thunderbolt AIC (5-pin) (supporta carta ASRock Thunderbolt 4 AIC)2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)1 x connettore USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche)1 x porta USB 3.2 tipo C connettore Gen1 (supporto protezione da scariche elettrostatiche) sul pannello frontale
Funzionalità BIOS	AMI UEFI Legal BIOS con interfaccia di supporto multilingueEventi di riattivazione conformi a ACPI 6.0Supporto di SMBIOS 2.7Regolazione multipla tensione CPU Core/Cache, GT, DRAM, VPPM, VCCIN AUX, VCCST, VCCIO
Hardware Monitor	Tachimetro ventola: Ventole CPU, CPU/pompa dell'acqua, telaio/ pompa dell'acquaVentola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acquaControllo velocità ventola: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acquaRilevamento CASE OPENMonitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO, Tensione CPU PLL
SO	Microsoft® Windows® 10 64 bit
Certificazioni	FCC, CEErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Webhttp://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Short

Open

Jumper per azzerare la CMOS (CLRMOS1)

(vedere pag. 1, n. 25)

Jumper a 2 pin

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare i di CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Ricordarsi di rimuovere il cappuccio jumper prima di cancellare la CMOS.

Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 15)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Collegamento altoparlante e intrusione telaio (SPK_CI1 a 7 pin) (vedere pag. 1, n. 21)

Collegare l'intrusione telaio e l'altoparlante a questo collegamento.

Connettori Serial ATA3

Verticale:

(SATA3_0:

vedere pag. 1, n. 17)

(SATA3_1:

vedere pag. 1, n. 16)

Angolo destroy:

(SATA3_2:

vedere pag.1, n. 11)

(Superiore)

(SATA3_3:

vedere pag.1, n. 12)

(Inferiore)

(SATA3_4:

vedere pag.1, n. 14)

(Superiore)

(SATA3_5:

vedere pag.1, n. 13)

(Inferiore)

SATA3_4 SATA3_2 SATA3_5 SATA3_3

SATA3_0 SATA3_1

Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

* Se M2_2 è occupato da un dispositivo M.2 di tipo SATA, SATA3_1 sarà disabilitato.

Header USB 2.0

(USB3_4 a 9 pin)

(vedere pag. 1, n. 20)

(USB5_6 a 9 pin)

(vedere pag. 1, n. 19)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Ci sono due connettori USB 2.0 su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.2 Gen1

(USB3_5_6 a 19 pin)

(vedere pag. 1, n. 9)

Vbus/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Su questa scheda madre c'è un connettore USB 3.2 Gen1.

Ciascun header USB 3.2 Gen1 può supportare due porte.

Connettore USB 3.2 Gen1 tipo C pannello anteriore (F_USB3_TC_1 a 20 pin) (vedere pag. 1, n. 10)

USB Type-C Cable

È presente un connettore USB 3.2 Gen1 tipo C pannello anteriore su questa scheda madre. Questo connettore viene utilizzato per il collegamento di un modulo USB 3.2 Gen1 per porte USB 3.2 Gen1 supplementari.

Header audio pannello anteriore (HD_AUDIO1 a 9 pin) (vedere pag. 1, n. 28)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola chassis / pompa dell'acqua (CHA_FAN1/WP a 4 pin) (vedere pag. 1, n. 29)

(CHA_FAN2/WP a 4 pin) (vedere pag. 1, n. 22) (CHA_FAN3/WP a 4 pin) (vedere pag. 1, n. 23)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Questa scheda madre è dotata di tre connettori ventola a 4 pin per il raffreddamento ad acqua del telaio. Se si decide di collegare una ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 5)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU / pompa dell'acqua (CPU_FAN2/WP a 4 pin) (vedere pag. 1, n. 4)

Questa scheda madre è dotata di un connettore per la ventola della CPU con raffreddamento ad acqua a 4 pin. Se si decide di collegare una ventola della CPU con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 8)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

*Attenzione: Assicurarsi che il cavo di alimentazione collegato sia per la CPU e non la scheda grafica. Non inserire il cavo di alimentazione PCIe in questo connettore.

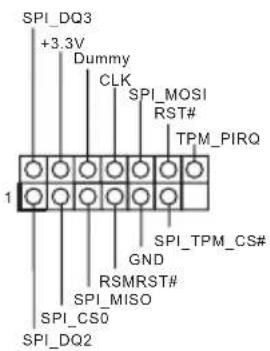

Connettore SPI TPM (SPI_TPM_J1 a 13 pin) (vedere pag. 1, n. 18)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRO 1 GND SPI_TPM_CS# RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

Questo connettore supporta il sistema SPI Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

Connettore Thunderbolt AIC (TB1 a 5 pin) (vedere pag. 1, n. 24)

Collegare una scheda aggiuntiva Thunderbolt™ (AIC) a questo connettore utilizzando il cavo GPIO.

* Installare la scheda AIC Thunderbolt™ su PCIE3 (slot predefinito).

Collettore LED RGB (RGB_LED1 a 4 pin) (vedere pag. 1, n. 6)

(RGB_LED2 a 4 pin) (vedere pag. 1, n. 26)

Questi due collettori LED RGB vengono utilizzati per collegare la prolunga LED RGB, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED.

Attenzione: Non installare il cavo LED RGB in senso errato; in caso contrario, il cavo potrebbe danneggiarsi.

* Fare riferimento a pagina 33 per ulteriori istruzioni su questa basetta.

Header LED indirizzabili (ADDR_LED1 a 3 pin) (vedere pag. 1, n. 7)

(ADDR_LED2 a 3 pin) (vedere pag. 1, n. 27)

Questi due header serve a collegare il cavo di estensione del LED indirizzabile che consente di scegliere tra vari effetti luce LED.

Attenzione: Non installare mai il cavo del LED indirizzabile secondo un orientamento errato, altrimento potrebbe danneggiarsi.

* Fare riferimento a pagina 34 per ulteriori istruzioni su questa basetta.
