ASRock B560M Pro4/ac マザーボードをお買い上げ頂きありがとうございます。ASRockの製品は一貫した厳格な品質管理の下で製造されております。優れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.

1.1 パッケージの内容

• ASRock B560M Pro4/ac マザーボード(マイクロ ATX フォームファクター)
• ASRock B560M Pro4/ac クイックインストール ガ イド
• ASRock B560M Pro4/ac サポ 一ト CD
• 2 x シリアル ATA(SATA) データケーブル(オプション)
• 2 x ASRock Wi-Fi 2.4/5 GHz アンテナ (オプション)
• 2 x M.2 ソケット用ねじ (オプション)
• 1 x M.2 ソケット用スタンドオフ (オプション)
• 1 x I/O パネルシールド

1.2 仕様

プラット

- マイクロ ATX フォームファクター

フォーム

- 固体コンデンサ設計

CPU

• 第10世代Intel® Core™プロセッサおよび第11世代Intel® Core™プロセッサ(LGA1200)をサポートします
• デジタル電源設計
• 8 電源フェーズ設計
• Intel® ターボブースト Max テクノロジー 3.0 に対応

チップセット

- Intel® B560

メモリ

• デュアルチャンネル DDR4 メモリ機能
• 4 x DDR4 DIMM ス ロット
• 第11世代Intel® Core™プロセッサは、最大DDR4 4800+(OC)*のノン ECC アン バッファードメモリに対応します

• 第10世代Intel® Core™プロセッサは、最大DDR4 4600+(OC)*のノン ECC アン バッファードメモリに対応します
  * 第 11 世代 Intel® Core™ (i9/i7/i5) は、最大 2933 までの DDR4 をサポートします。Core(i3)、Pentium® および Celeron® は、最大 2666 までの DDR4 をサポートします。
  * 第 10 世代 Intel® Core™ (i9/i7) は、最大 2933 までの DDR4 をサポートします。Core™ (i5/i3)、Pentium® および Celeron® は、最大 2666 までの DDR4 をサポートします。
  *詳細については、ASRock ウェブサイトのメモリーサポート一覧を参照してください。(http://www.asrock.com/)

• ECC UDIMM メモリモジュールに対応(non-ECC モードで動作)

• システムメモリの最大容量：128GB
• Intel® エクストリー ムメモリプ ロファイル (XMP) 2.0 に対応

拡 張ス ロッ第11世代 Intel® Core™ プロセッサ

- 2 x PCI Express x16 スロット (PCIE1/PCIE3: Gen4x16 (PCIE1) でシングル、Gen4x16 (PCIE1)/Gen3x4 (PCIE3) でデュアル)

第 10 世代 Intel ^® Core ^TM プロセッサ

- 2 x PCI Express x16 スロット (PCIE1/PCIE3: Gen3x16 (PCIE1) でシングル、Gen3x16 (PCIE1)/Gen3x4 (PCIE3) でデュアル)

* 起動 ディスクとして NVMe SSD に対応

• 1 x PCI Express 3.0 x1 ス ロット
• AMD Quad CrossFireX ^TM と CrossFireX ^TM をサポート
• 1 x M.2 ソケット (Key E)、タイプ 2230 WiFi/BT モジュールと Intel® CNVi(統合 WiFi/BT) に対応

グラフィックス

• Intel® UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、GPU に統合されたプロセッサーのみでサポートされます。
• 第11世代 Intel® Core™ プロセッサは、Intel® Xグラフィックスアーキテクチャ (Gen 12) をサポートします。第10世代 Intel® Core™ プロセッサは、Gen 9 グラフィックスをサポートします
• グラフィック、メディアおよびコンピュート : Microsoft DirectX 12、OpenGL 4.5、インテル® ビルトイン・ビジュアル、インテル® クイック・シンク・ビデオ、ハイブリッド / スイッチャブル・グラフィックス、OpenCL 2.1
• ディスプレイおよびコンテンツのセキュリティ : Rec. 2020 (Wide Color Gamut)、Microsoft PlayReady 3.0、UHD/HDR Blu-ray ディスク
• HDMI 2.0 テクノロジーに対応、最大解像度 4K x 2K (4096x2160) @ 60Hz
• HDMI 2.0 ポートでオートリップシンク、ディープカラー (12bpc)、xvYCC、および、HBR(高ビットレートオーディオ)に対応(HDMI対応モニターが必要です)
• HDMI 2.0 ポートで HDCP 2.3 に対応
• HDMI 2.0 ポートで 4K Ultra HD (UHD) 再生に対応

* 第 11 世代 Intel® Core™ プロセッサは、HDMI 2.0 をサポートします。第 10 世代 Intel® Core™ プロセッサは、HDMI 1.4 をサポートします。

オーディオ

• 7.1 CH HD オーディオ(Realtek ALC897 Audio Codec)
• サージ保護に対応
• Nahimic オ ーディオ

LAN

• ギガビット LAN 10/100/1000 Mb/s
• ギガ PHY Intel® I219V
• Wake-On-LAN(ウェイクオンライン)に対応
• 雷 / 静電気放電 (ESD) 保護に対応
  ・エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート

ワイヤレス

• Intel® 802.11ac WiFi モジュール
• IEEE 802.11a/b/g/n/ac をサポート
• デュアルバンド (2.4/5 GHz) をサポート
• 最高 433 Mbps の高速ワイヤレス接続をサポート
• ブルートウース 5.1 + ハイスピードクラス II をサポート

リアパネル・2xアンテナポート

I/O • 1 x PS/2 マウス / キ 一ボ ードポ ート

- 1 x HDMI ポート

- 4 x USB 3.2 Gen1 ポート（静電気放電 (ESD) 保護に対応）

- 2 x USB 2.0 ポート（静電気放電 (ESD) 保護に対応）

- LED 付き 1 x RJ-45 LAN ポート (ACT/LINK LED と SPEED LED)

- HD オーディオジャック: ラインイン / フロントスピーカー / マイク

ストレージ・6x SATA3 6.0 Gb/s コネクタ、Intel ラピッドストレージテクノロジ 18、NCQ、AHCI およびホットプラグに対応 *

* SATA タイプ M.2 デバイスで M2_2 を使用している場合は、SATA3_1 は無効になります。

- 1 x Hyper M.2 Socket (M2_1)、最大 Gen4x4 (64 Gb/s) までの M Key タイプ 2242/2260/2280 M.2 PCI Express モジュールに対応 (第 11 世代 Intel® Core™ プロセッサでのみ対応します) **

- 1 x Ultra M.2 ソケット (M2_2)、M Key タイプ 2280 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュール に対応 **

** 起動 ディスクとして NVMe SSD に対応

** ASRock U.2 キット に対応

コネクタ・1xSPI TPM ヘッダー

- 1xシャーシイントルージョンとスピーカーヘッダー

- 2 x RGB LED ヘッダー

* 合計 12V/3A、36W までの LED ストリップに対応

- 2xアドレサブルLEDヘッダー

* 合計 5V/3A、15W までの LED ストリップに対応

- 1 x CPU ファンコネクタ(4 ピン)

* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

- 1 x CPU/ ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)

* CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。

- 3xシャーシ / ウォーターポンプファンコネクタ(4ピン)(スマートファン速度制御)

*シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。

* CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP および CHA_FAN3/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

- 1x24ピン ATX 電源コネクタ

- 1x8ピン 12V 電源コネクタ(高密度電源コネクタ)

- 1x前面パネルオーディオコネクタ

- 1 x Thunderbolt AIC コネクタ (5 ピン) (Thunderbolt 4 AIC カードのみポートに対応)

- 2 x USB 2.0 ヘッダー (4つの USB 2.0 ポートに対応) (静電気放電 (ESD) 保護に対応)

- 1 x USB 3.2 Gen1 ヘッダー(2つの USB 3.2 Gen1 ポートに対応) (静電気放電 (ESD) 保護に対応)

- 1 x フロントパネルタイプ C USB 3.2 Gen1 ヘッダー (静電気放電 (ESD) 保護に対応)

BIOS 機能

- AMI UEFI Legal BIOS、多言語 GUI サポート付き

- ACPI 6.0 準 拠 ウェイクアップ イ ベント

- SMBIOS 2.7 サポ ート

- CPU コア / キャッシュ、GT、DRAM、VPPM、VCCIN AUX、VCCST、VCCSA、VCCIO 電圧マルチ調整

ハード ウェア モニター

- ファンタコメータ: CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン

- 静音ファン(CPU 温度に従ってシャーシファン速度を自動調整): CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン

- ファンマルチ速度制御: CPU、CPU/ウォーターポンプ、シャーシ / ウォーターポンプファン

- ケース開閉検知

- 電圧監視：+12V、+5V、+3.3V、CPU Vcore、DRAM、VPPM、VCCIN AUX、VCCSA、VCCIO、CPU PLL 電圧

os

- Microsoft® Windows® 10 64-bit

認証

- FCC、CE

- ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

1.3 ジャンパー設定

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに

被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。

Short

Open

CMOS クリアジャンパー

(CLRMOS1)

(p.1、No.25参照)

2 ピン ジャン パー

CLRMOS1 を使って CMOS 内のデータをクリアできます。クリアして、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源から電源コードを抜いてください。15 秒間待ってから、ジャンパーキャップを使用して CLRMOS1 上のピンを 5 秒間ショートさせます。ただし、BIOS をアップデートした直後に、CMOS をクリアしないでください。BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS クリア アクション を 行う前にシャットダウンしてください。パスワード、日付、時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合にのみ、消去されることにご注意ください。CMOS をクリアした後で、ジャンパーキャップを必ず取り外してください。

CMOS をクリアすると、ケースの開閉が検知されることがあります。以前のシャーシイントルージョンステータス記録を消去するには、BIOS オプションから「Clear Status（ステータスの消去）」で調整してください。

1.4 オンボードの ヘッダーとコネクタ

オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。

システムパネルヘッダー

(9 ピン PANEL1)

(p.1、No.15参照)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

電源スイッチを接続し、スイッチをリセットし、下記のピン割り 当てに従って、シャーシのシステムステータス表示ランプをこのヘッダーにセットします。ケーブルを接続するときには、ピンの+とーに気をつけてください。

PWRBTN(電源スイッチ):

シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。

RESET (リセットスイッチ) :

シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを抑して、コンピューターを再起動します。

PLED(システム電源 LED):

シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中は、LEDが点灯します。システムがS1/S3スリープ状態の場合には、LEDは点滅を続けます。システムがS4スリープ状態または電源オフ(S5)のときには、LEDはオフです。

HDLED(ハードドライブアクティビティ LED):

シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアクティビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。

シャーシイントルージョン

とスピーカーヘッダー

(7 ピン SPK_CI1)

(p.1、No.21参照)

SPEAKER DUMMY DUMMY +5V 1 SIGNAL GND DUMMY

シャーシイントル ージョンと

シャーシスピーカーをこのヘッ

ダーに接続してください。

シリアル ATA3 コ ネクタ 垂直 :

(SATA3_0:

p.l、No.17参照)

(SATA3_1:

p.l、No.16参照)

直角：

(SATA3_2:

p.1、No.11 参照)(上側)

(SATA3_3:

p.1、No.12参照)(下侧)

(SATA3_4:

p.1、No.14参照)(上側)

(SATA3_5:

p.1、No.13 参照)(下侧)

SATA3_4 SATA3_2 SATA3_5 SATA3_3

SATA3_0 SATA3_1

これら6つのSATA3コネクターは、最高6.0Gb/sのデータ転送速度で内部ストレージデバイス用のSATAデータケーブルをサポートします。

* SATA タイプ M.2 デバイスで M2_2 を使用している場合は、SATA3_1 は無効になります。

USB 2.0 ヘッダ ー

(9 ピン USB3_4)

(p.1、No.20参照)

(9 ピン USB5_6)

(p.1、No.19 参照)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

このマザーボードには2つの

USB 2.0 ヘッダーが装備されています。各 USB 2.0 ヘッダーは、

2つのポートをサポートできます。

USB 3.2 Gen1 ヘッダー

(19 ピン USB3_5_6)

(p.1、No.9 参照)

Vbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D- Dummy 1

このマザーボードには1つの

USB 3.2 Gen1 ヘッダーが装備されています。各 USB 3.2 Gen1ヘッダーは、2つのポートをサポートできます。

フロントパネルタイプC

USB 3.2 Gen1 ヘッダー

(20 ピン F_USB3_TC_1)

(p.1、No.10参照)

USB Type-C Cable

このマザーボード上には、1つのフロントパネルタイプ C USB 3.2Gen1 ヘッダーがあります。このヘッダーは、追加 USB 3.2 Gen1ポート用に USB 3.2 Gen1 モジュールを接続するために使用されます。

フロントパネルオーディ オヘッダー

(9 ピン HD_AUDIO1)

(p.1、No.28参照)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

このヘッダーは、フロントオーディオ パ ネル にオーディオデ バイスを接続するためのものです。

1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーがHDAをサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。

2. AC'97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。

A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RETとOUT_RETは、HDオーディオパネル専用です。AC'97オーディオパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで、「録音音量」を調整してください。

シャーシ / ウォーターポンプファンコネクタ

(4 ピン CHA_FAN1/WP)

(p.1、No.29参照)

このマザーボードには3つの4ピン水冷却シャーシがコネクタ用に装備されています。3ピンのシャーシ水冷却ファンを接続する場合には、ピン1-3に接続してください。

(4 ピン CHA_FAN2/WP)

(p.1、No.22 参照)

(4 ピン CHA_FAN3/WP)

(p.1、No.23参照)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

CPU ファンコネクタ

(4 ピン CPU_FAN1)

(p.1、No.5参照)

このマザーボードは4ピンCPU ファン（静音ファン）コネクタが装備されています。3ピンのCPU ファンを接続する場合には、ピン1-3に接続してください。

CPU/ウォーターポンプファンコネクタ

(4 ピン CPU_FAN2/WP)

(p.1、No.4参照)

このマザーボードは 4 ピン水冷却 CPU ファンコ ネクタが 装備されています。3 ピンの CPU 水冷却ファンを接続する場合には、ピン 1-3 に 接 続してください。

ATX 電源コネクタ

(24 ピン ATXPWR1)

(p.1、No.8参照)

このマザーボードは 24 ピン ATX 電源コネクタが装備されています。20 ピンの ATX 電源を使用するには、ピン 1 と 13 に合わせて接続してください。

ATX 12V 電源コネクタ

(8 ピン ATX12V1)

(p.1、No.1参照)

このマザーボードは 8 ピン ATX12V 電源コネクターが装備 されています。4 ピンの ATX 電 源を使用するには、ピン 1 と 5 に合わせて接続してください。

*警告 : 接続されている電源ケーブルが、グラフィックスカード川ではなく、CPU用であることを確認してください。PCIe電源ケーブルをこのコネクターに接続しないでください。

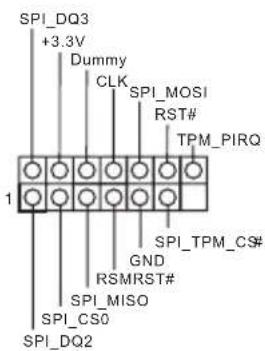

SPI TPM ヘッダ ー

(13 ピン SPI_TPM_J1)

(p.1、No.18 参照)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

このコネクタは SPI トラステッド・ プラット フォーム・モジュール (TPM) システムに対応するので、 鍵、デジタル証明書、パスワード、 データを安全に保管できます。 TPM システムはまた、ネットワークセキュリティを高め、デジタル証明書を保護し、プラットフォームの完全性を保証します。

Thunderbolt AIC コネクタ

(5 ピン TB1)

(p.1、No.24参照)

GPIO ケーブルを使って、

Thunderbolt™ アドインカード

(AIC) をこのコネクタに接続してください。

* PCIE3（デフォルトスロット）に Thunderbolt™ AIC カードを取り付けてください。

RGB LED ヘッダー

(4 ピン RGB_LED1)

(p.1、No.6参照)

(4 ピン RGB_LED2)

(p.1、No.26参照)

これら2つのRGB LED ヘッダーは RGB LED 延長ケーブルの接続に使用され、これによりユーザーはさまざまな LED 証明効果から選択することができます。

注意 : RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付けるとケーブルが破損することがあります。

* このヘッダーに関する詳細指示については、33 ページをご参照ください。

アドレサブル LED ヘッダー

(3 ピン ADDR_LED1)

(p.1、No.7参照)

(3 ピン ADDR_LED2)

(p.1、No.27参照)

これら2つのヘッダーを使用して、アドレサブルLED延長ケーブルを接続すれば、ユーザーは、さまざまな LEDライティング効果から選択できます。

注意: アドレサブル LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付けると、ケーブルが破損することがあります。

* このヘッダーに関する詳細指示については、34 ページをご参照ください。
