B560M Pro4/ac - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère Micro ATX
Facteur de forme	Micro ATX
Chipset	Intel B560
Socket processeur	LGA1200
Processeurs supportés	Intel Core 10e et 11e génération
Type de mémoire	DDR4, double canal, non-ECC, sans tampon
Capacité maximale mémoire	128 Go
Nombre de slots mémoire	4 x DIMM
Slots d'extension PCIe	2 x PCIe x16 (Gen4 selon CPU), 1 x PCIe 3.0 x1
Stockage SATA	6 x SATA3 6 Gb/s (désactivation si M.2 SATA utilisé)
Stockage M.2	1 x Hyper M.2 (Gen4 x4, 11e gen), 1 x Ultra M.2 (Gen3 x4/SATA)
Graphiques intégrés	Intel UHD Graphics, sortie HDMI 2.0 (11e gen)/1.4 (10e gen)
Audio	Realtek ALC897, 7.1 canaux, Nahimic
Réseau Ethernet	Intel I219V Gigabit LAN
Wi-Fi / Bluetooth	Wi-Fi 802.11ac (2,4/5 GHz), Bluetooth 5.1
Connectique panneau arrière	1x PS/2, 1x HDMI, 4x USB 3.2 Gen1, 2x USB 2.0, 1x RJ-45, 3x audio jack
Connectique interne	USB 3.2 Gen1 (header + Type-C), USB 2.0 (2 headers), audio, RGB, TPM, Thunderbolt
Alimentation requise	ATX 24 broches + ATX 12V 8 broches
BIOS	UEFI AMI avec interface graphique multilingue
Système d'exploitation supporté	Windows 10 64 bits
Fonctions spéciales	Protection contre les surtensions et décharges électrostatiques, LED RGB adressable, overclocking
Entretien	Nettoyer avec un chiffon doux et sec. Éviter tout liquide. Débrancher avant entretien.
Sécurité	Manipuler avec précaution contre les décharges électrostatiques. Ne pas toucher les circuits.
Accessoires inclus	Guide d'installation rapide, CD d'assistance, 2 câbles SATA, antennes Wi-Fi, vis M.2, entretoise, panneau E/S

FOIRE AUX QUESTIONS - B560M Pro4/ac ASROCK

Quels processeurs sont compatibles avec la carte mère ASRock B560M Pro4/ac ?

La carte mère supporte les processeurs Intel Core de 10e et 11e génération sur socket LGA1200. Les GPU intégrés sont compatibles, mais seuls les processeurs avec graphiques intégrés permettent d'utiliser les sorties vidéo.

Combien de slots mémoire DDR4 possède-t-elle et quelle est la capacité maximale ?

La carte mère dispose de 4 slots DIMM DDR4 en configuration double canal. La capacité maximale supportée est de 128 Go (avec des barrettes de 32 Go chacune). Les fréquences dépendent du processeur : jusqu'à 4800 MHz en OC avec les CPU 11e gen, et jusqu'à 4600 MHz avec les 10e gen.

Comment installer correctement le processeur sur le socket LGA1200 ?

Assurez-vous que le loquet du socket est relevé, alignez les encoches du processeur avec les repères du socket, puis abaissez doucement le processeur sans forcer. Refermez le loquet. Appliquez de la pâte thermique avant d'installer le ventirad.

La carte mère supporte-t-elle le Wi-Fi et le Bluetooth ?

Oui, le modèle B560M Pro4/ac intègre un module Wi-Fi 802.11ac (2,4/5 GHz) et Bluetooth 5.1. Les antennes sont fournies dans le packaging (optionnelles). Pour utiliser le Wi-Fi, il faut installer les antennes et les pilotes appropriés.

Comment mettre à jour le BIOS de la carte mère ?

Téléchargez la dernière version du BIOS depuis le site ASRock. Copiez le fichier sur une clé USB formatée en FAT32. Redémarrez le PC et appuyez sur F2 ou Suppr pour entrer dans le BIOS. Utilisez l'outil Instant Flash pour sélectionner le fichier et lancer la mise à jour. Ne coupez pas l'alimentation pendant le processus.

Quels sont les types de stockage pris en charge ?

La carte mère offre 6 ports SATA3 (6 Gb/s) et 2 slots M.2 : un Hyper M.2 (Gen4 x4, 64 Gb/s) réservé aux processeurs 11e gen, et un Ultra M.2 (Gen3 x4 ou SATA). Les SSD NVMe peuvent être utilisés comme disque de démarrage.

Comment connecter les câbles du panneau avant ?

Référez-vous au schéma de l'embase PANNEAU1 dans le manuel. Branchez le bouton d'alimentation (PWRBTN), la LED d'alimentation (PLED+/-), le bouton de réinitialisation (RESET), et la LED d'activité du disque dur (HDLED+/-). Respectez la polarité pour les LED.

Puis-je utiliser des barrettes de mémoire ECC ?

Les barrettes UDIMM ECC sont physiquement compatibles, mais elles fonctionneront en mode non-ECC (les capacités de correction d'erreurs ne seront pas actives). Pour une utilisation en ECC, il faut un chipset et un processeur serveur.

Comment activer le profil XMP pour la mémoire ?

Entrez dans le BIOS (F2/Suppr au démarrage). Allez dans l'onglet OC Tweaker ou DRAM Configuration. Activez le profil XMP 2.0 pour appliquer automatiquement les fréquences et timings optimaux. Sauvegardez et redémarrez.

Que faire si la carte mère ne démarre pas ?

Vérifiez d'abord les branchements : alimentation 24 broches et 8 broches, câble du panneau avant. Testez avec une seule barrette de RAM. Essayez de clearer le CMOS en court-circuitant le cavalier CLRMOS1 (voir manuel). Si rien ne fonctionne, vérifiez la compatibilité des composants et consultez le support ASRock.

MODE D'EMPLOI B560M Pro4/ac ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock B560M Pro4/ac, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock B560M Pro4/ac (facteur de forme Micro ATX) • Guide d'installation rapide ASRock B560M Pro4/ac • CD d'assistance ASRock B560M Pro4/ac • 2 x câbles de données Serial ATA (SATA) (Optionnel) • 2 x antenne Wi-Fi 2,4/5 GHz ASRock (Optionnel) • 2 x vis pour sockets M.2 (Optionnel) • 1 x entretoise pour socket M.2 (Optionnel) • 1 x panneau de protection E/S

1.2 Spécifications

Plateforme	Facteur de forme Micro ATXConception à condensateurs solides
Processeur	Prend en charge les processeurs Intel® CoreTM 10ème Gén et lesprocesseurs Intel® CoreTM 11ème Gén (LGA1200)Digi Power designAlimentation à 8 phasesPrend en charge la technologie Intel® Turbo Boost Max 3.0
Chipset	Intel® B560
Mémoire	Technologie mémoire double canal DDR44 x fentes DIMM DDR4Les processeurs Intel® CoreTM 11ème Gén prennent en charge lesmémoires sans tampon non ECC DDR4 jusqu'à 4800+(OC)*Les processeurs Intel® CoreTM 10ème Gén prennent en charge lesmémoires sans tampon non ECC DDR4 jusqu'à 4600+(OC)*11ème Gén Intel® CoreTM (i9/i7/i5) prend en charge DDR4 jusqu'à2933 ; CoreTM (i3), Pentium® et Celeron® prennent en charge DDR4jusqu'à 2666.*10ème Gén Intel® CoreTM (i9/i7) prend en charge DDR4 jusqu'à 2933 ;CoreTM (i5/i3), Pentium® et Celeron® prennent en charge DDR4 jusqu'à2666.*Veuillez consulter la liste de prise en charge des mémoires sur le siteWeb d'ASRock pour de plus amples informations.(http://www.asrock.com/)Prend en charge les modules mémoire UDIMM ECC (fonctionneen mode non-ECC)Capacité max. de la mémoire système : 128GBPrend en charge Intel® Extreme Memory Profile (XMP) 2.0
Fented'expansion	11ème Gén de processeurs Intel® CoreTM2 x fentes PCI Express x 16 (PCIE1/PCIE3 : simple en modeGen4x16 (PCIE1), double à Gen4x16 (PCIE1) / Gen3x4 (PCIE3))10ème Gén de processeurs Intel® CoreTM2 x fentes PCI Express x 16 (PCIE1/PCIE3 : simple en modeGen3x16 (PCIE1), double à Gen3x16 (PCIE1) / Gen3x4 (PCIE3))* Prend en charge les SSD NVMe comme disques de démarrage1 x fente PCI Express 3.0 x 1Prend en charge AMD Quad CrossFireXTM et CrossFireXTM1 x socket M.2 (Touche E), prend en charge les modules WiFi/BTtype 2230 et Intel® CNVi (WiFi/BT intégré)

Graphiques

• La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.
• 11e génération de processeurs Intel Core prennent en charge l'architecture graphique Intel Xe (Gén 12). 10e génération de processeurs Intel Core prennent en charge les graphiques Gén 9.
• Graphismes, multimédia et calcul : Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid Graphics / Basculement des graphismes, OpenCL 2.1
• Affichage et sécurité du contenu : Rec. 2020 (large gamme de couleurs), Microsoft PlayReady 3.0, disque Blu-ray UHD/HDR
• Prend en charge la technologie HDMI 2.0 avec résolution maximale de 4K x 2K (4096x2160) @ 60Hz
• Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI 2.0 (un écran compatible HDMI est requis)
• Prend en charge HDCP 2.3 via ports HDMI 2.0
• Prend en charge la lecture 4K Ultra HD (UHD) avec les ports HDMI 2.0 * 11e génération de processeurs Intel Core prennent en charge HDMI 2.0. 10e génération de processeurs Intel Core prennent en charge HDMI 1.4.

Audio

• Audio 7.1 CH HD (Codec audio Realtek ALC897)

- Prend en charge la protection contre les surtensions

- Audio Nahimic

Réseau

• Gigabit LAN 10/100/1000 Mo/s

• Giga PHY Intel® I219V

- Prend en charge la fonction Wake-On-LAN

- Prend en charge la protection contre la foudre/les décharges électrostatiques

- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az

- Prend en charge PXE

Réseau

- Module Wi-Fi 802.11ac Intel®

• Prend en charge IEEE 802.11a/b/g/n/ac

- Prend en charge le mode Dual-Band (2,4/5 GHz)

- Prend en charge la connexion sans-fil à haute vitesse jusqu'à 433Mbps

- Prend en charge Bluetooth 5.1 + haute vitesse classe II

Connectique du panneau arrière

• 2 x ports antenne • 1 x port souris/clavier PS/2
• 1 x port HDMI
• 4 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)
• 2 x ports USB 2.0 (Protection contre les décharges électrostatiques) • 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
• Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone

Stockage

- 6 x connecteurs SATA3 6,0 Go/s, compatibles technologies Intel Rapid Storage 18, NCQ, AHCI et « Hot Plug »*

* Si M2_2 est occupé par un périphérique M.2 type SATA, SATA3_1 est désactivé.

- 1 x socket Hyper M.2 (M2_1), prend en charge les modules M.2 PCI Express type 2242/2260/2280 touche M jusqu'à Gen4x4 (64 Go/s) (Uniquement pris en charge avec les processeurs Intel® Core™ de 11 ^ème Gén)**

- 1 x socket Ultra M.2 (M2_2), prend en charge les modules M.2 SATA3 6,0 Go/s type 2280 touche M et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s) ^**

** Prend en charge les SSD NVMe comme disques de démarrage

** Prend en charge le kit ASRock U.2

Connecteur

• 1 x embase SPI TPM
• 1 x prise LED d'alimentation et emplacement sur châssis • 2 x embase LED RVB * Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total • 2 x embases LED adressables * Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total
• 1 x connecteur pour ventilateur de CPU (4 broches) * Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).
• 1 x connecteur pour ventilateur de CPU / pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent) * Le ventilateur de CPU / pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2 A (24 W).

	3 x connecteurs pour ventilateur de châssis /pompe à eau(4 broches) (contrôle de vitesse de ventilateur intelligent)* Le ventilateur de châssis /pompe à eau prend en charge unventilateur de refroidisseur d'eau d'une puissance maximale de 2 A(24 W).* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP et CHA_FAN3/WP peuvent détecter automatiquement si un ventilateur 3 broches ou4 broches est utilisé.1 x connecteur d'alimentation ATX 24 broches1 x connecteur d'alimentation 12 V 8 broches (connecteurd'alimentation haute densité)1 x connecteur audio panneau frontal1 x connecteur Thunderbolt AIC (5 broches) (Prise en charge de lacarte ASRock Thunderbolt 4 AIC)2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protectioncontre les décharges électrostatiques)1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge)(Protection contre les décharges électrostatiques)1 x embase USB 3.2 Gen1 Type C sur panneau avant (Protectioncontre les décharges électrostatiques)
Caractéris-tiques du BIOS	BIOS UEFI AMI avec prise en charge d'interface graphiquemultilingueCompatible ACPI 6.0 Wake Up EventsCompatible SMBIOS 2.7Réglage de la tension CPU Core/Cache, GT, DRAM, VPPM,VCCIN AUX, VCCSA, VCCIO
Surveillance du matériel	Tachymètre de ventilateur : Ventilateurs de CPU, CPU /pompe àeau, châssis /pompe à eauVentilateur silencieux (réglage automatique de la vitesse duventilateur du châssis d'après la température du CPU) :Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eauContrôle simultané des vitesses du ventilateur : Ventilateurs deCPU, CPU /pompe à eau, châssis /pompe à eauDétection CHÂSSIS OUVERTSurveillance de la tension d'alimentation : +12 V, +5 V, +3,3 V,CPU Vcore, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO, PLLinterne CPU
Système d'exploitation	Microsoft® Windows® 10 64 bits

Certifications

• FCC, CE • ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overclocking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ».

Court-circuité

Ouvert

Cavalier Clear CMOS

(CLRMOS1)

(voir p.1, No. 25)

Cavalier (jumper) à

2 broches

CLRMOS1 vous permet d'effacer les données de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter les broches sur CLRMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS. N'oubliez pas de retirer le capuchon du cavalier une fois les données CMOS effacées.

Si vous effacez la CMOS, l'alerte de châssis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'historique des intrusions de châssis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 15)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation) :

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitialisation) :

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise LED d'alimentation et emplacement sur châssis (SPK_CI1 à 7 broches) (voir p.1, No. 21)

Veuillez brancher l'emplacement sur le châssis et le haut-parleur du châssis sur ce connecteur.

Connecteurs Serial ATA3

Vertical :

(SATA3_0 :

voir p.1, No. 17)

(SATA3_1 :

voir p.1, No. 16)

Angle droit :

(SATA3_2 :

voir p.1, No. 11) (Supérieur)

(SATA3_3 :

voir p.1, No. 12) (Inférieur)

(SATA3_4 :

voir p.1, No. 14) (Supérieur)

(SATA3_5 :

voir p.1, No. 13) (Inférieur)

SATA3_0 SATA3_1

Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. * Si M2_2 est occupé par un périphérique M.2 type SATA, SATA3_1 est désactivé.

Embases USB 2.0

(USB3_4 à 9 broches)

(voir p.1, No. 20)

(USB5_6 à 9 broches)

(voir p.1, No. 19)

Cette carte mère comprend deux embases USB 2.0. Chaque embase USB 2.0 peut prendre en charge deux ports.

Embase USB 3.2 Gen1

(USB3_5_6 à 19 broches)

(voir p.1, No. 9)

Cette carte mère comprend une embase USB 3.2 Gen1. Chaque embase USB 3.2 Gen1 peut prendre en charge deux ports.

Embase USB 3.2 Gen1

Type C sur panneau avant

(F_USB3_TC_1 à 20 broches)

(voir p.1, No. 10)

Cette carte mère comprend une embase USB 3.2 Gen1 Type C sur le panneau avant. Cette embase sert à connecter un module USB 3.2 Gen1 pour des ports USB 3.2 Gen1 supplémentaires.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 28)

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97. E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN1/WP à 4 broches) (voir p.1, No. 29)

(CHA_FAN2/WP à 4 broches) (voir p.1, No. 22) (CHA_FAN3/WP à 4 broches) (voir p.1, No. 23)

Cette carte mère est dotée de trois connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 5)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur les broches 1-3.

Connecteur pour ventilateur de processeur / pompe à eau (CPU_FAN2/WP à 4 broches) (voir p.1, No. 4)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour processeur à 3 broches, veuillez le brancher sur les broches 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 8)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur les broches 1 et 13.

Connecteur d'alimentation ATX 12 V (ATX12V1 à 8 broches) (voir p.1, No. 1)

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12 V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur les broches 1 et 5.

*Avertissement : Veuillez vérifier que le câble d'alimentation connecté est pour l'unité centrale et non pour la carte graphique. Ne branchez pas le câble d'alimentation PCIe sur ce connecteur.

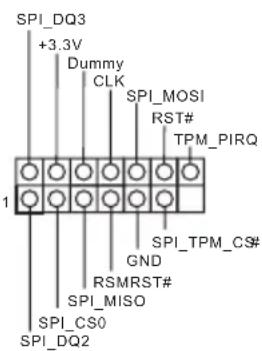

Embase SPI TPM (SPI_TPM_J1 à 13 broches) (voir p.1, No. 18)

Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

Connecteur Thunderbolt AIC (TB1 à 5 broches) (voir p.1, No. 24)

Veuillez connecter une carte d'extension Thunderbolt™ (AIC) à ce connecteur via le câble GPIO. *Veuillez installer la carte Thunderbolt™ AIC sur PCIE3 (emplacement par défaut).

Embase LED RVB (RGB_LED1 à 4 broches) (voir p.1, No. 6)

(RGB_LED2 à 4 broches) (voir p.1, No. 26)

Ces deux embases LED RVB servent à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.

Attention : N'installez jamais le câble LED RVB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.

*Veuillez consulter la page 33 pour des instructions supplémentaires sur cette embase.

Embases LED adressables (ADDR_LED1 à 3 broches) (voir p.1, No. 7)

(ADDR_LED2 à 3 broches) (voir p.1, No. 27)

Ces deux embases servent à connecter un câble de rallonge LED adressable permettant aux utilisateurs de choisir parmi différents effets lumineux LED.

Attention : N'installez jamais le câble LED adressable dans le mauvais sens. Dans le cas contraire, le câble peut être endommagé.

*Veuillez consulter la page 34 pour des instructions supplémentaires sur cette embase.
